活动区域:22.008 x 77.952毫米
接口:MIPI
亮度:500 cd/m²
查看方向:所有方向(宽视角)
高分辨率:显示器的像素密度允许文本和图像鲜明,从而增强了可穿戴应用中的用户体验。
广泛的视角:有能力从任何角度清楚地查看显示器,它可确保在不同条件下的可用性。
紧凑的外形:条形设计特别适合健身追踪器,智能乐队和其他紧凑的可穿戴设备等应用。
亮度:高亮度使显示器即使在明亮的环境中也可以清晰,从而确保了室外设置的可用性。
对于希望创建创新且用户友好的可穿戴设备的开发人员,这种AMOLED显示屏是一个绝佳的选择,将功能与出色的视觉性能相结合。
一般规格:
LCD尺寸(英寸): | 3.189(对角线) |
解决: | 262(h)×928(v) |
像素音高: | 84(h)x84(v) |
活动区域(MM): | 22.008(H)×77.952(V) |

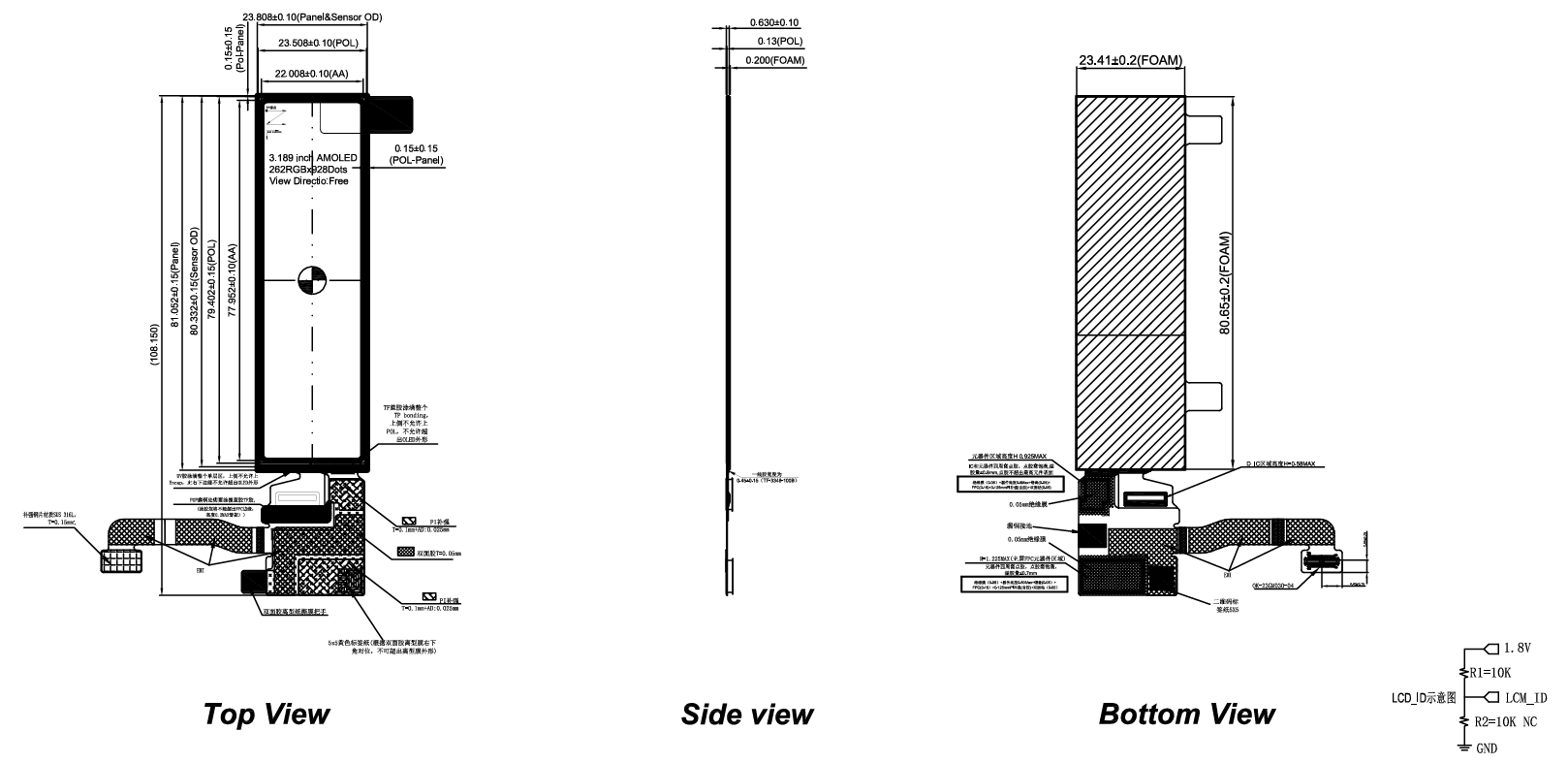

模块大小(mm): | 23.808×81.052×0.83 |
界面: | mipi |
查看方向: | 全部 |
亮度(CD/M2): | 500(典型) |
界面:
销号 | 象征 | I/O。 | 描述 |
1 | GND | P | 地面。 |
2 | GND | P | 地面。 |
3 | lcm_clkn | I/O。 | MIPI DSI时钟信号。 |
4 | VCI_EN | I | 活跃的高启用VCI输入引脚。 |
5 | lcm_clkp | I/O。 | MIPI DSI 正时钟信号。 |
6 | GND | P | 地面。 |
7 | GND | P | 地面。 |
8 | LCD_IO(1.8V) | P | DIC逻辑1.8V。 |
9 | LCM_D1P | I | MIPI DSI负差分数据信号。 |
10 | GND | P | 地面。 |
11 | LCM_D1P | I | MIPI DSI阳性差分数据信号。 |
12 | lcd_reset | I | 重置信号输入。 |
13 | GND | P | 地面。 |
14 | lcm_id | I | ID。 |
15 | LCM_D0N | I | MIPI DSI负差分数据信号。 |
16 | GND | P | 地面。 |
17 | LCM_D0P | I | MIPI DSI阳性差分数据信号。 |
18 | VCC_CTP | P | TP功率2.8V。 |
19 | GND | P | 地面。 |
20 | GND | P | 地面。 |
21 | lcm_te | O | 同步信号从面板输出以避免撕裂效果。 |
22 | ctp_resrt | I | TP重置信号。 |
电特性:
范围 | 象征: | 最小。 | 最大限度。 | 单元 |
El驾驶电压 | Elvdd | -0.3 | 5.5 | V |
模块操作电压 | vddio | -0.3 | 5.5 | V |
应用
AMOLED显示器由于其鲜艳的颜色,出色的对比度和能源效率而在众多应用中找到了广泛的使用。以下是一些值得注意的应用程序:
支付系统 | 运输 | 电子自行车 | |
户外的 | 工业面板 | 医疗设备 | 纹状体设备 |
工程厂 | 摩托车 | 售货机 | 家庭申请 |
