What is a bar type TFT LCD display used for?

Bar type TFT LCD displays are commonly used in industrial equipment, transportation systems, retail displays, and embedded HMI applications requiring narrow or elongated screen layouts.

Is this 6.86 inch TFT display suitable for outdoor use?

The 1000 nits high brightness makes it suitable for bright indoor and semi-outdoor environments. Full outdoor use may require additional optical bonding and UV protection.

Does this display support capacitive touch integration?

Yes. The module can be customized with capacitive touch panels, cover glass, and optical bonding solutions based on project requirements.

What interface does this TFT LCD module use?

This display uses a MIPI interface, which supports high-speed signal transmission and is widely used in embedded display systems.

What are the advantages of Normally Black display mode?

Normally Black displays typically provide higher contrast ratios, deeper blacks, and improved visual performance compared to Normally White panels.

Can the display dimensions and brightness be customized?

Yes. Brightness, touch structure, cover lens, interface, and mechanical dimensions can be customized for OEM and industrial projects.

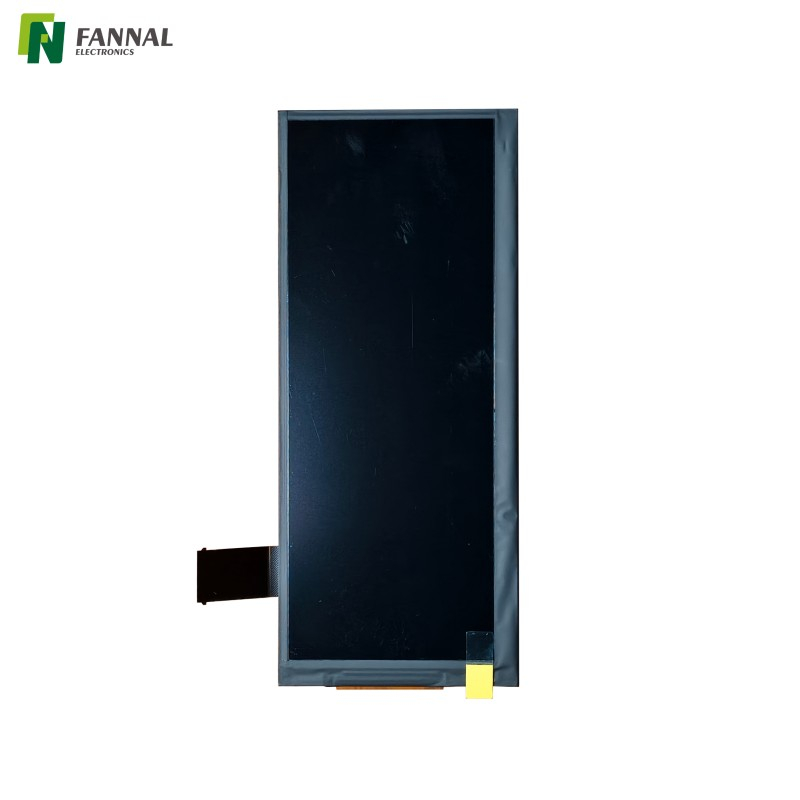

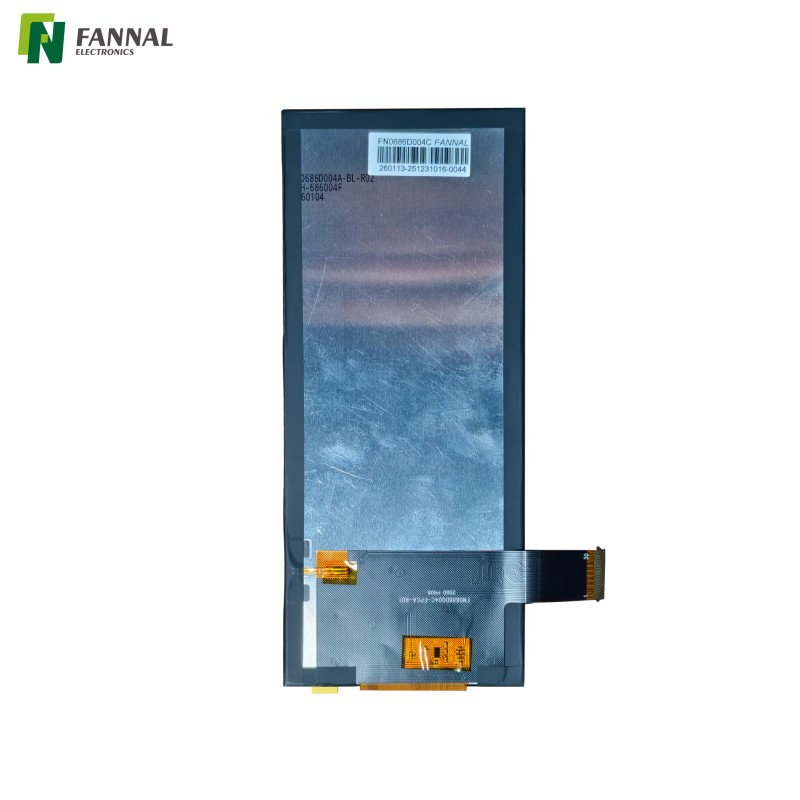

6.86英寸MIPI条形TFT液晶显示模块1000尼特

6.86英寸条形TFT液晶显示屏| 1000 尼特 MIPI IPS 显示模块

型号：
FN0686D004C
产品品牌：
FANNAL
尺寸（英寸）：
6.86
显示AA(mm)：
60.192(水平)×160.512(垂直)
操作温度（℃）：
-20~65
存储温度（℃）：
-30〜80
显示屏接口：
mipi
对比度：
1500:1
分辨率：
480×1280
可视角度：
自由的
亮度（CD/m²）：
1000

数量：
状态：





询问添加到篮子里

Bar Type TFT LCD

产品描述

图纸和规格

申请

定制

常问问题

6.86英寸条形TFT LCD显示模块专为需要高亮度和宽视角性能的长格式显示的嵌入式系统而设计。该显示器具有 480×1280 分辨率和 MIPI 接口，可为工业和商业应用提供清晰的垂直内容呈现。

该模块具有 1000 cd/m² 亮度和常黑显示模式，可在强烈的环境照明条件下保持出色的可视性。 IPS全视角设计可确保不同方向的色彩和图像质量一致，使其适用于交互式HMI系统和面向公众的设备。

该 TFT 显示屏采用 ST7703I 驱动器 IC，支持稳定的图像传输并有效集成到定制设备中。其细长的条形结构非常适合需要现代 UI 布局的空间受限设计。

特征

高亮度显示

1000 cd/m² 亮度提高了明亮室内环境和半室外安装的可读性。

吧台式显示屏设计

6.86 英寸拉伸格式支持垂直 UI 布局、状态面板和狭窄空间安装。

IPS全视角

全视角技术可从多个角度提供一致的颜色和可视性。

MIPI接口

MIPI接口可实现高速数据传输并与嵌入式平台高效集成。

常黑显示

常黑模式可增强对比度性能并提供更深的视觉外观。

工业整合就绪

兼容定制触摸屏、盖板玻璃、光学粘合和机械修改。

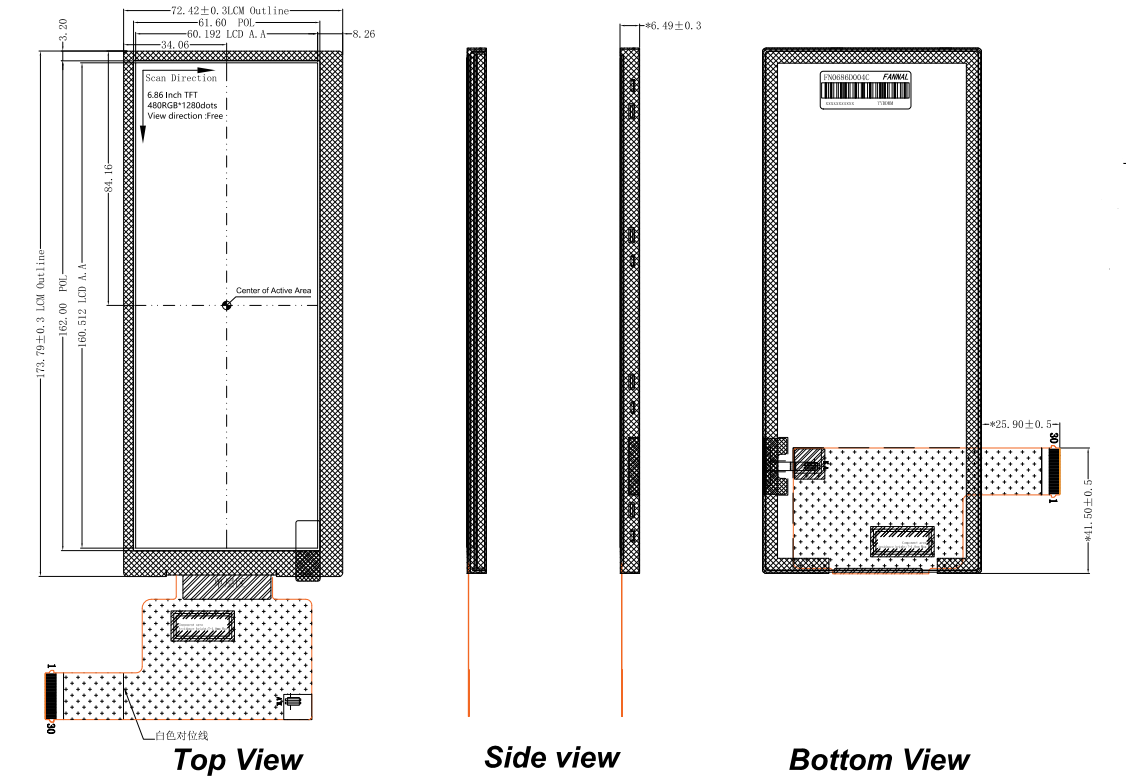

绘画

规格

显示屏规格表 (6.86")

范围	规格	单元
液晶屏尺寸	6.86(对角线)	英寸
分辨率	480(水平)×1280(垂直)	像素
像素间距	0.1254（水平）×0.1254（垂直）	毫米
活动区域	60.192(水平)×160.512(垂直)	毫米
模块尺寸	72.42(宽)×173.79(高)×6.5(深)	毫米
显示模式	通常是黑色的
界面	mipi
像素排列	RGB 竖条纹
查看方向	全部	点钟
电源	3.3	V
功耗	0.166（典型值）	W
重量	96型	g
亮度	1000（典型）	cd/平方米
驱动IC	ST7703I

引脚说明表

销号	象征	I/O。	描述
1	GND	P	地面。
2	VCI	P	电源。
3	VCI	P	电源。
4	VCI	P	电源。
5	GND	P	地面。
6	重置	I	重置别针。
7	TE	I	撕裂效果输出信号。
8	GND	P	地面。
9	GND	P	地面。
10	MIPI_DATA3_N	I	MIPI 数据输入。
11	MIPI_DATA3_P	I	MIPI 数据输入。
12	GND	P	地面。
13	MIPI_DATA2_N	I	MIPI 数据输入。
14	MIPI_DATA2_P	I	MIPI 数据输入。
15	GND	P	地面。
16	MIPI_CLK_N	I	MIPI 时钟输入。
17	MIPI_CLK_P	I	MIPI 时钟输入。
18	GND	P	地面。
19	MIPI_DATA1_N	I	MIPI 数据输入。
20	MIPI_DATA1_P	I	MIPI 数据输入。
21	GND	P	地面。
22	MIPI_DATA0_N	I	MIPI 数据输入。
23	MIPI_DATA0_P	I	MIPI 数据输入。
24	GND	P	地面。
25	NC	-	没有连接。
26	NC	-	没有连接。
27	LEDK	P	LED电源阴极。
28	LEDK	P	LED电源阴极。
29	莱达	P	LED电源阳极。
30	莱达	P	LED电源阳极。

背光特性

范围	象征	最小。	typ。	最大限度。	单元	笔记
向前电流电压	VF	5.6	6.2	6.8	V	注意1
向前电流	如果		480		马
背光功耗	WBL	-	3.0	-	W
LED寿命	-	30000	-	-	HRS	注2

注 1： LCM 工作时，应输入稳定的正向电流。正向电压仅供参考。

注2： 光学性能应在Ta=25℃下评价。如果LED是在大电流、高环境温度和湿度条件下驱动的。 LED的寿命将会缩短。使用寿命是指亮度下降到初始亮度的 50%。典型的使用寿命是估计数据。

典型应用

工业控制面板
智能零售货架显示屏
电动汽车充电站接口
交通信息系统
智能家居控制面板
医疗监护设备
电梯控制接口
嵌入式HMI终端
数字标牌子显示屏
队列管理系统

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

条形TFT液晶显示屏有什么用途？

条形 TFT LCD 显示器通常用于需要狭窄或拉长屏幕布局的工业设备、运输系统、零售显示器和嵌入式 HMI 应用。

这款6.86英寸TFT显示屏适合户外使用吗？

1000尼特的高亮度使其适合明亮的室内和半室外环境。完全户外使用可能需要额外的光学粘合和紫外线防护。

此显示器支持电容式触摸集成吗？

是的。该模块可根据项目需求定制电容式触摸屏、盖板玻璃和光学粘合解决方案。

这个TFT液晶模组采用什么接口？

该显示器采用MIPI接口，支持高速信号传输，广泛应用于嵌入式显示系统。

常黑显示模式有哪些优点？

与常白面板相比，常黑显示器通常提供更高的对比度、更深的黑色和改进的视觉性能。

显示屏尺寸和亮度可以定制吗？

是的。亮度、触摸结构、盖板、接口和机械尺寸均可针对 OEM 和工业项目进行定制。
