Why do engineers choose bar type touch panels instead of standard square ones?

Because the product enclosure forces it, not because it looks nice. In real equipment, UI space is often long and constrained rather than rectangular, so bar type layouts fit system architecture better.

What actually breaks first in narrow touch panels?

Most issues come from integration rather than the controller itself, including grounding instability, uneven mechanical pressure, or edge stress caused by enclosure design.

Is touch performance consistent across the whole area?

Touch consistency depends heavily on mechanical integration. Narrow panels are sensitive to mounting stress and enclosure design, which can affect edge and center behavior differently.

Why do industrial customers care about transparency so much?

Because bar type panels are often viewed at angles in real installations. Any optical loss or reflection becomes immediately noticeable and affects usability in field conditions.

Can this type of panel be treated as a standard module?

Technically it can be integrated as a standard module, but most projects still require adjustments such as cover glass, FPC routing, or bonding structure due to mechanical constraints.

What is the main design challenge of bar type touch panels?

The main challenge is system-level stability after integration into real equipment, including vibration, heat, and enclosure imperfections rather than display specifications alone.

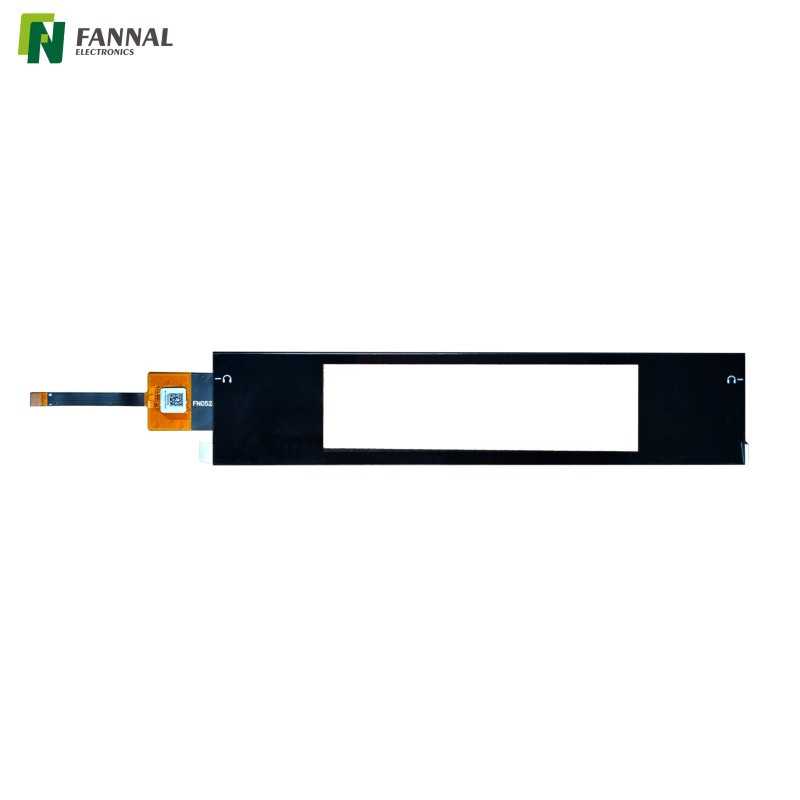

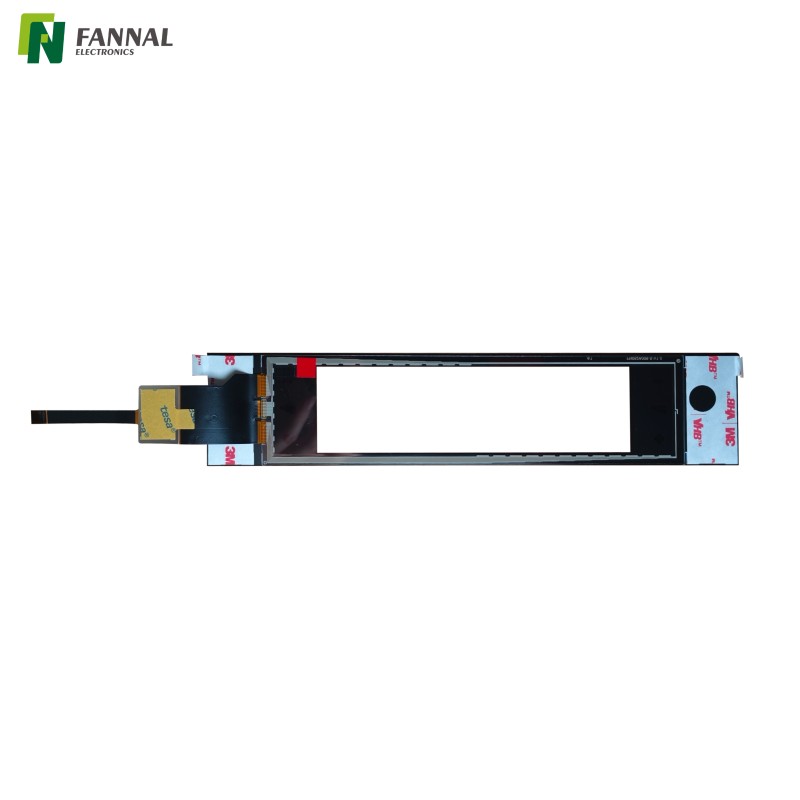

5.2英寸条形电容触摸屏| I2C 多点触控面板

5.2英寸电容式触摸屏，带I2C接口和GT928控制器

型号：
FN0520P003A
产品品牌：
FANNAL
尺寸（英寸）：
5.2
TP VA (毫米)：
129.16(水平) x 35.91(垂直)
操作温度（℃）：
-20〜70
存储温度（℃）：
-30〜80
触摸接口：
IIC
盖板 OD（mm）：
218.6(高) x 46.00(深) x 1.85(深)

数量：
状态：





询问添加到篮子里

电容触摸屏

产品功能

图纸和规格

申请

定制

常问问题

特征

为狭窄的用户界面而构建，而不是适应它

这不是其他东西的“小屏幕版本”。几何形状是故意的。长 UI 条、状态栏、侧面控件——当空间紧张且交互很少但频繁时，工业机器实际上最终会使用这种布局。

触摸调整比原始规格更重要

GT928 很稳定，但真正的性能来自传感器网格在长宽比下的表现。边缘响应、接地、外壳耦合——这些都是窄面板感觉坚固或感觉“不正常”的地方。

机械一体化第一设计

218.6 毫米的长度改变了一切：安装压力分布、弯曲行为、FPC 布线。这不是一个嵌入式组件。这是一个机械+电气协同设计的表面。

在条形布局中光学清晰度不是可选的

窄面板通常安装在环境反射不均匀的地方（垂直信息亭、侧面安装的 HMI）。这就是为什么 ≥85% 的透明度不是一个“功能”，而是保持 UI 在倾斜角度可读的基本要求。

工业温度范围，而非消费者舒适区

-20 至 +70°C 并不是纸面上的极端情况，而是在热漂移、外壳加热和长工作周期后触摸是否仍然表现相同。

专为系统级定制而设计

盖玻璃、粘合堆栈、界面映射——大多数项目不会“按原样”使用它们。这是预期的。该产品作为 OEM 适配的基础层而存在。

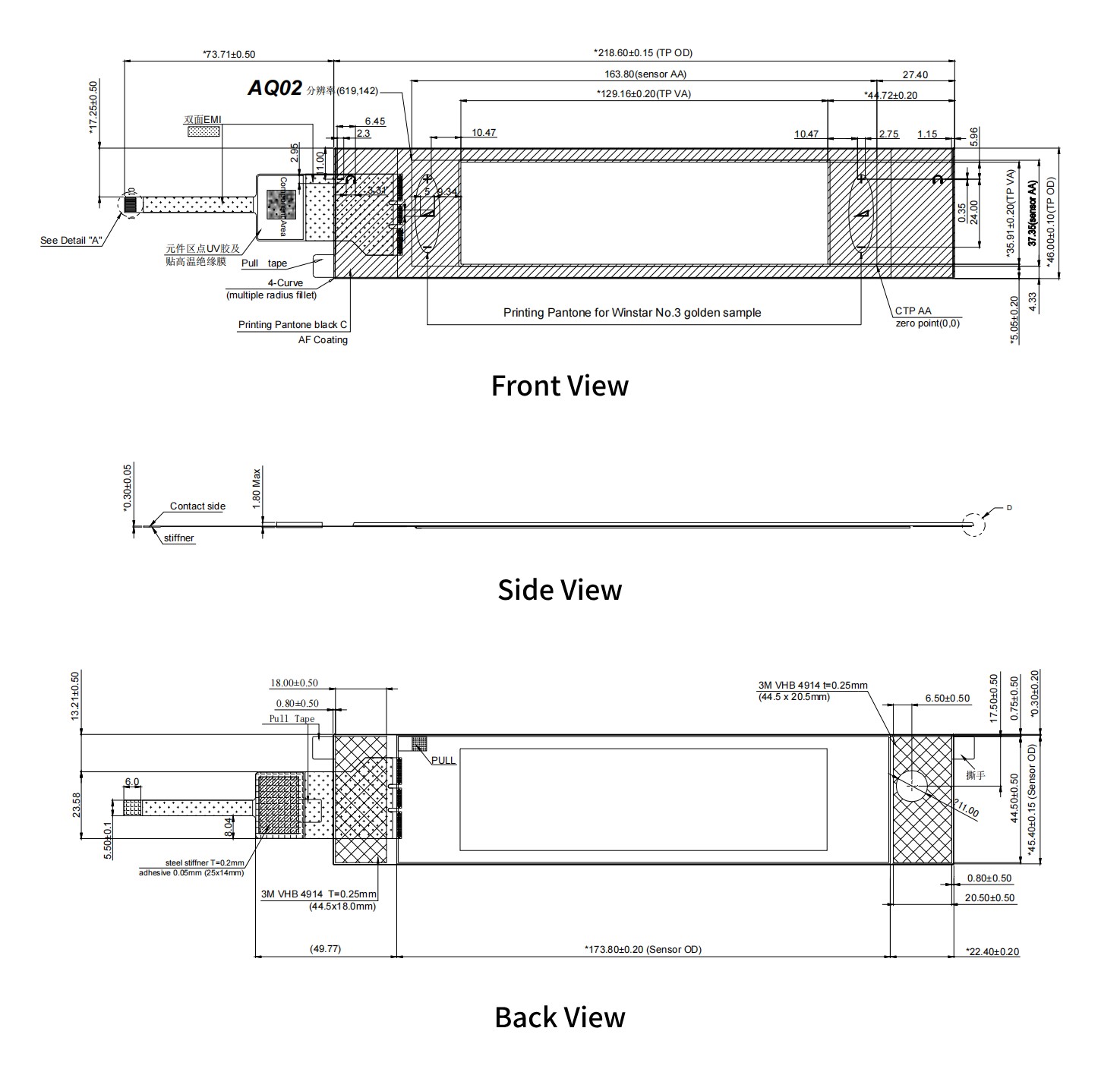

绘画

规格

不。	物品	规格	单元
1	触控面板尺寸	5.2（对角线）	英寸
2	结构	CTP
3	查看区域	129.16(水平) x 35.91(垂直)	毫米
4	外形尺寸	218.6(高) x 46.00(深) x 1.85(深)	毫米
5	渠道	24×8
6	解决	619*142
7	工作温度	-20～70℃
8	储存温度	-30～80℃
9	透明度	（最低）85%
10	驱动IC	GT928
11	检测点	10
12	界面	I2C
13	电源	3.3V

申请

EV充电器UI侧面板（状态+支付流程拆分UI）
电梯COP/LOP窄接口
工业机器辅助控制条
音频/广播控制界面
轨道交通门/状态指示板
智能楼宇门禁+控制终端
医疗设备二次控制UI
空间有限的外壳中的紧凑型 HMI 模块
零售货架边缘交互控制
定制嵌入式仪表板

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

背光

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

为什么工程师选择条形触摸屏而不是标准的方形触摸屏？

因为产品外壳迫使它这么做，而不是因为它看起来好看。一旦开始设计真实设备，用户界面空间很少是一个干净的矩形。它是长条、侧边距、死区。这种格式更符合现实。

窄触摸屏中到底什么最先出现故障？

不是IC。不是决议。通常是集成问题——接地、压力不均匀或边缘处的机械应力。长的几何形状会放大小的结构错误。

整个区域的触摸性能是否一致？

它较少取决于控制器，而更多取决于面板的安装方式。杆型设计对机械张力分布敏感。如果外壳设计不当，边缘的行为会感觉与中心不同。

为什么工业客户如此关心透明度？

因为窄面板通常是从角度而不是直视观看的。任何光学损失都会立即显示为“用户界面被洗掉”。在真实的机器中，操作员不会仅仅为了阅读屏幕而调整自己的位置。

这种类型的面板可以被视为标准模块吗？

从技术上来说是的。实际上没有。每个项目最终都会调整 FPC 位置、覆盖结构或粘合堆栈。即使接口是标准化的，它的行为也像半自定义组件。

这里真正的设计挑战是什么？

不是显示质量。不是触摸分辨率。
它是：“用螺栓固定在振动、发热、不完美的外壳中后，它是否仍然感觉稳定？”
