What makes a 12.6-inch AMOLED display different from a regular LCD?

AMOLED panels use self-emitting pixels, enabling deeper blacks and higher contrast compared to LCDs that rely on backlights. This results in improved visual depth and potentially lower power consumption when displaying darker user interfaces.

What resolution does the 12.6-inch AMOLED display support?

The display supports a resolution of 1600 × 2560, providing detailed text rendering, sharp graphics, and clear user interface elements suitable for embedded and professional applications.

What interface does this display use?

This module uses a MIPI interface, commonly supported by modern embedded processors and system-on-chip platforms for high-speed signal transmission.

Is the brightness level suitable for industrial environments?

With approximately 400 cd/m² brightness, the display performs well in indoor and controlled lighting environments. For direct sunlight readability, higher brightness solutions or optical enhancements may be required.

Can this 12.6-inch AMOLED display be used with touch?

Yes. Capacitive touch integration can be implemented according to project requirements and mechanically integrated with cover glass if needed.

What type of applications is this display ideal for?

This display is suitable for embedded visualization systems, medical interfaces, professional tablets, POS and kiosk terminals, and indoor digital signage applications where high contrast and visual quality are important.

Can you customize this AMOLED module?

Yes. Customization options may include interface configuration, cover glass design, optical bonding, and mechanical structure adjustments to fit specific embedded system requirements.

What is the typical operating temperature for this display?

The module is designed for an extended operating temperature range, typically around –20 °C to +70 °C, making it suitable for embedded and commercial-grade applications.

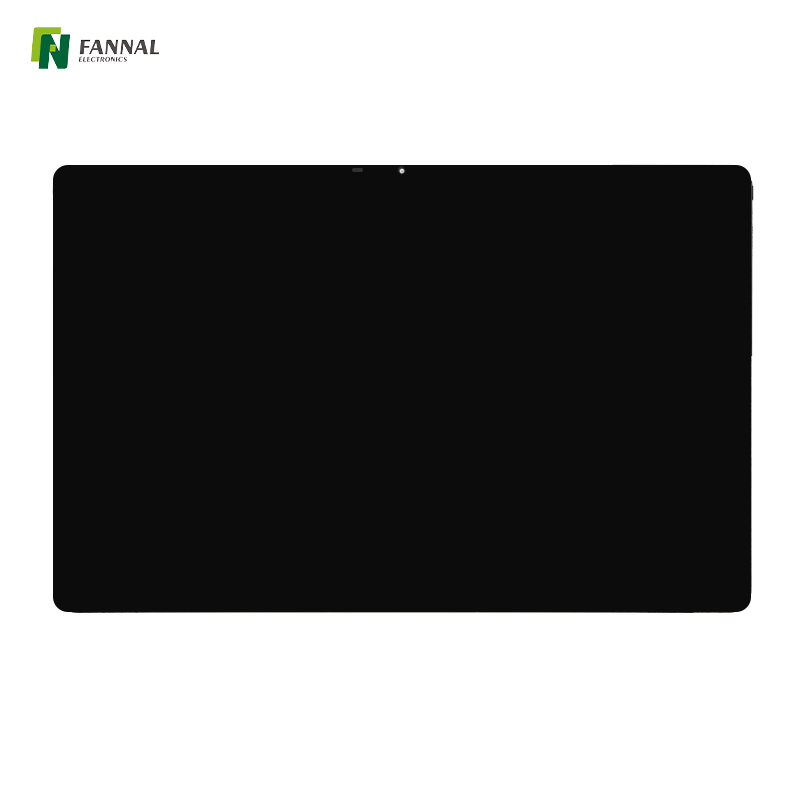

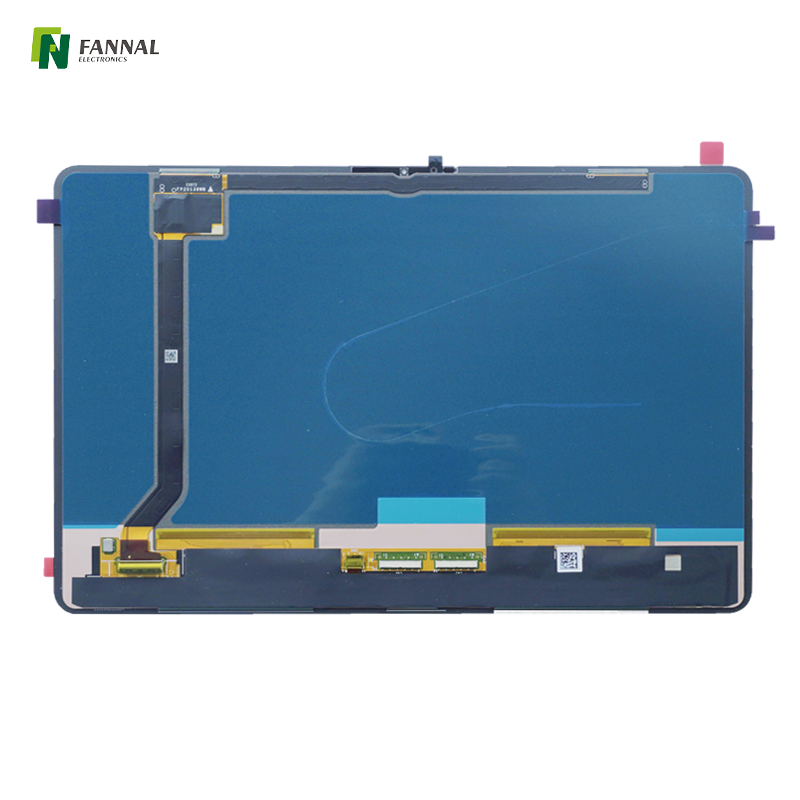

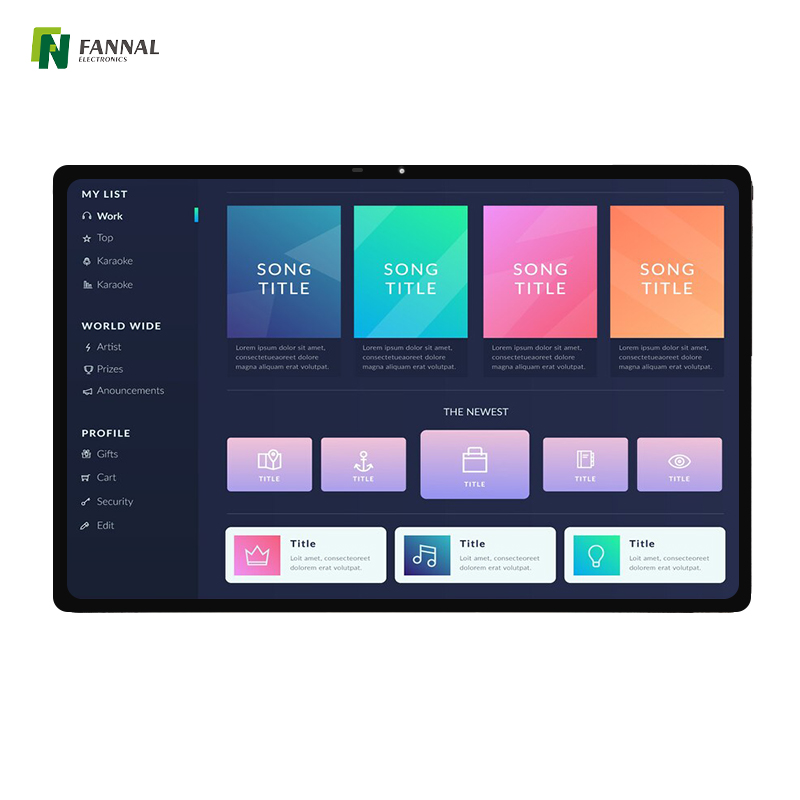

12.6英寸工业级AMOLED显示屏

12.6英寸AMOLED显示屏

型号：
FN1260T001A
产品品牌：
FANNAL
尺寸（英寸）：
12.6
操作温度（℃）：
-20〜70
存储温度（℃）：
-40~80
显示屏接口：
mipi
分辨率：
1600×2560
可视角度：
全部
亮度（CD/m²）：
400
触摸屏：
可以选择

数量：
状态：





询问添加到篮子里

12.6-inch Industrial AMOLED Display amoled display amoled lcd display

关键功能

绘画

规格

应用

常问问题

12.6英寸AMOLED显示屏，1600×2560，MIPI，400cd/m²

这款12.6英寸AMOLED显示屏分辨率为1600×2560，亮度为400cd/m²，利用MIPI接口提供高品质的视觉效果。更大的显示屏尺寸与其先进的 AMOLED 技术相结合，使其成为需要详细、生动图像输出的应用的理想选择，例如平板电脑、显示器和工业设备。

关键功能

✔ 超高分辨率1600×2560 AMOLED面板

这款12.6英寸显示屏采用 高分辨率AMOLED面板，提供 丰富的色彩、深邃的黑色和高对比度，在图像保真度和视觉冲击力方面明显优于传统LCD显示屏。

✔独立像素照明（AMOLED技术）

每个像素都会发出自己的光，从而能够：

真正的深黑色
生动的色彩再现
高对比度
这些功能使显示屏在专业屏幕上的 UI 清晰度和视觉内容方面表现出色。

✔ 用于无缝集成的 MIPI 接口

MIPI 接口提供快速、可靠的数据传输，适用于嵌入式系统、平板电脑、医疗设备和高性能可视化产品。

✔ 宽视角（全部）

AMOLED 面板通常提供 宽视角 ，即使从侧面观看也能确保一致的颜色和亮度。这对于从多个位置或在协作环境中查看的显示至关重要。

✔ 中等亮度 (400 cd/m²)

该显示器的典型额定值约为 400 cd/m² ，非常适合 室内和光线充足的环境 - 企业、工业、商业和专业仪表板。

✔ 工业级温度范围

该模块专为专业用途而设计，支持通常适用于工业和嵌入式系统的广泛工作温度范围（可选范围为 根据产品规格，–20 °C 至 +70 °C ）。

✔ 可根据项目需求进行定制

AMOLED 模块可定制：

触摸集成（电容选项）
盖玻片/保护层
定制接口板/安装解决方案
布线和引脚配置调整

FANNAL提供根据您的产品要求量身定制的全面定制服务。

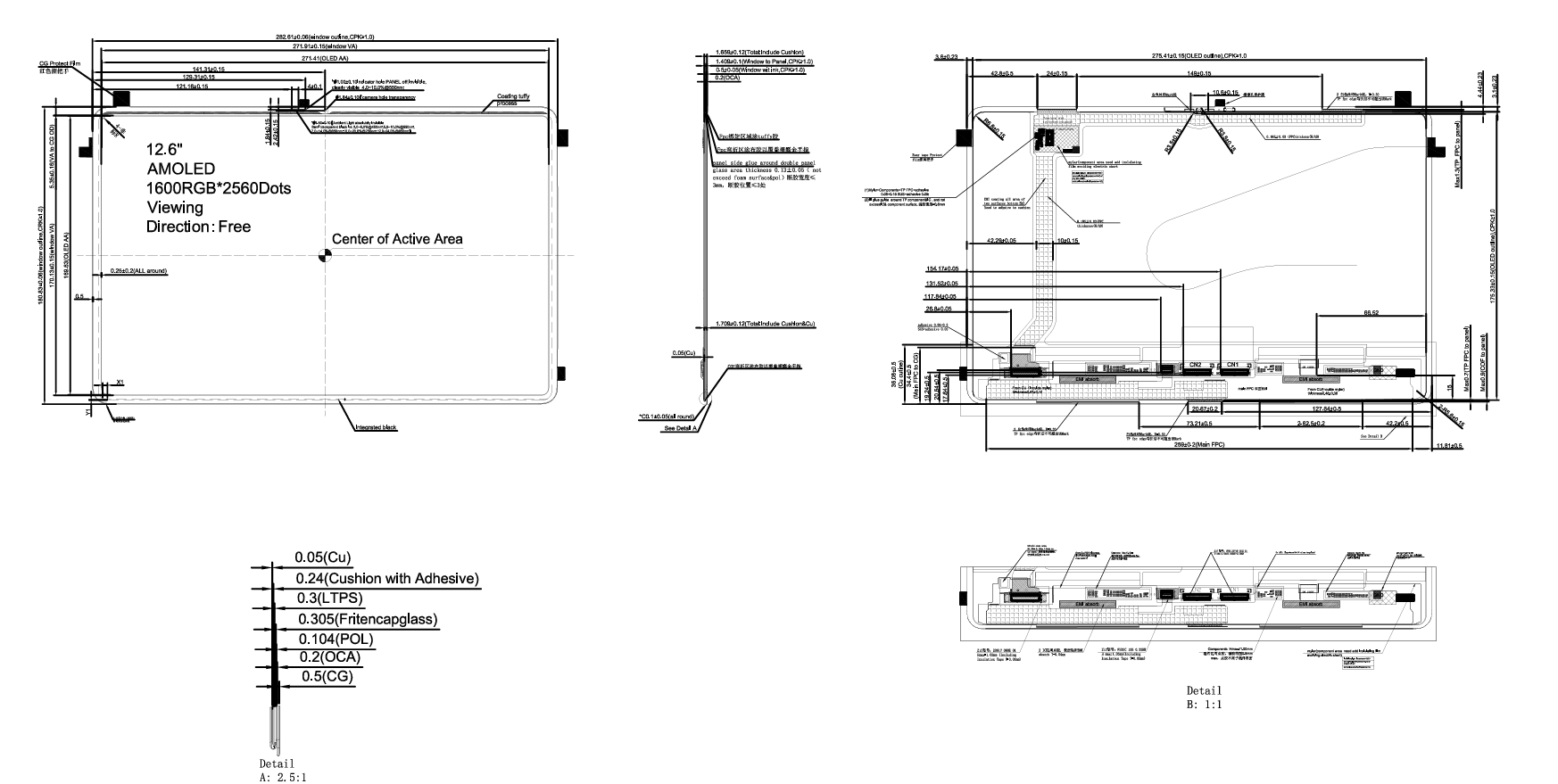

绘画

屏幕截图 2024-10-24 134555

规格

一般规格：

LCD尺寸（英寸）：	12.6（对角线）
解决：	1600(水平)×2560(垂直)
像素音高：	106.02(水平)x106.02(垂直)
活动区域（MM）：	271.4112(水平)×169.632(垂直)
模块大小（mm）：	275.411×175.232×1.659
显示类型：	Amoled
界面：	mipi
查看方向：	全部
电源供应：	3.3
亮度（CD/M2）：	400（典型）

界面：

销号	象征	I/O。	描述
1	NC	-	没有连接。
2	NC	-	没有连接。
3	GND	P	地面。
4	TP_报告_EN	I	预留pin，如果不用，请打开此pin。
5	TP_RST	I	触摸复位引脚，低电平有效。
6	TP_INT_Sensorhub	I	预留引脚，如果不使用，请打开此引脚。
7	AP 的 TP_INT	I	触摸中断引脚。
8	TP_SPI_CS0	I	SPl TP 的片选引脚。
9	TP_SPI_SCK	I	SPl TP 时钟引脚。
10	TP_SPI_MOSI	I	TP spi 的 SPI MOSl 引脚。
11	TP_SPI_MISO	I	TP spi 的 SPI MOSl 引脚。
12	GND	P	地面。
13	TSP_SDA	I	预留pin，请打开此pin。
14	TSP_SCL	I	预留pin，请打开此pin。
15	TP IC 时钟	I	预留pin，请打开此pin。
16	TSP_1.8V	P	TP lOVCC 电源。
17	TSP_3.3V	P	TP AVDD 电源。
18	GND	P	地面。
19	MIPI_D3N_L	I	Master IC MIPl 的 DSI-D3-。
20	MIPI_D3P_L	I	Master IC MIPl 的 DSI-D3+。
21	GND	P	地面。
22	MIPI_D2N_L	I	Master IC MIPl 的 DSI-D2-
23	MIPI_D2P_L	I	Master IC MIPl 的 DSI-D2+
24	GND	P	地面。
25	MIPI_CLKN_L	I	MasterIC MIPI 的 DSI-CLK-。
26	MIPI_CLKP_L	I	主控 IC MIPI 的 DSI-CLK+。
27	GND	P	地面。
28	MIPI_D1N_L	I	主IC MIPl 的DSI-D1-。
29	MIPI_D1P_L	I	主控 IC MIPl 的 DSI-D1+。
30	GND	P	地面。
31	MIPI_D0N_L	I	主IC MIP的DSI-D0-。
32	MIPI_D0P_L	I	主IC MIP的DSI-D0+。
33	GND	P	地面。
34	err_fg	O	输出引脚用于监视显示驱动器状态和 MIP 的 HSDT 错误状态。
35	EL_12C_SCL	I/O。	(12C) PMIC 的 SCL 时钟 I/O 引脚。
36	EL_I2C_SDA	I/O。	(12C) PMIC 的 SCL 数据 I/O 引脚。
37-39	1.8V	P	DDIC 的 VDDI。
40	编号0	O	ID Pin，输出引脚，内部接1.8V，如果不使用，请将此引脚打开。
41	识别号1	O	ID Pin，输出引脚，内部连接GND，如果不使用，
42	NC	-	没有连接。
43	E_AVDD	P	DDlC 模拟系统的电源。
44	NC	-	没有连接。
45	GND	P	地面。
46	AVDD EN	I	电源 IC 使能控制引脚。
47	太古	I	电源IC太古协议设定引脚。
48	NC	-	没有连接。
49	NC	-	没有连接。
50	猫	P	用于 OLED 的 ELVSS。
