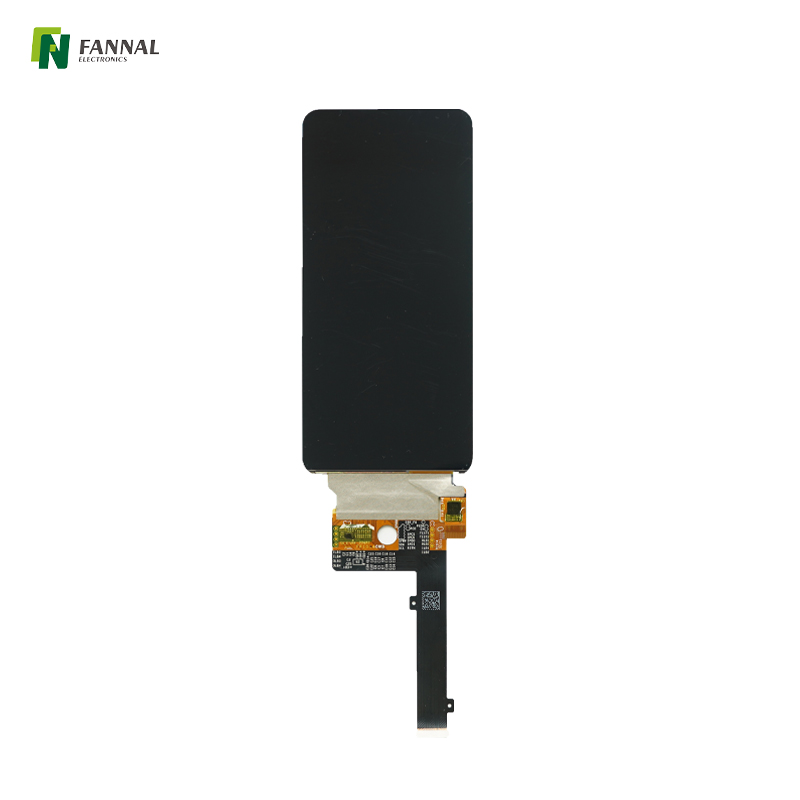

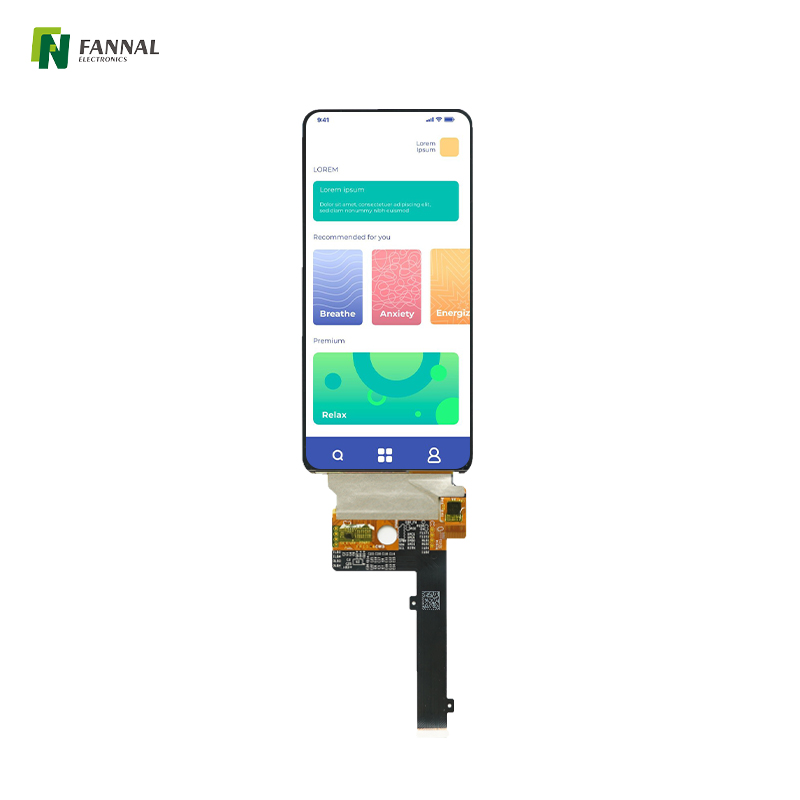

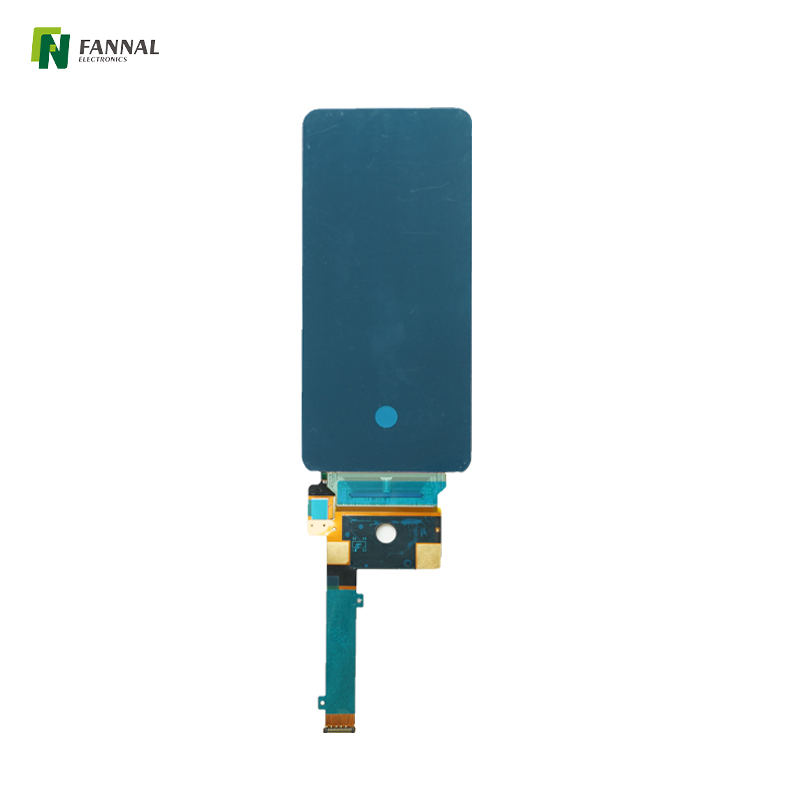

6.39英寸AMOLED显示屏,1080×2340,MIPI,430cd/m²
此AMOLED显示屏,分辨率为1080×2340,尺寸为6.39英寸,可提供430cd/m²的亮度,并使用MIPI接口。它的扩展,苗条的设计和高级展示技术使其在包括智能手机,汽车系统和便携式电子产品在内的各种设备方面具有高度的用途。
核心功能:
全高清分辨率: 1080×2340分辨率提供了具有鲜艳颜色的惊人尖锐图像,非常适合显示详细内容。高像素密度可确保出色的图像清晰度和精度,无论是文本,图像还是视频。
AMOLED Technology: 由Amoled Technology构建,该显示提供的自我缩放像素可产生具有深黑和鲜艳色彩的高对比度图像。该显示器具有节能,并通过光滑的颜色过渡和快速响应时间提高了视觉质量。
MIPI接口支持: 显示屏的MIPI接口(移动行业处理器接口)确保快速数据通信,使其非常适合移动和嵌入式应用程序。它支持无缝集成,提供稳定和高速数据传输。
适度的亮度: 亮度水平为430cd/m²,该显示器针对室内和中等明亮的环境进行了优化,在保持功率效率的同时,可提供良好的可见度。
一般规格:
LCD尺寸(英寸): | 6.39(对角线) |
解决: | 1080(h)×2340(v) |
像素音高: | 31.5(h)x63.0(v) |
活动区域(MM): | 68.04(H)×147.42(V) |

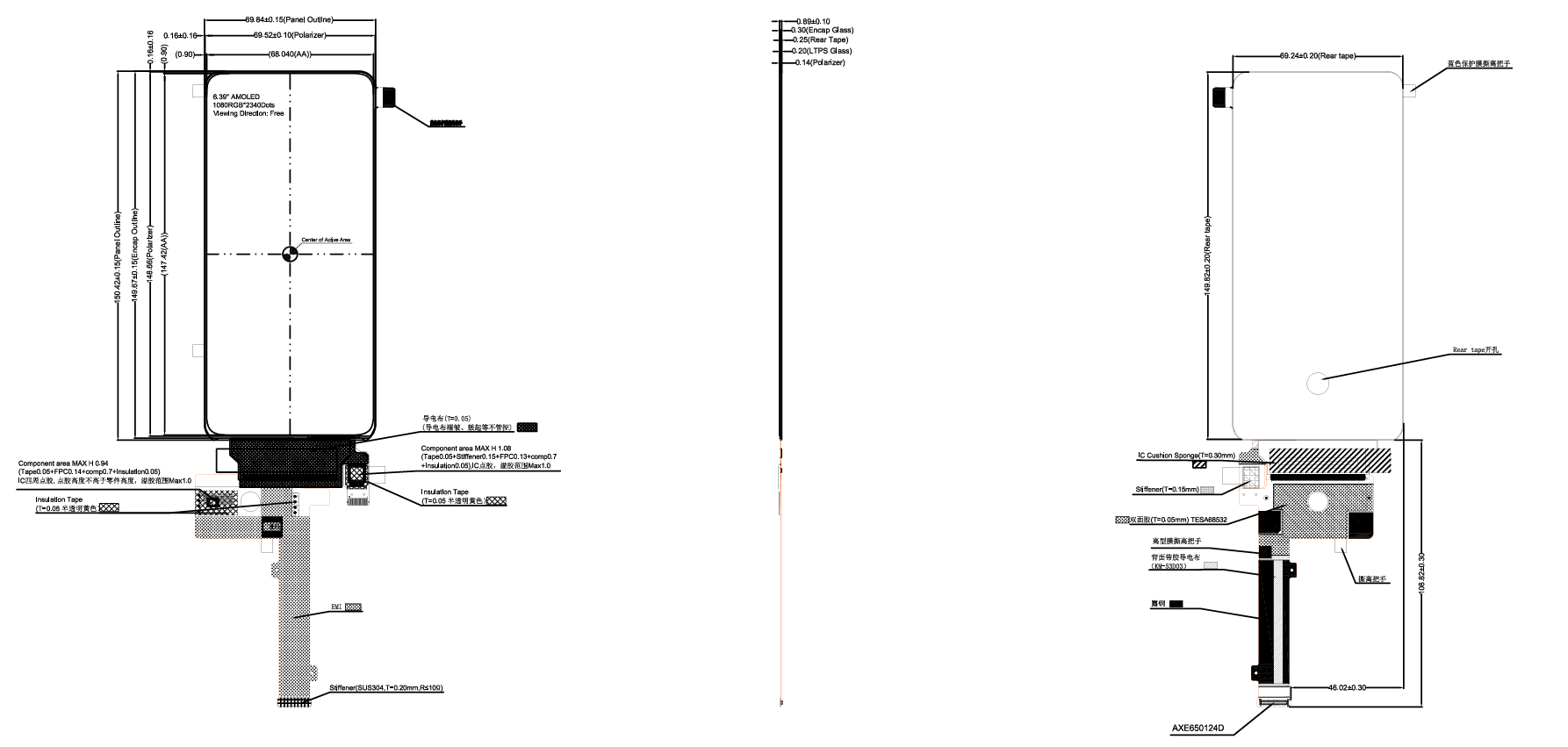

模块大小(mm): | 69.84×150.42×0.643 |
显示类型: | Amoled |
界面: | mipi |
查看方向: | 全部 |
电源供应: | 3.3 |
亮度(CD/M2): | 430(典型) |
界面:
销号 | 象征 | I/O。 | 描述 |
1 | avdd | P | 驱动器IC电荷泵的电源。 |
2 | VCI(2.8V) | P | 驱动器IC模拟电源。 |
3 | vddio | P | 驱动器IC调节器电源。 |
4 | i_spdi | - | 没有连接。 |
5 | I_SPDO | - | 没有连接。 |
6 | I-SPCS | - | 没有连接。 |
7 | I_SPCK | - | 没有连接。 |
8 | GND | P | 动力基地。 |
9 | D2P | I | MIPI DSI阳性差分数据信号。 |
10 | D2N | I | MIPI DSI负差分数据信号。 |
11 | GND | P | 动力基地。 |
12 | D1P | I | MIPI DSI阳性差分数据信号。 |
13 | D1N | I | MIPI DSI负差数据信号。 |
14 | GND | P | 动力基地。 |
15 | CLKP | - | MIPI DSI正时钟信号。 |
16 | Clkn | I | MIPI DSI负时钟信号。 |
17 | GND | P | 动力基地。 |
18 | D0P | I | MIPI DSI阳性差分数据信号。 |
19 | D0N | I | MIPI DSI负差分数据信号。 |
20 | GND | P | 地面。 |
21 | D3P | I | MIPI DSI阳性差分数据信号。 |
22 | D3n | I | MIPI DSI负差分数据信号。 |
23 | GND | P | 动力基地。 |
24 | VPP/OTP9(NC) | - | 没有连接。 |
25 | GND | P | 动力基地。 |
26-28 | 猫 | I | AMOLED负功率。 |
29 | GND | P | 动力基地。 |
30-32 | Elvdd | P | AMOLED积极力量。 |
33 | GND | P | 动力基地。 |
34 | 重置 | I | 重置信号输入。 |
35 | avdd_en | O | 电源启用。 |
36 | Swire | O | 电源IC控制引脚。 |
37 | err_pg(NC) | - | 没有连接。 |
38 | PCD(NC) | - | 没有连接。 |
39 | TE | O | 泪液效应输出。 |
40 | ID0 | - | 没有连接。 |
41 | ID1 | - | 没有连接。 |
42 | GND | P | 动力基地。 |
电特性:
范围 | 象征: | 最小。 | typ。 | 最大限度。 | 单元 |
AMOLED POWER积极 | Elvdd | --- | 4.6 | --- | V |
AMOLED POWER负面 | 猫 | --- | -2.5 | --- | V |
应用
AMOLED显示器由于其鲜艳的颜色,出色的对比度和能源效率而在众多应用中找到了广泛的使用。以下是一些值得注意的应用
支付系统 | 运输 | 电子自行车 | |
户外的 | 工业面板 | 医疗设备 | 纹状体设备 |
工程厂 | 摩托车 | 售货机 | 家庭申请 |
