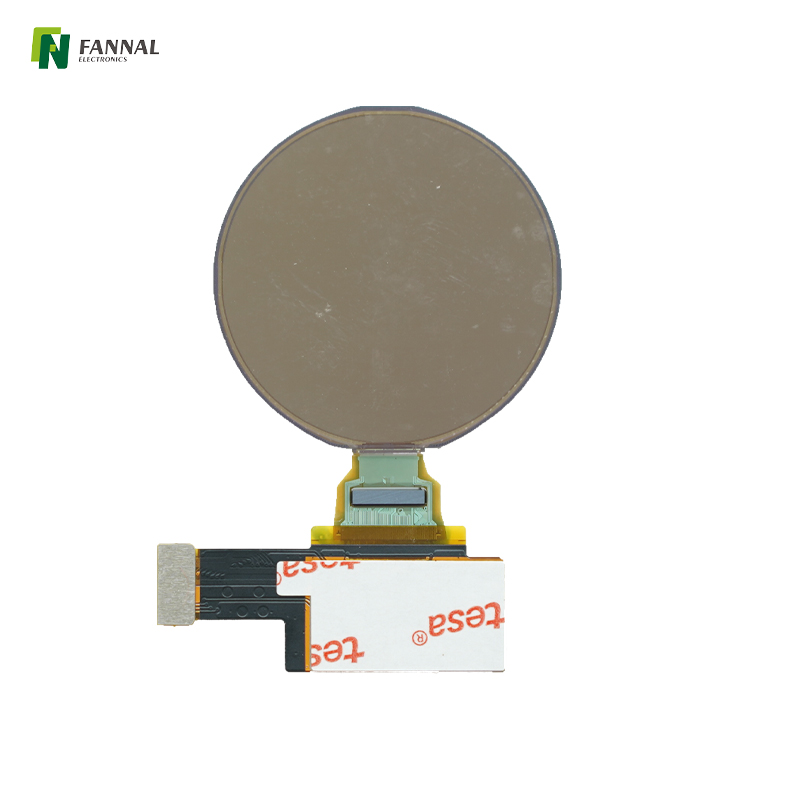

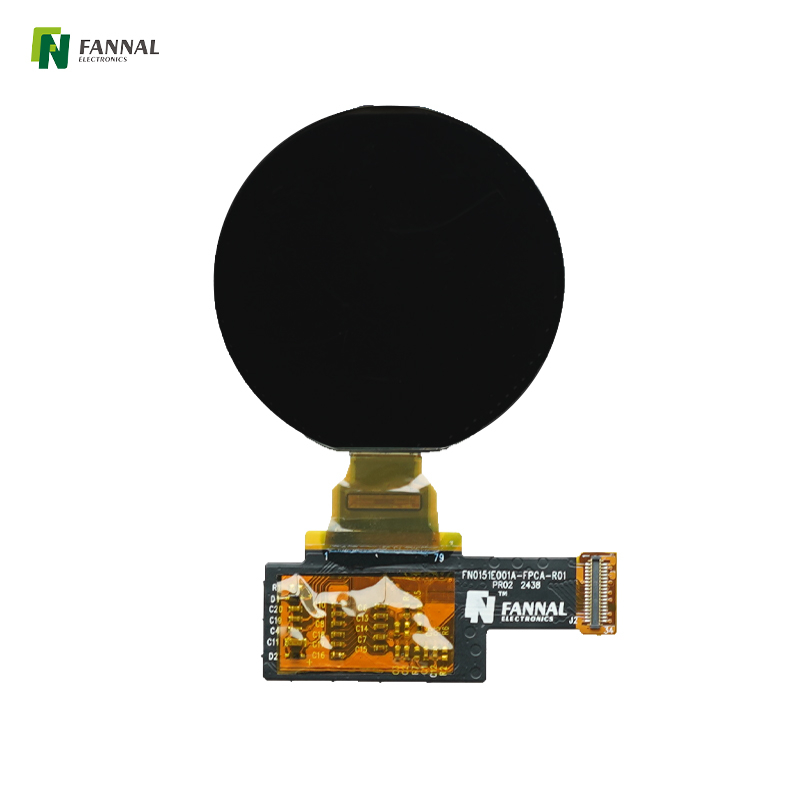

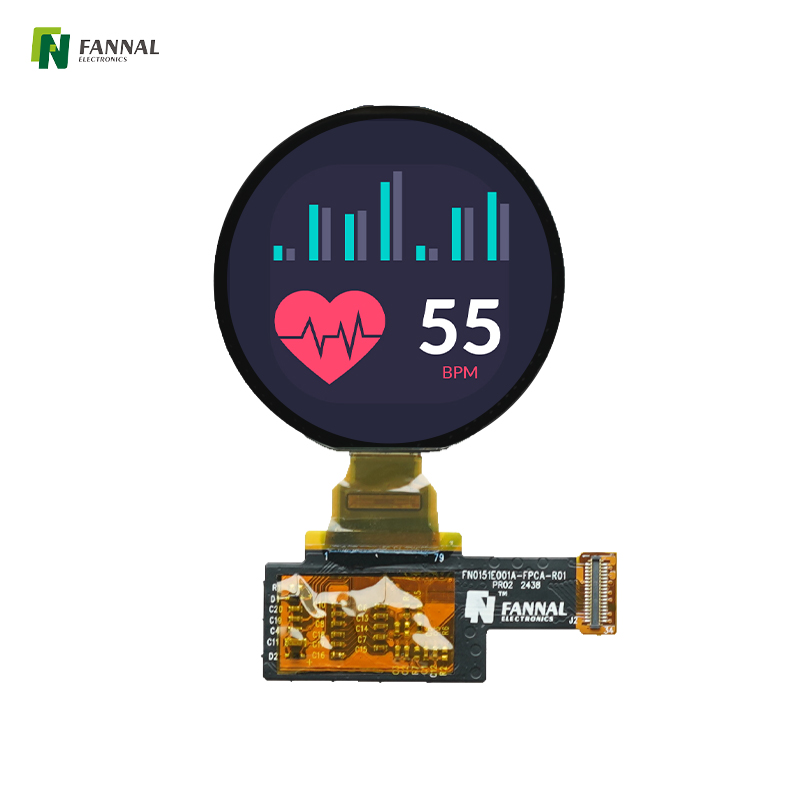

1.504英寸OLED屏幕 分辨率 为 466x466像素,为可穿戴设备提供理想的高品质视觉体验。该显示器采用 MIPI 和 SPI 接口,为各种应用提供多种连接选项。
有效面积:38.207 x 38.207 毫米
电源:3.3V
显示屏类型: 圆形 AMOLED
应用:专为可穿戴设备设计,通过鲜艳的色彩和清晰的图像增强用户交互。
圆形 AMOLED 显示屏可提供 鲜艳的色彩、深邃的黑色和高对比度,非常适合需要一目了然的清晰易读信息的可穿戴设备。其 即使在 1.504 英寸的小屏幕上, 466×466 分辨率也能确保清晰的文本和图形。
该模块具有 MIPI 和 SPI 接口,支持广泛的微控制器和系统架构,使开发人员能够轻松地将其集成到定制的可穿戴或嵌入式设备中。
得益于 AMOLED技术和优化的低功耗设计,该显示屏最大限度地降低了能耗,延长了便携式和可穿戴设备的电池寿命。
1.504 英寸圆形外形 专为圆形可穿戴界面而设计,确保智能手表、健身追踪器和其他小型设备的无缝贴合和符合人体工学的显示布局。
集成 盖板玻璃 可保护面板免受划痕和轻微撞击,同时该模块可在可穿戴电子产品的典型温度范围内可靠运行,确保长期稳定性
对于希望创建引人入胜且具有视觉吸引力的可穿戴应用程序的开发人员来说,该显示面板是一个出色的解决方案。

LCD尺寸(英寸): | 1.504(对角线) |
解决: | 466(水平)×466(垂直) |
像素音高: | 81.99(水平)x81.99(垂直) |
活动区域(MM): | 38.207(水平)×38.207(垂直) |

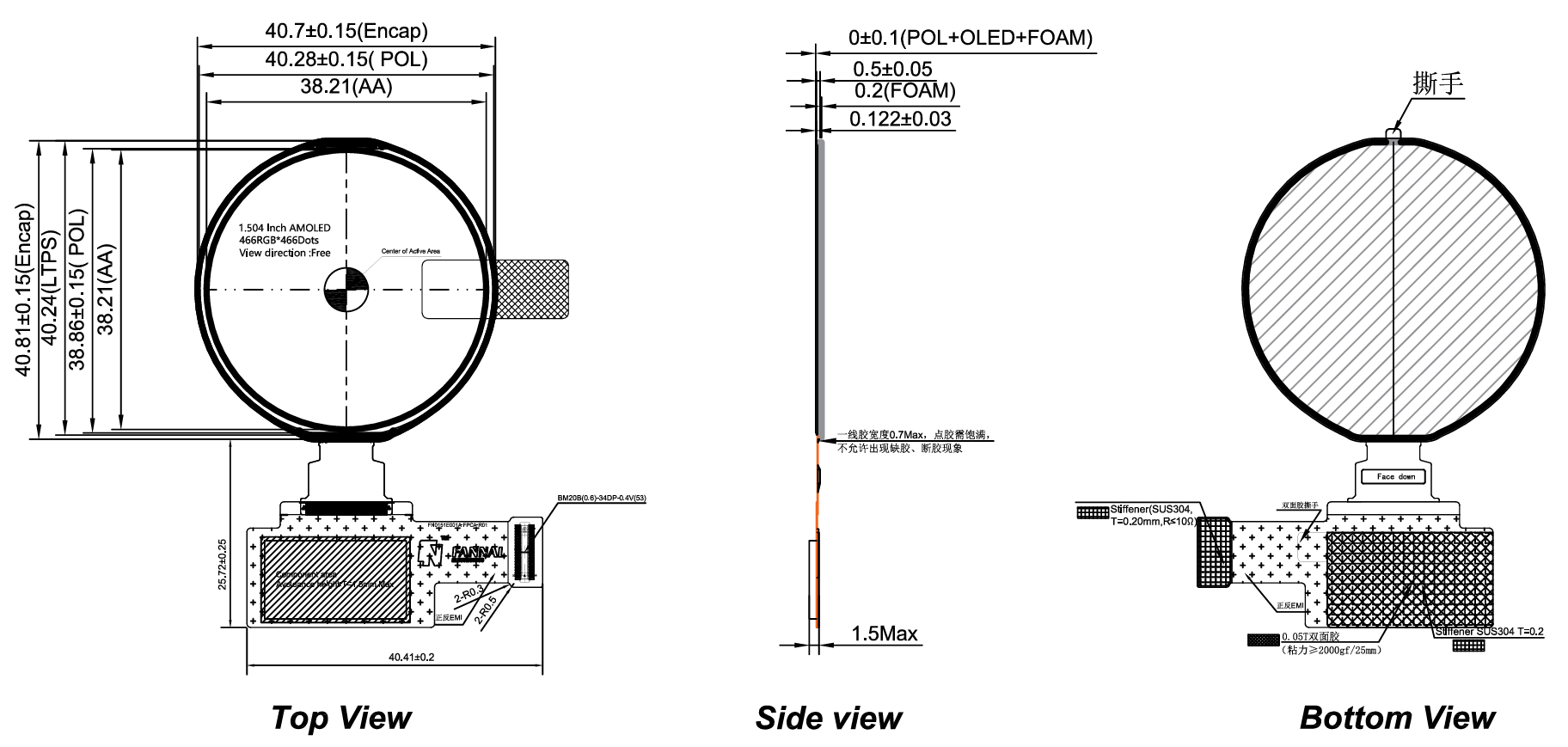

模块大小(mm): | 40.71×40.81×0.82 |
显示类型: | Amoled |
界面: | MIPI&SPI |
查看方向: | 全部 |
| 电源供应: | 3.3 |
| 亮度(CD/M2): | 600(典型值) |
销号 | 象征 | I/O。 | 描述 |
| 1 | MTP_PWR | P | OTP 面板。 |
| 2 | GND | P | 地面。 |
| 3 | D0P | I | MIPI DSI阳性差分数据信号。 |
| 4 | D0N | I | MIPI DSI 负差分数据信号。 |
5 | GND | P | 地面。 |
| 6 | CLKP | I | MIPI DSI阳性差分数据信号。 |
| 7 | Clkn | I | MIPI DSI 负差分数据信号。 |
| 8 | GND | P | 地面。 |
| 9 | D1P | I | MIPI DSI阳性差分数据信号。 |
| 10 | D1N | I | MIPI DSI负差分数据信号。 |
| 11 | GND | P | 地面。 |
| 12 | IM0 | I/O。 | 接口类型选择。 |
| 13 | IM1 | I/O。 | 接口类型选择。 |
| 14 | GND | P | 地面。 |
| 15 | NC | - | 没有连接。 |
| 16 | GND | P | 地面。 |
| 17 | D1 | I | SPl l/F 中的串行输入信号。数据已输入 在SCL信号的上升沿。如果没有 使用时请连接至VSSlO。 |
| 18 | D0 | I | SPl l/F 中的串行输入信号。数据已输入 在SCL信号的上升沿。如果没有 使用时请连接至VSSlO。 |
| 19 | GND | P | 地面。 |
| 20 | CSB | I | SPI I/F 中的片选输入引脚。如果不使用,请连接到 VDDIO。 |
| 21 | SCL | I | 像素时钟输入信号。 |
| 22 | SDI | I | 序列数据输入信号。 |
| 23 | SDO | I | 串行数据输出信号。 |
| 24 | 重置 | I | 重置信号输入。 |
| 25 | TE | O | 撕裂效果输出引脚同步 MCU 写入帧,由 S/W 激活 命令。当该引脚未激活时, 该引脚输出低电平。 |
| 26 | OLED_EN | O | 电源IC使能控制引脚(注:“H”=VDD电平,“L”=VSSI电平。 |
| 27 | 太古 | O | 电源IC的太古协议设定引脚。 |
| 28 | NC | - | 没有连接。 |
| 29 | VCI | P | 电源模拟电压。 |
| 30 | vddio | P | 显示驱动IC接口和逻辑系统的电源。 |
| 31 | GND | P | 地面。 |
| 32 | Elvdd | P | 面板正电源。 |
| 33 | GND | P | 地面。 |
| 34 | ELVSS_IN | P | 面板负电源。 |
范围 | 象征: | 最小。 | 最大限度。 | 单元 |
电源电压 | 维达 | -0.3 | 5.5 | V |
| 电源电压 | vddio | -0.3 | 5.5 | V |
![]() | 经验丰富: 在 TFT 显示器、AMOLED 显示器、触摸显示器、电容式触摸屏和触摸显示器制造领域 拥有 15 年经验。 |
![]() | 一站式解决方案: 触摸屏、显示屏和光学贴合的 完整内部流程 |
| 全球服务: 意大利、德国、法国、西班牙、印度、日本、新加坡等 — 及时的本地支持. |
| 强大的背景: 由欧洲顶级嵌入式和显示解决方案领导者 SECO提供资金支持。 |
| 可靠的供应: 我们的 长期供应商网络 确保您即使在高需求季节也能获得一致的质量和可靠的交货。 |
| 质量保证: ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证;符合 REACH 和 RoHS 标准。 |


1️⃣ 此显示屏可以用于标准智能手表设计吗?
是的,1.504 英寸圆形尺寸适合大多数可穿戴设计,但请确保机械尺寸和边框间隙与您的设备外壳相匹配。
2️⃣ 高性能显卡推荐使用哪种接口?
MIPI 非常适合快速、高分辨率动画,而 SPI 则适合更简单的图形和低功耗应用。根据您的系统要求进行选择。
3️⃣ 此显示屏如何影响可穿戴设备的电池寿命?
AMOLED技术与低功耗设计相结合,降低了能耗。优化亮度和刷新率将进一步延长电池寿命。
4️⃣ 这款显示器连续佩戴使用可靠吗?
是的。它专为在可穿戴环境中长期运行而设计,但建议对高刷新率或常亮屏幕的设备进行热管理。
5️⃣ 圆形UI元素能否精准显示?
是的。圆形外形支持圆形接口,但请确保您的软件正确处理圆形裁剪和坐标映射。
