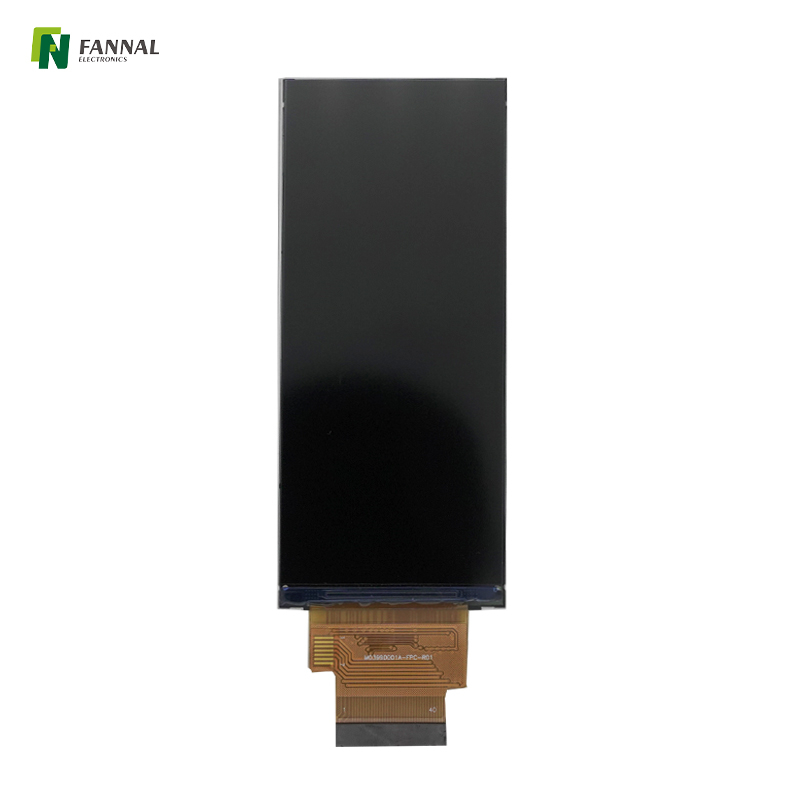

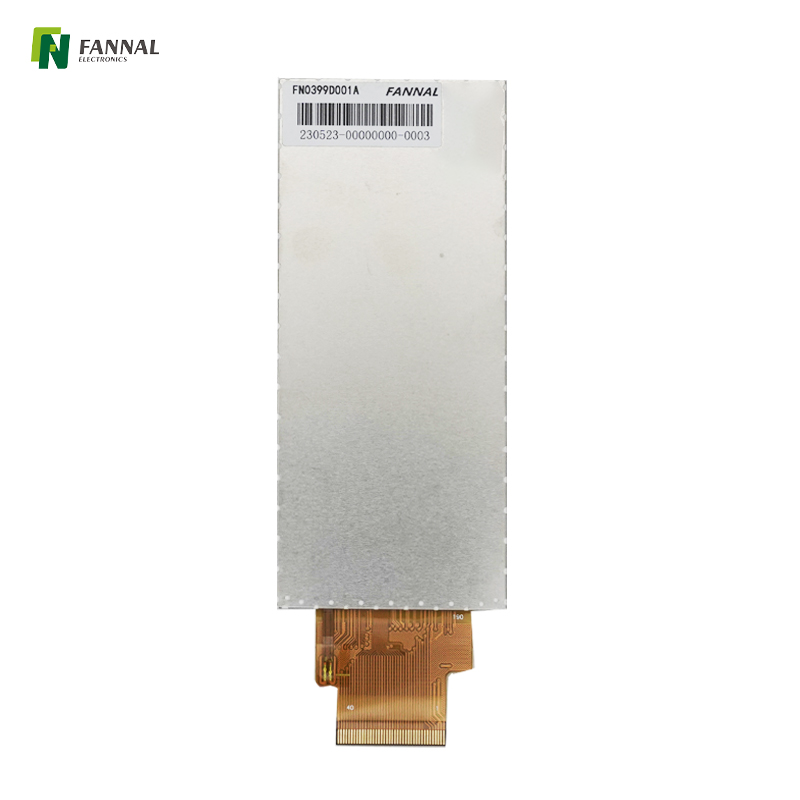

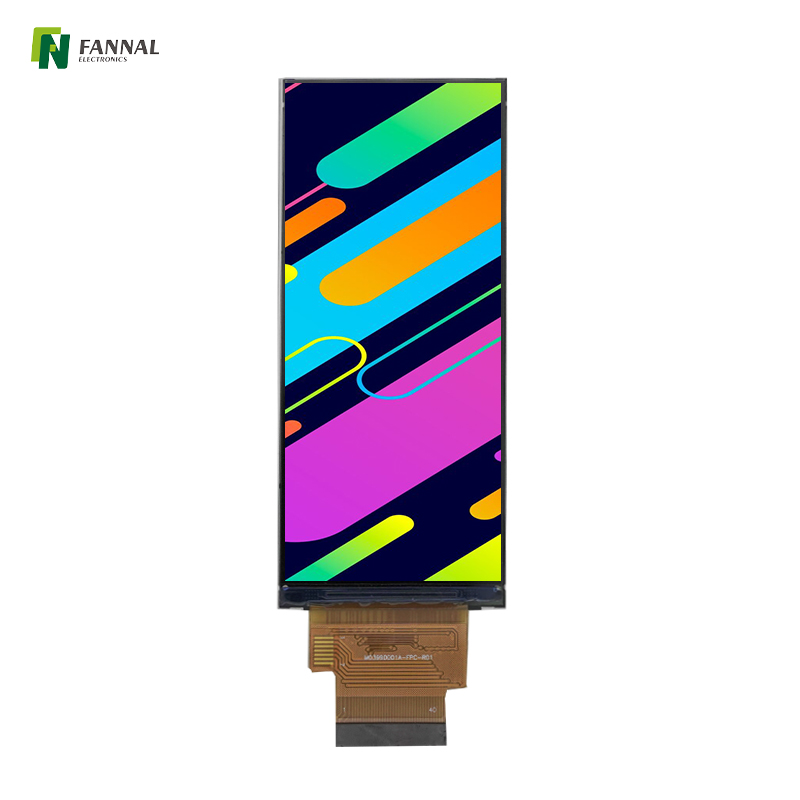

3.99 英寸 TFT LCD 显示 模块专为需要高分辨率 窄格式显示的紧凑型嵌入式系统而设计。该模块具有 400×960 分辨率和 RGB 条纹排列,可为工业和智能设备应用提供清晰的图像质量和流畅的视觉性能。
该 TFT 模块采用 IPS 全视角面板 和常黑透射显示模式,可提供稳定的色彩性能并提高多个观看方向的对比度。 SPI/RGB 18 位接口可与嵌入式控制平台和工业主板灵活集成。
其纤薄的结构和轻巧的设计使其适用于手持设备、智能控制面板、便携式终端和空间受限的 HMI 设备。该显示器还支持在-20°C至+70°C的宽温环境下运行。
3.99 英寸加长设计非常适合安装空间有限的嵌入式系统。
400×960分辨率提供清晰的文本渲染和详细的图形界面。
所有观看方向可确保不同角度的图像质量一致。
支持SPI和RGB 18位通信,更轻松地与嵌入式硬件平台集成。
常黑模式可提高视觉深度和对比度性能。
适用于工业和户外设备应用,在 -20°C 至 +70°C 范围内可靠运行。
提供触控面板整合、盖板玻璃、光学贴合、亮度定制等功能。

一般规格:
LCD尺寸(英寸): | 3.99(对角线) |
解决: | 400(水平)×960(垂直) |
像素音高: | 0.09795(水平)x0.09795(垂直) |
活动区域(MM): | 39.18(水平)×94.032(垂直) |

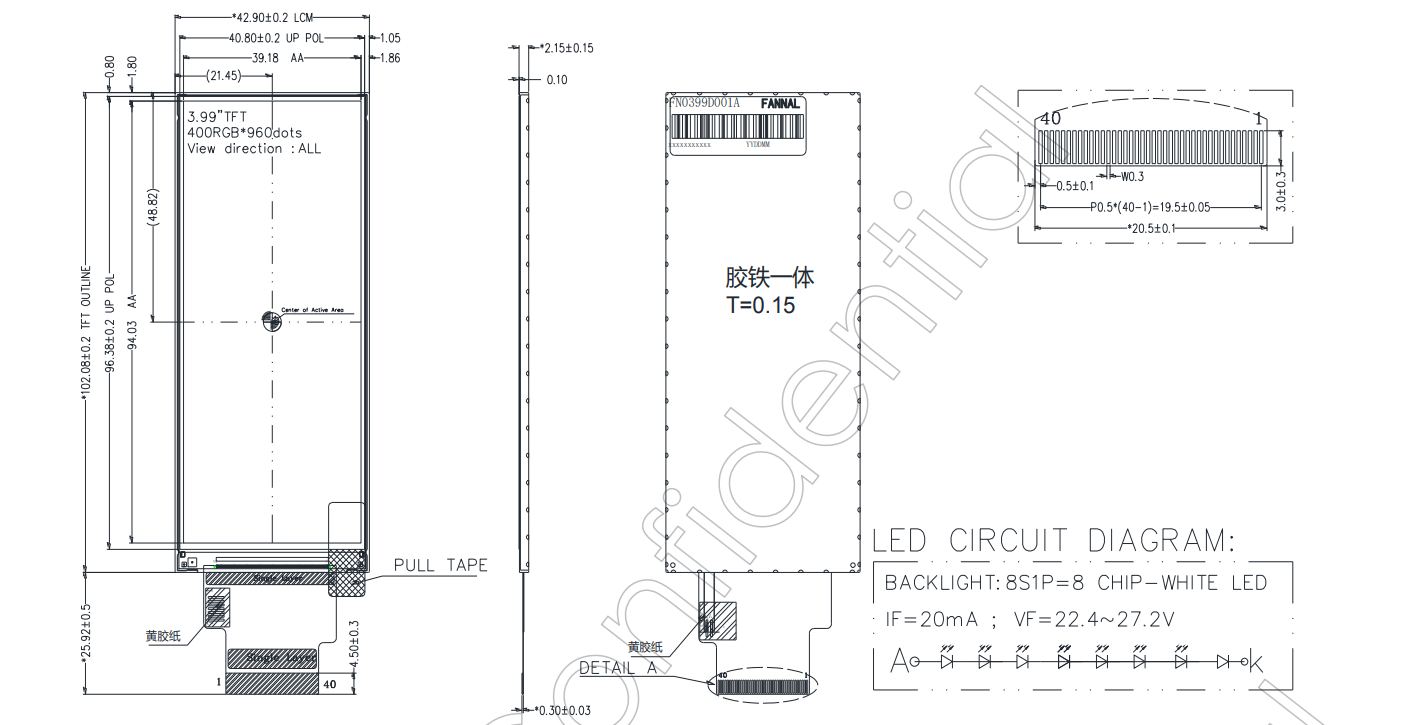

模块大小(mm): | 42.9(宽)x102.08(高)×2.15(深) |
显示模式(mm): | 通常是黑色的,传播的 |
界面: | SPI/RGB 18位 |
像素安排: | RGB 条纹 |
查看方向: | 全部 |
电源(V): | 2.8 |
功耗(瓦): | 0.7(典型值) |
重量(g): | 20(典型) |
亮度(CD/M2): | 350(典型值) |
工作温度(°C): | -20〜+70 |
储存温度(°C): | -30〜+80 |
界面:
销号 | 象征 | I/O。 | 描述 |
1 | 莱达 | P | LED阳极输入的电源。 |
2 | LEDK1 | P | LED 阴极输入电源。 |
3 | LEDK2 | P | LED 阴极输入电源。 |
4 | GND | P | 地面。 |
5 | VDD | P | 电源模拟电压。 |
6 | 重置 | I | 重置信号输入。 |
7-8 | NC | - | 无连接。 |
9 | SDA | I | 串行数据输入信号 |
10 | SCL | I | 像素时钟输入信号。 |
11 | CS | I | 片选信号 |
12 | DCLK | I | RGB 点时钟信号。 |
13 | de | I | 数据启用信号输入。 |
14 | vsync | I | 垂直同步信号输入。 |
15 | hsync | I | 水平同步信号输入。 |
16-33 | D80-DB17 | I | RGB数据信号: DB0:蓝色LSB--DB5:蓝色MSB; DB6:绿色LSB--DB11:绿色MSB; DB12:红色LSB--DB17:红色MSB。 |
34 | GND | P | 地面。 |
35 | TP_INT | I | 触摸中断,无连接。 |
36 | TP_SDA | I | 触摸IIC数据信号,无连接。 |
37 | TP_SCL | I | 触摸IIC时钟信号,无连接。 |
38 | TP_复位 | I | 触摸复位信号,无连接。 |
39 | TP_VCL | P | 触摸电源,无连接。 |
40 | GND | P | 电源地。 |
电特性:
范围 | 象征: | 最小。 | typ。 | 最大限度。 | 单元 |
向前电流电压 | VF | 22.4 | 24.8 | 27.2 | V |
向前电流 | 如果 | - | 20 | - | 马 |
背光功耗 | WBL | - | 0.496 | - | W |
LED寿命 | - | 30000 | - | - | HRS |
为了满足多样化的集成需求,我们为您提供广泛的定制服务,包括:
• 尺寸范围:1.77' 至 15.6'
• 值得信赖的面板合作伙伴:京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型:IPS / TN / LTPS
• 工作温度:工业(-20 ~ 70°C)、汽车(-30 ~ 85°C)
• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换:SPI、MCU、RGB、MIPI、LVDS、EDP
• 模块材料选项:金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²,非常适合户外或工业使用。
• 使用寿命长达50,000 小时。
• 选项:RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。
• 优化设计,确保稳定的图像传输和性能。

• 可用尺寸:最大 65'
• 结构选项:G+G、G+F+F,专为工业和汽车应用而设计
• 触摸功能:支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触
• 工作温度:
工业级:–20°C ~ +70°C
汽车级:–30°C ~ +85°
• 由FANNAL提供触摸调节和固件优化(内部固件设计)
• 值得信赖的IC合作伙伴:EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL的设计合作伙伴)
• 高可靠性:出色的抗干扰性和长期稳定性
• EMC设计:全面的电磁兼容工程,满足EMI/RFI和工业标准
• 材料选择:
玻璃:0.55mm–10.0mm
PMMA:0.5mm–3.0mm
PC:0.1mm–1.0mm
• 定制设计:CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理:
3A:AG / AR / AF
抗菌/防爆
光学贴合 | 尺寸范围 | 笔记 |
奥卡 | 最大 15.6” | 两条用于大批量生产的全自动生产线 |
定位/OCR | 最大 32” | 出色的高对比度和耐用性 |
硅酮 | 最大 32” | 坚固耐用的大型工业应用的理想选择 |
3.99 英寸 TFT 显示屏占用空间紧凑,同时为现代嵌入式图形界面和控制系统保持足够的分辨率。
是的。电容式触摸屏、盖板和光学贴合解决方案可根据应用需求进行定制。
该显示器支持 SPI 和 RGB 18 位接口,提供与许多嵌入式处理器和控制器板的兼容性。
是的。该模块支持-20°C至+70°C的工作温度,适合工业和商业设备。
与标准 TN 显示器相比,IPS 技术可提供更宽的视角、更稳定的色彩和更好的视觉一致性。
是的。亮度、触摸功能、盖板玻璃厚度、接口类型和机械结构均可为 OEM 项目定制。
