一般规格：
LCD尺寸（英寸）： | 7.0（对角线） |
解决： | 280(水平)×1424(垂直) |
像素音高： | 0.120(水平)x0.120(垂直) |
活动区域（MM）： | 33.6(水平)×170.88(垂直) |
液晶屏外形尺寸（毫米）： | 38.2(宽)x181.47(高)×3.4(深) |
显示模式（mm）： | 通常是黑色的，传播的 |
界面： | mipi |
| 视角（左/右/上/下）： | 全部 |
电源（V）： | 3.3 |
TFT功耗(mW): | 1.1 |
| 亮度(cd/m²): | 450（典型） |
| 工作温度（°C）： | -20〜+70 |
界面：
销号 | 象征 | I/O。 | 描述 |
1 | GND | P | 地面。 |
2-4 | VDD | P | 电源模拟电压。 |
5 | GND | P | 地面。 |
6 | 重置 | I | 重置信号输入。 |
7 | TE | I | 克服 MPU 接口上的 TE（撕裂效应）引脚。 |
8-9 | GND | P | 地面。 |
10 | D3n | I | MIPI 负差分数据信号。 |
11 | D3P | I | MIPI 正差分数据信号。 |
12 | GND | I | 地面。 |
13 | D2N | I | MIPI DSI负差分数据信号。 |
14 | D2P | I | MIPI DSI阳性差分数据信号。 |
15 | GND | P | 地面。 |
16 | Clkn | I | MIPI DSI负时钟信号。 |
17 | CLKP | I | MIPI DSI正时钟信号。 |
18 | GND | P | 地面。 |
19 | D1N | I | MIPI DSI负差分数据信号。 |
20 | D1P | I | MIPI DSI阳性差分数据信号。 |
21 | GND | P | 地面。 |
22 | D0N | I | MIPI DSI负差分数据信号。 |
23 | D0P | I | MIPI 正差分数据信号。 |
24 | GND | P | 地面。 |
25-26 | NC | - | 没有连接。 |
27-28 | LEDK | P | LED阴极输入的电源。 |
29-30 | 莱达 | P | LED阳极输入的电源。 |
电特性：
范围 | 象征： | 最小。 | typ。 | 最大限度。 | 单元 |
向前电流电压 | VF | 21.0 | 25.6 | 27.5 | V |
向前电流 | 如果 | - | 40 | - | 马 |

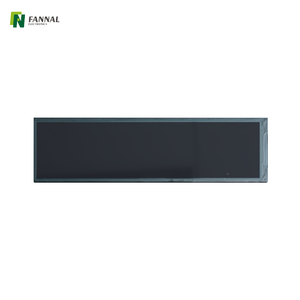

7.0 英寸 280×1424 条形 TFT 显示屏 非常 适合需要紧凑、垂直外形的各种工业和嵌入式应用。其 条形显示 设计可以在有限的空间内清晰地呈现状态栏、数字读数和系统信息。典型用例包括：
工业控制和 HMI 面板 – 垂直 条形显示屏 非常适合在 PLC 或自动化面板上显示过程参数、警报和机器状态。
汽车和运输设备 – 非常适合公共汽车和火车上的仪表盘、仪表板指示器或乘客信息条，这些地方首选窄垂直显示屏。
零售和 POS 终端 – 可用作 POS 系统中的产品信息栏、价格条或界面屏幕，最大限度地提高小尺寸的视觉清晰度。
医疗和实验室设备 – 适用于生命体征监视器、分析仪或实验室仪器，其中垂直 条形显示屏 提供紧凑而清晰的数据可视化。
嵌入式和智能设备 – 非常适合智能家居控制、健身机器或需要细长 条形显示屏 来显示菜单、状态和操作反馈的定制嵌入式系统。
这款 7.0 英寸条形显示器 结合了中等亮度 (450 cd/m²)、宽视角和低功耗 (3.3 V)，非常适合 室内或半室内专业应用.
|
|
|
|
|
|
|
|
|
|
|
|
