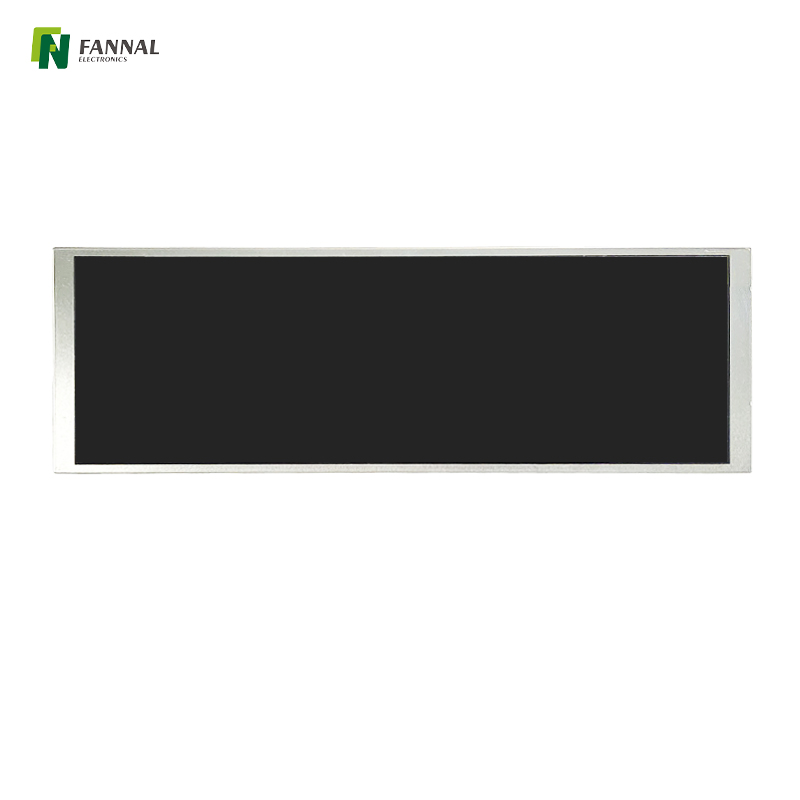

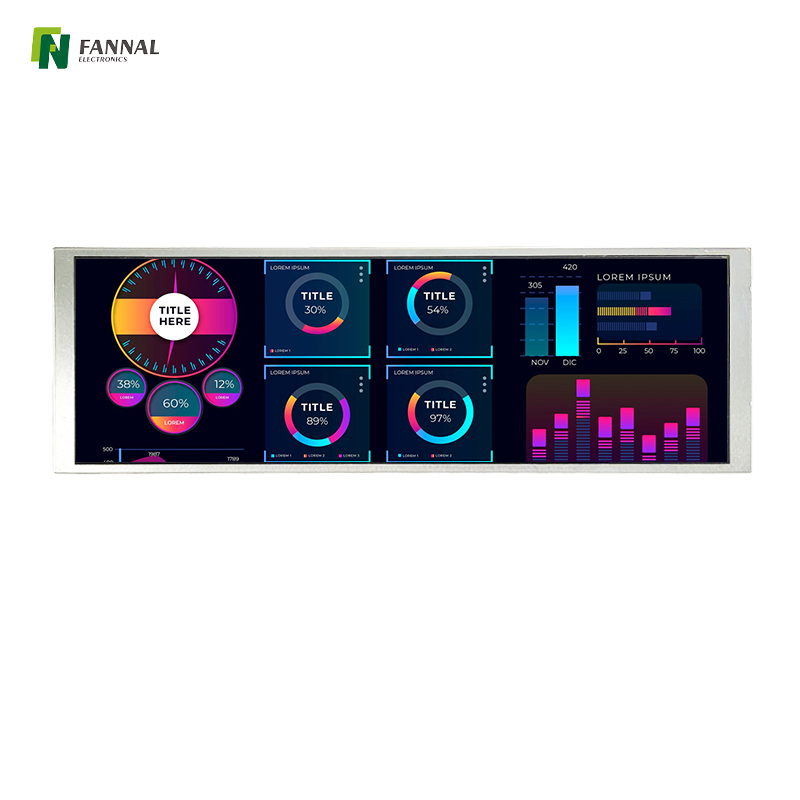

7.84英寸TFT显示屏，400x1280，LVDS，工业液晶屏，1000cd/m²
这款7.84英寸采用标准400x1280高分辨率IPS屏幕和LVDS接口开发。借助这款 TFT 屏幕，用户可以获得 高分辨率、鲜艳的显示效果 ，可与各种系统无缝集成并确保持久的性能。无论是用于 原型设计、工业自动化还是商业信息亭，该显示器都是满足当今和未来技术驱动世界需求的完美解决方案。 条形 TFT 显示器是一种紧凑且多功能的屏幕，专为各种应用而设计，特别是在汽车和工业环境中。其细长的形状可以清晰地直观地显示信息，例如速度、温度或系统状态。该显示屏具有鲜艳的色彩和高对比度，确保在不同照明条件下具有出色的可视性。借助触摸感应功能，用户可以直接与显示屏交互以进行实时更新和调整。其坚固的结构确保了耐用性，适合恶劣环境。该技术通过一目了然地提供重要数据来增强用户体验，从而提高安全性和效率。
特征 |
 |
这款 7.84 英寸 条形 TFT 显示屏 具有超宽宽高比和 400×1280 分辨率，专为需要以紧凑、细长的外形尺寸显示水平或垂直信息的应用而设计。
这款条形 TFT 显示屏采用 IPS LCD 面板构建，可提供一致的色彩性能和宽视角下的清晰可视性，确保即使从离轴位置观看时信息也仍然可读。
400×1280 分辨率 非常 适合显示：
状态指示灯
菜单和导航栏
滚动数据或分段信息
这使得条形 TFT 显示器非常适合功能性、信息驱动的界面，而不是全屏多媒体。
该显示器采用 7.84 英寸对角线和条形结构，可轻松安装到 空间有限的嵌入式系统中，而标准 16:9 或 4:3 显示器在这些系统中是不切实际的。
这款条形 TFT 显示屏专为工业和商业环境而设计，强调嵌入式设备和专业设备的稳定性能和长期可用性。

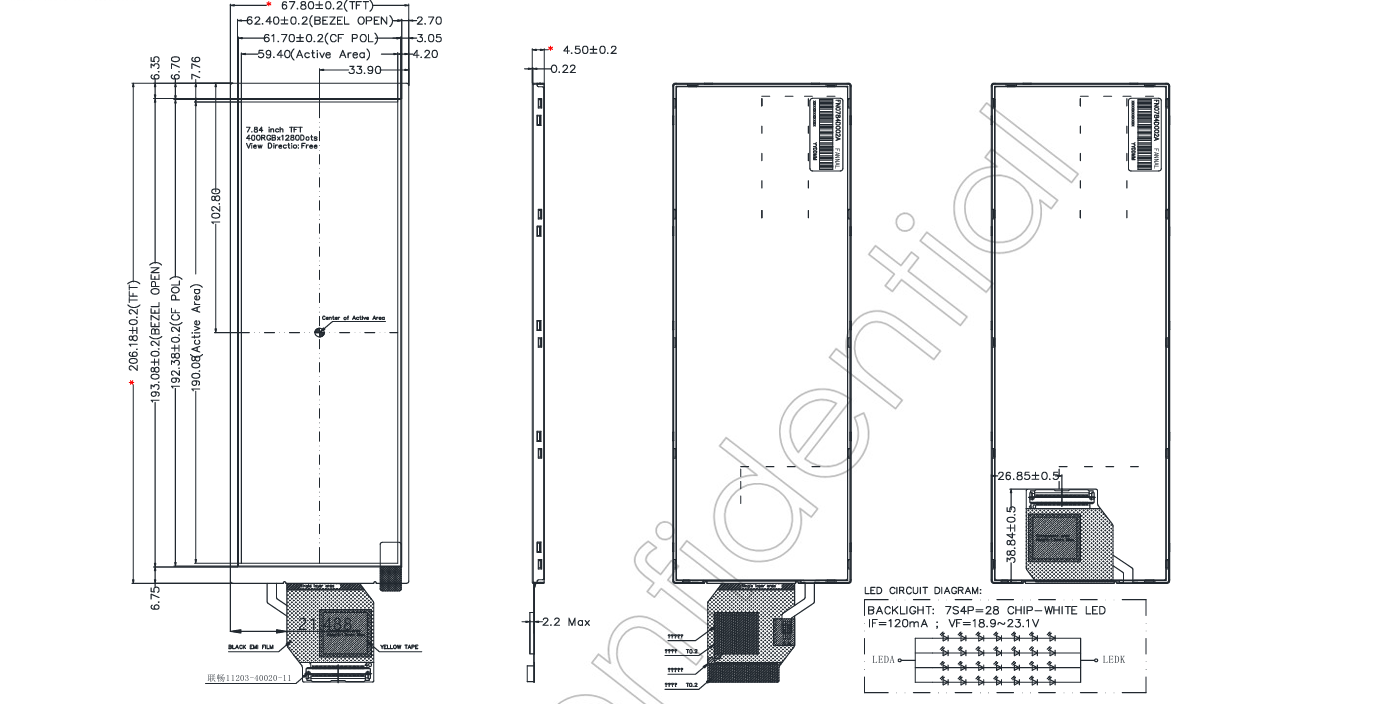

绘画 |
|
规格 |
|
LCD尺寸（英寸）： | 7.84（对角线） |
解决： | 400(水平)×1280(垂直) |
像素音高： | 0.1485(水平)x0.1485(垂直) |
活动区域（MM）： | 54.9(水平)×190.08(垂直) |
模块大小（mm）： | 67.8(宽)x206.18(高)×4.5(深) |
显示模式（mm）： | 通常是黑色的，传播的 |
界面： | LVD |
像素安排： | RGB 竖条纹 |
查看方向： | 全部 |
重量（g）： | 95（典型值） |
亮度（CD/M2）： | 1000（典型） |
工作温度（°C）： | -20〜+70 |
储存温度（°C）： | -30〜+80 |
销号 | 象征 | I/O。 | 描述 |
1 | NC | - | 没有连接。 |
2-3 | VDD | P | 电源模拟电压。 |
4 | NC | - | 没有连接。 |
5 | 重置 | I | 重置信号输入。 |
6 | StbyB | I | 待机模式设置。 |
7 | GND | P | 地面。 |
8 | 接收输入0N | I | LVDS 负差分信号。 |
9 | 接收输入0P | I | LVDS 正差分数据信号。 |
10 | GND | P | 地面。 |
11 | rxin1n | I | LVDS 负差分数据信号。 |
12 | rxin1p | I | LVDS 正差分数据信号。 |
13 | GND | P | 地面。 |
14 | rxin2n | I | LVDS 负差分数据信号。 |
15 | rxin2p | I | LVDS 正差分数据信号。 |
| 16 | GND | P | 地面。 |
| 17 | rxclkn | I | LVDS 负差分数据信号。 |
| 18 | rxclkp | I | LVDS 正差分数据信号。 |
| 19 | GND | P | 地面。 |
20 | rxin3n | I | LVDS 负差分数据信号。 |
21 | RXIN3P | I | LVDS 正差分数据信号。 |
22 | GND | P | 地面。 |
23 | SDA | I | SPI 模式串行数据输入。 |
24 | SCL | I | SPI 模式串行时钟输入。 |
25 | GND | P | 地面。 |
26 | CS | I | SPI 模式串行芯片信号。 |
27 | NC | - | 没有连接。 |
| 28 | 左心室收缩指数 | I | 地面。 |
| 29 | NC | - | LED背光的功率（阴极）。 |
| 30 | GND | P | 没有连接。 |
| 31 | LEDK | P | LED背光的功率（阴极）。 |
| 32-38 | NC | - | 没有连接。 |
| 39-40 | 莱达 | P | LED背光（阳极）的功率。 |
范围 | 象征： | 最小。 | typ。 | 最大限度。 | 单元 |
前向电流电压 | VF | 16.8 | 18.0 | 20.4 | V |
背光功耗 | WBL | - | 2.88 | - | W |
应用 |
|
为什么适合：
细长条形格式非常适合显示实时状态、警报或操作指示器，而无需占用过多的面板空间。
典型用例：
设备状态栏
机器运行指标
工业控制面板上的辅助显示器
为什么适合：
条形 TFT 显示屏可以在狭窄的安装空间中清晰地显示关键信息，例如模式状态、温度或系统通知。
典型用例：
壁挂式控制条
智能家居控制面板
楼宇自动化接口
适合理由：
垂直分辨率和宽布局支持分段数据显示，使条形 TFT 显示屏适合测量读数和监控工具。
典型用例：
测试仪器
监控设备
诊断设备
为什么适合：
条形 TFT 显示器通常用作 辅助屏幕或辅助屏幕，通过呈现导航、品牌或动态信息来补充主显示器。
典型用例：
嵌入式 UI 扩展
端子控制条
商业设备中的信息面板
适合理由：
非标准外形使这款条形 TFT 显示屏 成为需要产品差异化和布局灵活性的 定制 OEM 项目的有力选择。
定制 |
|
为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：
• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）
• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP
• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。
• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。
• 优化设计，确保稳定的图像传输和性能。
• 可用尺寸：最大 65'
• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计
• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触
• 工作温度：
工业级：–20°C ~ +70°C
汽车级：–30°C ~ +85°
• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准
• 材料选择：
玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆
光学贴合 | 尺寸范围 | 笔记 |
奥卡 | 最大 15.6” | 两条用于大批量生产的全自动生产线 |
定位/OCR | 最大 32” | 出色的高对比度和耐用性 |
硅酮 | 最大 32” | 坚固耐用的大型工业应用的理想选择 |
关于FANNAL |
|
FANNAL成立于2011年，是触摸显示解决方案专家，在全球范围内提供高品质的产品和技术服务。我们设计和制造内部定制显示器、PCAP 触摸屏和光学粘合。我们的解决方案服务于工业、户外、医疗、汽车和其他应用。
我们是一家快速发展的高科技公司 ，由欧洲电子设备和嵌入式计算领域的领导者我们拥有SECO提供资金支持。 ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证。我们的产品符合 REACH 和 RoHS 标准，可根据要求提供测试报告或声明。
凭借稳定的质量和工程支持，FANNAL 帮助客户保持竞争力并使其产品在全球脱颖而出。
 | 经验丰富： 在 TFT 显示器、AMOLED 显示器、触摸显示器、电容式触摸屏和触摸显示器制造领域 拥有 15 年经验。 |
| 一站式解决方案： 触摸屏、显示屏和光学贴合的 完整内部流程 |
| 全球服务： 意大利、德国、法国、西班牙、印度、日本、新加坡等 — 及时的本地支持. |
| 强大的背景： 由欧洲顶级嵌入式和显示解决方案领导者 SECO提供资金支持。 |
| 可靠的供应： 我们的 长期供应商网络 确保您即使在高需求季节也能获得一致的质量和可靠的交货。 |
| 质量保证： ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证；符合 REACH 和 RoHS 标准。 |
专辑 |
|
常问问题 |
|
条形 TFT 显示器是一种具有超宽宽高比的 LCD 面板，设计用于以长而窄的格式显示信息，而不是传统的矩形屏幕。
是的。 IPS面板提供宽视角和稳定的色彩表现，这对于工业和共享视图应用非常重要。
是的。条形 TFT 显示器通常被选择用于标准显示器尺寸不适合产品布局的定制机械设计。
是的。作为工业显示器制造商，FANNAL 支持嵌入式和 OEM 项目的长期可用性。
