How does the eDP interface affect integration?

The eDP interface provides high-speed, reliable data transmission suitable for embedded systems, tablets, and professional displays. It supports high-resolution output without additional conversion components.

How does content brightness influence power consumption?

AMOLED pixels emit light individually, so power scales with the brightness of the content. Darker content naturally consumes less energy, while brighter content draws more power.

What are the operating and storage temperature ranges?

The display operates safely from –10 °C to +60 °C and can be stored between –30 °C and +70 °C. Systems should remain within these ranges to ensure stable performance.

What is the viewing angle performance?

This AMOLED display provides full viewing angles, ensuring consistent color and contrast from any position, which is important for tablets, embedded panels, and multi-user environments.

What design considerations should be made for mechanical integration?

The module’s slim profile (305.52 × 195.44 × 1.347 mm) allows compact integration. Designers should account for mounting support, thermal dissipation for high-brightness content, and connector placement for reliable eDP interface connection.

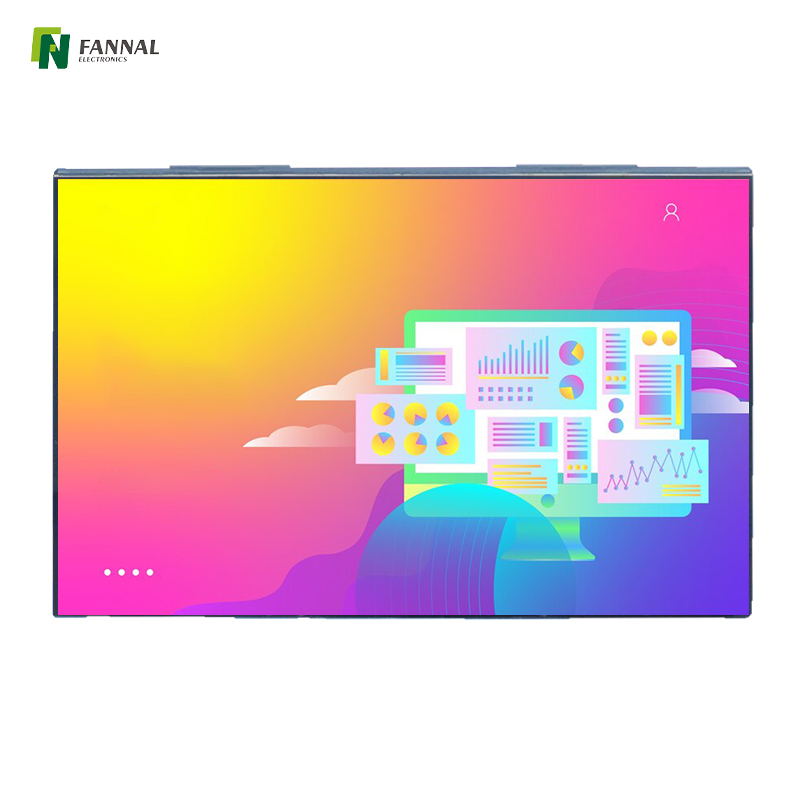

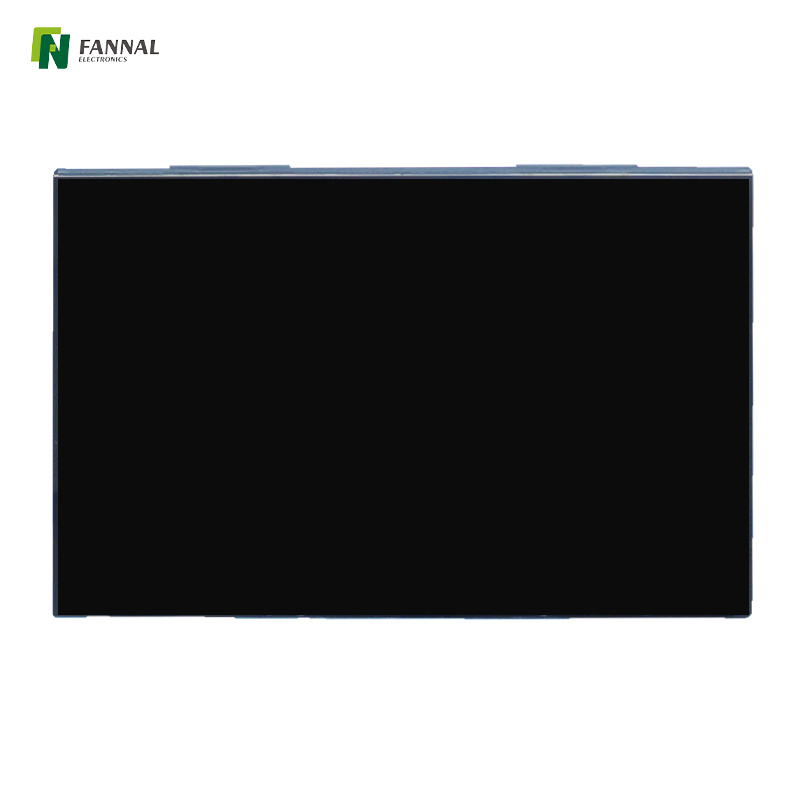

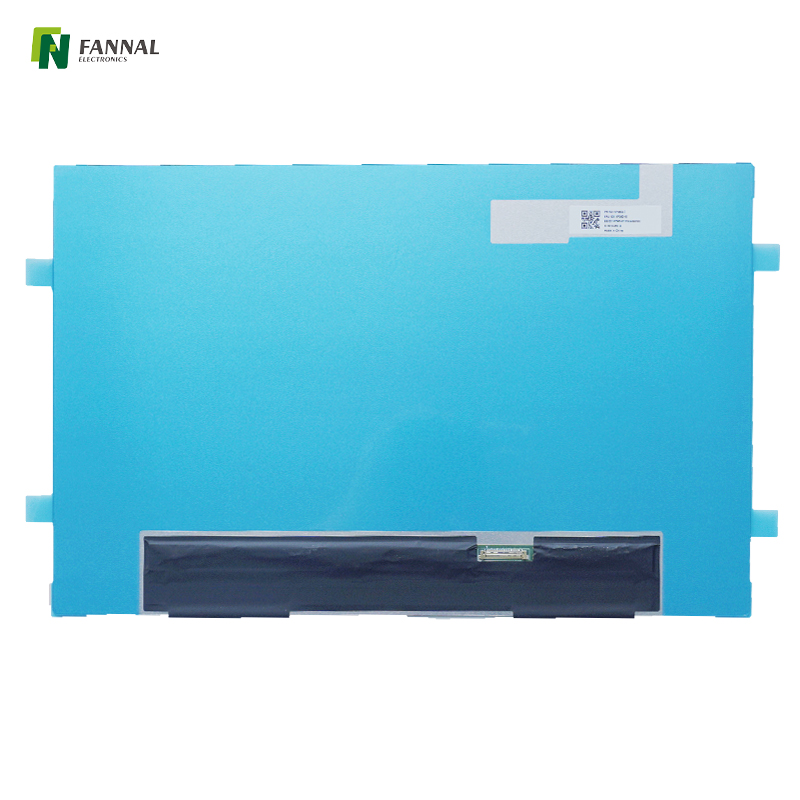

14.0英寸AMOLED显示屏1920×1200 eDP |宽广的视野

14英寸AMOLED显示屏

型号：
FN1400E001A
尺寸（英寸）：
14
操作温度（℃）：
-10~60
存储温度（℃）：
-30~70
分辨率：
1920×1200
可视角度：
全部
亮度（CD/m²）：
400
界面：
mipi
触摸屏：
可以选择

数量：
状态：





询问添加到篮子里

14.0英寸AMOLED显示屏 AMOLED显示买显示屏

产品功能

产品图

规格

产品应用

常问问题

14.0英寸AMOLED显示屏具有1920×1200分辨率、宽视角和高对比度视觉效果。它利用 eDP 接口和 400 cd/m² 典型亮度，为在 –10 °C 至 +60 °C 范围内运行的专业和嵌入式系统提供准确的色彩再现和可靠的性能。

主要优点：

高对比度和纯黑色： 自发光像素产生深黑色和高动态对比度，提高细节和清晰度。
薄而轻的模块： 该模块没有背光，结构紧凑，易于集成到空间受限的设计中。
快速像素响应： 快速像素切换可减少运动模糊，支持流畅的视频和交互式内容。
内容相关的电源效率： 电源随着图像亮度的变化而变化，从而降低了较暗 UI 中的功耗。
灵活集成： 非常适合专业显示器、平板电脑、嵌入式 HMI 和其他高分辨率系统。

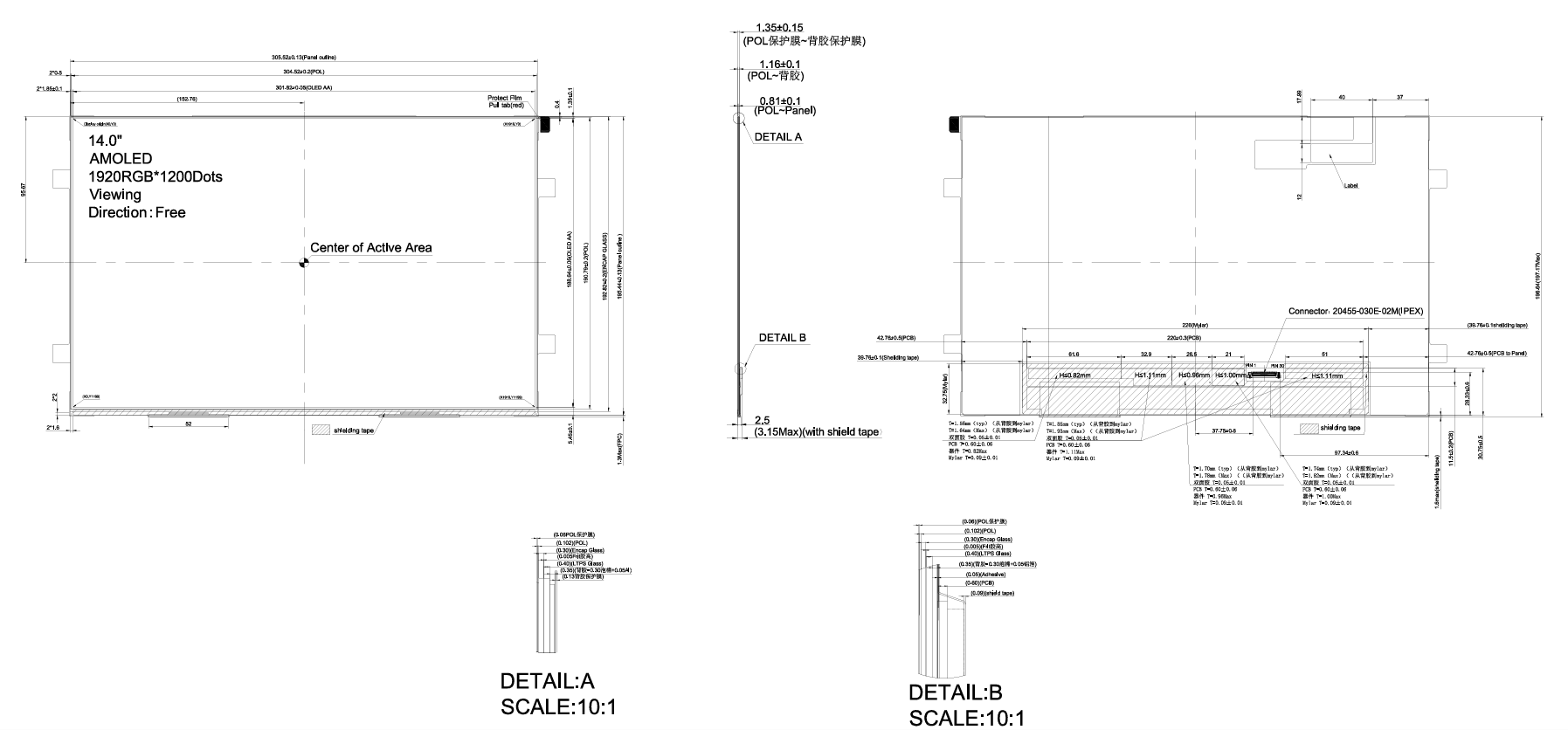

绘画

屏幕截图 2024-10-24 160935

规格

一般规格：

LCD尺寸（英寸）：	14.0（对角线）
解决：	1920（h）×1200（v）
像素音高：	157.2x157.2
活动区域（MM）：	301.824(高)×188.640(伏)
模块大小（mm）：	305.52×195.44×1.347
显示类型：	Amoled
界面：	EDP
查看方向：	全部
电源供应：	3.3
亮度（CD/M2）：	400（典型）

界面：

销号	象征	I/O。	描述
1	GND	P	地面。
2	GND	P	地面。
3	DP_1N	I	eDP 负信号 Lane1。
4	DP_1P	I	eDP 正信号 Lane1。
5	GND	P	地面。
6	DP_0N	I	eDP 负信号 Lane0。
7	DP_0P	I	eDP 正信号 Lane0。
8	GND	P	地面。
9	辅助电源	I	eDP AUX 正信号。
10	辅助电源	I	eDP AUX 负信号。
11	GND	P	地面。
12	NC	-	请勿使用。显示测试引脚。
13	NC	-	请勿使用。显示测试引脚。
14	BIST_EN_1.8V	P	BlST 使能信号。
15	电源电压_3.3V	P	逻辑和驱动电源。
16	电源电压_3.3V	P	逻辑和驱动电源。
17	HPD_2.6V	P	HPD 信号。
18	猫	P	面板电源。
19	猫	P	面板电源。
20	BLEN_1.8V	P	BL 使能信号。
21	Elvdd	P	面板电源。
22	Elvdd	P	面板电源。
23	EL_ON2	P	使能 EL PMIC(1.8V)。
24	NC	-	请勿使用。显示测试引脚。
25	NC	-	请勿使用。显示测试引脚。
26	NC	-	请勿使用。显示测试引脚。
27	NC	-	请勿使用。显示测试引脚。
28	NC	-	请勿使用。显示测试引脚。
29	NC	-	请勿使用。显示测试引脚。
30	NC	-	请勿使用。显示测试引脚。

应用

鉴于其 14 英寸活动区域、高分辨率和 eDP 接口，这款 AMOLED 显示屏非常适合：

平板电脑和笔记本电脑： 锐利的视觉效果可提高工作效率、创意工作流程和媒体消费。
专业显示器： 适用于色彩准确性和对比度至关重要的图形设计、CAD 和视频编辑。
嵌入式控制面板：紧凑接口系统的高分辨率输出，提供清晰易读的信息。
智能中心和交互式面板： 用于交互式智能家居界面或信息亭的大尺寸显示器，需要详细且生动的屏幕。

常问问题

1. eDP接口如何影响集成？

eDP 接口提供高速、可靠的数据传输，适用于嵌入式系统、平板电脑和专业显示器。它支持高分辨率输出，无需额外的转换组件。

2. 内容亮度如何影响功耗？

AMOLED 像素单独发光，因此功率随着内容的亮度而变化。较暗的内容自然消耗较少的能量，而较亮的内容消耗更多的能量。

3. 工作和存储温度范围是多少？

该显示器可在 –10 °C 至 +60 °C 的温度范围内安全运行，并可在 –30 °C 至 +70 °C 的温度范围内存储。系统应保持在这些范围内以确保稳定的性能。

4. 可视角度表现如何？

这款 AMOLED 显示屏提供全视角，确保任何位置的色彩和对比度一致，这对于平板电脑、嵌入式面板和多用户环境非常重要。

5. 机械集成应考虑哪些设计因素？

该模块外形纤薄（305.52 × 195.44 × 1.347 mm），可实现紧凑集成。设计人员应考虑安装支撑、高亮度内容的散热以及可靠的 eDP 接口连接的连接器放置。

14.0英寸AMOLED显示屏1920×1200 eDP |宽广的视野

绘画

规格

应用

常问问题

1. eDP接口如何影响集成？

2. 内容亮度如何影响功耗？

3. 工作和存储温度范围是多少？

4. 可视角度表现如何？

5. 机械集成应考虑哪些设计因素？
