Why is 800 nits brightness important for a 2.4-inch AMOLED?

The 800 nits brightness ensures the display is sunlight-readable, providing clear visibility for outdoor applications where standard AMOLED panels often struggle.

How does the triple interface (MIPI/MCU/SPI) benefit engineers?

It provides maximum design flexibility, allowing the screen to be driven by simple microcontrollers via SPI/MCU or high-performance application processors via MIPI DSI.

What is the difference between Rigid AMOLED and Flexible AMOLED?

Rigid AMOLED uses a glass substrate for better mechanical durability in flat-panel designs, offering the same high contrast and thin profile as flexible OLEDs but at a more accessible cost.

Can this 2.4" display support an Always-On Display (AOD) feature?

Yes, its self-emissive technology allows for energy-efficient Always-On features by only powering individual pixels needed for essential information.

2.4英寸工业级AMOLED显示屏

2.4英寸AMOLED显示屏

型号：
FN0240E014A
产品品牌：
FANNAL
尺寸（英寸）：
2.4
显示AA(mm)：
36.72*48.96
操作温度（℃）：
-20~80
存储温度（℃）：
-40~80
风格：
小尺寸显示器
分辨率：
450×600
可视角度：
全部
亮度（CD/m²）：
800
界面：
MIPI&MCU&SPI
触摸屏：
可以选择

数量：
状态：





询问添加到篮子里

2.4英寸工业级AMOLED显示屏自定义显示 AMOLED显示

产品功能

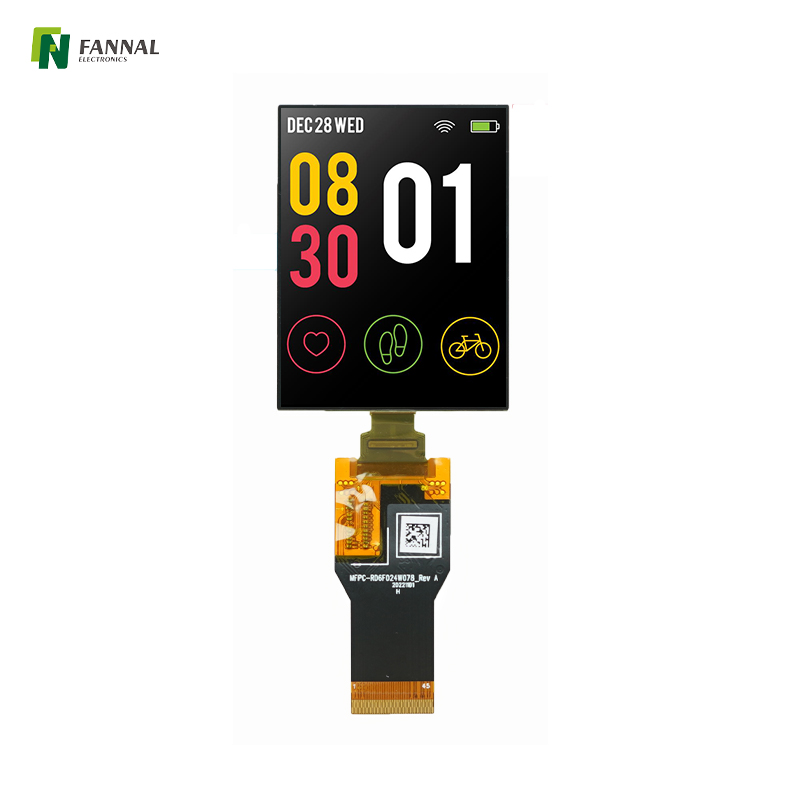

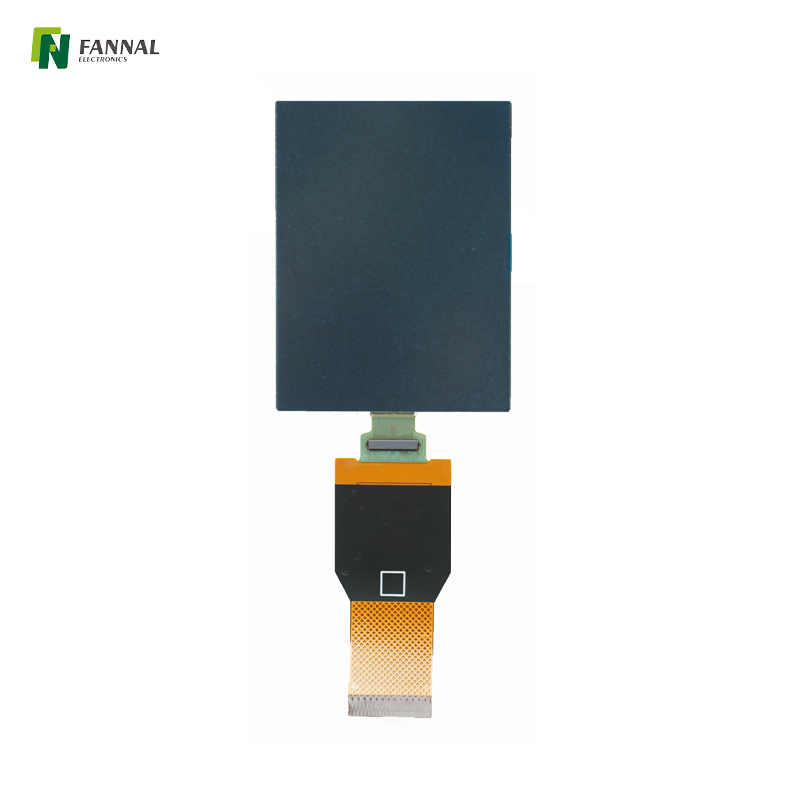

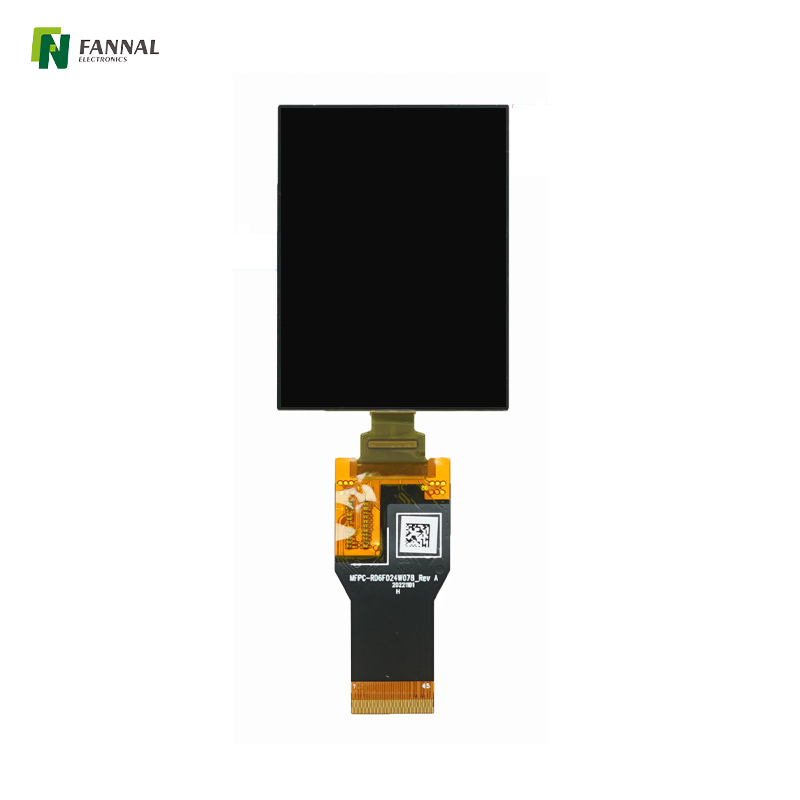

产品图

规格

产品应用

常问问题

2.4英寸AMOLED显示屏，450×600，800cd/m²，小尺寸显示屏

这款 AMOLED 显示屏提供更大的 2.4 英寸画布，以增强的清晰度和身临其境的色彩为您带来栩栩如生的视觉效果。 凭借 丰富的 450x600 像素分辨率，它可确保每个细节都清晰明确，非常适合需要精度和风格的应用。 MIPI 和 SPI 与 MCU 接口 提供无缝集成，支持多功能设备开发。自发射式 AMOLED 技术可提供 深黑色、高对比度和能源效率，非常适合需要长电池寿命的可穿戴设备、便携式显示器和智能设备。

关键功能

超高800 尼特亮度： 现有最亮的小型 AMOLED 之一，为户外手持设备和可穿戴设备提供阳光下可读的性能。
多功能三重接口： 支持 MIPI、MCU 和 SPI ，为高速视频数据和低功耗控制系统提供最大的灵活性。
真实的黑色和无限的对比度： 自发光 AMOLED 技术可确保标准 LCD 无法比拟的完美黑色和鲜艳色彩。
超薄外形： 这款刚性 AMOLED 面板厚度仅为0.78 毫米，可实现极薄的工业设计和轻便的便携式产品。
全视角 (ALL)： 类似 IPS 的性能，零色偏，确保关键数据从任何角度都清晰可见。
低功耗： 通过仅照亮活动像素进行高效电源管理，显着延长便携式设备的电池寿命。

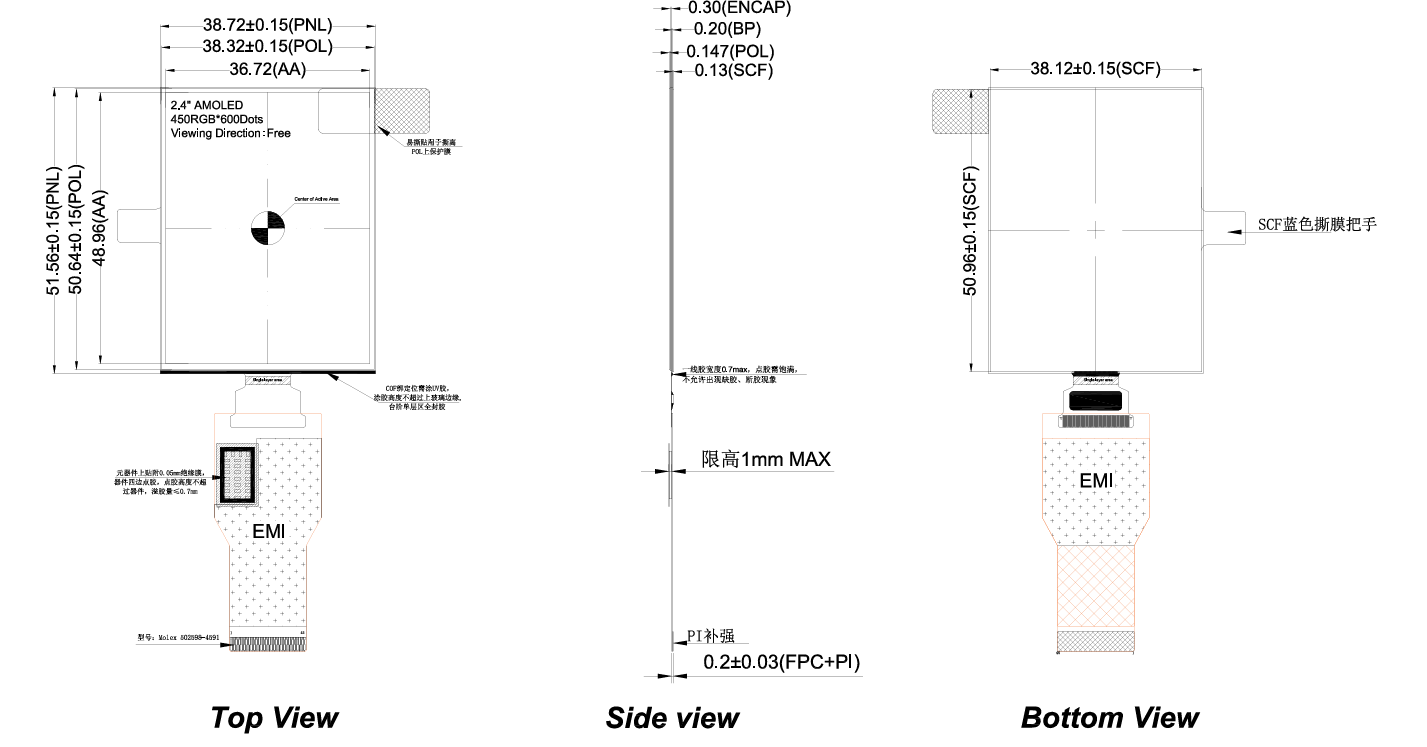

绘画

屏幕截图 2024-10-22 181258

规格

一般规格：

液晶屏尺寸（英寸）：	2.4（对角线）
解决：	450(水平)×600(垂直)
像素间距：	81.99(水平)x81.99(垂直)
有效面积（毫米）：	36.72(水平)×48.96(垂直)
模块尺寸（毫米）：	51.56×38.72×0.78
显示类型：	刚性AMOLED
界面：	MIPI&MCU&SPI
查看方向：	全部
电源供应：	3.3
亮度(cd/m2):	800（典型值）

界面：

引脚号	象征	输入/输出	描述
1	GND	P	地面。
2	GND	P	地面。
3	超低电压系统	P	面板负电源。
4	超低电压系统	P	面板负电源。
5	GND	P	地面。
6	超低电压电压	P	面板正电源。
7	超低电压电压	P	面板正电源。
8	GND	P	地面。
9	气相防锈	P	显示驱动IC接口模拟系统的电源。
10	GND	P	地面。
11	电压输入输出	P	显示驱动IC接口和逻辑系统的电源。
12	GND	P	地面。
13	TE1	O	IC 状态活动报告引脚。
14	太古	O	电源IC的太古协议设定引脚。
15	TE	O	撕裂效果输出引脚同步 MCU 写入帧，由 S/W 激活命令。当该引脚未激活时，该引脚输出低电平。
16	resx	I	显示驱动程序重置，必须应用于正确初始化芯片。信号有效低的。
17	GND	P	地面。
18	SDI_RDX	I/O。	SDl：SPl l/F 中的串行输入信号。数据是在SCL信号的上升沿输入。 RDX：读取选通信号时写入数据 RDX 在 80 系列 MPU 接口中为“低”。
19	DCX	I	显示80系列数据/命令选择 MPUl/F 和 4 线 SPl l/F。
20	SCL	I	WRX：写选通信号，写入数据时 WRX 在 80 系列 MPU I/F 中为“低”。 SCL：A SPl l/F 中的同步时钟信号。
21	CSX	I	80 系列的片选输入引脚（“低”使能）。
22-29	D0-D7	I/O。	用于 80 系列 MPU l/F 的 8 位双向数据总线和用于 RGB l/F 的 8 位输入数据总线。
30	GND	P	地面。
31	IM1	I/O。	接口类型选择。
32	IM0	我/0	接口类型选择。
33	GND	P	地面。
34	GND	P	地面。
35	D0P	I/O。	MIPI 接口的差分数据信号。
36	D0N	I/O。	MIPI 接口的差分数据信号。
37	GND	P	地面。
38	GND	P	地面。
39	CLKP	I	MIPI 接口的差分数据信号。
40	Clkn	I	MIPI 接口的差分数据信号。
41	GND	P	地面。
42	GND	P	地面。
43	MTP	P	MTP编程电源。正常情况下必须保持开路或连接到 GND。
44	GND	P	地面。
45	GND	P	地面。
