5.9英寸工业级AMOLED显示屏

5.9英寸AMOLED显示屏

产品功能

产品图

规格

产品应用

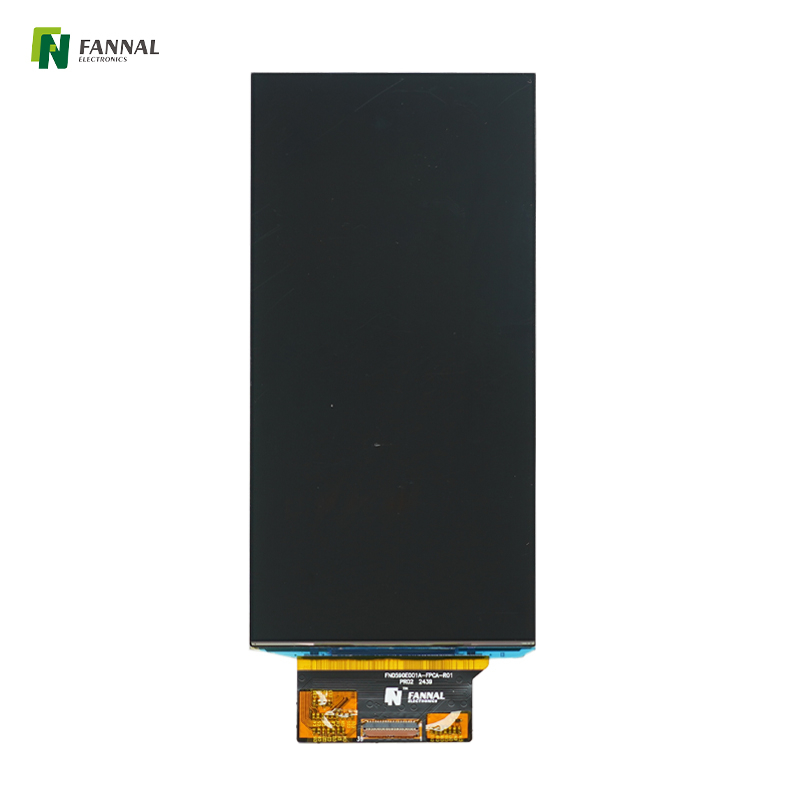

5.9英寸AMOLED显示屏，1080×2220，MIPI，400CD/m²

此AMOLED显示屏具有5.9英寸屏幕，分辨率为1080×2220，可提供400cd/m²的高亮度，并利用MIPI界面。

高分辨率显示： 该显示器的像素密度为1080×2220，可确保尖锐而清晰的图像，非常适合需要高质量视觉效果的应用。
AMOLED技术： 利用主动矩阵有机发光二极管（AMOLED）技术，每个像素都是自我发射的，可以具有深黑，鲜艳的色彩和高对比度。这使显示器高效且视觉上吸引人。
MIPI接口： 显示屏支持移动行业处理器接口（MIPI），以确保快速可靠的数据传输。这个行业标准的界面允许无缝集成到移动设备和手持设备中。

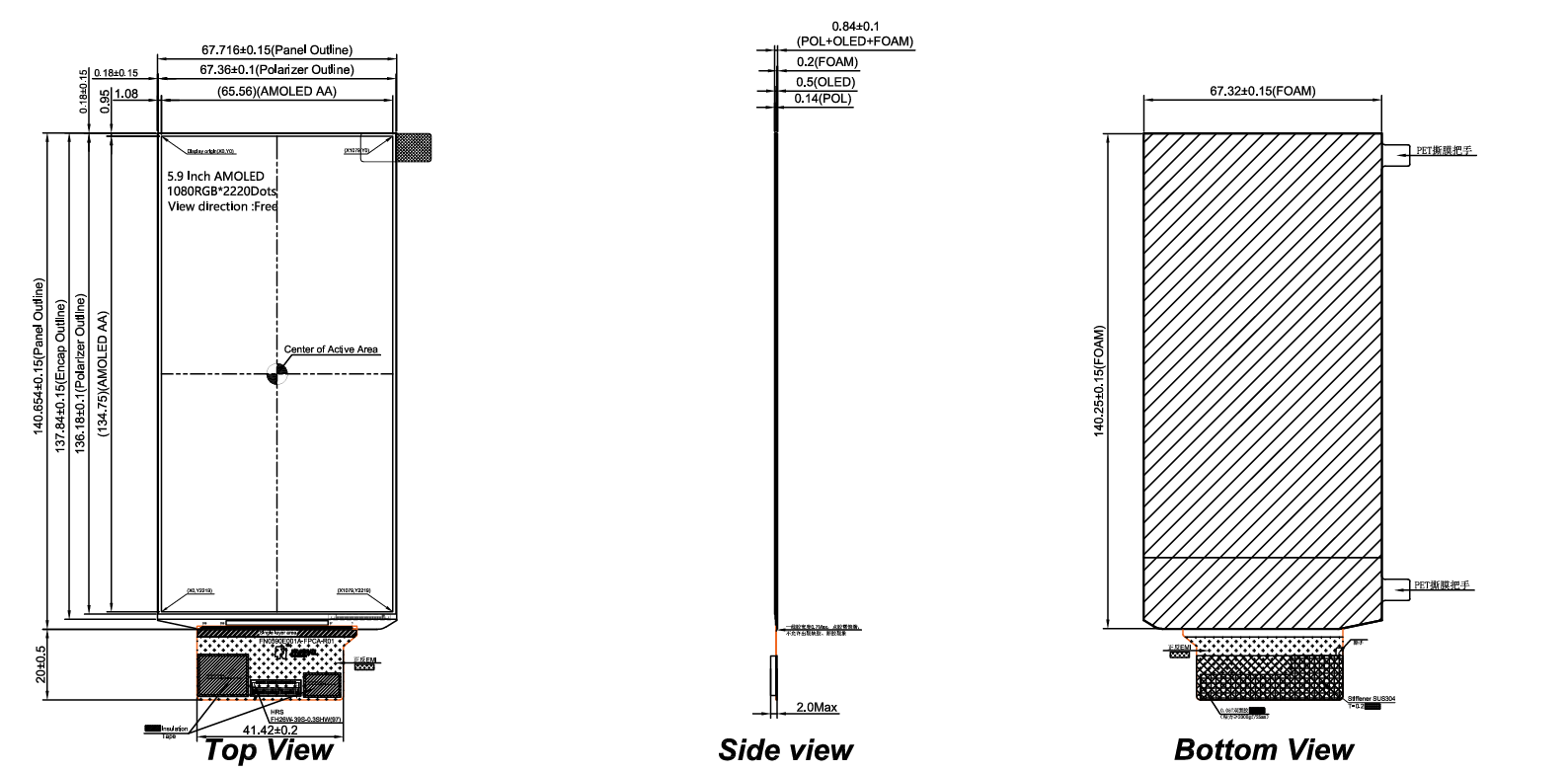

屏幕截图 2024-10-23 175621

一般规格：

界面：

销号	象征	I/O。	描述
1	GND	P	地面。
2	猫	P	面板负电源。
3	D3n	I	MIPI DSI负差分数据信号。
4	猫	I	面板负电源。
5	D3P	I	MIPI DSI阳性差分数据信号。
6	猫	P	面板负电源。
7	GND	P	地面。
8	NC	-	没有连接。
9	D0N	I	MIPI DSI负差分数据信号。
10	Elvdd	P	面板的正电源。
11	D0P	I	MIPI DSI阳性差分数据信号。
12	Elvdd	P	面板的正电源。
13	GND	P	地面。
14	Elvdd	P	面板的正电源。
15	Clkn	I	MIPI DSI负时钟信号。
16	avdd	P	信号模拟电压。
17	Clkn	I	MIPI DSI正时钟信号。
18	VCI	P	电源模拟电压。
19	GND	P	地面。
20	vddi	P	外部提供的I/O块的电源。
21	D1N	I	MIPI DSI负差分数据信号。
22	NC	-	没有连接。
23	D1P	I	MIPI DSI阳性差分数据信号。
24	EL_CTRL	O	PMIC控制信号。
25	GND	P	地面。
26	EL_EN	O	PMIC启用信号。
27	D2N	I	MIPI DSI负差分数据信号。
28	TE	O	监视TE（撕裂效果）逻辑的引脚信号。当该垫未激活时，信号保持低。
29	D2P	I	MIPI DSI阳性差分数据信号。
30	err_fg	O	测试MIPI状态的目的。
31	GND	P	地面。
32	resx	P	活跃的低。此信号用于重置设备，必须应用于初始化正确芯片。
33	NC	-	没有连接。
34	GND	P	地面。
35	NC	-	没有连接。
36	VTOP	P	OTP数据置图的外部电压输入。
37	NC	-	没有连接。
38	vddi	P	外部提供的I/O块的电源。
39	GND	P	地面。
