触摸屏设计与集成参考

正确的组装对于触摸系统的性能非常重要。以下是安装在液晶显示屏上的成品触摸屏的组装说明。

首页 » 知识中心 » 触控显示设计与集成

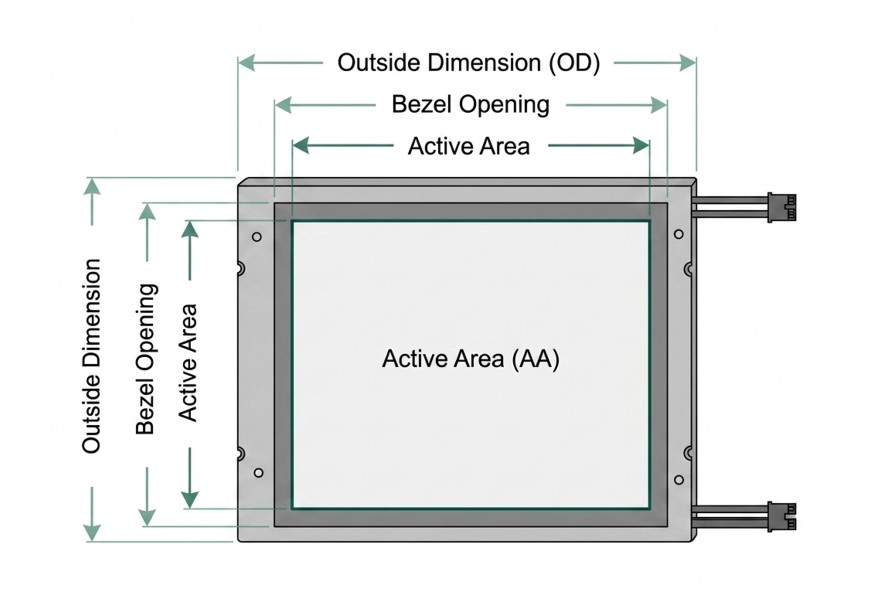

了解显示屏模块图纸

1. Outside Dimension (OD)：显示模块的总物理占地面积，包括金属框架。

2. Bezel Opening：金属框架内暴露显示屏的可见窗口区域。
3. Active Area (AA)：实际像素驱动的显示区域；通常与 PCAP 触摸面板的“关键区域”对齐，以实现最佳集成。

工程师注意事项： 对于光学贴合应用，请参阅完整机械图中的特定偏振器 (POL) 边界。为确保最佳性能，请避免在组装过程中接触偏光器区域。

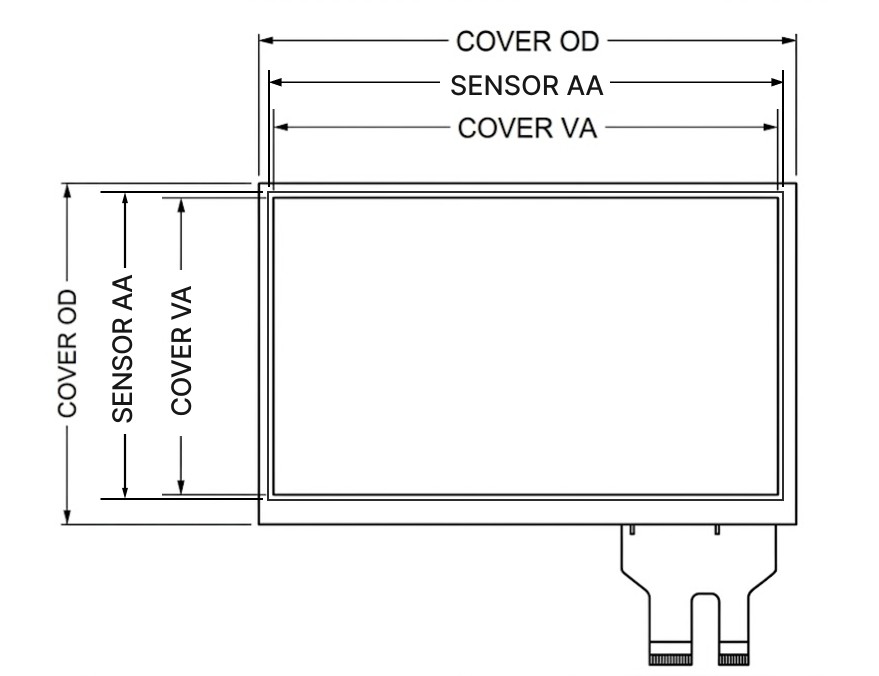

PCAP 触摸屏结构图，显示用于工业集成的 Cover OD、传感器 AA 和 Cover VA 尺寸

了解 PCAP 面板图纸

1. COVER OD（外部尺寸）：盖板玻璃的总物理边界，定义机械外壳和边框集成所需的精确外部尺寸。
2. SENSOR AA（活动区域）：触摸屏上发生坐标检测的功能感测区域；对触摸性能和灵敏度至关重要。
3. COVER VA（可视区域） ：盖板玻璃的透明区域，通常与显示器的可见窗口对齐；定义用户通过触摸屏可以看到显示内容的区域。

集成和组装指南

结构调整

COVER VA 必须与显示器的可见窗口精确对齐，以确保视觉清晰度并避免任何潜在的障碍。

最佳可见度

为了获得最佳显示性能，COVER VA 应位于显示器的活动区域和边框开口之间。

触摸精度

为了确保卓越的触摸响应能力，PCAP 的关键区域应与显示器的活动区域严格相关并对齐。

绝缘标准

如果正面机械框架由导电材料制成，则必须在框架和 PCAP 表面之间包含适当的绝缘层。

机械结构设计

设计前机械框架时，请确保其完全覆盖 PCAP 上的银色走线，以防止信号干扰或电气短路。

FPC&ESD安全

使用非导电材料（厚度≥1mm）将FPC与机械应力隔离；整个组装过程严格遵循防静电（ESD）协议。
