适用于高铁司机控制台的 34 英寸触摸显示屏

定制 34 英寸触摸显示模块,具有 EMI 屏蔽和全光学粘合功能,可实现可靠的铁路控制系统。
首页 » 铁路触摸屏驾驶员控制台

项目概况

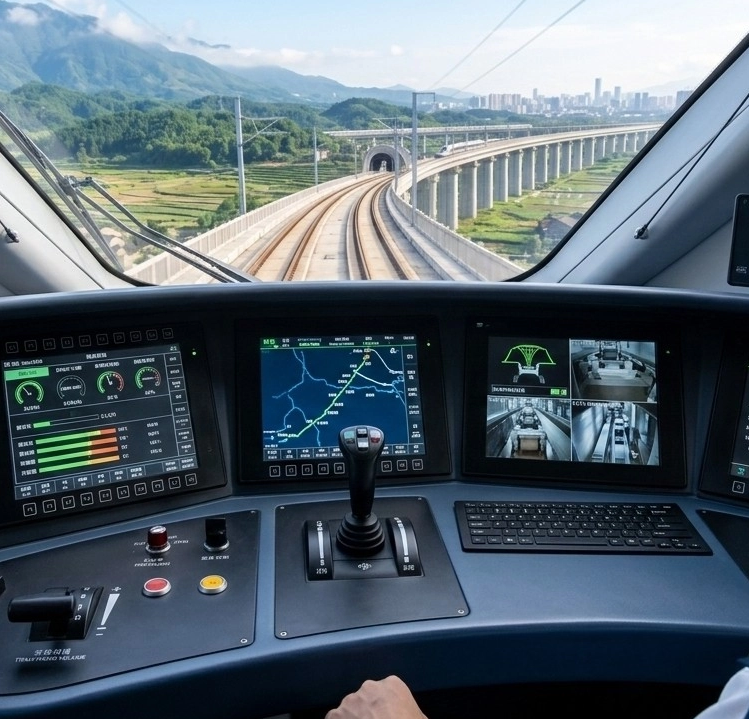

应用: 高速列车司机仪表控制台
面板尺寸: 34英寸TPM(触摸屏模块)

核心要求:
  • 在高电磁干扰环境下保持稳定的触控性能
  • 提供强大的抗静电放电 (ESD) 能力
  • 集成屏蔽结构,减少信号干扰
  • 确保铁路控制系统的长期可靠性
  • 采用全光学贴合,提高显示稳定性和耐用性

该系统必须在复杂的电气环境中可靠运行,同时保持铁路设备稳定的触摸性能和长生命周期的可靠性。

技术挑战:铁路触摸屏

客户在项目过程中发现了几个关键技术问题:

静电放电保护

铁路控制系统必须符合严格的 ESD防护标准 ,以防止运行过程中因静电放电而导致故障

电磁干扰

火车中的电气系统会产生显着的 EMI ,这会干扰触摸信号和显示稳定性

长生命周期可靠性

铁路设备通常 部署周期较长,大约每 8年进行一次系统升级.
,因此显示模块需要高耐用性和稳定的元件供应。

集成要求

客户需要 完全粘合的显示结构(OCR 光学粘合) 以提高结构稳定性和显示性能。

定制铁路触摸显示解决方案设计

为了满足铁路控制系统的可靠性和抗干扰性要求,FANNAL开发了一款针对高速列车司机控制台进行优化的定制34英寸触摸屏模块(TPM)。
  • 强化玻璃罩


    显示模块采用 3 毫米强化盖玻璃, 增强结构完整性和长期耐用性。

    较厚的盖板玻璃有助于保护显示模块免受运输设备中可能发生的机械应力、振动和冲击。加固结构还提高了整体系统的稳健性,有助于在较长的部署周期内保持稳定运行。
  • 抗紫外线表面处理

    为了提高长期耐用性,防护玻璃包括 抗紫外线油墨印刷和额外的紫外线防护处理.

    铁路设备在长期运行期间可能会经历持续的光照。抗紫外线设计有助于防止印刷区域变色、材料老化和降解,确保长期稳定的外观和性能。
  • EMI屏蔽触摸屏

    触控面板结构 整合了 EMI屏蔽层 ,可减少周围电气系统电磁干扰的影响。

    铁路控制环境通常包含车载设备产生的高水平电气噪声。屏蔽设计有助于保持稳定的电容感应性能并降低触摸信号干扰的风险。
  • 工业触摸控制器


    触摸系统由驱动 ILI2323触摸控制器,具有很强的抗噪声能力和稳定的多点触摸性能。

    该工业级控制器有助于确保在电磁干扰和电噪声可能影响标准电容式触摸系统的环境中可靠的触摸操作。
  • 工业液晶面板

    显示模组采用 知名面板厂家原装液晶面板,保证稳定的显示质量和长期供货。

    使用原装面板有助于在各个生产批次中保持一致的亮度、色彩性能和可靠性,这对于具有延长生命周期要求的铁路设备非常重要
  • OCR全光学贴合

    显示模块的 盖板玻璃与液晶面板之间采用 OCR全光学贴合。

    光学粘合通过最大限度地减少内部反射来提高显示清晰度,同时显着增强模块的结构完整性,以抵抗振动和环境应力,使其成为要求苛刻的运输和工业控制应用的理想选择。

适用于铁路控制台系统的可靠触摸显示屏

最终解决方案提供了高可靠性的 34 英寸触摸显示模块,专为铁路控制系统苛刻的电气环境而设计。
该系统通过集成强化玻璃盖板、触摸屏结构内的EMI屏蔽以及工业级触摸控制器,有效提高了抗 电磁干扰和静电放电的能力,确保列车司机控制台中稳定的触摸交互。

全OCR光学贴合进一步增强了显示模块的结构稳定性,同时提高了光学清晰度和长期耐用性。

因此,该显示模块可提供:
  • 改善 复杂车载电气环境的 ESD 和 EMI 抗性
  • 增强结构耐用性,实现长部署周期
  • 铁路控制系统中稳定的电容式触摸性能
  • 符合 8 年设备升级周期的可靠运行

该解决方案现已集成到 高速列车司机控制台系统中,支持铁路控制设备稳定可靠的运行。

您的设备需要定制工业触摸显示屏吗?

如果您正在开发需要 高可靠性触摸显示屏的设备,FANNAL可以通过定制的显示屏和触摸集成解决方案来支持您的项目。
