工业显示项目中的设计现实

根据已部署的工业项目，显示系统的设计必须考虑以下现实限制：

24/7 连续运行
恶劣和混合环境（温度、灰尘、潮湿、振动）
不理想的用户交互（手套、湿手、强环境光）
设备级集成而不是成品
长产品生命周期和维护考虑

Fannal 如何设计工业显示器？

工业显示器设计注重长期稳定性、环境耐受性和可靠的系统集成。 Fannal 根据实际操作条件而非理论规格设计工业显示器。

环境和机械可靠性

宽温操作

设计用于在 –20 °C 至 +70 °C 的温度范围内连续运行，并提供适用于特殊工业环境的扩展温度选项。
防尘防水

标准设计符合 IP65 标准 ，可实现全面的防尘、防雨或冲洗。
IP67 选项支持短期浸入式应用，例如室外机柜和车载系统。
可以针对特定用例评估 IP68保护。

抗冲击和抗冲击

专为承受振动、跌落和机械冲击而设计，通常满足 IK07 或更高要求，而固定室内系统通常遵循 IK06 要求。

光学性能和系统稳定性

高亮度和可见度： 700–1000 尼特 亮度。
表面处理
防眩光和防水表面处理，采用抗紫外线油墨。
光学粘合和材料选择使用
防紫外线结构, AB 胶和 耐候 OCA 来减少泛黄并保持光学稳定性。
EMI / EMC 抗干扰设计通过经过验证的
EMI / EMC 性能，包括 EMI、ESD（空气 ±15 kV / 接触 ±8 kV）、RS、EFT 和 CS 测试， 最大限度地减少信号丢失和误触。

界面和结构选项

触控接口支持USB和I²C，采用COB结构，与COF设计相比，抗干扰性能更高，维护更方便，生命周期更长。

与我们的专家交谈

工业应用

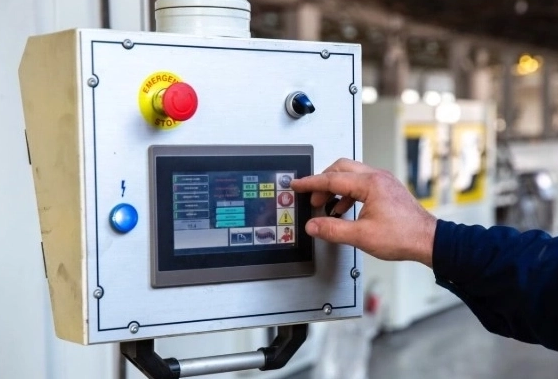

智能制造与自动化

适用于生产线、机器人、AGV/AMR 系统的 HMI。
电梯和建筑系统

电梯显示屏、触摸控制面板和智能建筑界面。
能源与电力

变电站监控、智能电网柜、ESS 和 ATEX 控制面板。
交通和公共交通

轨道交通控制台、站台信息显示器、充电站终端。
物流仓储

AGV/叉车显示器、分拣系统 HMI、仓库仪表板。
恶劣和特殊的环境

医疗和实验室设备、环境控制系统、食品加工线、采矿和重型机械。

工业触摸显示屏案例研究

以下是几个实际项目，显示屏了我们的定制触摸显示模块是如何设计来满足不同的环境和可靠性要求的。

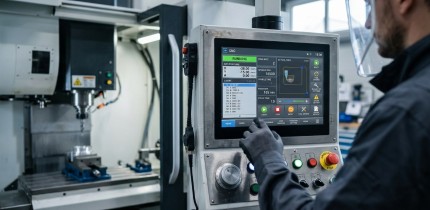

用于机器控制系统的工业触摸显示器
主要特点： 坚固耐用的 15 英寸触摸显示器，专为在恶劣、高振动的工业环境中 24/7 稳定运行而设计。它具有高亮度、宽温度显示屏，并提供完整的集成组件以简化安装。

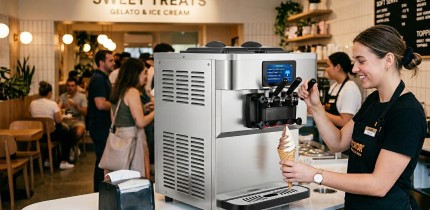

适用于冰淇淋机的耐冲击触摸显示屏
主要特点： 这款 4.3 英寸 TPM 具有极耐冲击的防护玻璃，确保在繁忙的商业厨房中对清洁化学品和温度波动具有卓越的耐用性。在连续、重负荷使用下，它可以保持长期的光学清晰度和结构完整性。
适用于阀门控制系统的高亮度触摸显示屏

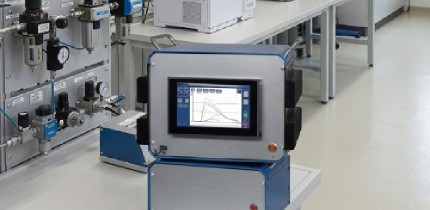

主要特点： 这款 7 英寸 TPM 具有高亮度、宽温显示屏，专为在阀门和压力控制环境中实现稳定的触摸性能而设计。它确保专用工业控制器可靠、24/7 运行和一致的精度。

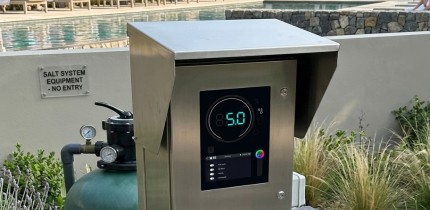

用于室外泳池自动化的工业触摸显示屏
主要特点： 这款 5 英寸 TPM 具有高亮度、抗紫外线显示屏，专为在阳光下清晰可读且在咸水环境中长期户外耐用而设计。它可确保稳定的电容式触摸性能和在宽温度范围内可靠的操作，从而无缝集成到泳池自动化外壳中。

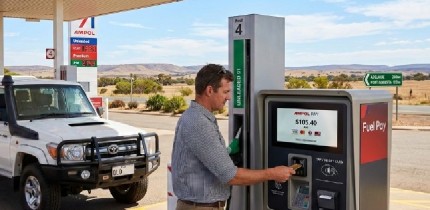

适用于燃油支付终端的工业触摸显示屏
主要特点： 这款 12.1' TPM 采用升级的 5mm 盖板玻璃解决方案，旨在增强半户外环境中的触摸灵敏度和一致的多点触摸稳定性。它为加油站支付终端提供卓越的响应能力，同时保持高流量公共使用所需的机械稳健性。

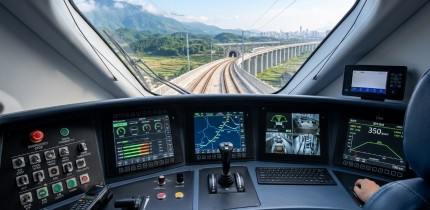

高铁司机控制台工业触摸显示屏
主要特点： 这款 34 英寸 TPM 采用高性能屏蔽结构和光学粘合，可确保高 EMI 铁路环境中稳定的触摸性能。它为在复杂电气条件下运行的高速列车仪表控制台提供卓越的 ESD 抗性和长期可靠性。

案例解决方案示例

工业级触摸控制器：专为在电噪声工业环境中稳定的触摸性能而设计。

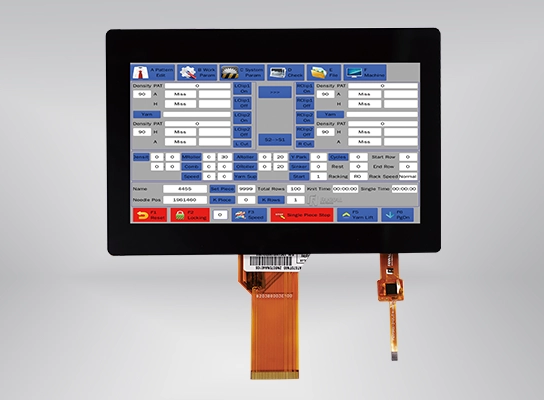

7 英寸和 10.1 英寸 TFT 显示屏选项：针对工业 HMI、控制面板和嵌入式系统优化的常见外形尺寸。
PCAP 触摸和 TFT 光学粘合：提高光学清晰度，同时增强机械稳定性和抗振性。
宽工作温度支持：专为在不同的工业温度条件下可靠运行而设计。
集成EMI屏蔽设计：减少电磁干扰，确保系统性能一致。
Fannal 内部工程和制造：实现质量控制、定制和长期供应支持。
