适用于工业控制系统的 7" 高亮度触摸显示屏

为工业控制设备（包括阀门系统、压力测量装置和热流道控制器）定制触摸显示解决方案。

首页 » 知识中心 » 案例研究 » 适用于工业阀门控制系统的高亮度触摸显示屏

项目概况

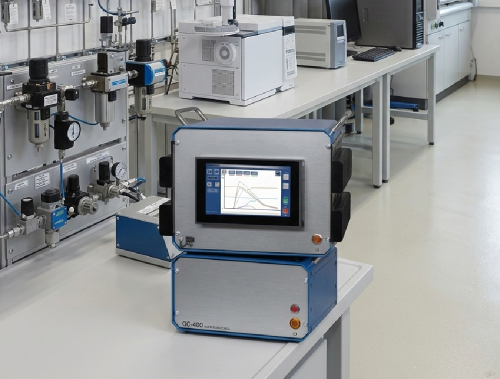

应用： 用于阀门控制系统、压力监测装置、热流道控制器的工业控制设备。
面板尺寸： 7英寸TPM

年产量： 1000 件

核心要求： 这些系统通常安装在需要高亮度、宽温度耐受性和可靠触摸性能的工业环境中。

该项目需要一款能够在恶劣环境条件下可靠运行的7英寸工业触摸显示模组。

该工业触摸显示屏的主要挑战

产量小

该项目需要定制显示屏，但年量 1,000 单位 使得完全定制的设计在经济上不可行。我们通过提供一个解决了这个问题 广告适合的现有解决方案 to 平衡性能和成本。

工业环境中的高可见度

工业设备通常安装在明亮的车间或环境光较强的机器附近。所需显示器 高亮度、宽视角 以保持可读性。

可靠的触摸性能

操作员经常与控制界面交互。

触摸屏需要提供 响应稳定、耐久性高.

与我们的专家交谈

由 FANNAL 提供的端到端设计和支持

适应的标准解决方案

年需求量约为 1000 台，开发完全定制的显示模块将增加成本和交货时间。

FANNAL 因此调整了 现有的显示解决方案 来满足客户的要求。

关键定制包括：

改进的 盖板玻璃设计
添加了 客户指定的连接电缆
优化的 触摸界面支持

来自FANNAL的直接支持

FANNAL绕过传统分销商渠道，提供 直接订购和发货支持。

这启用了：

更快的工程反馈
灵活的项目协调
快速适应小批量项目的现有解决方案
快速交付样品以支持更快的产品开发
直接工厂访问，包括现场制造审查

工程支持

除了提供显示模块之外，FANNAL 还在 集成过程中提供工程指导.

支持包括：

专家设计咨询并深度参与新产品开发（NPD）。
塑料件粘合和组装的技术咨询
可靠模块安装的集成建议
在客户的新产品开发过程中提供支持

技术实施者：FANNAL

触控面板设计

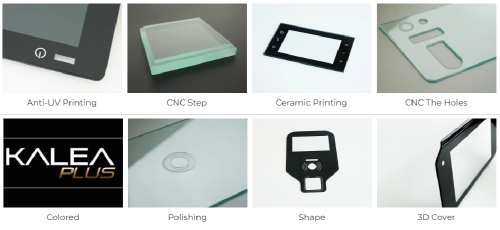

盖玻片

1.8mm黑色盖板玻璃
AGC玻璃基板
化学强化
AG蚀刻表面处理

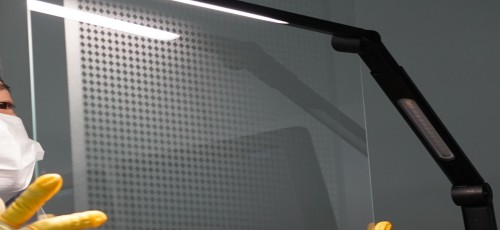

触摸传感器

DITO 传感器结构
控制器：Microchip maXTouch mxT1664T3
双接口：IIC + USB

这种配置提供稳定的多点触控性能和灵活的系统集成

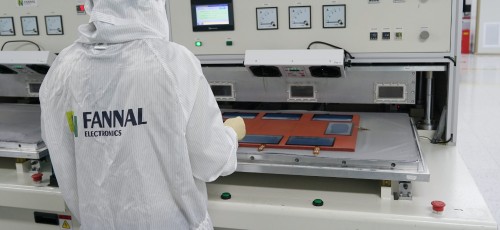

触控整合

TP 粘合：SCA 光学粘合
TPM 集成：框架粘合结构

这种设计平衡了光学性能和制造效率。

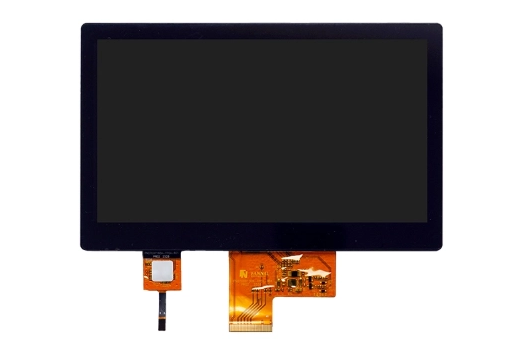

显示模块

显示性能

尺寸：7 英寸
分辨率：1024 × 600
视角：IPS，85 / 85 / 85 / 85（全视角）
亮度：1100 cd/m⊃2;

可靠性和环保性能

显示接口：LVDS
背光寿命：50,000 小时
工作温度：-20 ~ 70 °C
存储温度：-30 ~ 80 °C

7英寸高亮度触摸显示屏的结果

交付的显示模块成功满足了客户对 亮度、耐用性和系统集成的要求。

该解决方案已应用于多种工业控制设备，包括：

阀门控制系统
压力测量设备
热流道控制器该项目显示屏了 FANNAL

在保持可靠性能的同时， 使标准显示平台适应小批量工业应用的 能力。
