IK10 级抗冲击显示解决方案

IK10 显示技术，适用于耐冲击 TFT 和触摸屏。了解工业和户外应用的设计因素、测试方法和定制解决方案。

首页 » 产品 » IK10 抗冲击显示器

IK10 对于显示屏意味着什么？

IK 等级衡量设备对机械冲击的抵抗力。 IK10 是最高的防护级别之一，相当于 20 焦耳 (20J) 的冲击能量。

对于 TFT LCD 和触摸屏，实现 IK10 不仅仅是使用更厚的玻璃。它涉及完整的系统级设计，包括：

盖板玻璃强度
光学贴合结构
机械加固
安装方法和应力分布

在实践中，IK10并不是单一的材料规格，它体现了 综合的抗冲击设计能力。

IK10 测试和验证

通过标准化冲击测试来验证IK10 合规性，例如：

钢球冲击测试（定义重量和跌落高度）
多点冲击测试
摆锤或跌落冲击测试

主要评估标准包括：

玻璃是否破裂
触摸功能是否仍可运行
显示屏是否继续运行

在设计阶段早期考虑测试要求有助于降低开发风险

IK 等级和冲击能量（Amd 1:1998 中更改的值）
IK等级	IK00	伊科01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
冲击能量（焦耳）	*	0.15	0.2	0.35	0.5	0.7	1	2	5	10	20

索取报价

IK10 触摸显示屏的关键设计因素

为了达到 IK10 等级，必须考虑几个关键的设计元素：

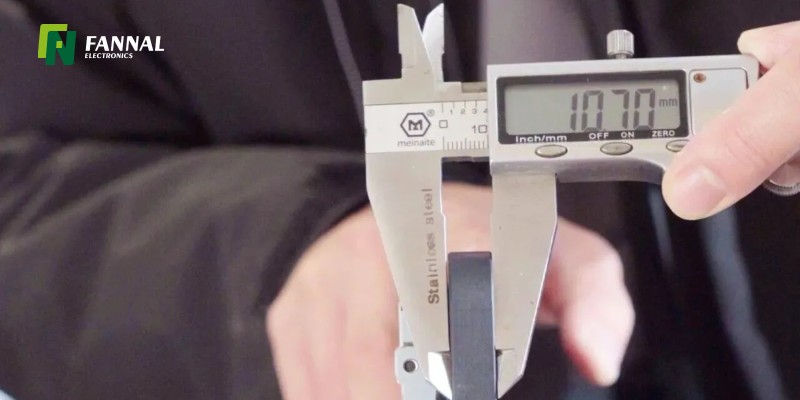

1. 盖板玻璃设计

典型厚度： ≥ 4mm（根据尺寸优化）
材料： 钢化玻璃（通常≥4mm）或化学强化玻璃（通常<4mm）。
表面处理： AG（防眩光）、AR（防反射）和AF（防指纹）涂层。
加工： 精密数控钻孔、定制形状和丝印徽标。

定制工程支持
我们根据您的具体应用和显示器尺寸提供厚度、材料选择和表面光洁度的优化建议。完全定制可满足所有机械和光学要求。

2. 光学贴合

提高整体结构强度
降低玻璃在撞击下破碎的风险
通过减少反射提高户外可读性

对于 IK10 项目，通常需要光学粘合

3、机械结构

加固框架或金属边框
减震设计，减少应力
集中显示模块与外壳之间正确集成

4. 安装方法

嵌入式安装比浮动设计更耐冲击
正面安装提高了防破坏性能
通常与密封结构结合使用以实现 IP 保护

IK10 触摸屏技术

不同的触摸技术在 IK10 要求下的表现不同：

电阻式触摸

· 天然抗冲击
· 适用于工业环境
· 用户体验有限（单点触摸，透明度较低）

PCAP（投射电容式触摸）

· 使用最广泛的解决方案
· 支持多点触控和手套操作
· 需要更厚的盖板玻璃以满足 IK10

IK10显示屏的典型应用

IK10 级显示器通常用于具有高撞击或故意破坏风险的环境中：

户外信息亭
电动汽车充电站
工业控制面板

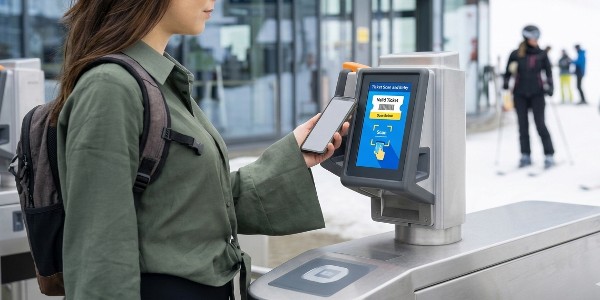

售票机
公共交通系统

这些应用通常涉及：
频繁使用 + 潜在的物理撞击或故意破坏

IK10 与 IP 等级：有什么区别？

IK 和 IP 等级通常同时需要，但用途不同：

IK 等级：防止机械冲击
IP 等级：防水和防尘

例如：

IK10 = 抗冲击性高达 20J
IP65 = 防尘 + 喷水保护

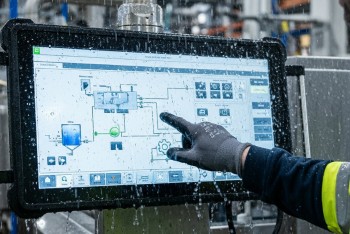

在实际项目中，IK10 通常与 IP65 或 IP67 结合使用

IK10 触摸显示屏的关键设计因素

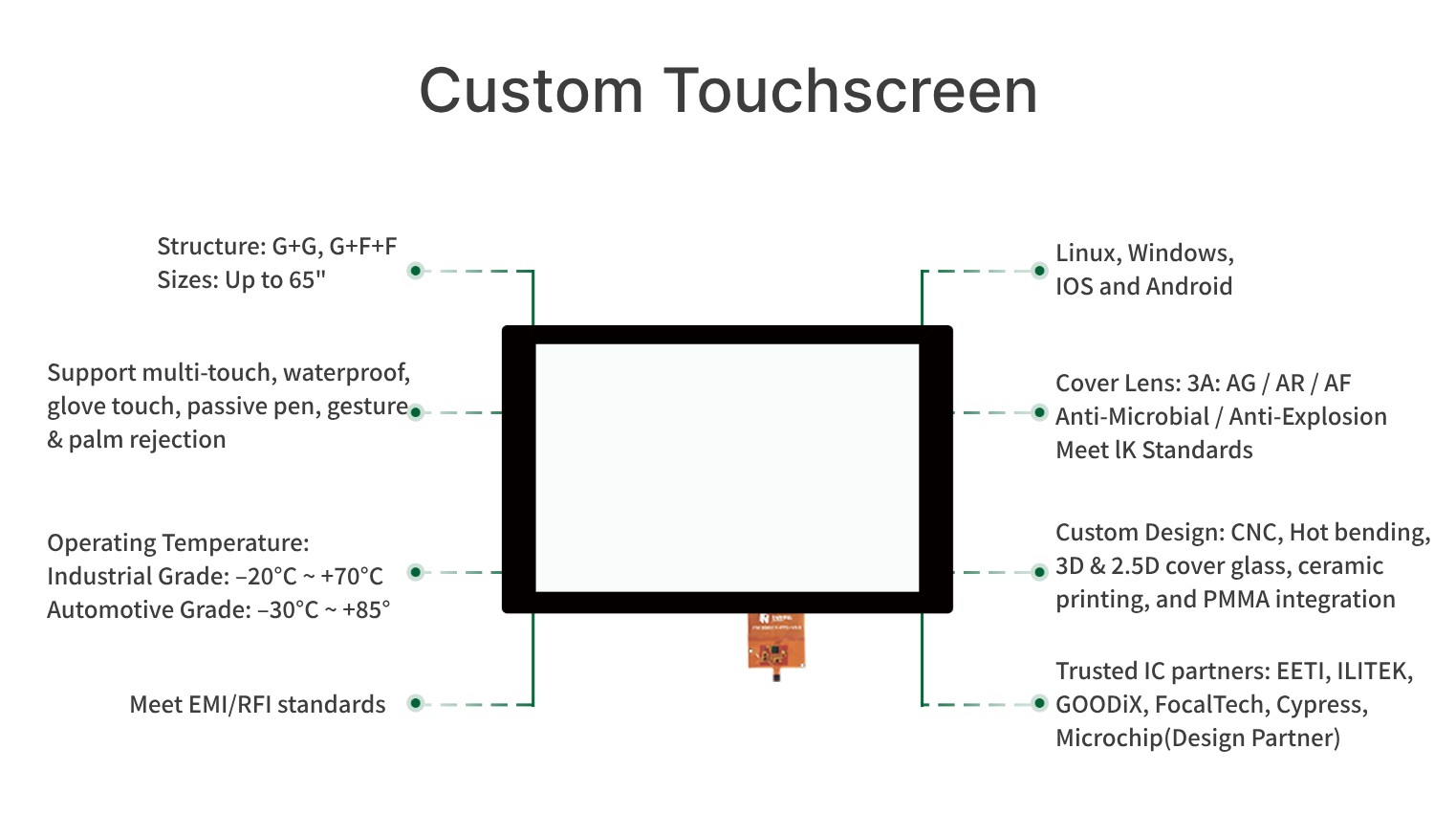

IK10 显示器通常是根据应用需求定制设计的。我们提供：

尺寸范围：7” 至 32”+
高亮度，阳光下可读

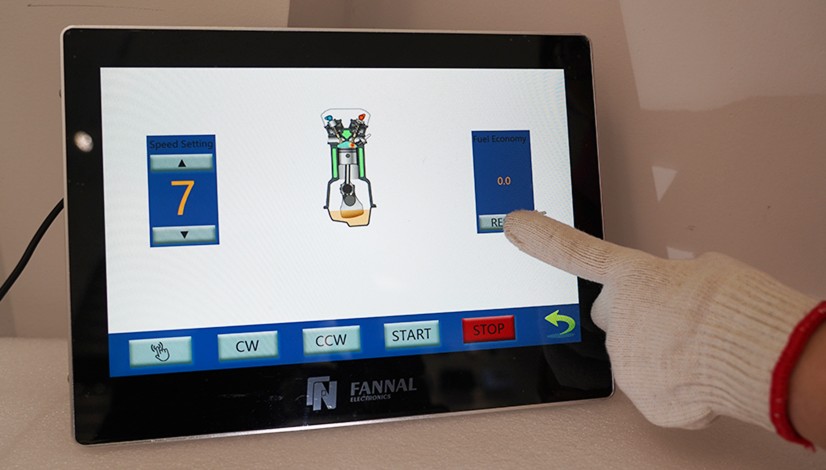

PCAP 触摸（支持手套和湿触摸）
OCA / OCR 光学贴合
接口定制（HDMI、LVDS、MIPI 等）
工业生命周期长期供应

IK10 不是标准产品，而是根据应用需求定制的解决方案

与我们的专家交谈

IK10 显示定制优势

IK10项目的主要挑战在于系统集成而不是单个组件：

机械结构和显示集成
触摸传感器和盖板玻璃协调
平衡光学性能和机械强度
测试和认证支持

作为定制显示解决方案提供商，我们支持：

早期设计咨询
IK 评级可行性评估
原型设计和验证
长期供应和版本控制

常问问题

Q 我们可以提供 IK10 测试吗？

A
是的。我们的工厂可以进行内部 IK10 冲击测试。测试包括在标准高度和位置进行钢球冲击，以验证玻璃强度和触摸性能。
Q IK10 与防破坏相同吗？

A
不是。IK10 是标准等级； “防破坏”是一种应用描述。防破坏设备可能符合 IK10，但 IK10 只能保证抵抗高达 20J 的机械冲击。
Q IK10 是否适合所有户外应用？

A
未必。 IK10 仅涉及抗冲击性，而不涉及防风雨。除了 IK10 之外，室外安装还需要 IP 保护、阳光下可读的亮度和温度耐受性。
Q IK10显示屏可以定制大尺寸吗？

A
是的，IK10设计可以应用于大于32英寸的屏幕。大型显示器需要更厚的玻璃或加固框架结构，以在整个表面上保持 IK10 保护。
Q 温度如何影响 IK10 性能？

A
极端温度会影响触摸灵敏度，但不会影响结构 IK10 合规性。显示电子设备和触摸传感器需要适当的热管理。 IK10 等级严格衡量冲击力，而不是热弹性。
Q IK10 等级如何影响显示器的长期耐用性？

A IK10 确保抗冲击性，延长高风险环境中的使用寿命。通过承受高达 20J 的冲击，显示屏玻璃和触摸传感器承受的机械应力更小，从而减少了维护和更换需求。
