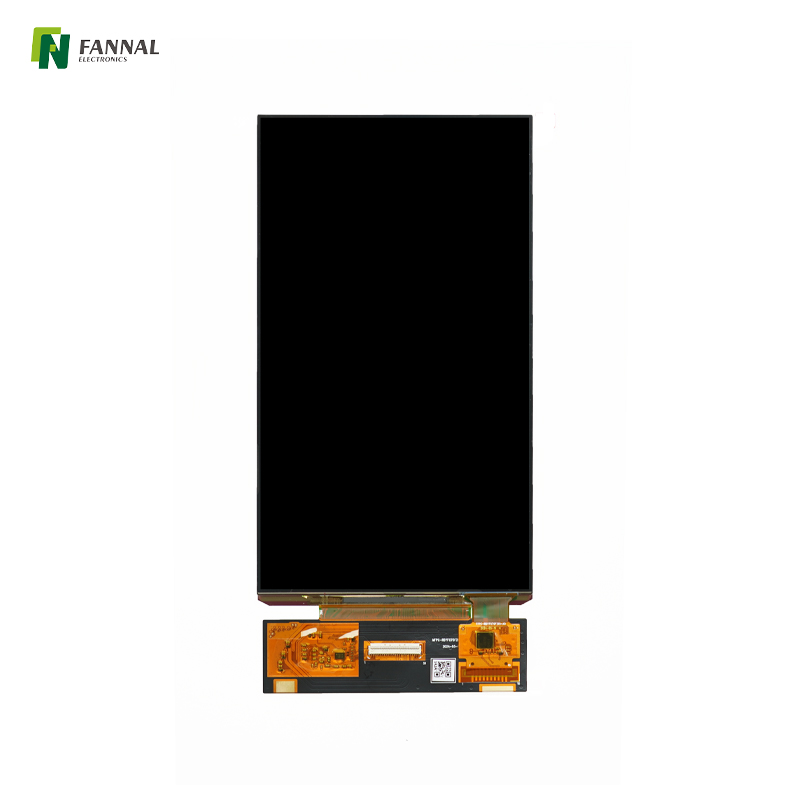

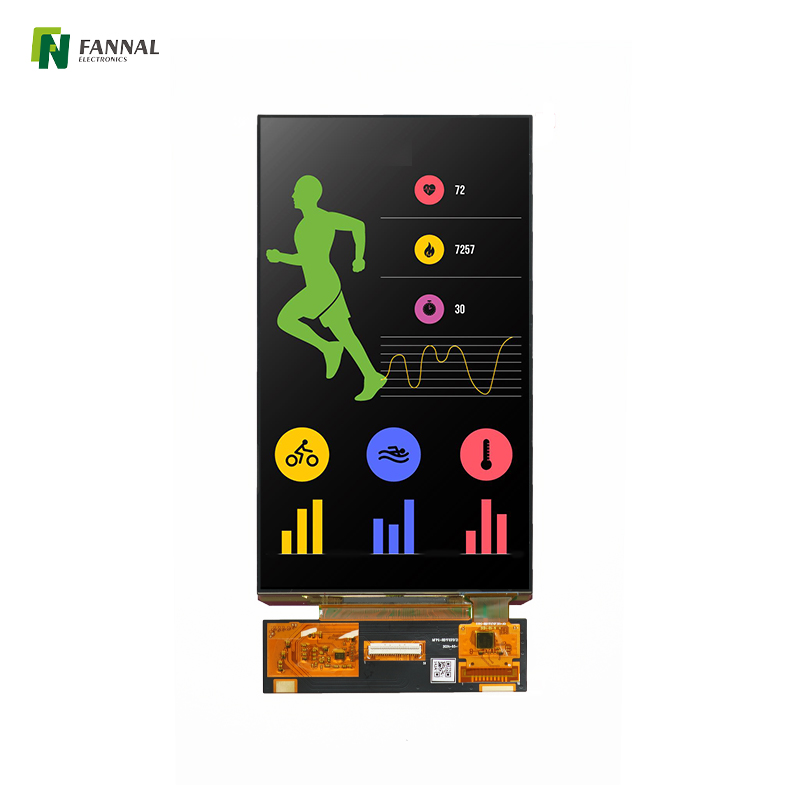

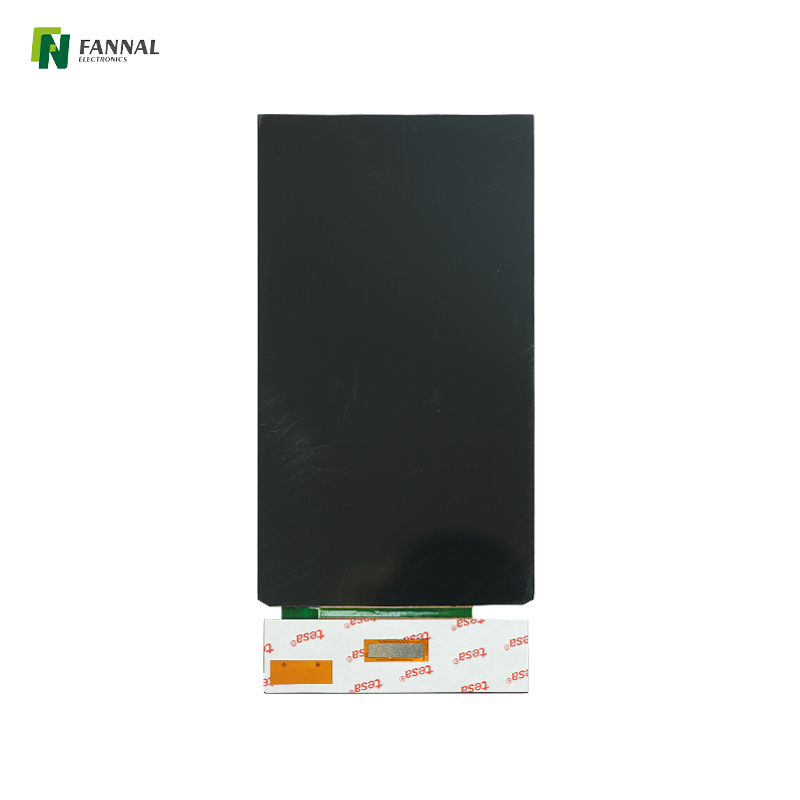

7.0英寸AMOLED显示屏,1080×1920,MIPI,600CD/m²
该AMOLED显示屏具有7.0英寸屏幕,分辨率为1080×1920,可提供600cd/m²的高亮度,并利用MIPI界面。它的细长外形和先进技术使其适合各种应用,包括可穿戴设备,便携式游戏机,医疗仪器和汽车显示器。
汽车系统: 适用于汽车仪表板或信息娱乐系统,显示屏的清晰度和丰富的颜色复制确保了用于导航,多媒体和车辆信息的用户友好界面。
便携式电子设备: 适合便携式设备(例如手持游戏机或电子阅读器),此显示的高分辨率和能源效率可提供持久的性能,同时保持充满活力的图像质量。
智能家居设备: 显示屏可以集成到智能家庭控制面板中,提供一个清晰直观的界面,用于管理从照明到安全性的家庭自动化系统。
这个7.0英寸AMOLED显示屏是用于要求高清视觉效果和响应式触摸功能的应用程序的强大解决方案,为现代设备提供了最佳的性能,能源效率和视觉质量的平衡。
一般规格:
LCD尺寸(英寸): | 7.0(对角线) |
解决: | 1080(h)×1920(v) |
像素音高: | 80.5(h)x80.5(v) |
活动区域(MM): | 86.94(H)×154.56(V) |

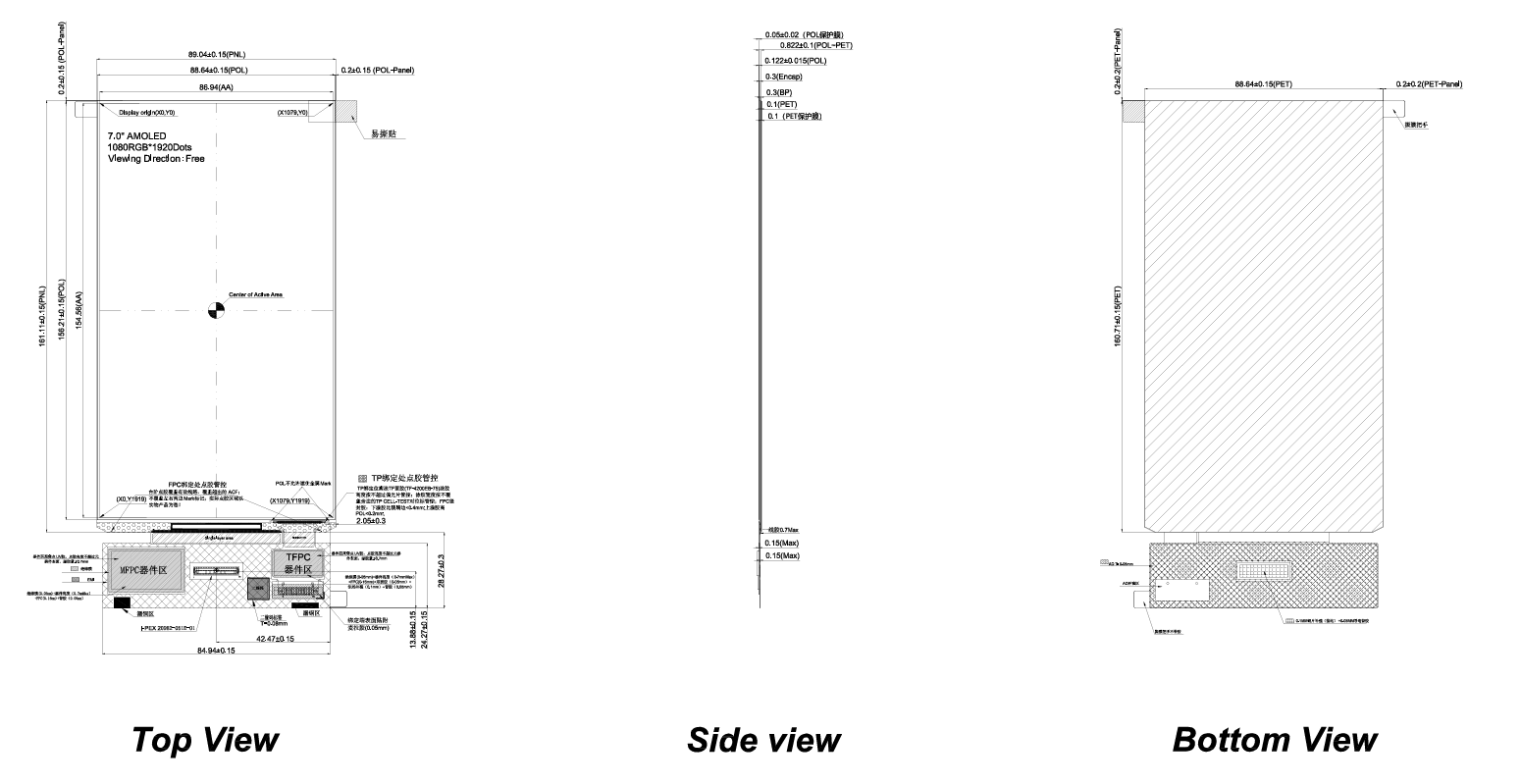

模块大小(mm): | 89.04×161.11×0.822 |
显示类型: | Amoled |
界面: | mipi |
查看方向: | 全部 |
电源供应: | 3.3 |
亮度(CD/M2): | 600(典型) |
界面:
销号 | 象征 | I/O。 | 描述 |
1 | NTP_PWR | P | OTP面板。 |
2 | VCI | P | 电源模拟电压。 |
3 | avdd_en | I | AVDD启用信号。 |
4 | Swire | O | SWIRE协议设置POWER IC的引脚。 |
5 | TE | O | 同步信号从面板输出以避免撕裂效果。 |
6 | 重置 | I | 重置信号输入。 |
7 | GND | P | 地面。 |
8 | D2N | I | MIPI DSI负差分数据信号。 |
9 | D2P | I | MIPI DSI阳性差分数据信号。 |
10 | GND | P | 地面。 |
11 | GND | P | 地面。 |
12 | D1N | I | MIPI DSI负差分数据信号。 |
13 | D1P | I | MIPI DSI阳性差分数据信号。 |
14 | GND | P | 地面。 |
15 | GND | P | 地面。 |
16 | Clkn | I | MIPI DSI负差分数据信号。 |
17 | CLKP | I | MIPI DSI阳性差分数据信号。 |
18 | GND | P | 地面。 |
19 | GND | P | 地面。 |
20 | D0N | I | MIPI DSI负差分数据信号。 |
21 | D0P | I | MIPI DSI阳性差分数据信号。 |
22 | GND | P | 地面。 |
23 | GND | P | 地面。 |
24 | D3n | I | MIPI DSI负差分数据信号。 |
25 | D3P | I | MIPI DSI阳性差分数据信号。 |
26 | GND | P | 地面。 |
27 | GND | P | 地面。 |
28 | vddi | P | 显示驱动程序IC接口和逻辑系统的电源。 |
29 | vddi | P | 显示驱动程序IC接口和逻辑系统的电源。 |
30 | GND | P | 地面。 |
31 | GND | P | 地面。 |
38-41 | Elvdd | P | 面板的电源。 |
42 | avdd | P | 信号模拟电压。 |
43 | avdd | P | 信号模拟电压。 |
44 | GND | P | 地面。 |
45 | GND | P | 地面。 |
46 | tp_avdd | P | 电源。 |
47 | tp_scl | I/O。 | I2C时钟信号。 |
48 | TP_INT | O | 中断信号,主张请求主机开始新的转移 |
49 | TP_SDA | I/O。 | I2C数据信号。 |
50 | TP_1.8V | P | 电源。 |
51 | tp_rst | I | 外部重置信号。 |
应用
AMOLED显示器由于其鲜艳的颜色,高对比度和低功耗而广泛用于各种应用中。这是一些关键应用程序:
支付系统 | 运输 | 电子自行车 | |
户外的 | 工业面板 | 医疗设备 | 纹状体设备 |
工程厂 | 摩托车 | 售货机 | 家庭申请 |
