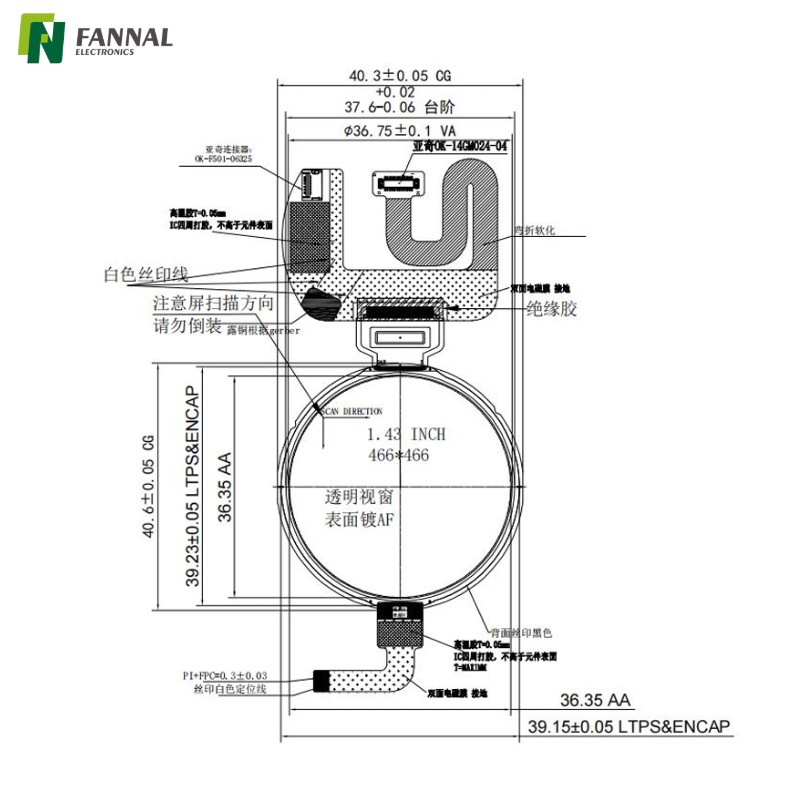

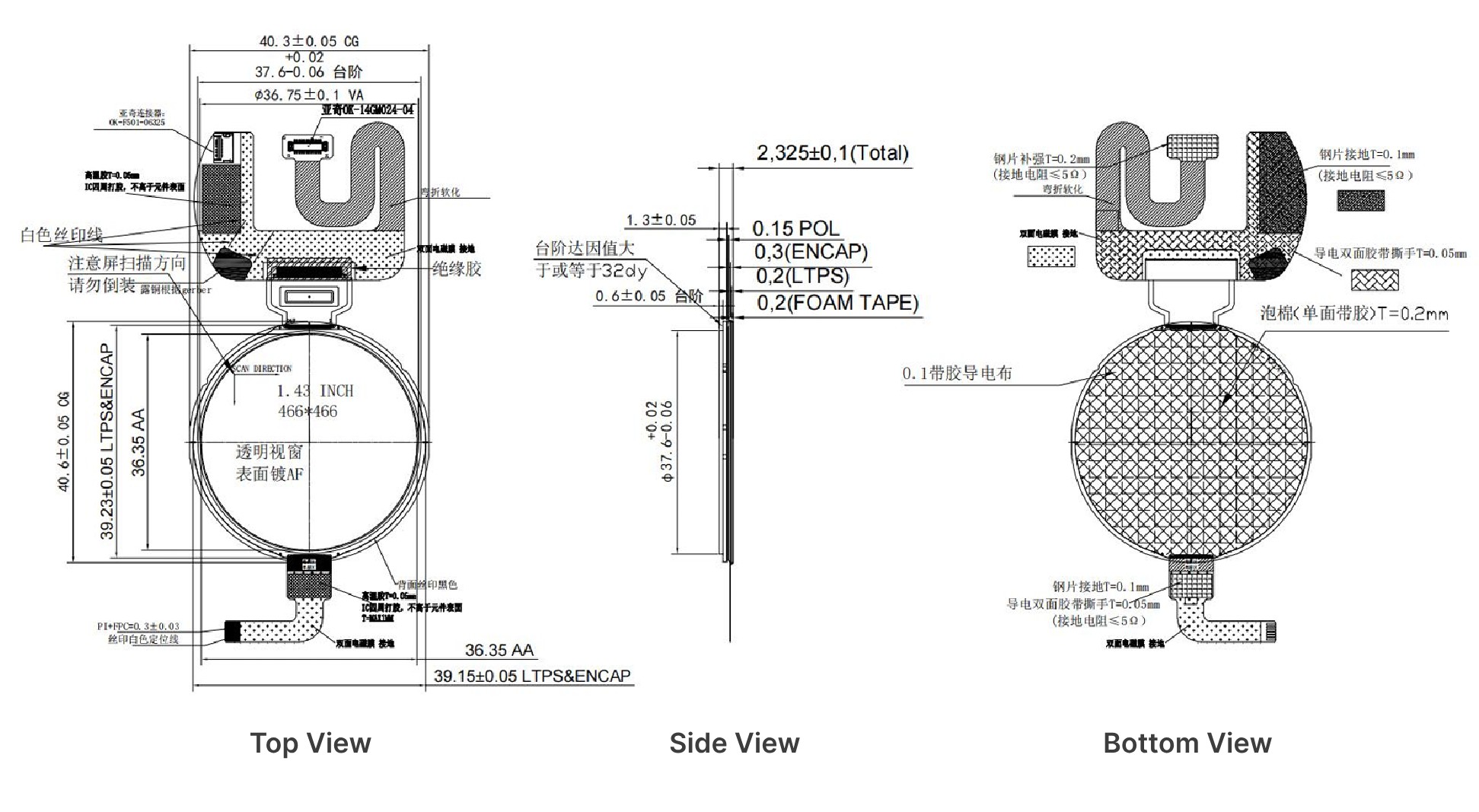

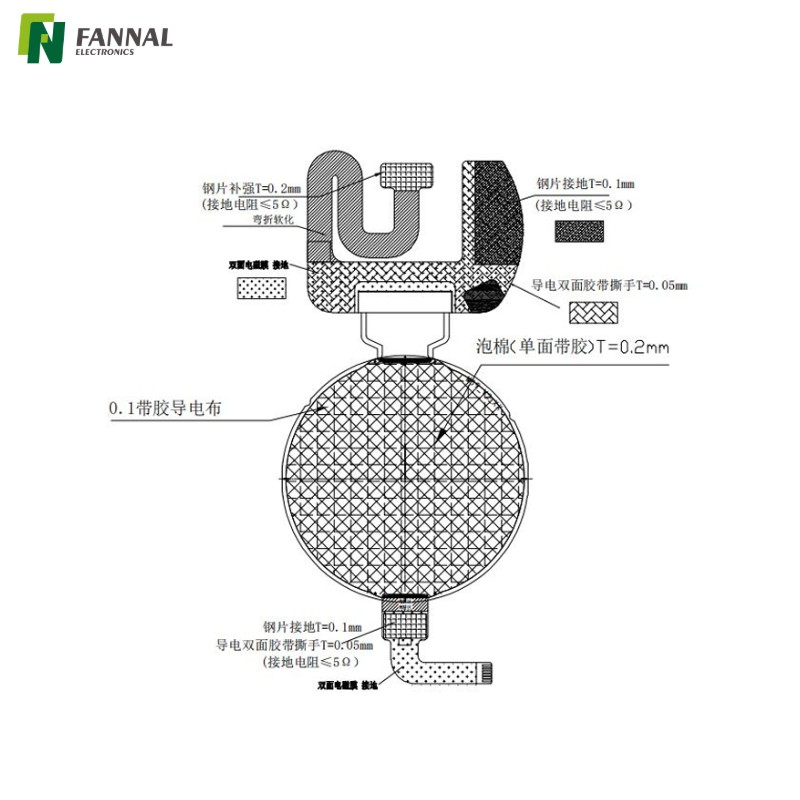

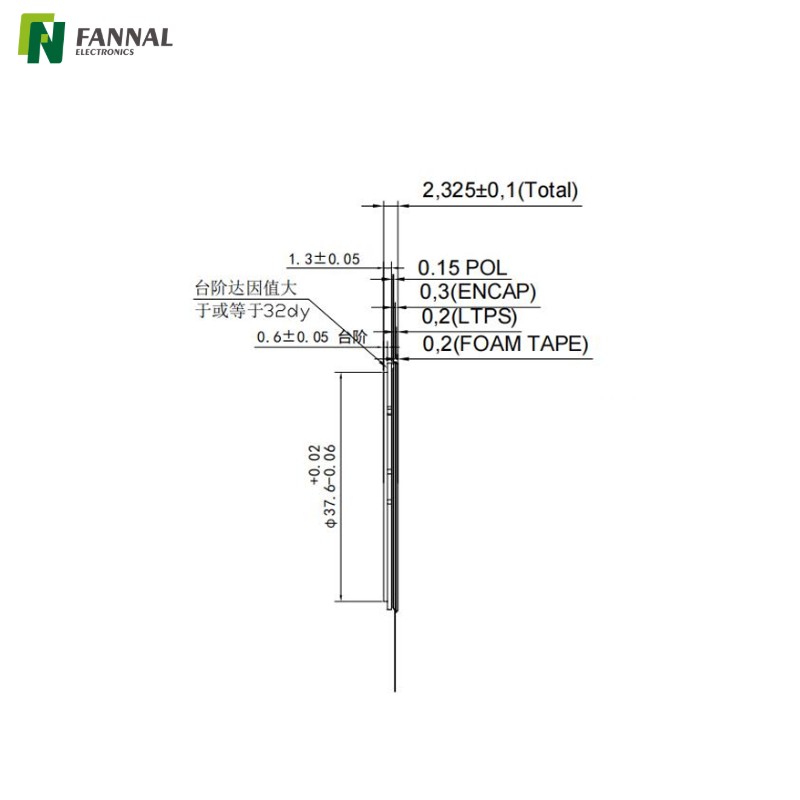

绘画
规格
物品 | 规格 | 单元 |
|---|---|---|
对角线尺寸 | 1.43 | 英寸 |
解决 | 466×466 | |
显示颜色 | 16.7M(RGB×24位) | - |
像素排列 | 真实RGB排列 | - |
界面 | QSPI | - |
驱动IC | CO5300 | - |
外形尺寸 | 40.30(伏)×40.60(宽)×2.325(长) | 毫米 |
LTPS玻璃概要 | 39.23(伏)×39.15(宽) | 毫米 |
封装玻璃概述 | 39.15(伏)× 39.15(宽) | 毫米 |
活动面积 | Φ36.35 | 毫米 |
像素间距 | 78×78 | 微米 |
玻璃厚度 | 0.5 | 毫米 |
工作温度 | -20〜70 | ℃ |
储存温度 | -30〜80 | ℃ |
亮度 | 750 cd/m²(典型)、700 cd/m²(最小) | cd/平方米 |
环境合规性 | ROHS 和无卤素 | - |
物品 | 象征 | 最小。 | typ。 | 最大限度。 | 单元 | 评论 |
|---|---|---|---|---|---|---|
AMOLED电源 | Elvdd | 3.25 | 3.3 | 3.35 | V | 积极的 |
AMOLED电源 | 猫 | -3.3 | -3.3 | -3.35 | V | 参考阴性 |
数字电源 | vddio | 1.7 | 1.8 | 1.95 | V | 参考号 |
模拟电源 | VCI | 3.25 | 3.3 | 3.35 | V | 参考号 |
销号 | 象征 | I/O。 | 功能说明 |
|---|---|---|---|
1 | ELVSS1 | 力量 | AMOLED电源负极 |
2 | 超低电压SS2 | 力量 | AMOLED电源负极 |
3 | ELVDD1 | 力量 | AMOLED电源正极 |
4 | ELVDD2 | 力量 | AMOLED电源正极 |
5 | 多雾路段 | - | 测试针 |
6 | 光纤陀螺仪/FOF | - | 测试针 |
7 | 母基金 | - | 测试针 |
8 | VREFP5 | 力量 | 没有连接 |
9 | VREFN5 | 力量 | OLED驱动电压 |
10 | BVP3D | 力量 | AMOLED 电源 空闲模式下为正 |
11 | BVN3D | 力量 | AMOLED 空闲模式下为负电源 |
12 | 虚拟CL | 力量 | 驱动IC内部电源 |
13 | 参考电压 | 力量 | 驱动IC内部电源 |
14 | VCI | 力量 | 驱动IC模拟电源 |
15 | VCI | 力量 | 驱动IC模拟电源 |
16 | TE1 | O | 撕裂效果输出引脚 |
17 | 太古 | O | 电源IC太古协议设定引脚 |
18 | TE | O | 撕裂效果输出引脚 |
19 | resx | - | 该信号将重置设备,并且必须应用该信号来正确初始化芯片。信号低电平有效。 |
20 | SDO | O | SPI I/F 中的串行输出信号。数据在SCL信号的上升/下降沿输出。 |
21 | SDI_RDX | I | SPI I/F 中的串行输入信号。数据在SCL信号的上升沿输入。 |
22 | DCX | I | 在80系列MPU I/F和4线SPI I/F中显示数据/命令选择。 D/CX =“0”:命令; D/CX=“1”:显示数据或参数 |
23 | WRX_SCL | I | SPI I/F 中的同步时钟信号。 |
24 | CSX | I | 片选输入引脚(“低”启用) |
25 | D0 | I/O。 | 用于80系列MPU I/F的8位定向数据总线和用于RGB I/F的8位输入数据总线 |
26 | D1 | I/O。 | 用于80系列MPU I/F的8位定向数据总线和用于RGB I/F的8位输入数据总线 |
27 | IM1 | I | 接口类型选择。 |
28 | IM0 | I | 接口类型选择。 |
29 | DSWAP | I | 仅在高速接口中选择 HSSI_D0/D1 数据通道序列的输入引脚 |
30 | PSWAP | I | 仅在高速接口中选择 HSSI_D0/D1 数据通道极性的输入引脚 |
31 | vddio | 力量 | 驱动器 IC 数字 I/O 电源 |
32 | vddio | 力量 | 驱动器 IC 数字 I/O 电源 |
33 | DVD光盘 | 力量 | 驱动IC模拟电源 |
34 | 地线 | 力量 | 电源地 |
35 | HSSI_D1_P | I/O。 | 这些引脚是 DSI-D1+/- 差分数据信号 |
36 | HSSI_D1_N | I/O。 | 这些引脚是 DSI-D1+/- 差分数据信号 |
37 | AGND1 | 力量 | 电源地 |
38 | HSSI_CLK_P | I | 这些引脚是 DSI-CLK+/- 差分时钟信号 |
39 | HSSI_CLK_N | I | 这些引脚是 DSI-CLK+/- 差分时钟信号 |
40 | AGND2 | 力量 | 电源地 |
41 | HSSI_D0_P | I/O。 | 这些引脚是 DSI-D0+/- 差分数据信号 |
42 | HSSI_D0_N | I/O。 | 这些引脚是 DSI-D0+/- 差分数据信号 |
43 | AGND3 | 力量 | 电源地 |
44 | C11P | - | 生成 AVDD 的升压电路的电容器连接引脚 |
45 | C11N | - | 生成 AVDD 的升压电路的电容器连接引脚 |
46 | C12P | - | 生成 AVDD 的升压电路的电容器连接引脚 |
47 | C12N | - | 生成 AVDD 的升压电路的电容器连接引脚 |
48 | avdd | 力量 | 驱动IC内部电源 |
49 | C31P | - | 生成 VCL 的升压电路的电容器连接引脚 |
50 | C31N | - | 生成 VCL 的升压电路的电容器连接引脚 |
51 | C32P | - | 生成 VCL 的升压电路的电容器连接引脚 |
52 | C32N | - | 生成 VCL 的升压电路的电容器连接引脚 |
53 | C41P | - | 产生 VGH 的升压电路的电容器连接引脚 |
54 | C41N | - | 产生 VGH 的升压电路的电容器连接引脚 |
55 | C51N | - | 生成 VGL 的升压电路的电容器连接引脚 |
56 | C51P | - | 生成 VGL 的升压电路的电容器连接引脚 |
57 | VGH | 力量 | 驱动IC内部电源 |
58 | VGHR | 力量 | 驱动IC内部电源 |
59 | 假的 | - | NC |
60 | VGLR | 力量 | 驱动IC内部电源 |
61 | VGL | 力量 | 驱动IC内部电源 |
62 | AGND4 | 力量 | 电源地 |
63 | MTP_PWR | 力量 | OTP 电源。不使用时,将销钉保持打开状态。 |
64 | 多雾路段 | - | 测试针 |
65 | 光纤陀螺仪/FOF | - | 测试针 |
66 | 母基金 | - | 测试针 |
67 | ELVDD3 | 力量 | AMOLED电源正极 |
68 | ELVDD4 | 力量 | AMOLED电源正极 |
69 | 超低电压SS3 | 力量 | AMOLED电源负极 |
70 | ELVSS4 | 力量 | AMOLED电源负极 |
销号 | 象征 | I/O。 | 功能说明 |
|---|---|---|---|
1 | 光纤陀螺仪1 | - | FOG测试针 |
2 | 光纤陀螺2 | - | FOG测试针 |
3 | 接地1 | P | 电源地 |
4 | 接地2 | P | 电源地 |
5 | Y07 | - | TP信号 |
6 | Y06 | - | TP信号 |
7 | 地线3 | P | 电源地 |
8 | X00 | - | TP信号 |
9 | X01 | - | TP信号 |
10 | X02 | - | TP信号 |
11 | X03 | - | TP信号 |
12 | X04 | - | TP信号 |
13 | X05 | - | TP信号 |
14 | 地线4 | P | 电源地 |
15 | Y00 | - | TP信号 |
16 | Y01 | - | TP信号 |
17 | Y02 | - | TP信号 |
18 | Y03 | - | TP信号 |
19 | Y04 | - | TP信号 |
20 | Y05 | - | TP信号 |
21 | 接地5 | P | 电源地 |
22 | X07 | - | TP信号 |
23 | X06 | - | TP信号 |
24 | 接地6 | P | 电源地 |
25 | 接地7 | P | 电源地 |
26 | 光纤陀螺仪3 | - | FOG测试针 |
27 | 光纤陀螺仪4 | - | FOG测试针 |
申请
专为需要高分辨率、低功耗和优质视觉性能的紧凑型高端可穿戴设备而设计。
智能手表
健身追踪器
健康监测设备
该显示屏具有 466×466 分辨率和真实 RGB 排列,可提供清晰的 UI 渲染和流畅的图形性能,适用于高级智能手表界面和常亮显示模式。
针对户外或高环境光环境中使用的可穿戴设备进行了优化。
户外智能手表
运动可穿戴设备
现场使用监控设备
750 尼特的亮度 (典型值) 即使在阳光直射下也能确保清晰的可视性,解决了标准 AMOLED 显示屏在户外场景中的常见限制。
适用于需要圆形 UI 设计的空间受限嵌入式系统的合适解决方案。
手持式仪器
便携式测试设备
迷你控制终端
QSPI 接口 可 通过减少引脚数实现更快的数据传输,从而简化嵌入式平台的系统集成。
支持圆形显示屏增强可用性或美观性的产品设计。
智能家居控制器
物联网控制面板
工业穿戴终端
On -cell 触摸集成 可减少模块厚度并提高光学性能,从而实现更紧凑、更可靠的产品设计。
楼宇控制面板、电梯显示屏、安防监控站、门禁接口、能源管理终端
案例研究
一家可穿戴设备制造商需要一款 紧凑、高分辨率的圆形显示屏, 用于专注于户外可用性和优质 UI 体验的下一代智能手表。
主要要求包括:
高像素密度,可实现详细的 UI 渲染
足够的亮度,保证户外可视性
薄型模块结构,实现轻量化设计
与嵌入式主板的简化集成
1. AMOLED 的户外能见度限制
标准 AMOLED 显示器在强烈的环境光下通常会表现不佳。
2. 紧凑型可穿戴设计中的空间限制
有限的内部空间需要更薄且高度集成的显示解决方案。
3. 接口复杂性
传统接口增加了小型设备中的引脚数量,并使 PCB 设计变得复杂。
高亮度 AMOLED 面板(750 尼特)
与传统 AMOLED 解决方案相比,户外可读性更高
On-cell 触摸集成
减少了模块的整体厚度并简化了组装
QSPI 接口实现
紧凑型嵌入式系统的引脚数更少,通信速度更快
466×466 高分辨率,具有真实 RGB
增强的 UI 清晰度和视觉性能
提高户外环境中的显示可视性
减少模块厚度和整体设备重量
简化的系统集成和 PCB 布局
通过更清晰的 UI 渲染增强用户体验
AMOLED显示屏定制能力
与 TFT LCD 模块不同,AMOLED 显示器通常基于固定的面板规格。定制重点关注模块集成、机械设计和系统兼容性。
定制能力对比
类别 | TFT LCD | Amoled |
|---|---|---|
面板选择 | 高度灵活 | 仅限可用型号 |
亮度设计 | 完全可定制 | 面板相关 |
触摸结构 | 完全可定制 | 大多数是集成的(on-cell) |
光学堆栈 | 灵活的 | 半固定式 |
接口选项 | 宽屏(RGB、LVDS、eDP) | 有限公司(MIPI、QSPI) |
定制深度 | 高的 | 缓和 |
基于可用的 AMOLED 面板 尺寸和分辨率
精选面板合作伙伴的稳定供应
定制FPC设计(形状、引脚定义)
QSPI/MIPI 接口支持
嵌入式系统的信号优化
On-cell/集成触控解决方案
超薄模组设计
可穿戴设备的结构适配
支持紧凑型嵌入式应用
常问问题
它以紧凑的圆形形式提供高对比度、深黑色和优质的视觉体验。 这提高了可穿戴设备的 UI 可读性和美观性。
与 TFT LCD 相比,AMOLED 无需背光,可实现更薄的模块并在暗模式界面中提高能效。然而,工程师在设计常亮显示器或户外可穿戴设备时应考虑强阳光下的烧屏风险和亮度限制。
是的,它在显示面板中采用了集成的 On-cell 触摸技术。 这减少了模块厚度并简化了系统集成。
与外部触摸屏(G+G 或 G+F+F)不同,On-cell 触摸限制了结构定制,但提高了光学清晰度和可靠性。固件调整和盖板设计仍然是灵敏度、防水性能和手套触摸用例的关键优化领域。
是的,750 尼特通常足以满足大多数可穿戴应用的户外可读性。 它平衡可见性和功耗。
与高亮度 TFT 解决方案相比,AMOLED 显示器通常在阳光直射下表现不佳,但这种亮度水平针对腕戴式设备进行了优化。工程师可以通过 UI 对比度设计、抗反射 (AR) 涂层和基于环境光传感器的亮度调整来进一步提高可视性。
该显示器使用 QSPI 接口,可通过减少引脚数实现高速通信。 它非常适合紧凑型嵌入式系统。
与 TFT 模块中的 RGB 或 LVDS 接口相比,QSPI 简化了 PCB 布线并降低了连接器复杂性。然而,系统设计人员必须确保与主机 MCU 的兼容性并优化固件,以实现高效的帧缓冲区管理和刷新率性能。
定制侧重于模块集成而不是面板级更改。 关键领域包括 FPC 设计、盖板和固件优化。
与 TFT LCD 不同,AMOLED 面板具有固定的尺寸和分辨率限制。工程师可以定制机械结构、引脚定义、光学粘合和触摸灵敏度调节。这使得 AMOLED 适合应用驱动的优化,而不是完全的结构重新设计。
热管理、功耗和使用寿命性能是关键因素。 这些直接影响紧凑型设备的可靠性。
AMOLED 面板对热和长时间静电敏感,随着时间的推移可能会导致烧屏。正确的 UI 设计(像素移位、暗模式)、电源管理和外壳散热设计至关重要。工作温度范围和室外使用条件等环境因素也应在设计阶段的早期进行验证。
