这款 2.83英寸小型TFT液晶显示屏 采用 400×640 IPS面板 和 MIPI接口设计，性能稳定，色彩鲜艳，可视角度极佳。该显示屏的亮度为 450 cd/m² ，可确保各种照明条件下的清晰可视性，适合室内和半室外环境。
这款紧凑型 TFT LCD 专为工业和手持式应用而设计，可提供可靠的长期运行。其快速响应时间和最小色偏使其成为需要准确视觉输出（即使从不同角度观看时）的设备的理想选择。紧凑的外形还允许无缝集成到便携式终端、测试设备和手持控制器中。
适用于空间有限设备的 紧凑型 2.83 英寸小型 TFT LCD
VGA 高清： 480x640 分辨率为复杂的数据可视化提供清晰的文本和详细的图形。
超宽视角： IPS 技术 可确保从任何角度看都具有一致的色彩和清晰度，这对于手持式医疗或现场设备至关重要。
450 cd/m² 亮度 ，在明亮条件下提供清晰可见度
MIPI接口 保证数据高效传输
稳定的工业级性能 ，可长时间运行
快速响应时间 ，实现流畅的 UI 交互
重量轻，易于集成 到便携式和嵌入式系统中
LCD尺寸（英寸）： | 2.83（对角线） |
解决： | 480(水平)×640(垂直) |
像素音高： | 0.09(水平)x0.09(垂直) |
活动区域（MM）： | 43.2(水平)×57.6(垂直) |
模块大小（mm）： | 46.2(宽)x65.181(高)×2.3(深) |
显示模式（mm）： | 通常是黑色的，传播的 |
界面： | mipi |
像素安排： | RGB垂直条纹 |
查看方向： | 全部 |
电源（V）： | 2.8 |
| 重量（g）： | 12.5（典型值） |
亮度（CD/M2）： | 450（典型） |
工作温度（°C）： | -20〜+70 |
储存温度（°C）： | -30〜+80 |
销号 | 象征 | I/O。 | 描述 |
1 | GND | P | 地面。 |
2 | D0N | I | LED 阴极输入电源。 |
3 | D0P | I | LED 阴极输入电源。 |
4 | GND | P | 地面。 |
5 | D1N | I | MIPI DSI负差分数据信号。 |
6 | D1P | I | MIPI DSI阳性差分数据信号。 |
7 | GND | P | 无连接。 |
| 8 | Clkn | I | MIPI DSI 负时钟数据信号。 |
9 | CLKP | I | MIPI DSI 正时钟数据信号。 |
10 | GND | P | 地面。 |
11 | 重置 | I | 重置信号输入。 |
12 | TE | I | 撕裂效应。 |
13 | NC | - | 没有连接。 |
14 | IOVCC | P | 数字电路的逻辑电源。 |
15 | VDD | P | 电源模拟电压。 |
16 | TP_VDD | P | 触摸电源。 |
17 | TP_SDA | I | 触摸 IIC 数据信号。 |
18 | TP_SCL | I | 触摸IIC时钟信号。 |
19 | TP_INT | I | 触摸中断。 |
20 | TP_RST | I | 触摸复位信号。 |
21 | LEDK | P | LED背光的功率（阴极）。 |
| 22 | 莱达 | P | LED背光（阳极）的功率。 |
范围 | 象征： | 最小。 | typ。 | 最大限度。 | 单元 |
向前电流电压 | VF | 11.6 | 12.6 | 13.6 | V |
向前电流 | 如果 | - | 40 | - | 马 |
背光功耗 | WBL | - | 0.504 | - | W |
LED寿命 | - | 30000 | - | - | HRS |

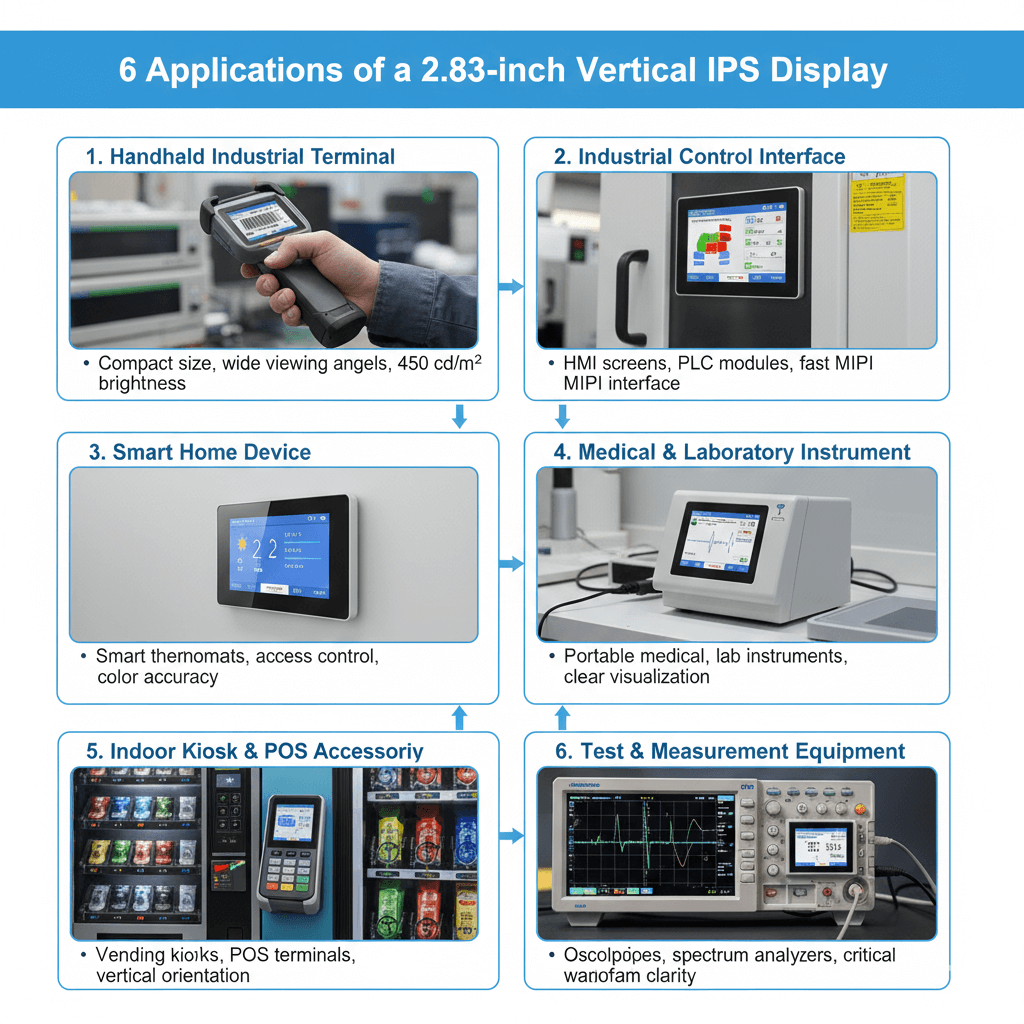

紧凑的 2.83 英寸尺寸使其成为手持式测试仪、仪表、扫描仪和数据记录仪等便携式设备的理想选择。
其 IPS 面板确保宽视角，即使操作员以不同角度握住设备，也能清晰读取数据。
450 cd/m² 的亮度在典型的工厂照明和车间环境中提供足够的可见度。
该显示器非常适合自动化设备、PLC 模块或紧凑型控制面板上的小型 HMI 屏幕。
可靠的 MIPI 接口支持流畅的图形和快速的数据更新，确保机器状态、传感器读数和操作员命令的信息显示准确。
其占地面积小、清晰度高，非常适合智能恒温器、门禁系统和壁挂式控制器等设备。
IPS 技术保留了色彩准确性和清晰度，这对于现代消费级界面非常重要。
对于空间有限的便携式医疗设备或紧凑型实验室仪器，此尺寸非常适合。
稳定的显示性能确保在各种室内照明条件下读数、波形和设置都清晰可见。
虽然不适合户外阳光照射，但亮度足以：
室内自动售货亭
票务设备
POS 附件
支付终端
这些设备受益于清晰的 400×640 垂直方向，最大限度地提高了紧凑界面中的数据可视性。
示波器、频谱分析仪、信号测试仪和其他工程工具通常需要小型但高质量的辅助显示器。
IPS 面板的垂直分辨率和快速响应有助于确保关键的波形清晰度和 UI 响应能力。
为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：
• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）
• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP
• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。
• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。
• 优化设计，确保稳定的图像传输和性能。
• 可用尺寸：最大 65'
• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计
• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触
• 工作温度：
工业级：–20°C ~ +70°C
汽车级：–30°C ~ +85°
• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准
• 材料选择：
玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆
光学贴合 | 尺寸范围 | 笔记 |
奥卡 | 最大 15.6” | 两条用于大批量生产的全自动生产线 |
定位/OCR | 最大 32” | 出色的高对比度和耐用性 |
硅酮 | 最大 32” | 坚固耐用的大型工业应用的理想选择 |
