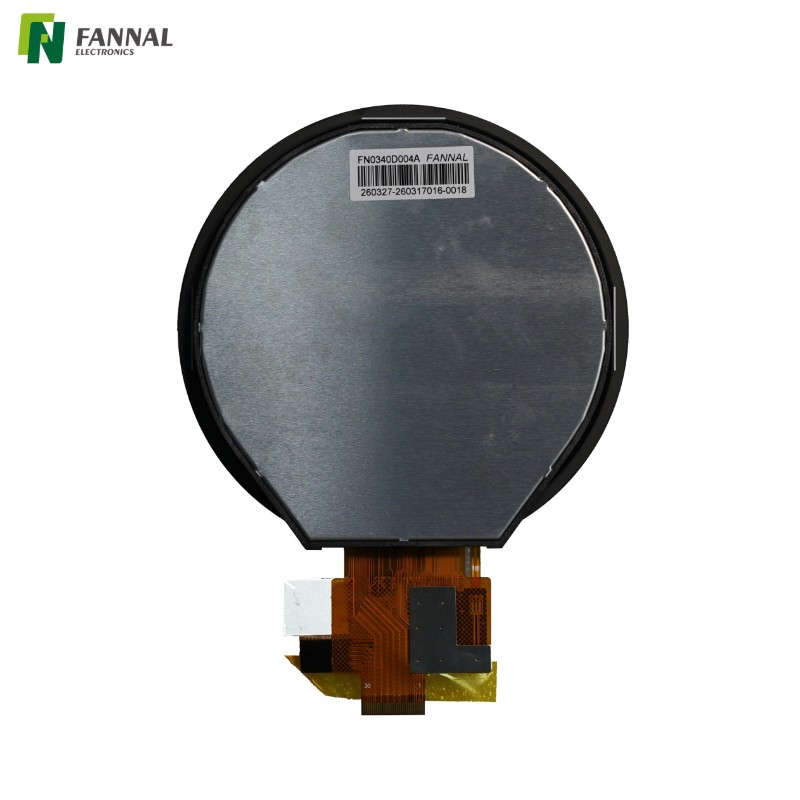

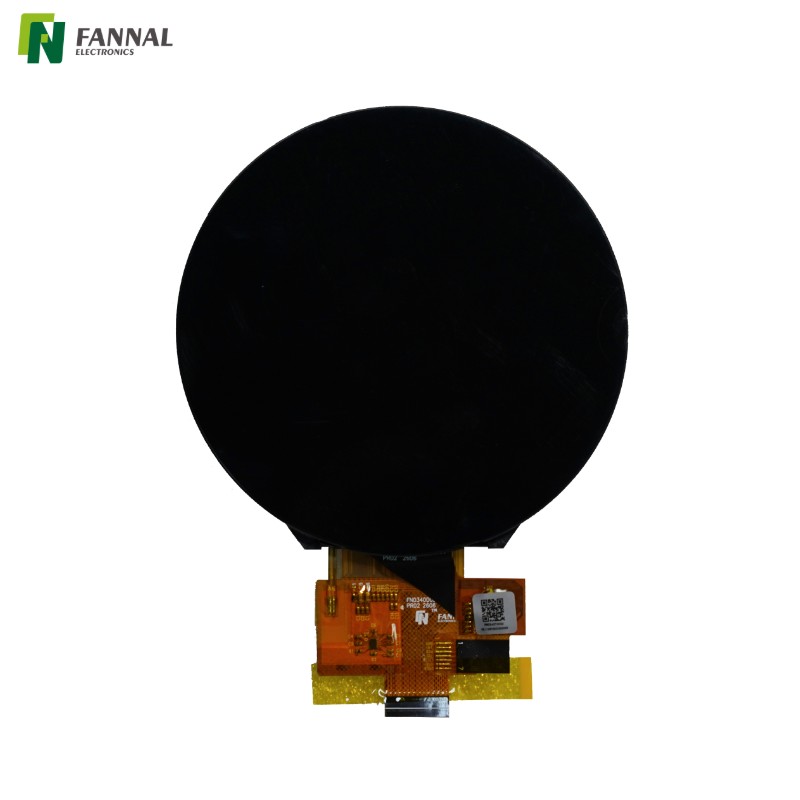

3.4' 圆形 TFT LCD 触摸显示屏 | 800×800 MIPI IPS

3.4寸圆形TFT触摸屏应用

具有集成电容式触摸功能的专 3.4 英寸圆形 TFT LCD 为传统矩形显示器不适合的紧凑、现代界面而设计。凭借其 800×800分辨率的, MIPI接口和 G+G触摸结构，该 圆形触摸显示屏 广泛应用于以下应用：

● 智能家居控制面板

非常适合恒温器、HVAC 控制器和中央家庭自动化系统，其中 圆形 TFT LCD 增强了产品美感，同时保持直观的触摸交互。

● 智能家电和厨房设备

适用于需要咖啡机、烤箱和高端电器。 具有灵敏触摸和简洁 UI 设计的紧凑型 3.4 英寸圆形 LCD 的

● 工业控制接口

用于轻工业设备和嵌入式控制面板，其中 圆形触摸显示屏 可实现节省空间的 HMI 集成，而不会影响可用性。

● 物联网和智能设备

非常适合需要视觉独特 且具有多点触控功能的 圆形 TFT LCD 模块的智能集线器、传感器和连接设备。

● 医疗和便携式设备

适用于需要紧凑尺寸、稳定触摸和清晰显示性能的便携式诊断设备和可穿戴设备。

汽车	支付系统	运输	电子自行车
户外的	工业面板	医疗设备	健身器材
工程厂	摩托车	售货机	家庭申请

定制

为了支持工业、医疗和嵌入式系统的不同集成要求， FANNAL为显示、触摸和光学粘合提供灵活的定制服务。

1. 自定义显示选项

液晶面板

尺寸范围： 1.77' – 15.6'

• 面板合作伙伴： 京东方、群创、JDI、瀚宇彩晶、CTC、TCL、天马

• 面板技术： IPS/TN/LTPS

• 工作温度选项

  • 工业： –20°C ~ 70°C

  • 汽车： –30°C ~ 85°C

界面设计

• 定制 FPC 形状、长度和引脚定义

• 接口支持： SPI/MCU/RGB/MIPI/LVDS/eDP

• 针对不同主机平台的可选信号转换

• EMI屏蔽和电路优化 ，确保信号稳定传输

背光系统

• 结构材料： 金属/塑料/金属塑料混合

• 亮度选项： 标准亮度到超高亮度

• 最大亮度： 高达3000 cd/m² （阳光下可读）

• 背光寿命： 长达 50,000 小时

驱动板

• 接口选项： RGB / VGA / HDMI / LVDS / DVI / Type-C

• 兼容 定制 TFT LCD模块

• 优化设计， 图像传输稳定，长期可靠

2. 自定义触摸屏选项

触摸传感器

• 可用尺寸： 最大 65 英寸

• 传感器结构： G+G / G+F+F

• 专为而设计 工业和汽车环境

支持的触摸功能：

• 多点触控

• 防水触感

• 手套触摸

• 无源手写笔

• 手势控制

• 防手掌误触

工作温度选项：

• 工业： –20°C ~ 70°C

• 汽车： –30°C ~ 85°C

触摸控制器（IC）

• 支持的IC合作伙伴： EETI、ILITEK、Goodix、FocalTech、Cypress、Microchip

• FANNAL内部固件调整和触摸优化

• 优秀的 抗干扰能力

• 专为而设计 长期工业稳定性

• 针对 EMI/RFI 合规性的 EMC 工程支持

盖板镜片

材质选择：

• 玻璃： 0.55 – 10.0 毫米

• 聚甲基丙烯酸甲酯： 0.5 – 3.0 毫米

• PC： 0.1 – 1.0 毫米

定制封面设计：

• CNC加工

• 热弯

• 2.5D/3D盖板玻璃

• 陶瓷印刷

• PMMA一体化结构

可用的表面处理：

• AG / AR / AF（3A光学处理）

• 抗菌涂层

• 防爆加固

3. 光学贴合选项

FANNAL提供多种光学粘合技术，以提高 显示屏的可读性、耐用性和环境可靠性.

光学贴合有助于：

• 提高 阳光下的可读性

• 减少 内反射

• 增加 抗冲击能力

• 增强 长期可靠性

关于FANNAL

FANNAL成立于2011年，是触摸显示解决方案专家，在全球范围内提供高品质的产品和技术服务。我们设计和制造内部定制显示器、PCAP 触摸屏和光学粘合。我们的解决方案服务于工业、户外、医疗、汽车和其他应用。

我们是一家快速发展的高科技公司 ，由欧洲电子设备和嵌入式计算领域的领导者我们拥有SECO提供资金支持。 ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证。我们的产品符合 REACH 和 RoHS 标准，可根据要求提供测试报告或声明。

凭借稳定的质量和工程支持，FANNAL 帮助客户保持竞争力并使其产品在全球脱颖而出。

经验丰富： 在 TFT 显示器、 AMOLED 显示器 、触摸显示器、电容式触摸屏和触摸显示器制造领域拥有 15 年经验。

一站式解决方案： 触摸屏、显示屏和光学贴合的 完整内部流程

全球服务： 意大利、德国、法国、西班牙、印度、日本、新加坡等 — 及时的本地支持.

强大的背景： 由欧洲顶级嵌入式和显示解决方案领导者 SECO提供资金支持。

可靠的供应： 我们的 长期供应商网络 确保您即使在高需求季节也能获得一致的质量和可靠的交货。

质量保证：ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证；符合 REACH 和 RoHS 标准。

常问问题

1. 这款3.4英寸圆形TFT液晶屏适合户外使用吗？

这种圆形 TFT LCD 不适合阳光直射的环境。 其典型亮度为 550 尼特，更适合室内或半室外应用。对于室外使用，通常需要更高的亮度（≥1000 尼特）和额外的光学增强功能（例如抗反射涂层）以确保可见度。

2. 与矩形显示屏相比，圆形触摸显示屏有哪些优势？

圆形触摸显示屏提供卓越的设计灵活性和视觉差异化。 它支持圆形 UI 布局，非常适合智能家居控制和电器等应用。虽然矩形显示器可以最大化内容区域，但 在美观、品牌标识和直观的旋转式交互很重要的情况下， 圆形 TFT LCD是首选。

3. 3.4寸圆形液晶屏支持定制吗？

是的，这款圆形 TFT LCD 可以根据应用需求进行定制。 常见选项包括盖板玻璃厚度、表面处理（AG/AF/AR）、亮度调整和界面调整。对于特定项目，还可以优化机械结构和触摸灵敏度，以适应不同的工业或嵌入式系统需求。

4. 设计圆形TFT LCD的UI时应考虑什么？

圆形 TFT LCD 的 UI 设计应优先考虑圆形布局和内容层次结构。 与矩形显示器不同，角落不可用，因此设计人员必须避免将关键信息放置在边缘附近。优化图标位置、字体缩放和触摸区域可确保更好的可用性并改善圆形触摸显示屏的整体体验。

5. 光学贴合如何提升圆形触控显示屏的性能？

光学粘合显着提高了显示屏的清晰度和耐用性。 通过消除 TFT 和玻璃盖板之间的气隙，可以减少内部反射并提高对比度。对于 圆形 TFT LCD ，这还增加了结构强度并最大限度地降低了凝结风险，使其在苛刻的环境中更加可靠。

6. MIPI接口是否与所有嵌入式系统兼容？

MIPI 接口需要与主机处理器兼容。 它通常用于高速嵌入式系统，例如基于 ARM 的平台。然而，设计人员必须确保他们的 MCU 或 SoC 支持 MIPI DSI。如果没有，可能需要额外的桥接 IC 或替代接口才能正确集成。
