4.0寸圆屏720*720分辨率液晶屏带MIPI接口

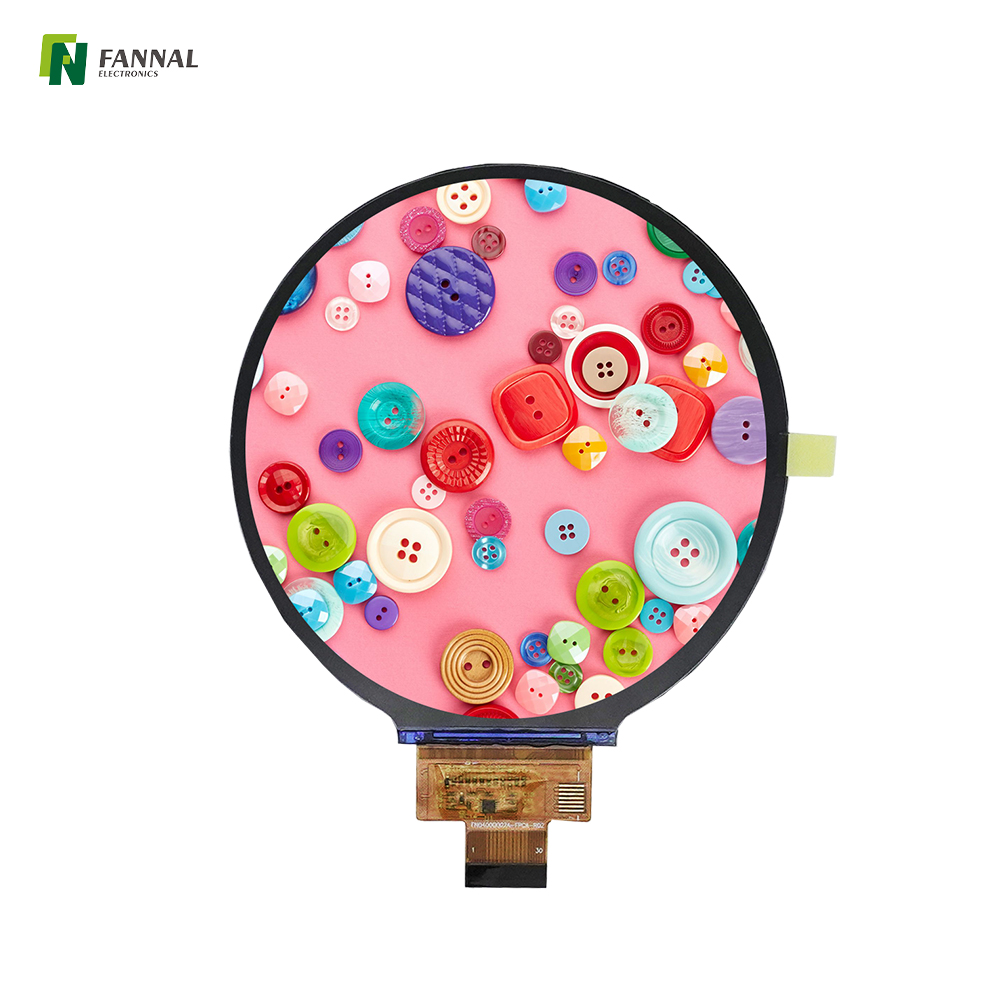

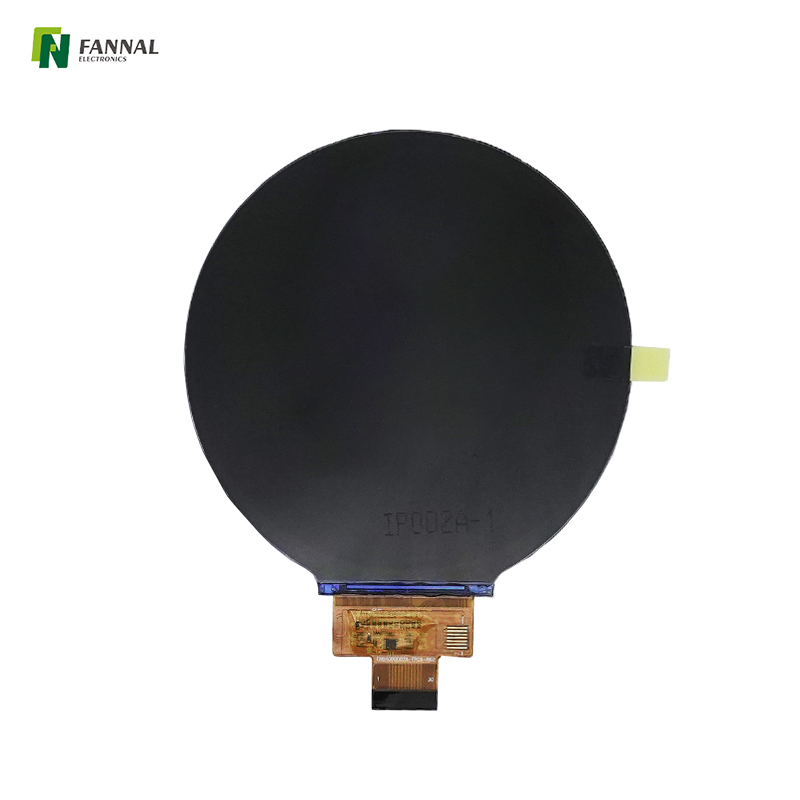

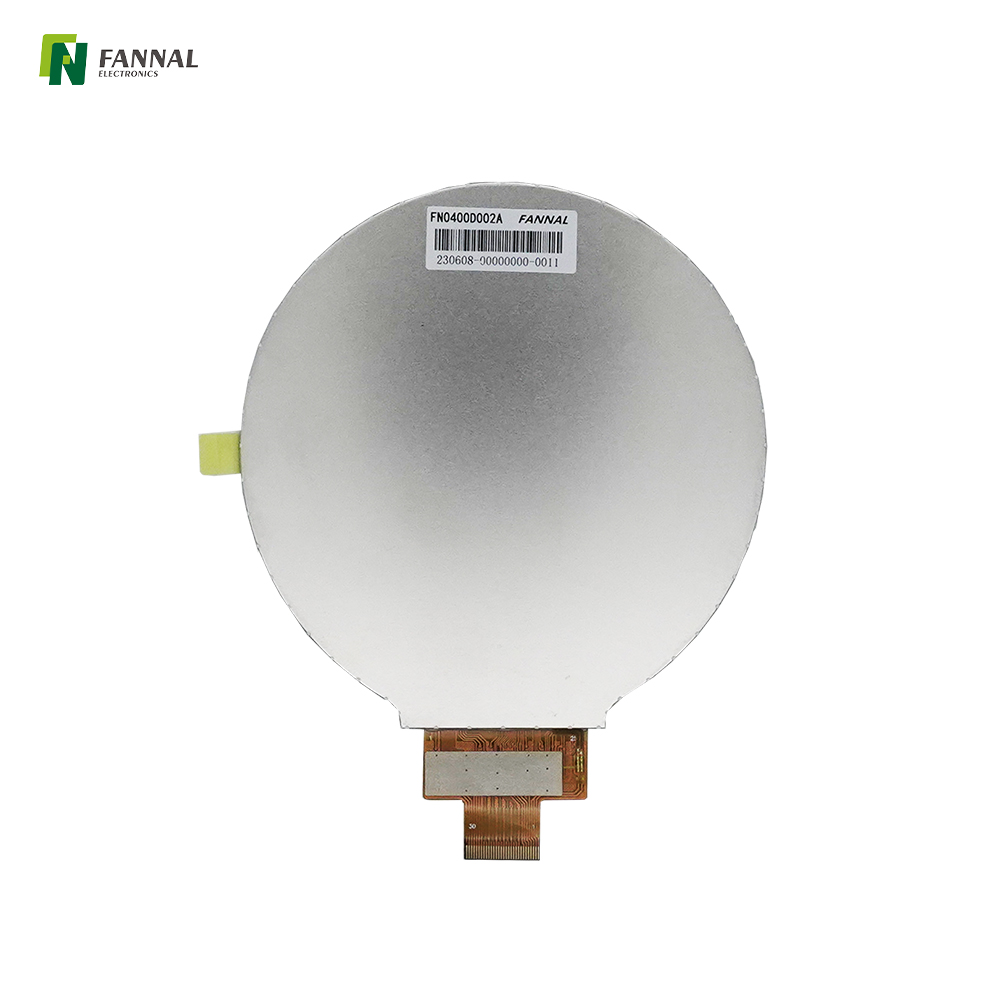

4.0英寸圆形TFT液晶显示屏

型号：
FN0400D002A
尺寸（英寸）：
4
操作温度（℃）：
-20〜70
存储温度（℃）：
-30〜80
分辨率：
720x720
可视角度：
全部
亮度（CD/m²）：
250
界面：
mipi
触摸屏：
可自定义

数量：
状态：





询问添加到篮子里下载

圆形显示屏自定义显示买显示屏

特征

绘画

规格

加入

应用

详情页ips工控

4.0英寸TFT显示屏，720x720，MIPI，工业液晶屏，250cd/m²

这款4.0英寸采用标准720x720高分辨率IPS屏幕和MIPI接口开发。 4 英寸小尺寸圆形 TFT 显示屏非常适合需要紧凑性和独特设计美感的应用。这种类型的显示器通常用于汽车仪表盘、医疗设备和智能家居控制。其圆形形状提供独特的外观，同时保持完整的功能，使其成为显示速度计、健康指标或控制旋钮等关键信息的界面的理想选择。该显示屏具有鲜艳的色彩、鲜明的对比度和宽视角，可确保从各个角度都具有出色的可读性，而其较小的尺寸允许无缝集成到空间受限的设备或仪表板中。

特征

真圆圆形显示屏设计

这款 4.0 英寸 圆形显示屏 具有真正的圆形活动区域，可无缝集成到需要非矩形、视觉平衡界面的产品中。圆形外形增强了 UI 美观性并支持直观的放射状布局。

高分辨率720×720液晶面板

这款圆形显示屏具有 720×720 分辨率，可提供清晰的文本、流畅的图形和清晰的图标渲染。方形像素布局针对圆形屏幕进行了优化，最大限度地减少了失真并最大化了有效显示区域。

适用于嵌入式系统的 MIPI 接口

MIPI 接口支持高速数据传输以及与现代嵌入式处理器的高效集成，使这款圆形显示屏适合紧凑型和注重性能的设备设计。

紧凑的 4.0 英寸尺寸，实现节省空间的设计

4.0 英寸对角线尺寸在可视性和紧凑性之间取得了平衡，使圆形显示屏能够安装到前面板空间有限的手持设备、控制单元和嵌入式系统中。

工业级 LCD 可靠性

这款圆形显示屏专为专业和工业用途而设计，可为需要长期运行和一致显示输出的嵌入式设备提供稳定的性能。

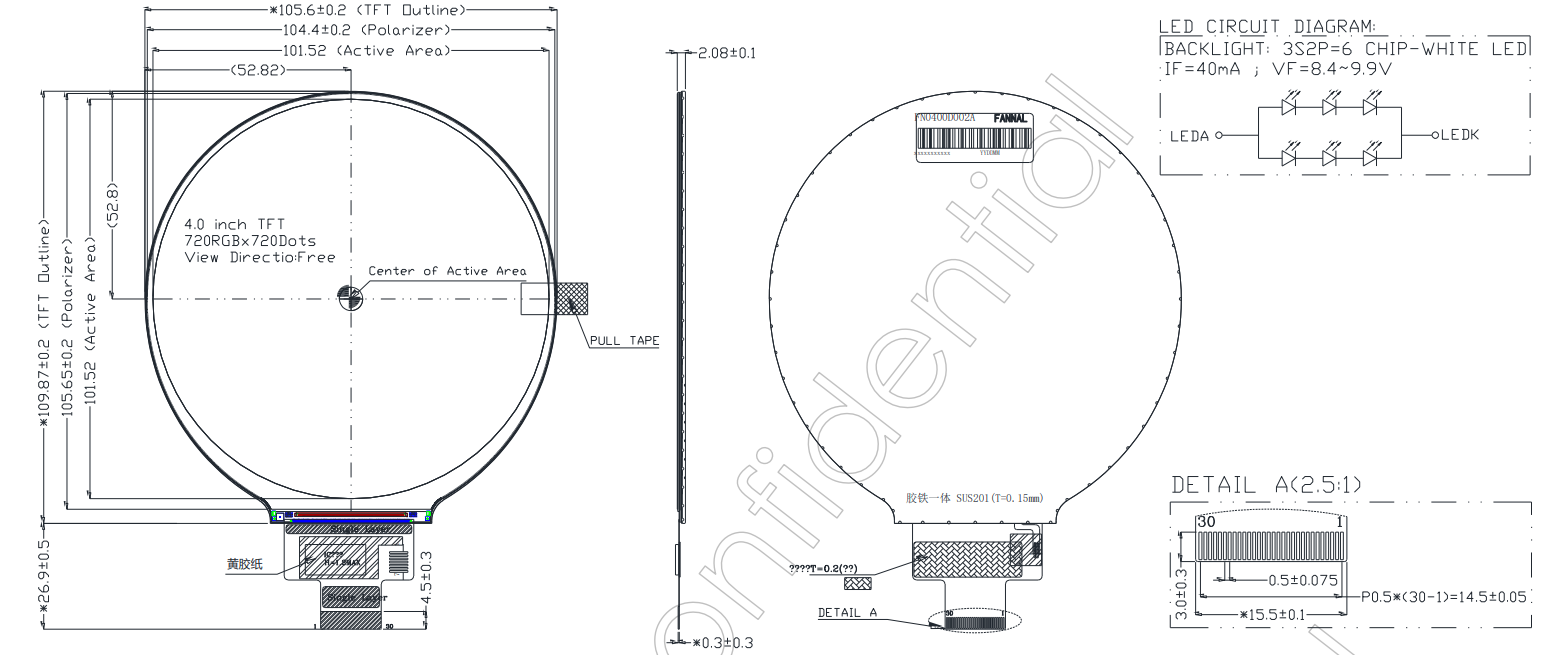

绘画

规格

一般规格

LCD尺寸（英寸）：	4.0（对角线）
解决：	720(水平) × 720(垂直)
像素音高：	0.141(水平)x0.141(垂直)
活动区域（MM）：	101.52(水平)×101.52(垂直)
模块大小（mm）：	105.6(宽)x109.87(高)×2.08(深)
显示模式（mm）：	通常是黑色的，传播的
界面：	mipi
像素安排：	RGB垂直条纹
查看方向：	全部
电源（V）：	2.8
功耗（瓦）：	0.25（典型值）
重量（g）：	41（典型值）
亮度（CD/M2）：	250（典型值）
工作温度（°C）：	-20〜+70
储存温度（°C）：	-30〜+80

界面

销号	象征	I/O。	描述
1	莱达	P	LED 阳极。
2-3	LEDK	P	LED 阴极。
4	VCI	P	电源2.8V。
5	IOVCC	P	LCD I/O 电源1.8V。
6	重置	I	复位引脚
7	TE	I	撕裂效果1.8V。
8	NC	-	没有连接。
9	GND	P	地面。
10	D0P	I	MIPI DSI 差分数据对（数据通道 0+）
11	D0N	I	MIPI DSI差分数据对（数据通道0-）
12	GND	P	地面。
13	D1P	I	MIPI DSI 差分数据对（数据通道 1+）
14	D1N	I	MIPI DSI差分数据对（数据通道1-）
15	GND	P	地面。
16	CLKP	I	MIPI DSI 差分时钟对。
17	Clkn	I	MIPI DSI 差分时钟对。
18	GND	P	地面。
19	D2P	I	MIPI DSI 差分数据对（数据通道 2+）
20	D2N	I	MIPI DSI差分数据对（数据通道2-）
21	GND	P	地面。
22	D33P	I	MIPI DSI 差分数据对（数据通道 3+）
23	D3n	I	MIPI DSI差分数据对（数据通道3-）
24	GND	P	地面。
25	TP_INT	I	触摸中断，无连接。
26	TP_SDA	I	触摸IIC数据信号，无连接。
27	tp_scl	I	触摸IIC时钟信号，无连接。
28	TP_复位	I	触摸复位信号，无连接。
29	TP_VCL	P	触摸电源，无连接。
30	NC	-	没有连接。

电气特性

范围	象征：	最小。	typ。	最大限度。	单元
向前电流电压	VF	8.4	9.3	9.9	V
向前电流	如果	如果	-	40	马
背光功耗	WBL	-	0.124	-	W
LED寿命	-	30000	-	-	HRS

定制

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65'

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

定制触摸屏

广告板

我们可以提供完整的配件，包括背光板，广告板和电线组。

申请

1. 汽车仪表组和辅助显示器

适合理由：
圆形显示格式自然匹配传统仪表设计，使其适用于汽车 仪表板、辅助仪表板和控制界面。

典型用例：

数字仪表
模式指示灯
次要车辆信息显示

2. 医疗器械及保健设备

为什么适合：
720×720 分辨率可实现医疗参数的清晰可视化，而圆形显示布局支持直观的控制界面。

典型用例：

便携式医疗设备
医疗控制面板
设备状态及参数显示

3. 工业控制接口

适合理由：
圆形显示器非常适合工业控制系统中常用的旋转式 UI 设计.

典型用例：

设备控制旋钮
状态指示灯
机器操作面板

4. 智能家居和物联网控制面板

适合理由：
紧凑的圆形显示屏可为智能家居设备和物联网控制器提供优雅的 UI 设计。

典型用例：

智能恒温器
家庭自动化控制器
嵌入式物联网接口

5.消费类和可穿戴式嵌入式设备

适合理由：
圆形显示屏支持消费电子产品和智能设备中常见的现代简约设计。

圆形显示屏的应用

常问问题

1.什么是圆形显示屏？

圆形显示屏是圆形 LCD 或 OLED 屏幕，专为需要非矩形用户界面的应用而设计，通常用于表盘、仪表和现代 UI 设计。

2. 这种圆形显示屏适合嵌入式应用吗？

是的。其紧凑的尺寸、圆形形状和 MIPI 接口使其非常适合嵌入式和定制设备集成。

3. 哪种类型的 UI 最适合圆形显示屏？

圆形显示屏非常适合径向 UI 设计，例如表盘、仪表、进度指示器和圆形菜单。

4、这款圆形显示屏可以用在智能设备上吗？

是的。圆形显示屏常用于智能家居控制、可穿戴设备和紧凑型交互产品。

5.这款圆形显示屏可以长期供货吗？

是的。 FANNAL为嵌入式和OEM显示项目提供长期供应支持。
