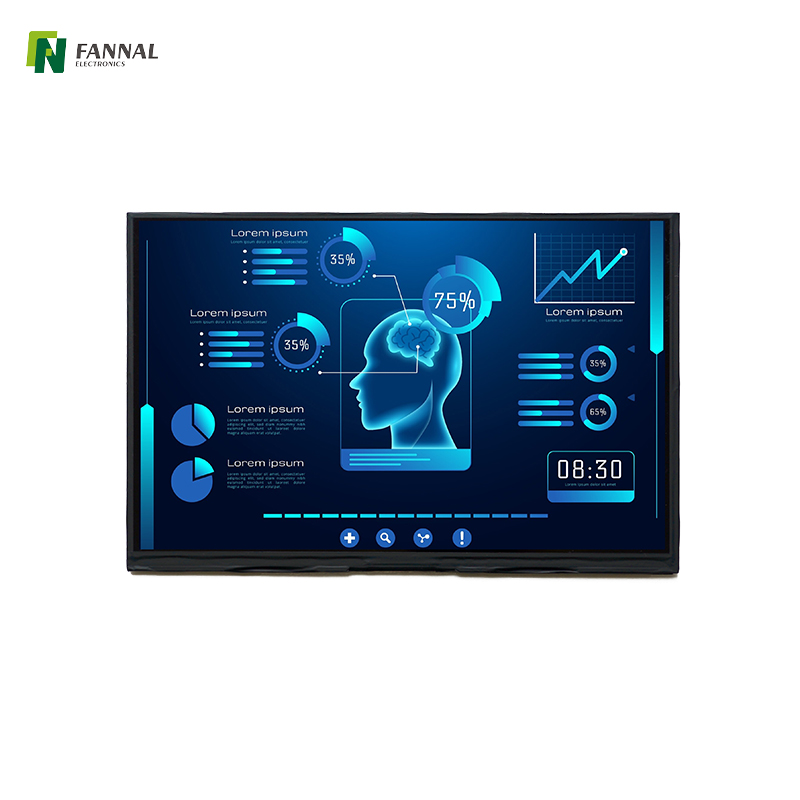

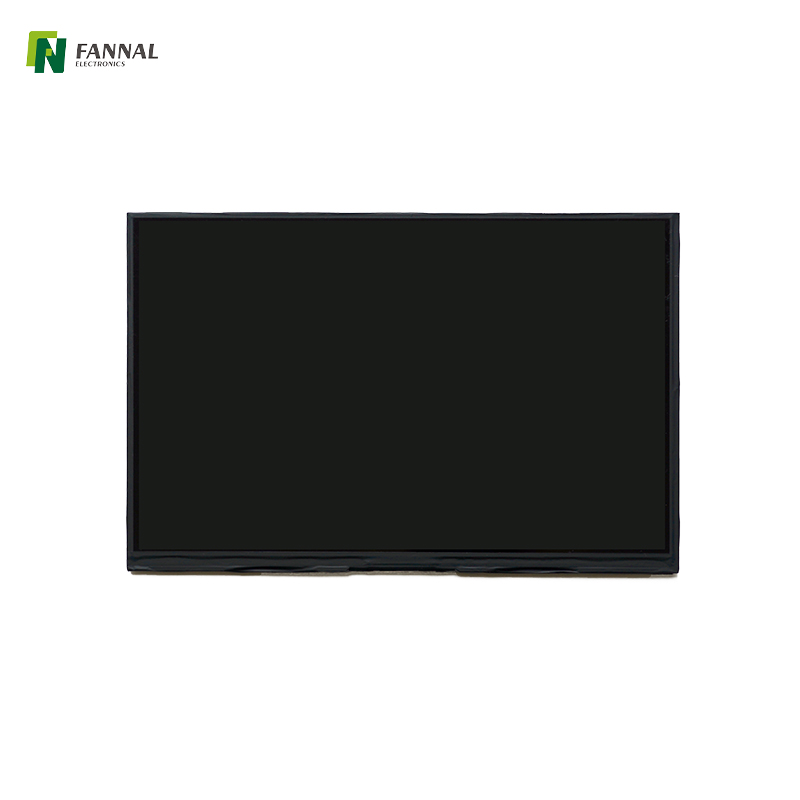

10.1 “ TFT LCD显示模块IPS 1280x800
为什么选择10.1英寸TFT显示屏？
10.1 英寸 IPS TFT LCD 面板
10.1 英寸对角显示屏， 分辨率为 1280×800 (WXGA) ，提供清晰的图像质量和适合现代 UI 布局的 16:10 宽高比。
宽视角（IPS 技术）
IPS 面板可确保 178° 宽视角， 具有一致的色彩再现和任何方向的最小色偏。
高亮度性能
典型亮度为 450 cd/m² ，在室内和半亮环境下提供良好的可读性。
工业温度范围
专为在恶劣条件下稳定运行而设计， 工作温度为 -20°C 至 +70°C ，并支持扩展的存储温度。
用于可靠信号传输的 LVDS 接口
标准 LVDS 接口 提供稳定、低噪声的数据传输，非常适合工业和嵌入式系统。
低功耗
采用 3.3V逻辑电压供电，针对嵌入式平台和长期连续运行进行了优化。
触摸屏可选可
根据要求与 电容式或电阻式触摸屏 集成，支持定制的 HMI 解决方案。
获取 全球专业人士信任的无论是用于工业设备，商业显示屏还是尖端项目，此显示都可以提供您需要的性能。 10.1英寸TFT显示屏。
LCD尺寸（英寸）： | 10.1（对角线） |
解决： | 1280（h）×800（v） |

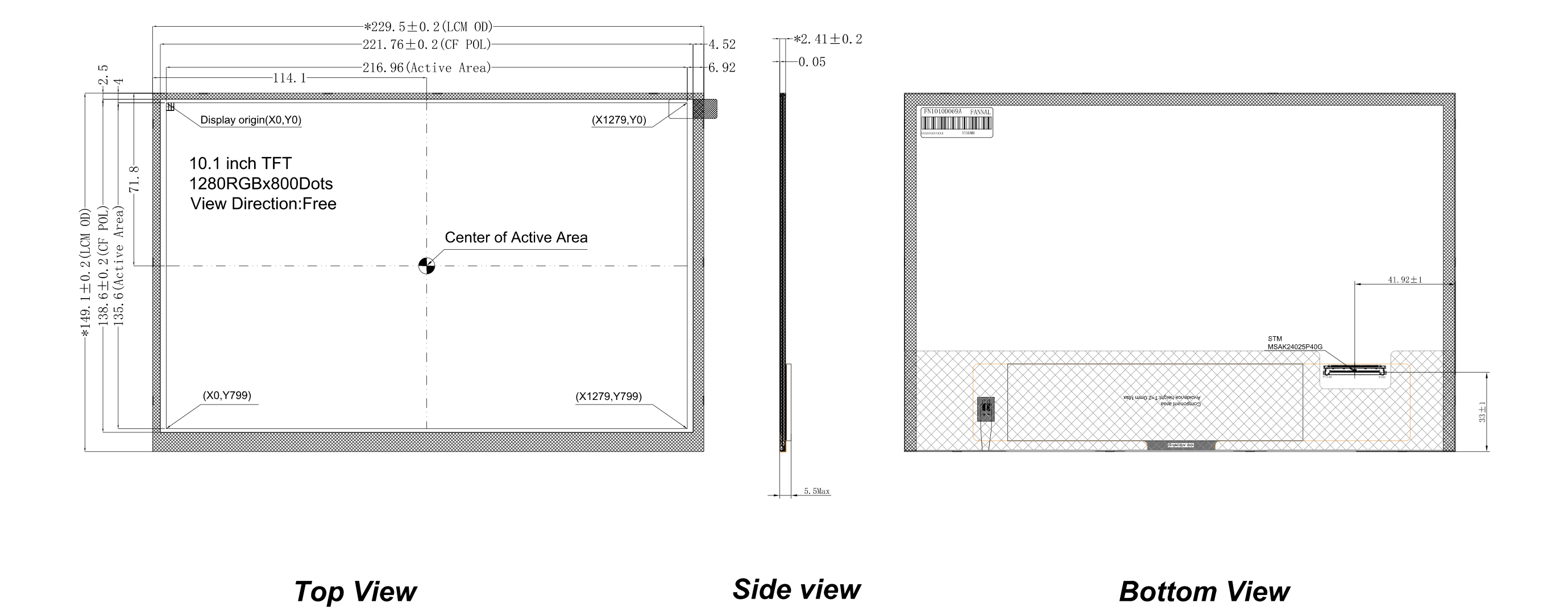

活动区域（MM）： | 216.96（h）×135.6（v） |
模块大小（mm）： | 229.5（w）x149.1（h）×2.41（d） |
显示模式（mm）： | 通常是黑色的，传播的 |
界面： | LVD |
查看方向： | 全部 |
电源（V）： | 3.3 |
亮度（CD/M2）： | 450（典型） |
工作温度（°C）： | -20〜+70 |
储存温度（°C）： | -30〜+80 |
| 别针 | 象征 |
| 1 | NC |
| 2 | VDD |
| 3 | VDD |
| 4 | VDD |
| 5 | NC |
| 6 | GND |
| 7 | GND |
| 8 | rxinon |
| 9 | rxinop |
| 10 | GND |
| 11 | rxin1n |
| 12 | rxin1p |
| 13 | GND |
| 14 | rxin2n |
| 15 | rxin2p |
| 16 | GND |
| 17 | rxclkn |
| 18 | rxclkp |
| 19 | GND |
| 20 | rxin3n |
| 21 | RXIN3P |
| 22 | GND |
| 23 | NC |
| 24 | NC |
| 25 | GND |
| 26 | NC |
| 27 | NC |
| 28 | GND |
| 29 | NC |
| 30 | NC |
| 31 | GND |
| 32 | GND |
| 33 | GND |
| 34 | NC |
| 35 | LED PWM |
| 36 | NC |
| 37 | NC |
| 38 | vled 12v |
| 39 | vled 12v |
| 40 | vled 12v |
为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：
• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）
• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP
• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。
• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。
• 优化设计，确保稳定的图像传输和性能。
• 可用尺寸：最大 65'
• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计
• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触
• 工作温度：
工业级：–20°C ~ +70°C
汽车级：–30°C ~ +85°
• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准
• 材料选择：
玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆
光学贴合 | 尺寸范围 | 笔记 |
奥卡 | 最大 15.6” | 两条用于大批量生产的全自动生产线 |
定位/OCR | 最大 32” | 出色的高对比度和耐用性 |
硅酮 | 最大 32” | 坚固耐用的大型工业应用的理想选择 |
FANNAL成立于2011年，是触摸显示解决方案专家，在全球范围内提供高品质的产品和技术服务。我们设计和制造内部定制显示器、PCAP 触摸屏和光学粘合。我们的解决方案服务于工业、户外、医疗、汽车和其他应用。
我们是一家快速发展的高科技公司 ，由欧洲电子设备和嵌入式计算领域的领导者我们拥有SECO提供资金支持。 ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证。我们的产品符合 REACH 和 RoHS 标准，可根据要求提供测试报告或声明。
凭借稳定的质量和工程支持，FANNAL 帮助客户保持竞争力并使其产品在全球脱颖而出。
 | 经验丰富： 在 TFT 显示器、AMOLED 显示器、触摸显示器、电容式触摸屏和触摸显示器制造领域 拥有 15 年经验。 |
| 一站式解决方案： 触摸屏、显示屏和光学贴合的 完整内部流程 |
| 全球服务： 意大利、德国、法国、西班牙、印度、日本、新加坡等 — 及时的本地支持. |
| 强大的背景： 由欧洲顶级嵌入式和显示解决方案领导者 SECO提供资金支持。 |
| 可靠的供应： 我们的 长期供应商网络 确保您即使在高需求季节也能获得一致的质量和可靠的交货。 |
| 质量保证： ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证；符合 REACH 和 RoHS 标准。 |
答：
此显示器是 裸露的 TFT LCD 模块，带有 LVDS 接口，这意味着它 不能直接由 HDMI、VGA 或 USB 信号驱动 。
您将需要：
兼容 LVDS 的主板 ，或
一个 单独的 LCD 控制器板 ，用于将 HDMI/DVI 转换为 LVDS。
这是项目失败的常见集成点，因此尽早确认信号兼容性至关重要。
答：
不直接。 Raspberry Pi 输出 HDMI ，而该模块使用 LVDS.
要与 SBC 一起使用， 需要 HDMI 转 LVDS 控制器板。
如果您正在开发原型或评估系统，我们可以推荐或提供匹配的控制器解决方案。
答：
是的。该面板专为 工业级可靠性而设计，支持：
连续运转
宽温度范围（-20°C 至 +70°C）
在延长使用周期内保持稳定的亮度
这使其适用于 24/7 运行的 HMI 面板、信息亭和控制系统。
答：
是的。我们可以将此显示器作为 完全集成的触摸显示模块提供，包括：
投射电容式 (PCAP) 或电阻式触摸
光学贴合
定制FPC、盖板、固件调校
这降低了供应商的复杂性并加快了产品开发周期。
