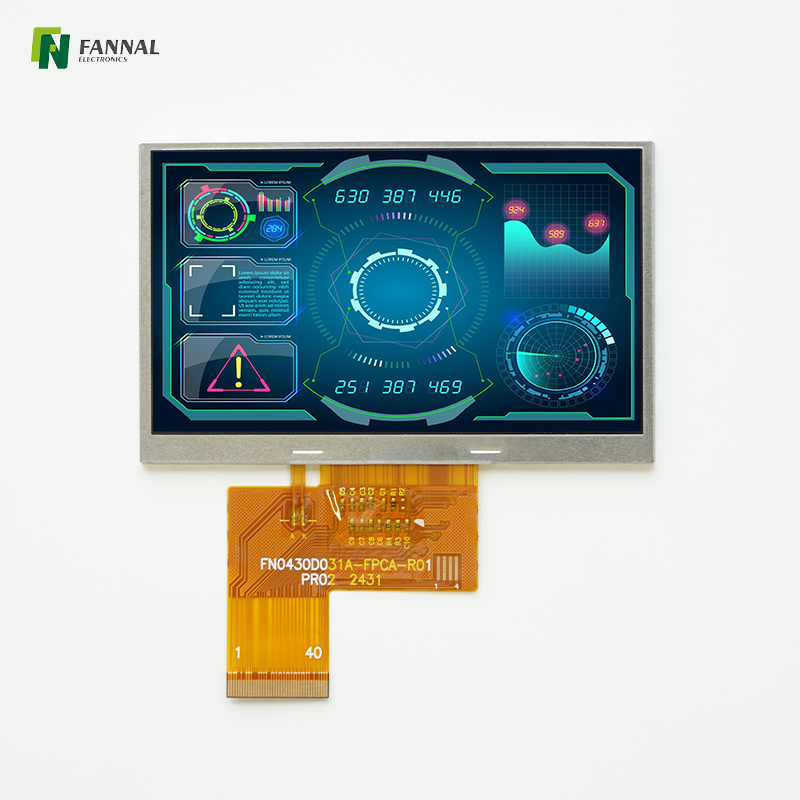

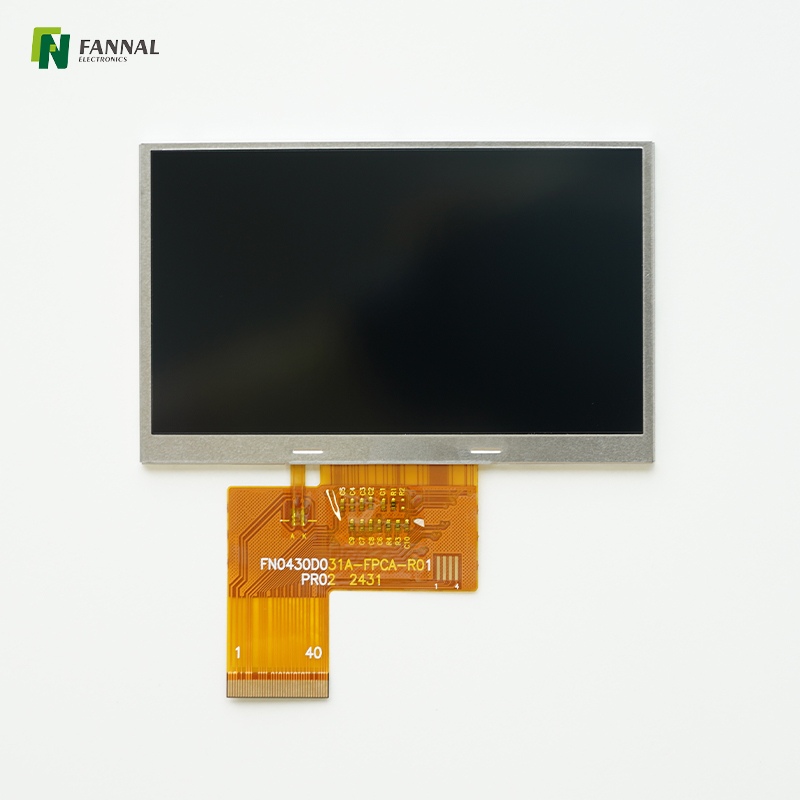

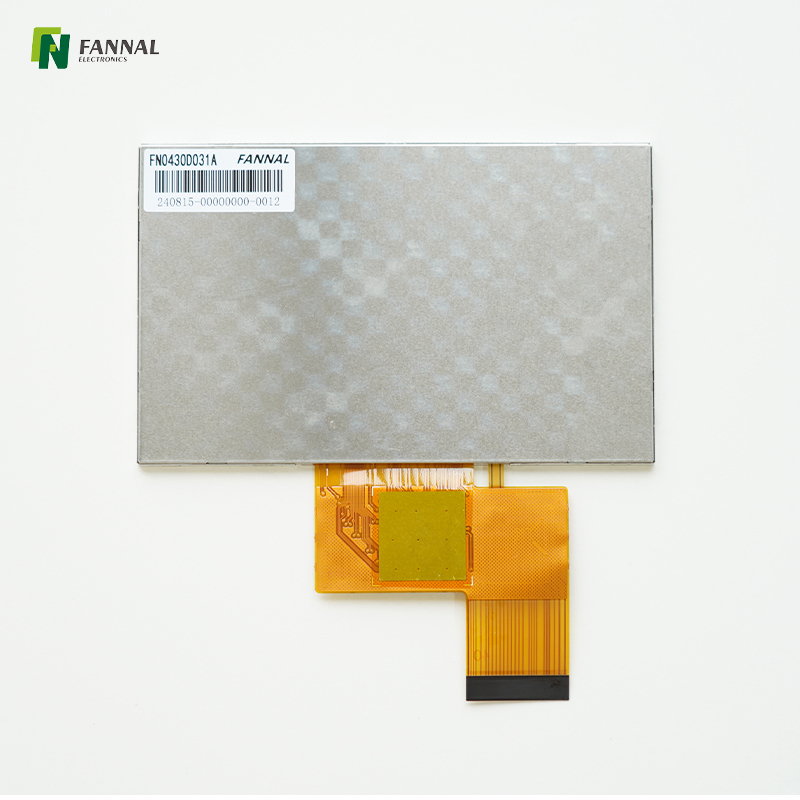

4.3寸TFT显示屏 800*480分辨率 IPS液晶屏

4.3英寸工业级TFT液晶显示屏

型号：
FN0430D031A
尺寸（英寸）：
4.3
操作温度（℃）：
-20~70
存储温度（℃）：
-30~80
分辨率：
800*480
亮度（CD/m²）：
850
界面：
LVDS
触摸屏：
可定制

数量：
状态：





询问添加到篮子里下载

高亮度显示 TFT显示屏

特征

图纸和规格

应用

定制

为什么是FANNAL？

详情页ips工控

特征

增强亮度以提高可读性

这款 4.3 英寸 IPS TFT 显示屏的典型亮度 约为 850 cd/m² ，与标准亮度面板相比，在明亮的室内和环境条件下可提供更高的可读性。

800×480 分辨率的清晰视觉输出

800×480 分辨率提供清晰的文本和图形，为紧凑型显示器和控制屏幕提供清晰易读的用户界面。

采用 IPS 技术的宽视角

IPS 面板技术可确保宽视角和一致的色彩再现，使内容从不同角度都保持可见和准确。

紧凑的外形，适合嵌入式集成

4.3 英寸的小尺寸使该显示器非常适合空间有限但需要视觉清晰度和可靠性的嵌入式系统和紧凑型设备。

灵活的接口和集成

该屏幕专为轻松与嵌入式控制器和显示驱动板集成而设计，支持针对不同应用的各种系统配置。

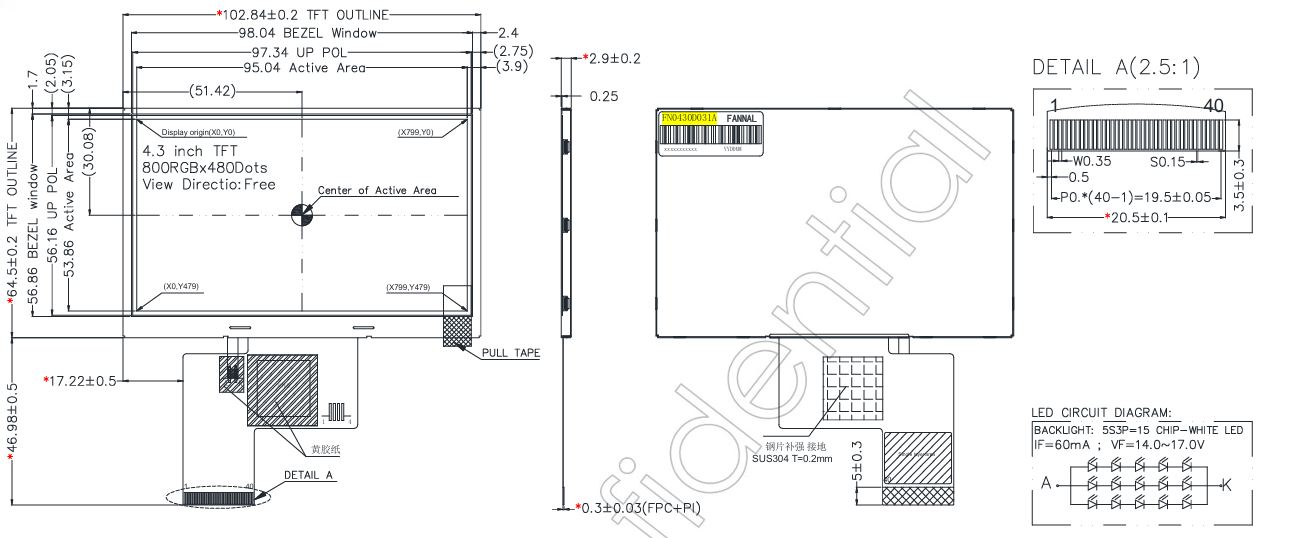

绘画

屏幕截图 2024-10-02 182712

规格

一般规格

LCD尺寸（英寸）：	4.3（对角线）
解决：	800(水平)×480(垂直)
像素音高：	0.1188(水平)x0.1122(垂直)
活动区域（MM）：	95.04(水平)×53.856(垂直)
模块大小（mm）：	102.84(宽)x64.5(高)×2.9(深)
显示模式（mm）：	通常是黑色的，传播的
界面：	LVD
查看方向：	全部
亮度（CD/M2）：	850（典型值）

界面

销号	象征	I/O。	描述
1-2	LEDK	P	LED背光的功率（阴极）。
3-4	莱达	P	LED背光（阳极）的功率。
5	NC	-	没有连接。
6	GND	-	地面。
7	NC	-	没有连接。
8	vddi	P	IO 供电电压。
9	VDD	P	电源模拟电压。
10	GND	P	地面。
11-12	NC	-	没有连接。
13	SCL	I	像素时钟输入信号。
14	SDA	I	串行数据输入/输出信号。
15	CS	I	芯片选择信号。
16	GND	P	地面。
17	NC	-	没有连接。
18	rxclkn	I	LVDS 负时钟信号。
19	rxclkp	I	LVDS 正时钟信号。
20	GND	P	地面。
21	接收输入0N	I	LVDS 负差分数据信号。
22	接收输入0P	I	LVDS 正差分数据信号。
23	GND	P	地面。
24	rxin1n	I	LVDS 负差分数据信号。
25	rxin1p	I	LVDS 正差分数据信号。
26	GND	P	地面。
27	rxin2n	I	LVDS 负差分数据信号。
28	rxin2p	I	LVDS 正差分数据信号。
29	GND	P	地面。
30	rxin3n	I	LVDS 负差分数据信号。
31	RXIN3P	I	LVDS 正差分数据信号。
32	GND	P	地面。
33	重置	I	重置信号输入。
34	NC	-	没有连接。
35	GND	P	地面。
36	NC	-	没有连接。
37	XR/NC	-	没有连接。
38	YD/NC	-	没有连接。
39	XL/NC	-	没有连接。
40	余/北卡罗来纳州	-	没有连接。

电气特性

范围	象征：	最小。	typ。	最大限度。	单元
正向电压	VF	14.0	15.5	17.0	V
向前电流	如果	-	-	60	马
LED寿命	-	30K			HRS

申请

工业控制面板

用于需要紧凑、可靠的显示器来进行状态监控和参数调整的工厂和机器控制系统。

嵌入式系统接口

适用于需要清晰显示菜单、状态和用户反馈的嵌入式设备和控制器。

便携式和手持设备

非常适合便携式设备、手持式测量工具和面板空间有限的紧凑型仪器。

交通和车辆显示屏

用于仪表板、信息娱乐界面或需要小而清晰的屏幕的辅助显示器。

智能家电和消费电子产品

可集成到需要紧凑、可读屏幕的智能设备和专用消费终端中。

~!phoenix_varTXT18!~

~!phoenix_varTXT20!~

~!phoenix_varTXT22!~

定制

CTP

结构：gg，gff，尺寸：1.8* 〜55 “，用水/盐水/汗水触摸，符合EMI/RFI标准，Linux/Windows/ios和Android，封面上的自定义：AG/AR/AF MEED IK标准，多触摸式解决方案，多触摸解决方案，与手指/手指/手指/手指/手指/手指/手指/手指/手指/手指/手指/手指，手指/手指，手指/手指”

广告板

我们可以提供完整的配件，包括背光板，广告板和电线组。

为什么是FANNAL？

经验丰富： 在 TFT 显示器、AMOLED 显示器、触摸显示器、电容式触摸屏和触摸显示器制造领域 拥有 15 年经验。

一站式解决方案： 触摸屏、显示屏和光学贴合的 完整内部流程

全球服务： 意大利、德国、法国、西班牙、印度、日本、新加坡等 — 及时的本地支持.

强大的背景： 由欧洲顶级嵌入式和显示解决方案领导者 SECO提供资金支持。

可靠的供应： 我们的 长期供应商网络 确保您即使在高需求季节也能获得一致的质量和可靠的交货。

质量保证： ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证；符合 REACH 和 RoHS 标准。

质量控制

质量证书

质量检验

常问问题

Q1：850cd/m²算是高亮度吗？

答：
约 850 cd/m² 的亮度 比典型的 250-400 cd/m² 面板更亮，并提高了明亮环境条件下的可见度。然而，对于阳光直射应用，它并未被归类为真正的“阳光下可读”（例如，≥1000 cd/m²）。

Q2：这款显示器使用什么分辨率？

答：
该显示屏采用 4.3 英寸外形，具有原生 800×480 分辨率，为紧凑型屏幕应用提供清晰的文本和界面元素。

问题 3：这种尺寸显示屏的典型用例有哪些？

答：
常见应用包括工业面板、手持式仪器、嵌入式控制器、小型仪表板显示器和便携式设备，其中紧凑的尺寸和增强的可读性是优先考虑的。

Q4：IPS面板有什么优势？

答：
IPS 技术提供 宽视角和一致的色彩，确保显示屏在各种观看位置都保持清晰易读，而不会出现明显的色偏。

Q5：这款显示器可以与定制嵌入式系统集成吗？

答：
是的。该屏幕专为与嵌入式控制器和驱动板直观集成而设计。对于集成细节，系统设计人员应参考引脚排列和电气规范。
