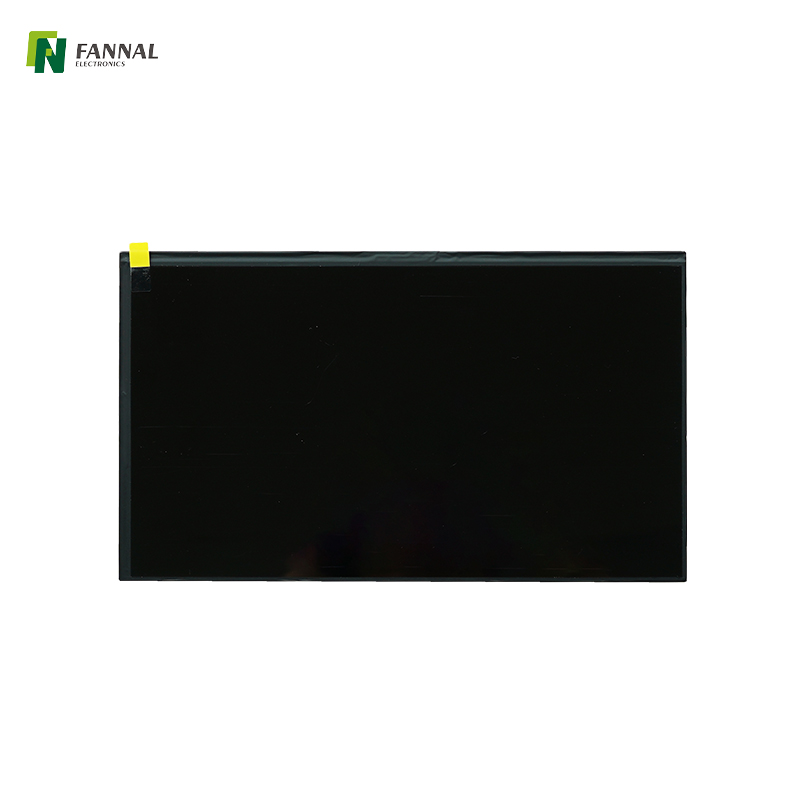

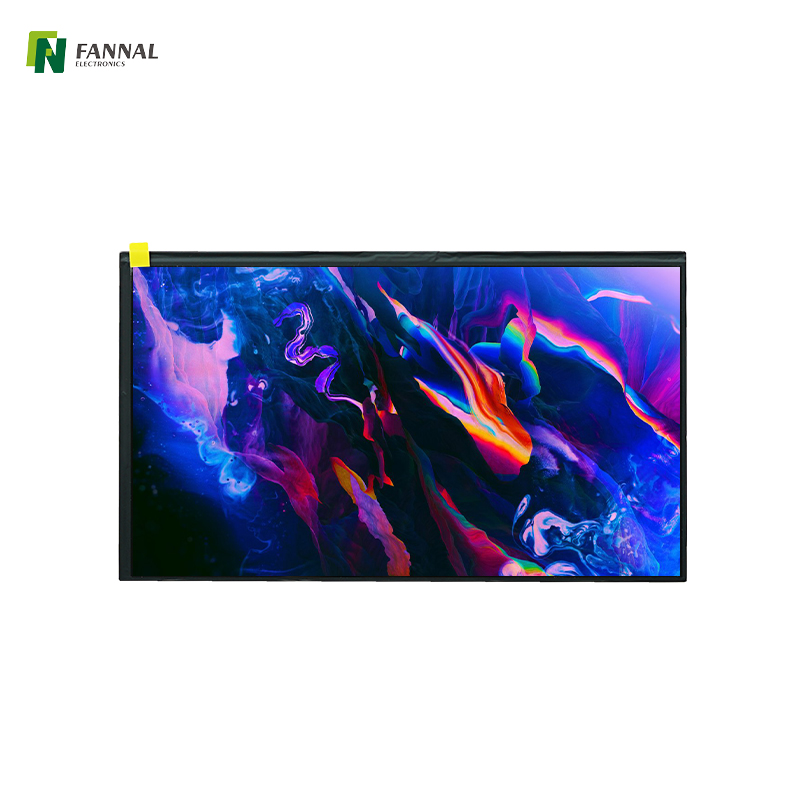

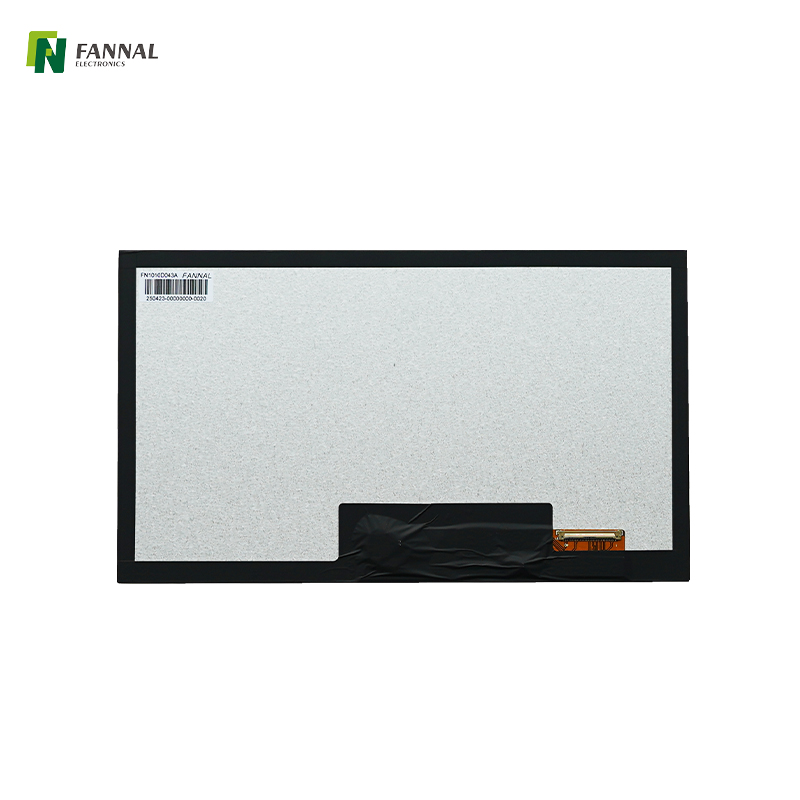

10.1 “工业应用的TFT显示LVD界面

型号：
FN1010D043B
尺寸（英寸）：
10.1
操作温度（℃）：
-20〜70
存储温度（℃）：
-30〜80
分辨率：
1024x600
可视角度：
全部
亮度（CD/m²）：
300
界面：
LVD
触摸屏：
可自定义

数量：
状态：





询问添加到篮子里下载

10.1英寸TFT显示 TFT显示屏供应商 LVD接口高分辨率10.1英寸TFT显示屏工业10.1英寸TFT显示买显示屏

产品功能

图纸和规格

应用

定制

为什么是FANNAL？

关键功能

10.1' TFT 显示屏 1024×600
紧凑型 10.1 英寸模块，分辨率为 1024×600 — 平衡屏幕面积和像素密度，以实现紧凑型 HMI 中的可读文本、图形和控制 UI。
用于稳定集成的 LVDS 接口
标准 LVDS 信号为工业主板、嵌入式控制器和单板计算机提供低噪声、稳健的数据传输。
宽视角（全部）
该显示器在宽视角下提供一致的图像质量，因此多个操作员或斜角观看者可以看到稳定的色彩和对比度。
工业温度范围
额定工作温度范围为 -20 °C 至 +70 °C ，存储温度范围为 -30 °C 至 +80 °C ，适用于典型工业设备和室内车辆驾驶室。
标准亮度 (300 cd/m²)
300 cd/m² 针对室内和受控照明环境（工厂车间、控制室和仪表板）进行了优化。（对于阳光下可读的需求，请考虑背光升级选项。）
可用的触摸集成
触摸面板选项是可定制的 - 根据 HMI 或信息亭使用的项目要求添加电阻式/PCAP 触摸或盖板玻璃。
定制和附加组件
支持光学粘合 (OCA/OCR)、防护玻璃罩、亮度调节、机械尺寸调整和定制驱动器/AD 板集成。

产品图

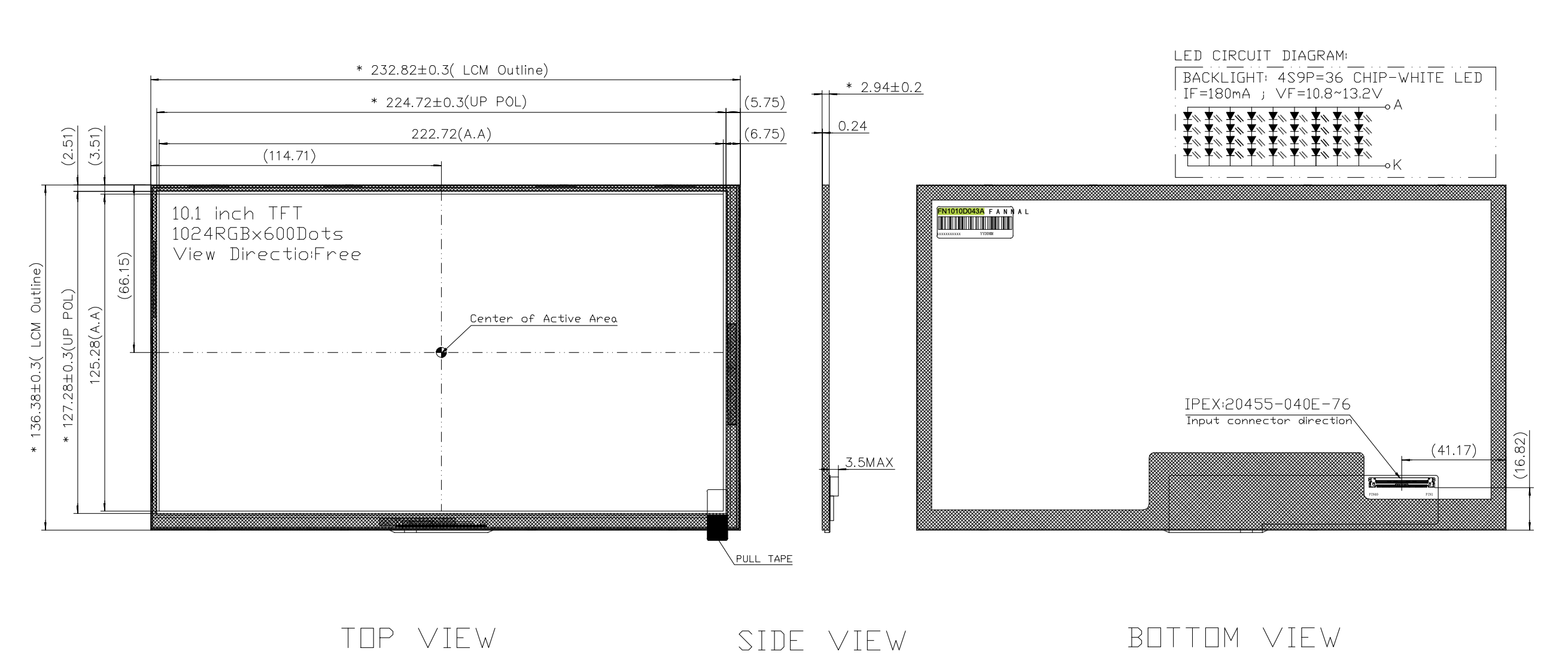

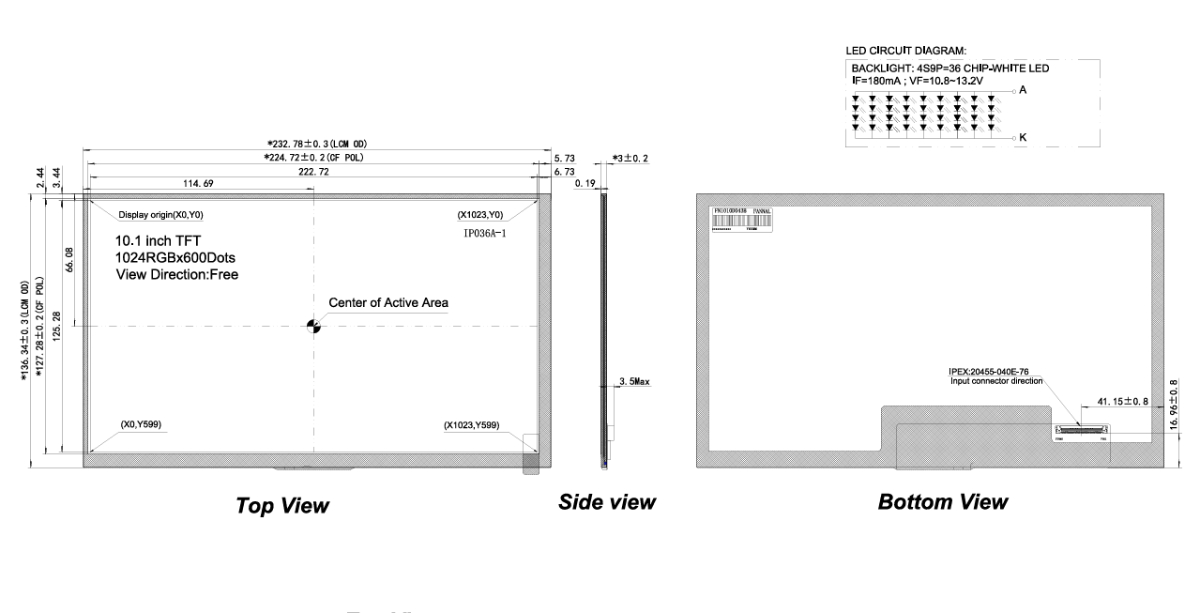

FN1010D043B 图纸

规格

一般规格

范围	规格	单元
液晶屏尺寸	10.1（对角线）	英寸
像素数	1024（h）×600（v）	像素
像素间距	0.2175(水平)×0.2088(垂直)	毫米
活动区域	222.72（h）×125.28（v）	毫米
模块尺寸	232.78(宽)×136.34(高)×3.0(深)	毫米
显示模式	通常是黑色的，传播的
界面	LVD
查看方向	全部	钟
显示颜色	16.7M	颜色
电源	3.3	V
功耗	LCD：0.45W（典型值） (@VDD=3.3V) 背光：2.3W（典型值） (@IF=180mA)	W
重量	175（典型值）	g
亮度	300（典型值）	cd/平方米
驱动IC	HX8282+HX869

界面：

销号	象征	I/O。	描述
1	NC	-	没有连接。
45691	VDD	P	电源模拟电压。
45753	NC	-	没有连接。
7	GND	P	地面。
8	接收输入0N	I	LVDS 负差分数据信号。
9	接收输入0P		LVDS 正差分数据信号。
10	GND	P	地面。
11	rxin1n	I	LVDS 负差分数据信号。
12	rxin1p	I	LVDS 正差分数据信号。
13	GND	P	地面。
14	rxin2n	I	LVDS 负差分数据信号。
15	rxin2p	I	LVDS 正差分数据信号。
16	GND	P	地面。
17	rxclkn	I	LVDS 负时钟信号。
18	rxclkp	I	LVDS 正时钟信号。
19	GND	P	地面。
20	rxin3n	I	LVDS 负差分数据信号。
21	RXIN3P	I	LVDS 正差分数据信号。
22	GND	P	地面。
23-24	NC	-	没有连接。
25	GND		地面。
26-28日	NC	-	没有连接。
29	AVDD/NC	-	没有连接。
30	GND	P	地面。
31-32	LEDK	P	LED阴极输入的电源。
33-34	NC	-	没有连接。
35	VGL/NC	-	没有连接。
36-37	NC	-	没有连接。
38	VGL/NC	-	没有连接。
39-40	莱达	P	LED阳极输入的电源。

电特性：

范围	象征	最小。	typ。	最大限度。	单元
电源电压	VDD	2.3	3.3	3.6	V
电源电流	IDD	-	136	170	马
输入逻辑高压	vih	0.7VDD	-	VDD	V
输入逻辑低压	vil	0	-	0.3vdd	V

应用

1) 室内工业 HMI 和机器控制面板

为什么适合： LVDS 可在嘈杂的环境中提供稳定的信号； 10.1' TFT 显示屏 / 1024×600 为控制和状态显示提供足够的区域；-20~70°C 适合工厂条件；宽视角有助于多个操作员。
例如： 本地 PLC 操作面板、生产线状态显示、机器控制台。

2) 嵌入式仪器显示器和测试设备（室内）

原因： 紧凑的格式+仪器读数和菜单的可读分辨率； LVDS 简化了与嵌入式主板的集成； 300 cd/m² 足以满足室内实验室/工作台环境。
例如： 手持式分析仪（室内使用）、台式测试仪、便携式校准工具。

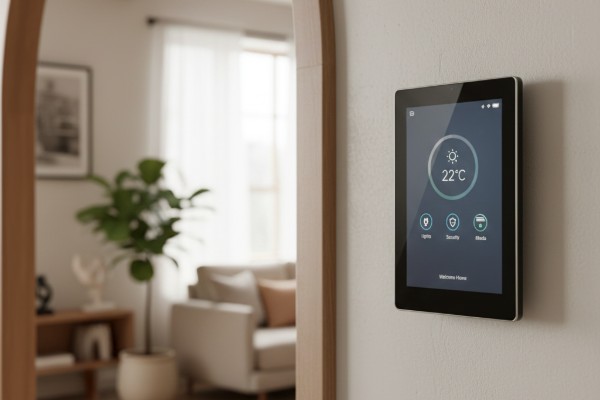

3) 室内信息亭和信息面板（阴影位置）

原因： 300 cd/m² 适合室内或阴凉的半室外放置； IPS/宽视角为多个用户保留可见性；触摸定制可实现交互式信息亭。
例如： 室内售票亭、店内信息终端、值机面板。

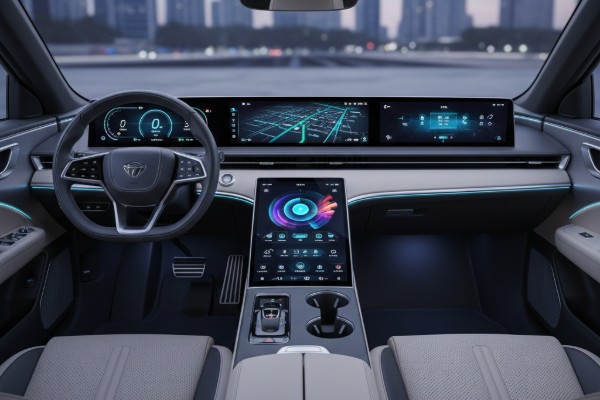

4) 车舱显示器（非阳光照射）

原因： 工作温度和 LVDS 接口使其适合阳光直射有限的车内使用（例如仪表组补充、乘客信息显示器）。
例如： 辅助仪表板屏幕、驾驶室内控制器、电动汽车/多功能车控制台（内部）。

5) 医疗和实验室用户界面（室内）

原因： 宽视角+稳定的色彩支持临床用户界面； 300 cd/m²适合室内临床照明；盖板玻璃和触摸选项满足卫生和互动需求。

示例： 诊断设备前面板、实验室仪器 UI、护士站控制面板。

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

背光

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

定制触摸屏

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65'

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

为什么是FANNAL？

经验丰富： 在 TFT 显示器、AMOLED 显示器、触摸显示器、电容式触摸屏和触摸显示器制造领域 拥有 15 年经验。

一站式解决方案： 触摸屏、显示屏和光学贴合的 完整内部流程

全球服务： 意大利、德国、法国、西班牙、印度、日本、新加坡等 — 及时的本地支持.

强大的背景： 由欧洲顶级嵌入式和显示解决方案领导者 SECO提供资金支持。

可靠的供应： 我们的 长期供应商网络 确保您即使在高需求季节也能获得一致的质量和可靠的交货。

质量保证： ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证；符合 REACH 和 RoHS 标准。

证书

质量证书

常问问题

问: 你是制造商吗？

答：是的，Fannal 是一家领先的定制显示器和触摸屏制造商，拥有 15 年的经验，提供 LCD、TFT、AMOLED 显示面板、电容式触摸屏、触摸显示器和光学贴合服务的全面定制。

问：这款10.1寸工业显示器采用LVDS接口有什么优势？

答：LVDS 提供稳定、低噪声的传输，非常适合需要可靠的长距离信号完整性的工业设备。

问： 300 cd/m² 的亮度足以满足我的应用吗？

答：亮度适合 室内工业环境。.
对于室外或高环境光设置，可根据要求提供更高的亮度选项。

问：这款10.1英寸TFT显示屏可以定制触摸屏吗？

答：是的。我们支持 电容式 和 电阻式 触摸选项，包括定制盖板玻璃和光学粘合。

问： FANNAL 是否为这款 10.1' LVDS 显示器提供长期供货？

答：是的。作为工业显示器制造商，我们确保 OEM/ODM 项目的长期可用性和稳定供应。
