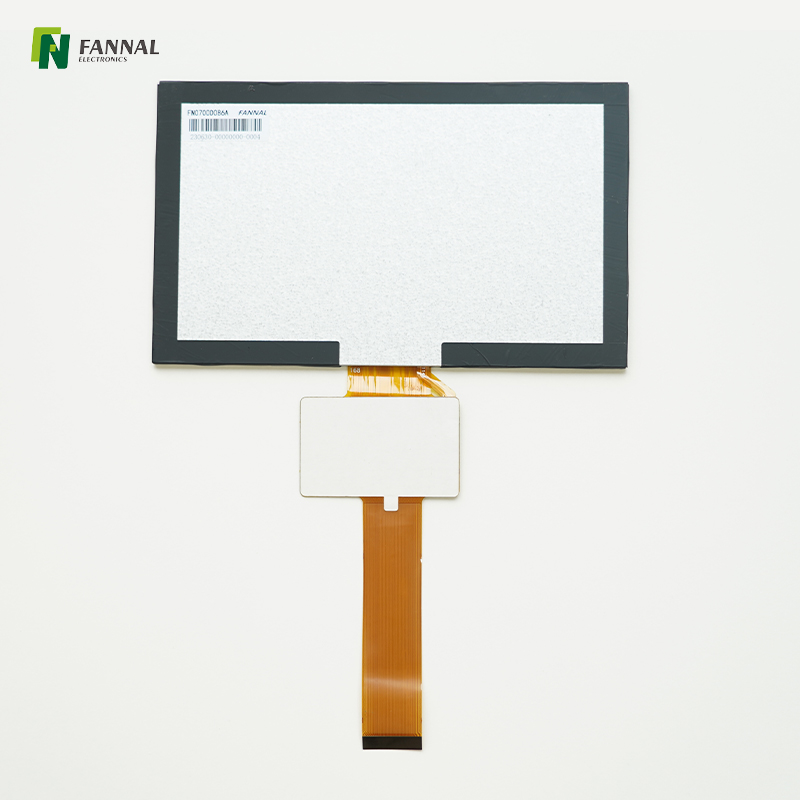

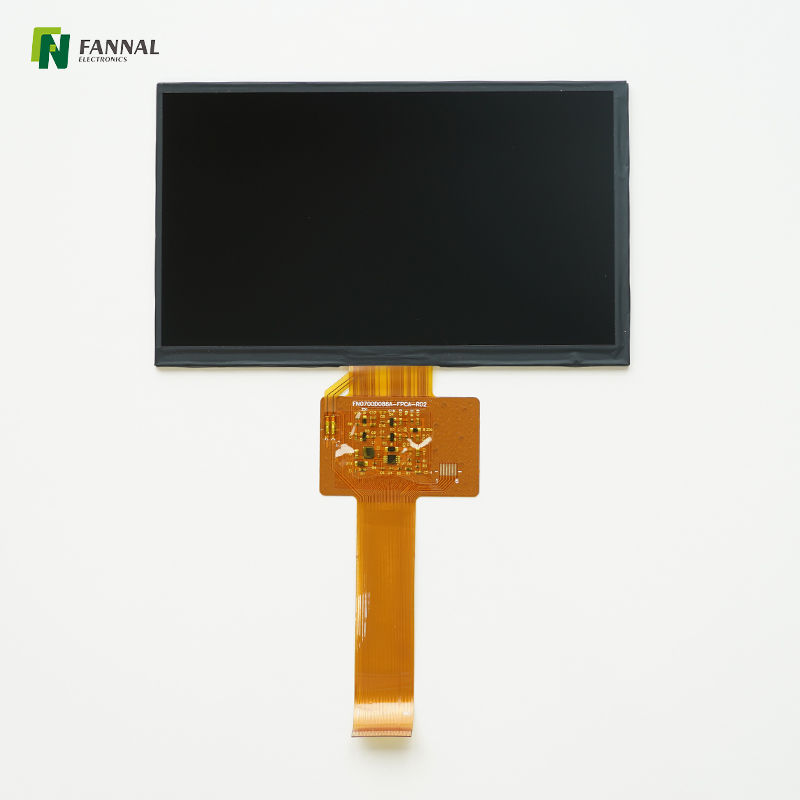

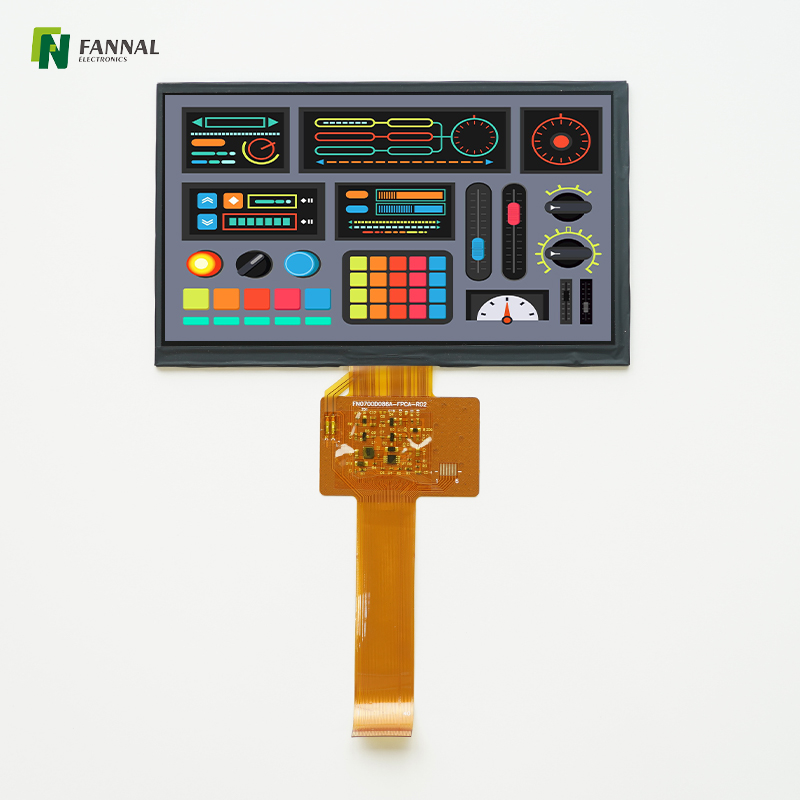

7.0英寸工业TFT显示1024*600 IPS LCD MIPI界面

7.0英寸IPS TFT LCD显示

  • FN0700D086A

  • -20〜70

  • -30〜80

  • 1024*600

  • 全部

  • mipi

  • 680

  • 可自定义

状态：
数量：
询问 添加到篮子里

7.0英寸工业TFT显示
产品功能
产品图
规格
加入
产品应用

详情页ips工控

7.0英寸TFT显示屏，1024x600，MIPI，工业LCD屏幕，680CD/m²

这种7.0英寸是由标准的1024x600高分辨率IPS屏幕和MIPI接口开发的。

这个7英寸TFT显示模块适用于广泛的应用，包括：

  • 汽车显示： 非常适合车内娱乐系统，仪器簇和导航面板。显示屏的高亮度和宽的温度范围非常适合在可读性和可靠性至关重要的车辆中使用。

  • 工业控制面板： 凭借其强大的设计，此TFT显示器可以承受严峻的工业环境，使其适合工厂控制面板和HMI（人机接口）应用。

  • 医疗设备： 显示屏的宽视角，高对比度和亮度可确保可见性清晰，这对于需要准确，可读的数据显示的医疗设备至关重要。

  • 家庭自动化系统： 从智能家庭控制器到安全系统，此TFT显示器将带来用户友好的触摸功能和生动的视觉效果到各种家庭自动化设备。

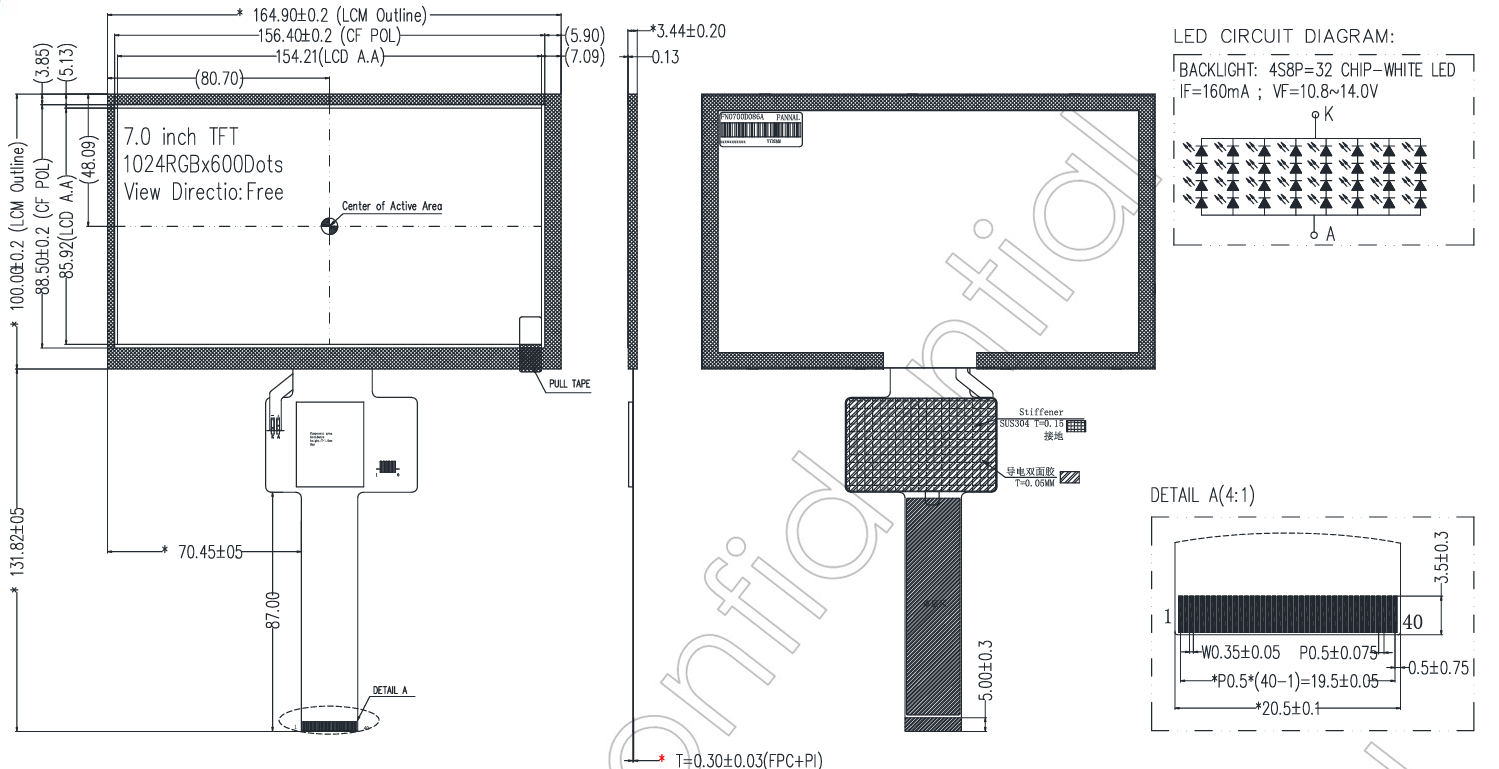

屏幕截图2024-10-27130438


一般规格：

LCD尺寸（英寸）：

7.0（对角线）

解决：

1024（h）×600（v）

像素音高：

0.1506（H）X0.1432（V）

活动区域（MM）：

154.2144（H）×85.92（V）

模块大小（mm）：

164.9x100.0x3.5

显示模式（mm）：

通常是黑色的，传播的

界面：

mipi

查看方向：

全部

电源供应：1.8
亮度（CD/M2）：

680（典型）

工作温度（°C）：

-20〜+70

储存温度（°C）：

-30〜+80


界面：

销号

象征

I/O。

描述

1-2

vleda

P

LED背光（阳极）的功率。

3-4

vledk

P

LED背光的功率（阴极）。

5GND-地面。

6

NC

-

没有连接。

7-8VDDP数字电路的电源。

9

GND

P

地面。

10UPDNI向上或向下扫描控制。

11

shlr

I

源右或左序列控件。

12

GND

P

地面。

13

重置

I

全球重置销。

14

StbyB

I

待机模式。

15

GND

P

地面。

16MIPI_TDP0IMLPI数据输入。
17MIPI_TDN0IMIPL数据输入。

18

GND

P

地面。

19

mipi_tdp1

I

MIPL数据输入。

20

MIPI_TDN1

I

MIPL数据输入。

21

GND

P

地面。

22

MIPI_TCP

I

MIPL时钟输入。

23

mipi_tcn

I

MIPL时钟输入。

24

GND

I

地面。

25MIPI_TDP2IMIPL数据输入。
26MIPI_TDN2IMIPL数据输入。

27

GND

P

地面。

28mipi_tdp3IMIPL数据输入。
29mipi_tdn3IMIPL数据输入。

30

GND

P

地面。

31-33NC-没有连接。
34GNDP地面。
35vdd_ctpI

2.8-3.6V电源，将1UF X5R陶瓷电容器连接到地面。

36

int_ctp

I中断信号/支持输出开放排水类型
37

scl_ctp

I12C串行时钟输入 /输出
38

SDA_CTP

I12C序列数据输入 /输出
39

reset_ctp

I数字电路的电压
40

gnd_ctp

PE-PAD应连接到系统GND NET。


电特性：

范围

象征：

最小。

typ。

最大限度。

单元

向前电压

VF

10.8

12.4

14.0

V

foward cuttent如果-160-马
背光功耗WBL-1.984-W

LED寿命

-

30000

-

-

HRS



定制

CTP

结构：GG，GFF，尺寸：1.8* 〜55 “，用水/盐水/汗水触摸，符合EMI/RFI标准，Linux/Windows/iOS和Android，自定义，封面上：AG/AR/AF Meet IK标准，多点触摸解决方案，手势和手掌拒绝的真实触摸，手指/手套和被动笔输入


广告板

我们可以提供完整的配件，包括背光板，广告板和电线组。



应用

随着对定制项目每天增加的需求，酒吧类型TFT市场正在相应地增长。而且我们的酒吧类型TFT解决方案可以在工业，汽车，医疗，家用电器和海上等许多应用中完美使用。


汽车


支付系统


运输


电子自行车

户外的

工业面板

医疗设备

纹状体设备



工程厂



摩托车



售货机



家庭申请
