一般规格：
LCD尺寸（英寸）： | 10.1（对角线） |
解决： | 1920（h）×1200（v） |
像素音高： | 0.1134（h）x0.1134（v） |
活动区域（MM）： | 217.728（h）×136.08（v） |

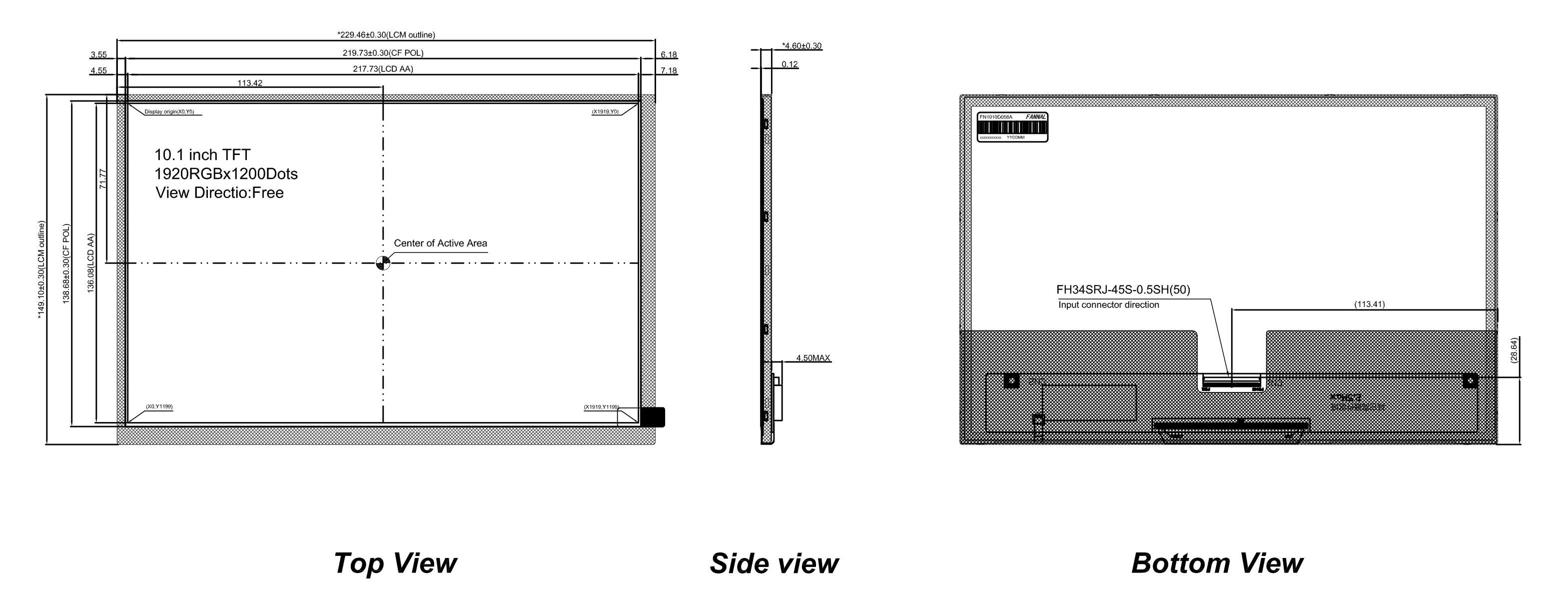

模块大小（mm）： | 229.46（w）x149.1（h）×4.6（d） |
显示模式（mm）： | 通常是黑色的，传播的 |
界面： | LVD |
查看方向： | 全部 |
| 亮度（CD/M2）： | 1000（典型） |
工作温度（°C）： | -20〜+80 |
储存温度（°C）： | -30〜+85 |
界面：
| 销号 | 象征 | I/O。 | 描述 |
| 1-3 | Vledin 12V | P | LED背光的功率。 |
| 4 | PWM | P | PWM用于LED。 |
| 5 | LED EN | I | LED启用信号。 |
| 6 | GND | P | 地面。 |
| 7 | ERXIN3P | I | LVD阳性差分数据（甚至数据）。 |
| 8 | Erxin3n | I | LVDS负差分数据（甚至数据）。 |
| 9 | GND | P | 地面。 |
| 10 | erxin2p | I | LVD阳性差分数据（甚至数据）。 |
| 11 | erxin2n | I | LVDS负差分数据（甚至数据）。 |
| 12 | GND | P | 地面。 |
| 13 | erxclkp | I | LVDS正差时钟信号（甚至时钟）。 |
| 14 | ERXCLKN | I | LVDS负差分钟信号（甚至时钟）。 |
| 15 | GND | P | 地面。 |
| 16 | erxin1p | I | LVD阳性差分数据（甚至数据）。 |
| 17 | Erxin1n | I | LVDS负差分数据（甚至数据）。 |
| 18 | GND | P | 地面。 |
| 19 | erxin0p | I | LVD阳性差分数据（甚至数据）。 |
| 20 | ERXIN0N | I | LVDS负差分数据（甚至数据）。 |
| 21 | GND | P | 地面。 |
| 22 | ORXIN3P | I | LVD阳性差分数据（奇数数据）。 |
| 23 | ORXIN3N | I | LVDS负差分数据（奇数数据）。 |
| 24 | GND | P | 地面。 |
| 25 | ORXIN2P | I | LVD阳性差分数据（奇数数据）。 |
| 26 | ORXIN2N | I | LVDS负差分数据（奇数数据）。 |
| 27 | GND | P | 地面。 |
| 28 | ORXCLKP | I | LVDS正差分钟信号（奇数时钟）。 |
| 29 | ORXCLKN | I | LVD负差分钟信号（奇数时钟）。 |
| 30 | GND | P | 地面。 |
| 31 | ORXIN1P | I | LVD阳性差分数据（奇数数据）。 |
| 32 | ORXIN1N | I | LVDS负差分数据（奇数数据）。 |
| 33 | GND | P | 地面。 |
| 34 | ORXIN0P | I | LVD阳性差分数据（奇数数据）。 |
| 35 | ORXIN0N | I | LVDS负差分数据（奇数数据）。 |
| 36 | GND | P | 地面。 |
| 37 | iic_sda | I | OTP_SDA。 |
| 38 | iic_scl | I | OTP_SCL。 |
| 39 | NC | - | 没有连接。 |
| 40 | EEPEN | I | 没有连接。 |
| 41-45 | vddin | P | 电源VDDIN = 3.3V（典型） |
电特性：
| 范围 | 象征 | 最小。 | typ。 | 最大限度。 | 单元 | ||||
电源电压 | VDD | 2.3 | 3.3 | 3.6 | V | ||||
VRP | - - | - - | 300 | MV | |||||
电源电流 | IDD | - - | 300 | 360 | 马 | ||||
功耗 | Plcd | - - | 1.0 | 1.2 | W | ||||
急流 | irush | - - | - - | 3.0 | A | ||||
输入逻辑高压 | vih | 2.7 | - - | 3.3 | V | ||||
输入逻辑低压 | vil | 0 | - - | 0.5 | V | ||||
输出逻辑高压 | 瞧 | 2.7 | - - | 3.3 | V | ||||
输出逻辑低压 | 卷 | 0 | - - | 0.5 | V | ||||
为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：
• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）
• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP
• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。
• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。
• 优化设计，确保稳定的图像传输和性能。
• 可用尺寸：最大 65'
• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计
• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触
• 工作温度：
工业级：–20°C ~ +70°C
汽车级：–30°C ~ +85°
• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准
• 材料选择：
玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆
光学贴合 | 尺寸范围 | 笔记 |
奥卡 | 最大 15.6” | 两条用于大批量生产的全自动生产线 |
定位/OCR | 最大 32” | 出色的高对比度和耐用性 |
硅酮 | 最大 32” | 坚固耐用的大型工业应用的理想选择 |
随着定制项目的需求日益增加，条形TFT市场也相应增长。我们的条形TFT解决方案可以完美应用于工业、汽车、医疗、家电和海事等多种应用。
汽车行业
仪表板系统、倒车摄像头监视器和信息娱乐显示器的理想选择。高亮度和宽视角确保驾驶员在所有照明条件下都能清晰地查看信息，从而提高安全性和性能。
付款和自动售货系统
用于自助服务亭和 自动售货机，屏幕的耐用性和阳光可读性可确保在室外或半户外环境中不间断的服务和易于阅读性。
工业面板
非常适合 工业控制系统，在振动、温度变化和多尘条件下提供强大的性能。该 tft 液晶显示模块 有助于确保 24/7 运行可靠性。
从诊断机到监视系统的医疗设备
，显示器提供精确的色彩准确性和分辨率，可帮助医疗专业人员做出快速准确的决策。
电动自行车和摩托车
这款 TFT 显示摩托车模块 针对动态户外环境中的可视性进行了优化，支持不同光照条件下的实时性能监控。
户外数字标牌
户外LCD标牌显示屏 即使 在明亮的阳光，雨或雪下，企业也为企业提供了高可见性广告平台。通过 防水TFT显示屏 集成，它可以承受所有天气挑战。
健身设备
应用于智能跑步机、划船机、互动动感单车等，屏幕显示生动的训练数据和界面，增强用户体验。
烤箱，空气净化器和洗衣机等
家居应用设备受益于此 颜色TFT显示器，为现代用户界面提供了敏锐的视觉效果和响应迅速的反馈。
|
|
|
|
|
|
|
|
|
|
|
|
