这款 11.6 英寸显示屏 以紧凑的工业级外形提供清晰的采用 全高清 (1920x1080)视觉体验。 常黑 IPS 类显示模式，提供一致、鲜艳的色彩和 1670 万种显示色彩，具有 全方位 (ALL) 视角.
该模块专为多功能性和可靠性而设计，具有纤薄的 6.1 毫米外形 ，重量仅为 250 克，使其成为便携式工业设备、医疗显示器和时尚人机界面 (HMI) 的完美选择。工作温度范围为 -20°C至+70°C ，确保在各种专业环境下性能稳定。
清晰的全高清分辨率： 1920x1080 (1080p) 分辨率 和 0.1335 毫米像素间距提供高密度细节，这对于复杂的技术数据和高清成像至关重要。
超轻薄设计：该模块 重量仅为 250 克 ，厚度为 6.1 毫米，具有很高的便携性，并且可以轻松集成到空间有限的外壳中。
全视角（IPS 技术） ： 从任何角度看都具有一致的图像质量和色彩准确性，确保多个操作员或动态观看位置的可见性。
工业级可靠性：专为在 -20°C 至 +70°C 范围内可靠运行而设计，可满足工业机械和专业外壳的热需求。
专业色彩深度： 支持 1670 万种颜色（8 位） ，采用 RGB 垂直条纹排列，提供平滑的渐变和专业级色彩再现。
可靠的LVDS接口： 采用标准 LVDS接口 进行高速数据传输，最大限度地减少电磁干扰（EMI）并确保与主流工业控制器的兼容性。
一般规格：
LCD尺寸（英寸）： | 11.6（对角线） |
解决： | 1920(水平)×1080(垂直) |
像素音高： | 0.1335(水平)x0.1335(垂直) |
活动区域（MM）： | 256.32(水平)×144.18(垂直) |

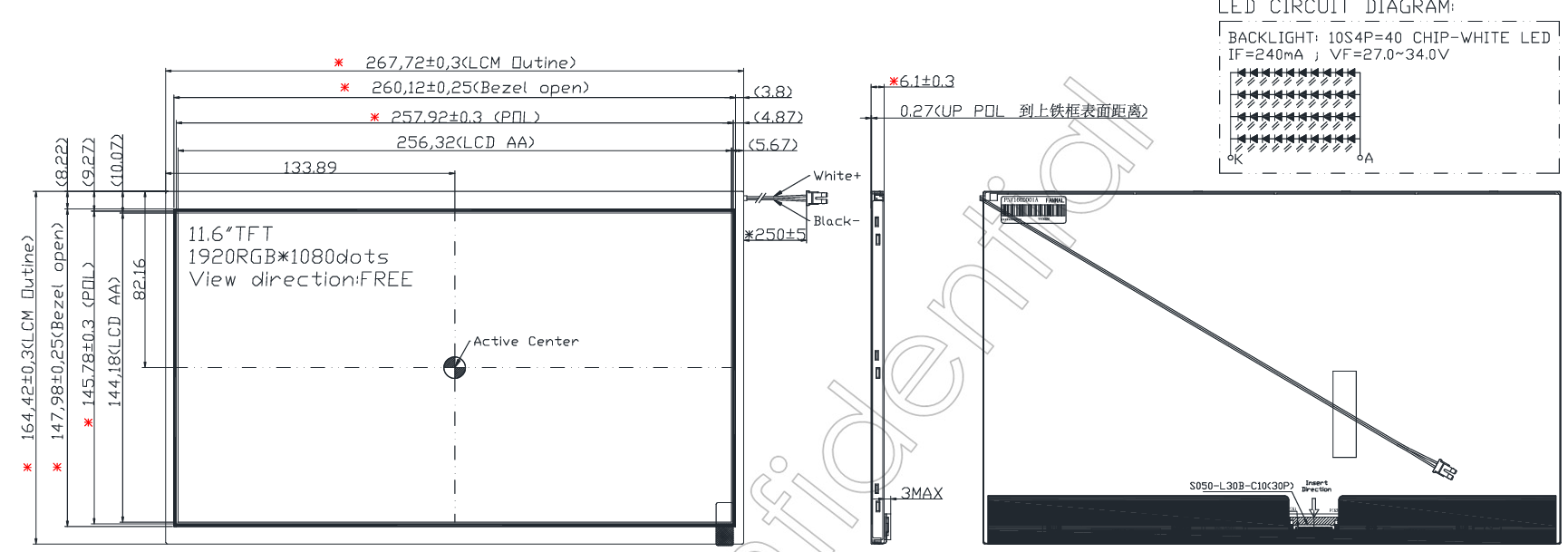

模块大小（mm）： | 264.72(宽)x164.42(高)×6.1(深) |
显示模式（mm）： | 通常是黑色的，传播的 |
界面： | LVD |
像素安排： | RGB垂直条纹 |
查看方向： | 全部 |
| 显示颜色 | 16.7M |
重量（g）： | 250（典型值） |
亮度（CD/M2）： | 500（典型） |
工作温度（°C）： | -20〜+70 |
储存温度（°C）： | -30〜+80 |
界面：
销号 | 象征 | I/O。 | 描述 |
1 | CABC-EN | I | CABC-EN。 |
2 | GND | P | 地面。 |
3 | 车道1-N | I | eDP RX 通道 1 负。 |
4 | LANE1-P | I | eDP RX 通道 1 正极。 |
5 | GND | P | 地面。 |
6 | 车道0-N | I | eDP RX 通道 0 负。 |
7 | 车道0-P | I | eDP RX 通道 0 正。 |
8 | GND | P | 地面。 |
9 | 辅助CH-P | I | eDP AUX CH 负。 |
10 | 辅助-CH-N | I | eDP AUX CH 正极。 |
11 | GND | P | 地面。 |
12-13日 | LDC-VCC | I | 3.3V |
| 14 | LCD测试 | I | 面板自检启用。 |
15-16 | GND | P | 地面。 |
| 17 | HPD | I | 热插拔检测输出。 |
18-23日 | NC | - | 没有连接。 |
| 24 | MSCL | - | 用于调试。 |
25 | 微软发展署 | - | 用于调试。 |
26-30日 | NC | - | 没有连接。 |
电特性：
范围 | 象征： | 最小。 | typ。 | 最大限度。 | 单元 |
向前电流电压 | VF | 27.0 | 30.0 | 34.0 | V |
向前电流 | 如果 | - | 240 | - | 马 |
为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：
• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）
• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP
• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。
• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。
• 优化设计，确保稳定的图像传输和性能。
• 可用尺寸：最大 65'
• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计
• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触
• 工作温度：
工业级：–20°C ~ +70°C
汽车级：–30°C ~ +85°
• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准
• 材料选择：
玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆
光学贴合 | 尺寸范围 | 笔记 |
奥卡 | 最大 15.6” | 两条用于大批量生产的全自动生产线 |
定位/OCR | 最大 32” | 出色的高对比度和耐用性 |
硅酮 | 最大 32” | 坚固耐用的大型工业应用的理想选择 |
