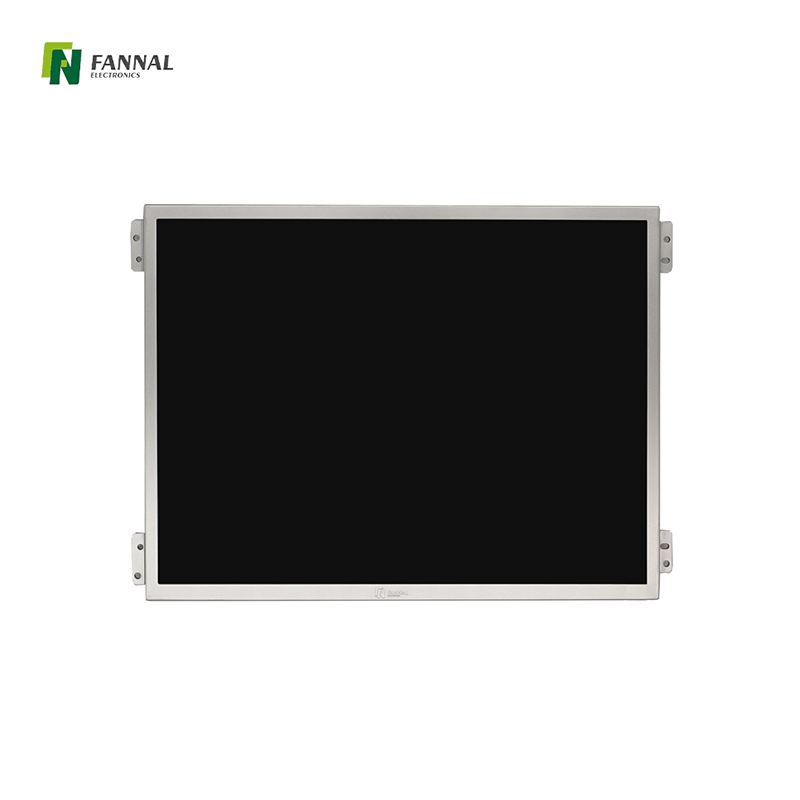

10.4寸户外TFT显示屏分辨率1024*768 IPS液晶屏

10.4英寸户外TFT液晶显示屏

型号：
FN1040D002A
尺寸（英寸）：
10.4
操作温度（℃）：
-30〜80
存储温度（℃）：
-30〜80
分辨率：
1024x768
可视角度：
全部
亮度（CD/m²）：
700
界面：
LVD
触摸屏：
可自定义

数量：
状态：





询问添加到篮子里下载

10.4寸户外TFT

产品功能

产品图

规格

产品应用

加入

详情页宽温

10.4英寸TFT显示屏，1024x768，LVDS，工业液晶屏，700cd/m²

产品功能

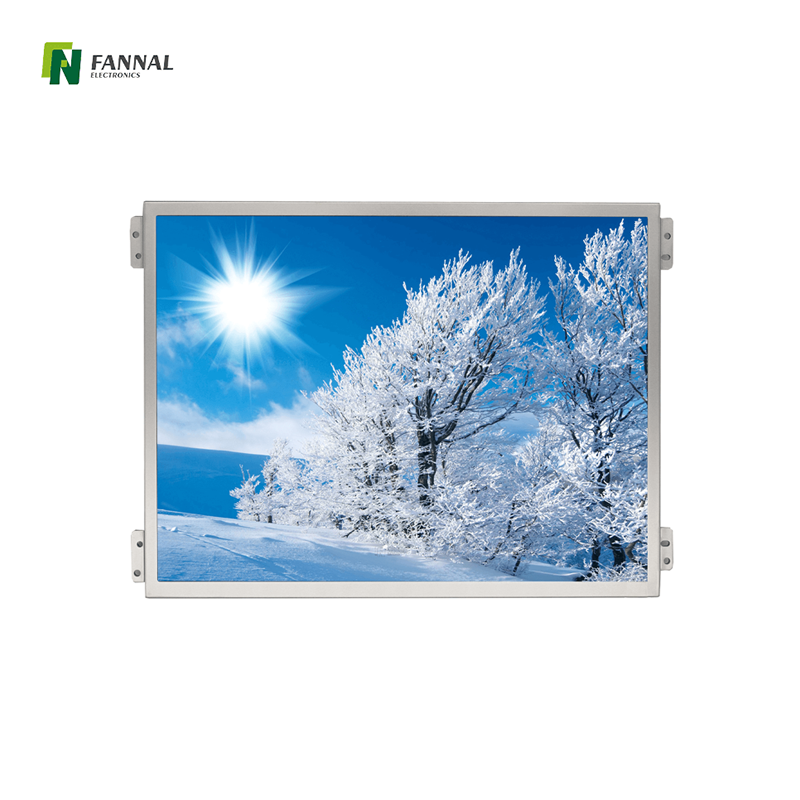

出色的户外视野

该显示屏采用高亮度和 IPS 技术设计， 即使在强烈的环境光和室外条件下也能确保清晰、可读的图像.

宽视角

IPS 面板可在宽视角下保持图像清晰度和色彩一致性，这对于信息亭、户外标牌和控制面板应用至关重要。

适用于旧系统的经典 4:3 分辨率

该模块具有 1024×768 分辨率和 4:3 宽高比，支持传统和工业 UI 布局，不会出现失真或缩放问题。

在恶劣环境下可靠

该显示模块专为设计 宽工作温度和稳健使用场景而 ，在户外和工业环境中可靠运行。

信号接口稳定

采用标准 LVDS接口 ，信号传输稳定，噪声低，适合嵌入式和工业控制器集成。

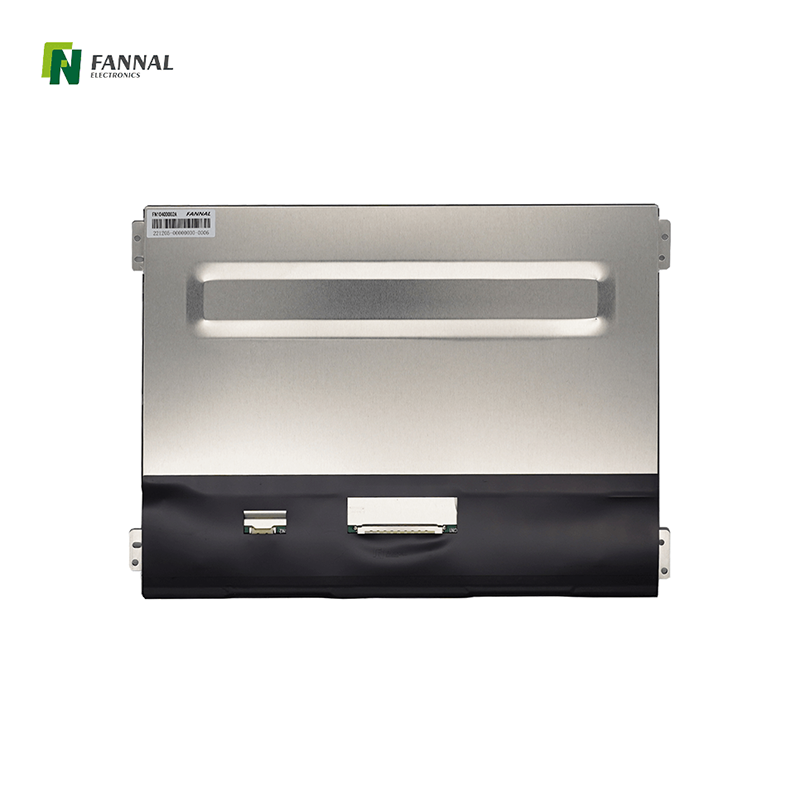

产品图

规格

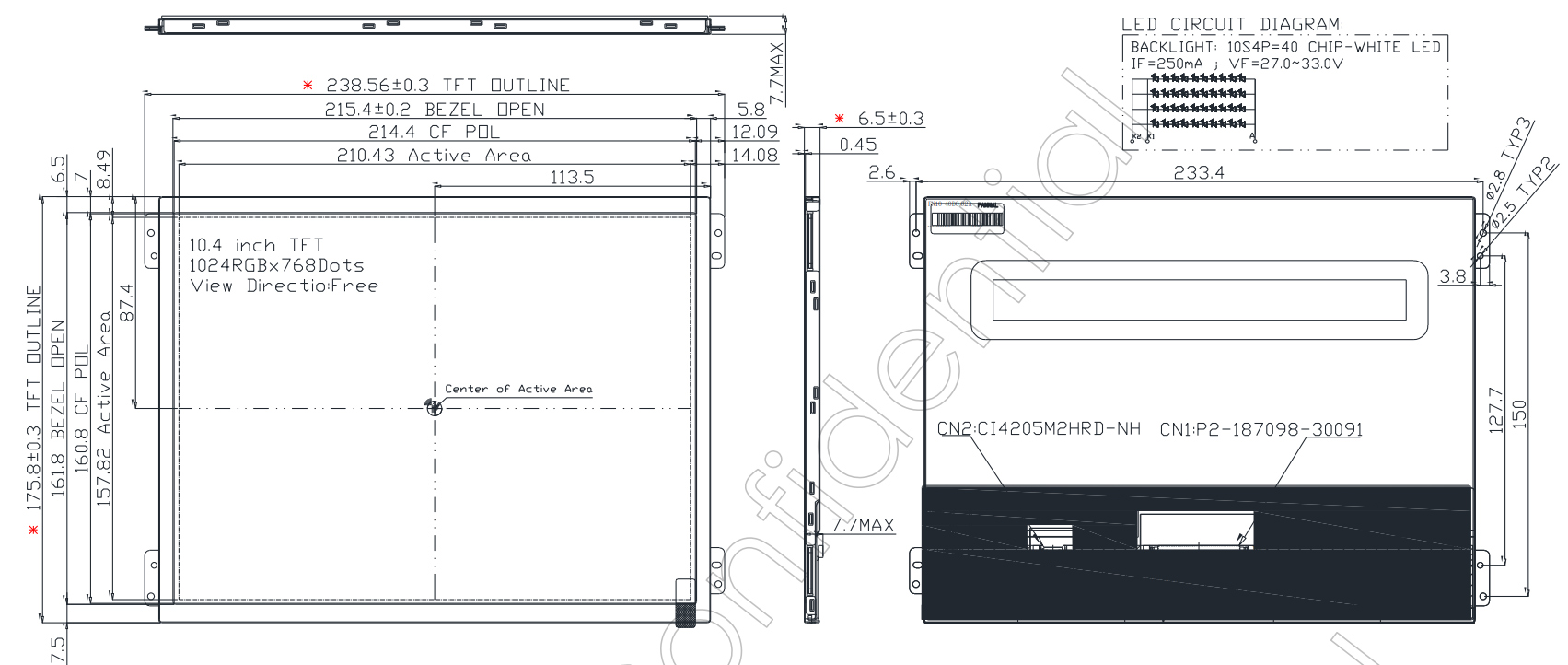

一般规格

LCD尺寸（英寸）：	10.4（对角线）
解决：	1024(水平)×768(垂直)
像素音高：	0.2055(水平)x0.2055(垂直)
活动区域（MM）：	210.432(水平)×157.824(垂直)
模块大小（mm）：	238.6(宽)x175.8(高)×6.8(深)
显示模式（mm）：	通常是黑色的，传播的
界面：	LVD
像素安排：	非晶硅薄膜晶体管
查看方向：	全部
重量（g）：	305（典型值）
亮度（CD/M2）：	700（典型值）
工作温度（°C）：	-30〜+80
储存温度（°C）：	-30〜+80

界面

销号	象征	I/O。	描述
1	NC	-	保留为 BIST 功能/无连接。
2	GND	P	地面。
3	林3+	I	正 LVDS 差分数据输入。
4	林3+	I	负LVDS差分数据输入。
5	GND	P	地面。
6	时钟+	I	正时钟信号
7	时钟脉冲-	I	负时钟信号。
8	GND	P	地面。
9	林2+	I	正 LVDS 差分数据输入。
10	凛2-	I	负LVDS差分数据输入。
11	GND	P	地面。
12	林1+	I	正 LVDS 差分数据输入。
13	凛1-	I	负LVDS差分数据输入。
14	GND	P	地面。
15	林0+	I	正 LVDS 差分数据输入。
16	林0-	I	负LVDS差分数据输入。
17	GND	P	地面。
18	NC	-	没有连接。
19	GND	P	地面。
20	SEL6/8	I	选择 6 位/8 位 LVDS 数据输入 Low 或 NC：8 位输入模式 High：6 位输入模式。
21-23日	NC	I	保留面板功能（显示旋转）
24	撤销	I	反转面板功能（显示旋转）
25-27日	GND	P	地面。
28-30日	VDD	P	电源：+3.3V

电气特性

范围	象征：	最小。	typ。	最大限度。	单元
LED背光电压	LED+	31	33	35	V
LED背光源电流	LED1- LED2-	78	80	82	马

应用

这款 10.4 英寸户外 IPS TFT 显示屏非常适合：

工业人机界面 (HMI) 和操作面板
户外信息亭、数字标牌和自助服务终端
车辆显示屏和车队管理界面
安全、访问控制和监控系统
需要强大的户外可视性的嵌入式

应用反映了 需要高亮度和宽视角的真实使用场景.

~!phoenix_varTXT16!~

~!phoenix_varTXT18!~

~!phoenix_varTXT20!~

~!phoenix_varTXT22!~

定制

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65'

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

广告板

我们可以提供完整的配件，包括背光板，广告板和电线组。

常问问题

1️⃣ 此显示器可以在户外阳光直射下使用吗？

是的。其高亮度和 IPS 面板可在明亮环境中保持可视性。对于极端的阳光照射，光学粘合或防眩光选项可以进一步提高可读性。

2️⃣ 这个显示器使用什么接口进行集成？

该模块使用 LVDS 接口，该接口在工业和嵌入式控制器板中得到广泛支持。确保您的系统支持 LVDS 时序和引脚配置。

3️⃣ 4:3 分辨率对于户外应用重要吗？

是的。经典的 1024×768 (4:3) 比例通常用于工业和户外 HMI 系统，因为它适合传统的 UI 布局并避免缩放扭曲。

4️⃣ 此显示器可以承受的工作温度是多少？

该显示器专为户外和工业设备典型的宽工作温度而设计。请务必检查数据表中适合您的配置的实际温度规格。

5️⃣ 此显示器可以触摸吗？

是的 - 根据配置和定制，可以添加投射电容式 (PCAP) 或电阻式触摸选项，以适应交互式户外使用案例。
