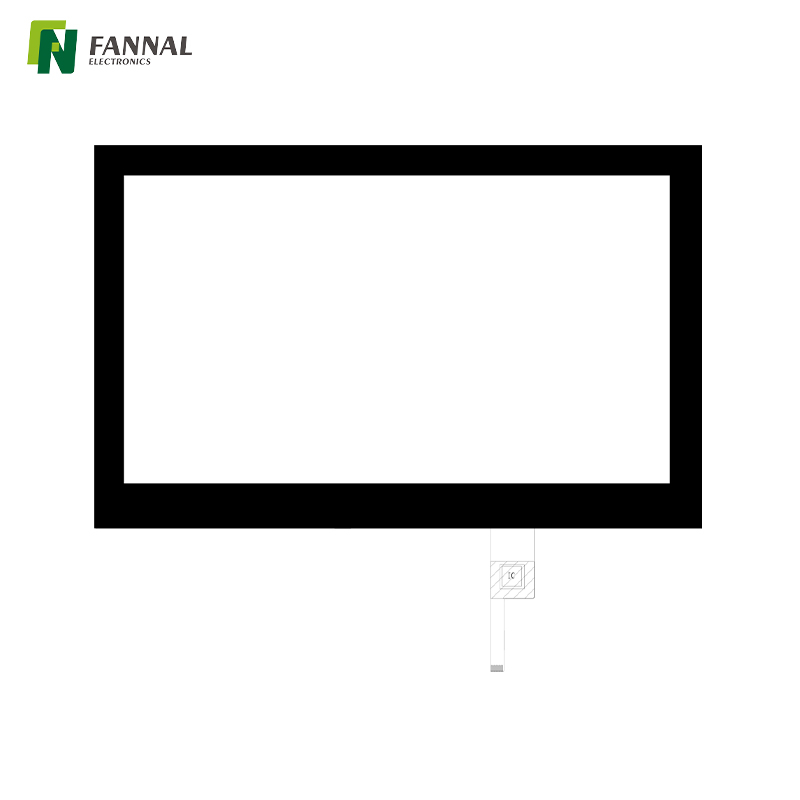

带有 Microchip 触摸控制器的 10.1' PCAP，专为工业应用而设计

规格

应用/案例故事

10.1' 电容式触摸屏非常适合 工业控制 和嵌入式系统：

• 制造设备中的操作员 HMI

• 自动化或加工生产线中的控制面板

• 坚固耐用的机器中的嵌入式显示器

• 交互式信息亭或监控控制台

案例：
一家机械制造商将 10.1 英寸触摸屏集成到其控制台中。10 点触摸和 G+G 结构即使在高流量的工业环境中也能确保精确操作。该面板的宽温耐受性和可靠的 I²C 接口可与现有 TFT 显示屏无缝集成，从而减少开发时间和维护问题。

定制——工程驱动选项

FANNAL 提供广泛的 自定义触摸屏选项 来满足您的工程需求：

触摸传感器

• 尺寸最大 65' ，结构 G+G 或 G+F+F

• 支持 多点触摸、手套触摸、防水、手势和防手掌误触

• 工业级： –20°C ~ +70°C； 汽车级： –30°C ~ +85°C

触摸控制器（IC）

• 由 FANNAL 提供的固件调整和优化

• 值得信赖的 IC 合作伙伴：Microchip、EETI、ILITEK、FocalTech、GOODiX、Cypress

• 高可靠性、抗干扰、EMC设计

盖板镜片

• 材料：玻璃 (0.55–10mm)、PMMA (0.5–3.0mm)、PC (0.1–1.0mm)

• CNC、热弯、2.5D/3D成型、陶瓷打印

• 表面处理：AG/AR/AF、抗菌、防爆

光学贴合

接口与机械

• 定制 FPC/连接器形状、长度、引脚定义

• 支持多种信号转换（SPI、MCU、RGB、MIPI、LVDS、eDP）

• EMI 屏蔽和优化信号传输

关于FANNAL

FANNAL 成立于 2011 年， 专门为 工业、汽车、户外和医疗应用提供 定制触摸显示屏解决方案。

• 工程优势： LCD、PCAP 触摸屏和光学粘合的完全内部设计和制造，可实现系统级可靠性

• 定制专业知识： 面板尺寸、接口、触摸功能、盖板、光学粘合、固件和机械集成

• 工业和汽车可靠性： 针对温度、湿度、振动和灰尘耐受性而设计

• 认证： ISO 9001、ISO 14001、ISO 45001、ISO 13485、IATF 16949；符合 REACH 和 RoHS 标准

• 全球支持： 在意大利、德国、法国、西班牙、印度、日本、新加坡等地设有办事处

• 金融稳定： 由 SECO 提供长期增长和可靠性支持

常问问题

1. 该触摸屏在温度变化的情况下能否可靠工作？

是的。该面板专为 –20°C ~ +70°C 运行而设计，并通过 Microchip 控制器进行调整，以在波动的环境中保持一致的触摸响应。

2. 是否可以与不同尺寸的TFT显示屏集成？

是的。 I²C 接口和 FANNAL 定制允许 与您的应用的各种 TFT 尺寸集成 。

3、工业条件下多点触控精度如何保证？

FANNAL 优化 控制器固件和信号过滤 ，即使在灰尘、振动或半室外环境中也能保持准确的 10 点触摸检测。

4. 集成过程中可以获得哪些支持？

FANNAL 为接口测试、机械配合和固件调整提供 工程支持，以确保与您的系统顺利集成。
