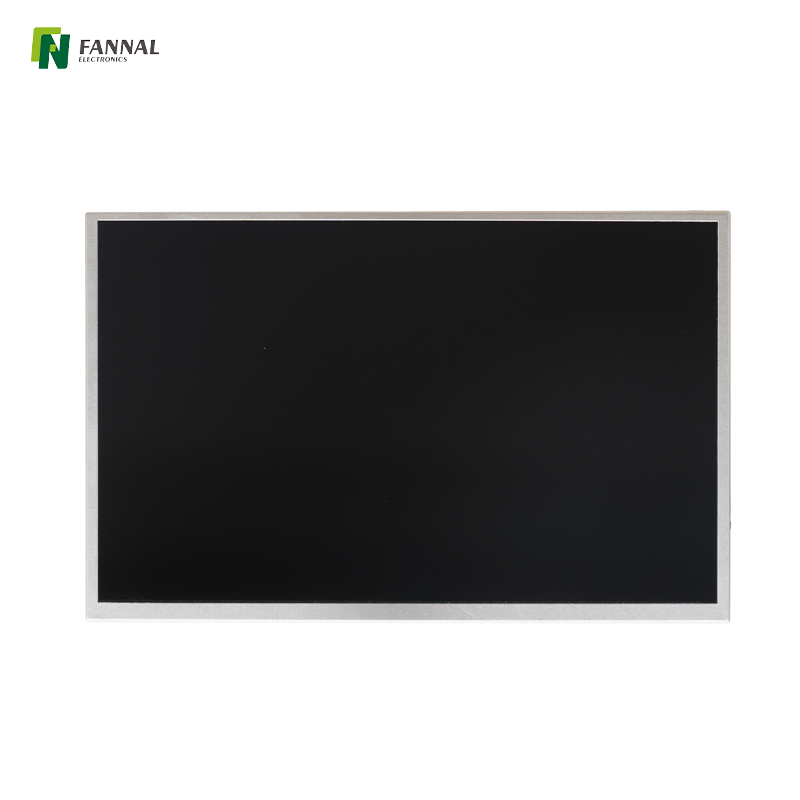

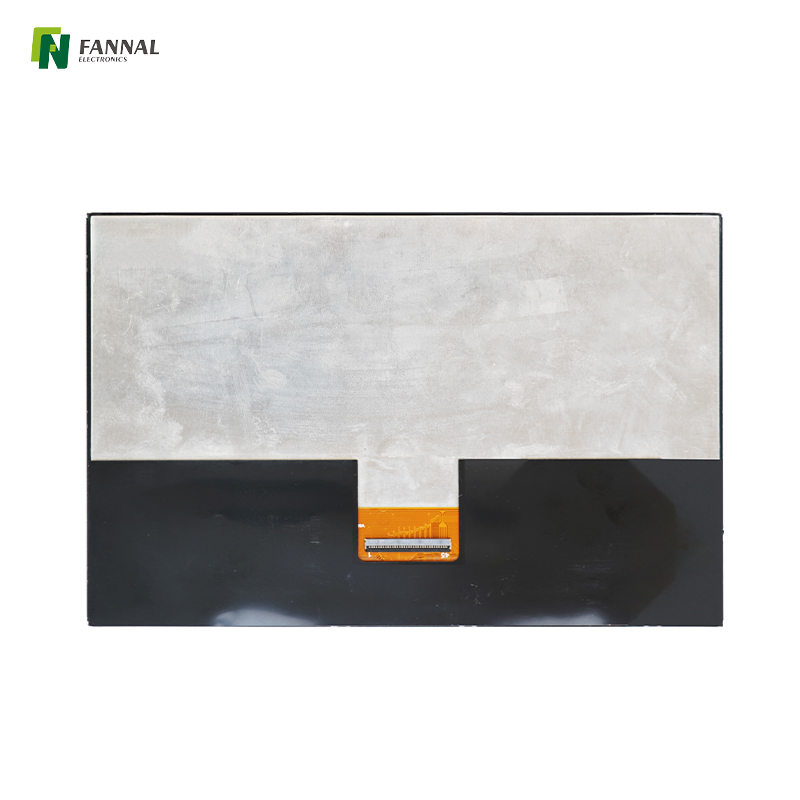

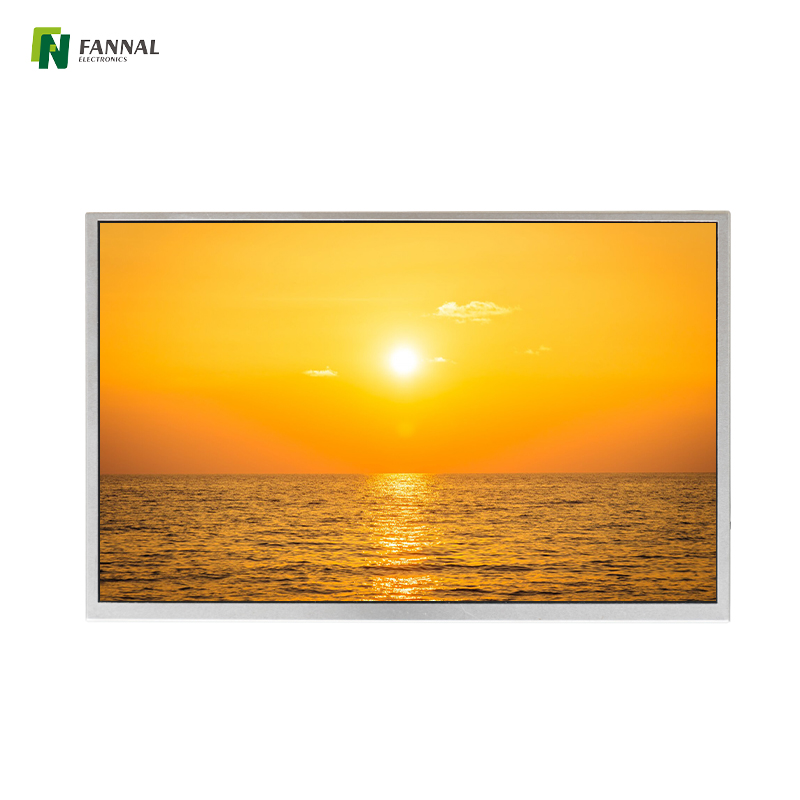

10.1寸户外液晶屏阳光下可视高分辨率1920*1200

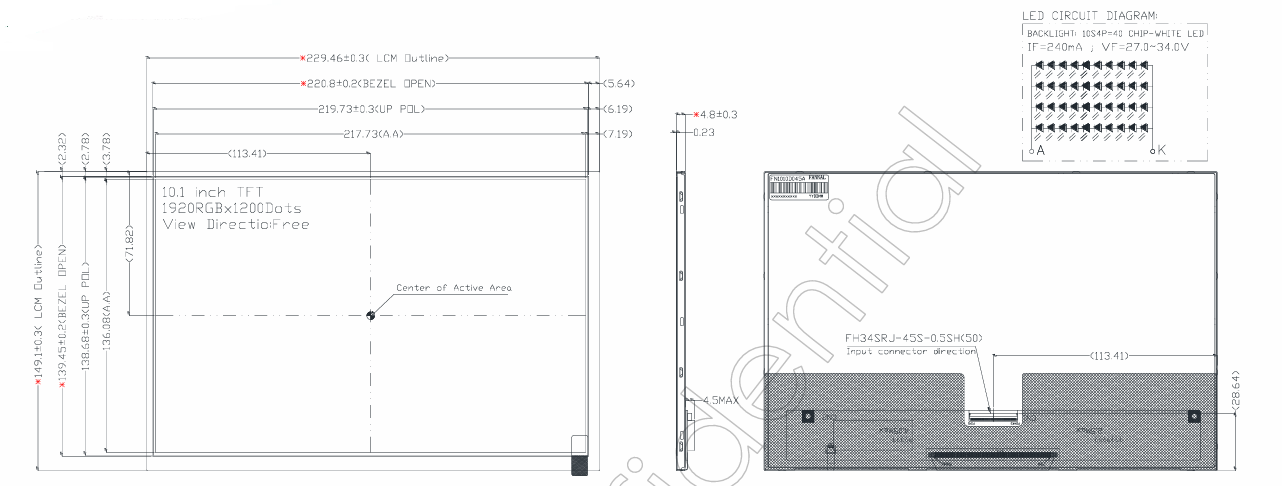

绘画

规格

一般规格：

LCD尺寸（英寸）：	10.1（对角线）
解决：	1920（h）×1200（v）
像素音高：	0.1134（h）x0.1134（v）
活动区域（MM）：	217.728（h）×136.08（v）
模块大小（mm）：	229.46(宽)x149.1(高)×4.8(深)
显示模式（mm）：	通常是黑色的，传播的
界面：	LVD
查看方向：	全部
亮度（CD/M2）：	1000（典型）
工作温度（°C）：	-20〜+80
储存温度（°C）：	-30〜+85

界面：

销号	象征	I/O。	描述
1-2	LEDK	P	LED背光的功率（阴极）。
3-4	莱达	P	LED背光（阳极）的功率。
5	NC	-	没有连接。
6	GND	P	地面。
7	ERXIN3P	I	LVDS 正差分数据信号。（偶数数据）
8	Erxin3n	I	LVDS 负差分数据信号。（偶数数据）
9	GND	P	地面。
10	erxin2p	I	LVDS 正差分数据信号。（偶数数据）
11	erxin2n	I	LVDS 负差分数据信号。（偶数数据）
12	GND	P	地面。
13	erxclkp	I	LVDS 正差分时钟信号。（偶数时钟）
14	ERXCLKN	I	LVDS 负差分时钟信号。（偶时钟）
15	GND	P	地面。
16	erxin1p	I	LVDS 正差分数据信号。（偶数数据）
17	Erxin1n	1	LVDS 负差分数据信号。（偶数数据）
18	GND	P	地面。
19	erxin0p	I	LVDS正差分数据信号。（偶数数据）
20	ERXIN0N	I	LVDS 负差分数据信号。（偶数数据）
21	NC	I	地面。
22	ORXIN3P	I	LVDS 正差分数据信号。（奇数数据）
23	ORXIN3N	I	LVDS 负差分数据信号。（奇数数据）
24	GND	P	地面。
25	ORXIN2P	I	LVDS 正差分数据信号。（奇数数据）
26	ORXIN2N	I	LVDS 负差分数据信号。（奇数数据）
27	GND	P	地面。
28	ORXCLKP	I	LVDS 正差分数据信号。（奇数数据）
29	ORXCLKN	I	LVDS 负差分数据信号。（奇数数据）
30	GND	P	地面。
31	ORXIN1P	I	LVDS 负差分数据信号。（奇数数据）
32	ORXIN1N	I	LVDS 正差分数据信号。（奇数数据）
33	GND	P	地面。
34	ORXIN0P	I	LVDS 正差分数据信号。（奇数数据）
35	ORXIN0N	I	LVDS 负差分数据信号。（奇数数据）
36	GND	P	地面。
37	iic_sda	I	OTP_SDA。
38	iic_scl	I	OTP_SCL。
39	VDD_OTP	P	OTP 电源 VDD OTP=8.6V
40	EEPN	-	没有连接。
41-45	vddin	P	电源：+3.3V

电特性：

范围	象征：	最小。	typ。	最大限度。	单元
正向电压	VF	27.0	30.5	34.0	V
向前电流	如果	-	240	-	马

应用

这款 10.1 英寸户外 LCD 专为强环境光下的可视性至关重要的环境而设计。的结合 高亮度 (1000 cd/m²) , IPS 宽视角和 工业级可靠性 使其在室外和要求苛刻的室内应用中均有效。

1. 户外自助服务终端和自助终端

高亮度确保用户界面、菜单、二维码和说明即使在强日光下也保持可读。
→ 适用于售票机、室外支付站、信息亭和寻路显示器。

2. 汽车与交通运输显示屏

户外 LCD 具有宽泛的温度耐受性和日光可读性能，可在显示器暴露于变化的光照水平的情况下可靠地工作，例如在车厢或交通枢纽中。
→ 示例：汽车仪表板、公共交通信息屏幕、停车场管理面板。

3、工业现场设备

对于工业户外环境（例如工厂、建筑、检查系统），该户外 LCD 面板可在明亮的环境光下提供清晰的 UI 和数据可视性。
→ 示例：现场控制器、检查终端、安装在窗户或室外线路附近的机器接口。

4. 户外数字标牌及

高亮度提高了视觉内容和消息的可视性，使标牌在日光条件下保持清晰（标准液晶显示屏会被冲掉）。
→ 示例：数字广告板、户外促销显示屏、校园标牌。

5、半户外及户外信息娱乐

对于触摸屏可能在户外使用但免受直接雨淋的半暴露环境，这款户外液晶面板可确保良好的可读性和强对比度。
→ 示例：电动汽车充电站、拼车终端、带顶篷的户外信息亭。

汽车	支付系统	运输	电动自行车
户外广告	工业面板	医疗设备	工程厂
售货机	~!phoenix_varTXT18!~	~!phoenix_varTXT20!~	~!phoenix_varTXT22!~

定制

● 自定义显示选项

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

● 定制光学贴合 服务

常问问题

1. 是什么让这款 10.1 英寸户外 LCD 适合阳光下可读的应用？

这款户外 LCD 提供 1000 cd/m² 高亮度，可显着提高明亮环境光下的可视性，并防止标准 LCD 常见的 UI 冲蚀。

2. IPS面板对于户外观看有帮助吗？

是的。 IPS 技术提供 宽视角 和从偏角位置稳定的色彩/对比度，使显示屏在户外和半户外环境中更易于阅读。

3.这款户外液晶屏可以与触摸屏一起使用吗？

是的。触摸功能（例如电阻式或电容式）是可定制的，并且可以 根据项目要求 添加。

4.这款户外液晶显示屏可以承受哪些环境条件？

这款户外 LCD 面板的工作温度范围为 –20 °C 至 +80 °C ，存储温度高达 –30 °C 至 +85 °C ，专为各种条件（包括室外温度波动）而设计。

5.这款户外液晶屏适合工业应用吗？

是的。的结合 高亮度、LVDS 接口和 IPS 面板 使其成为可在户外或光线充足的设施中观看的工业显示器的理想选择。
