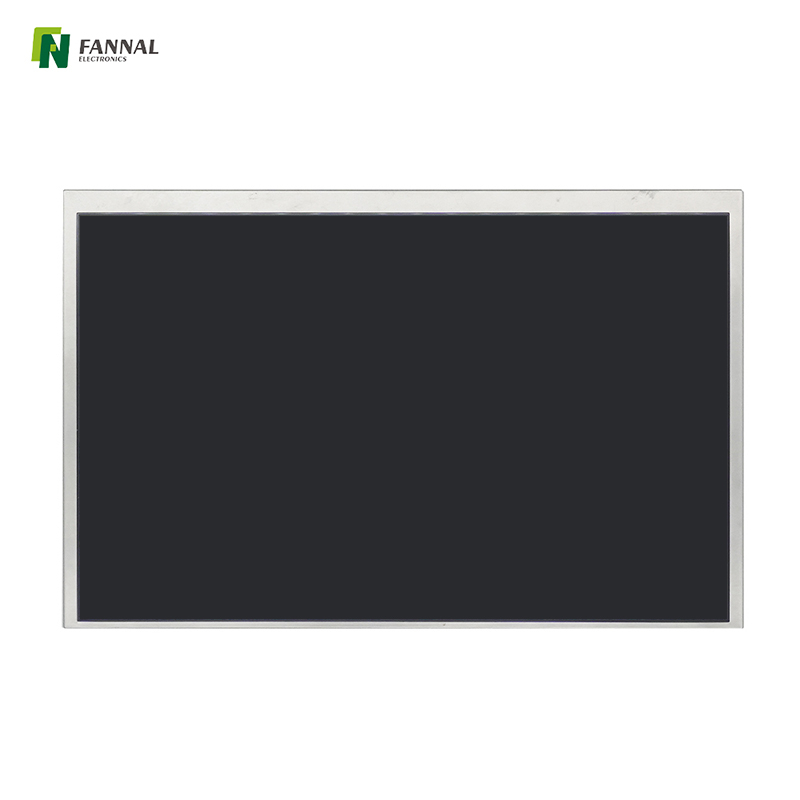

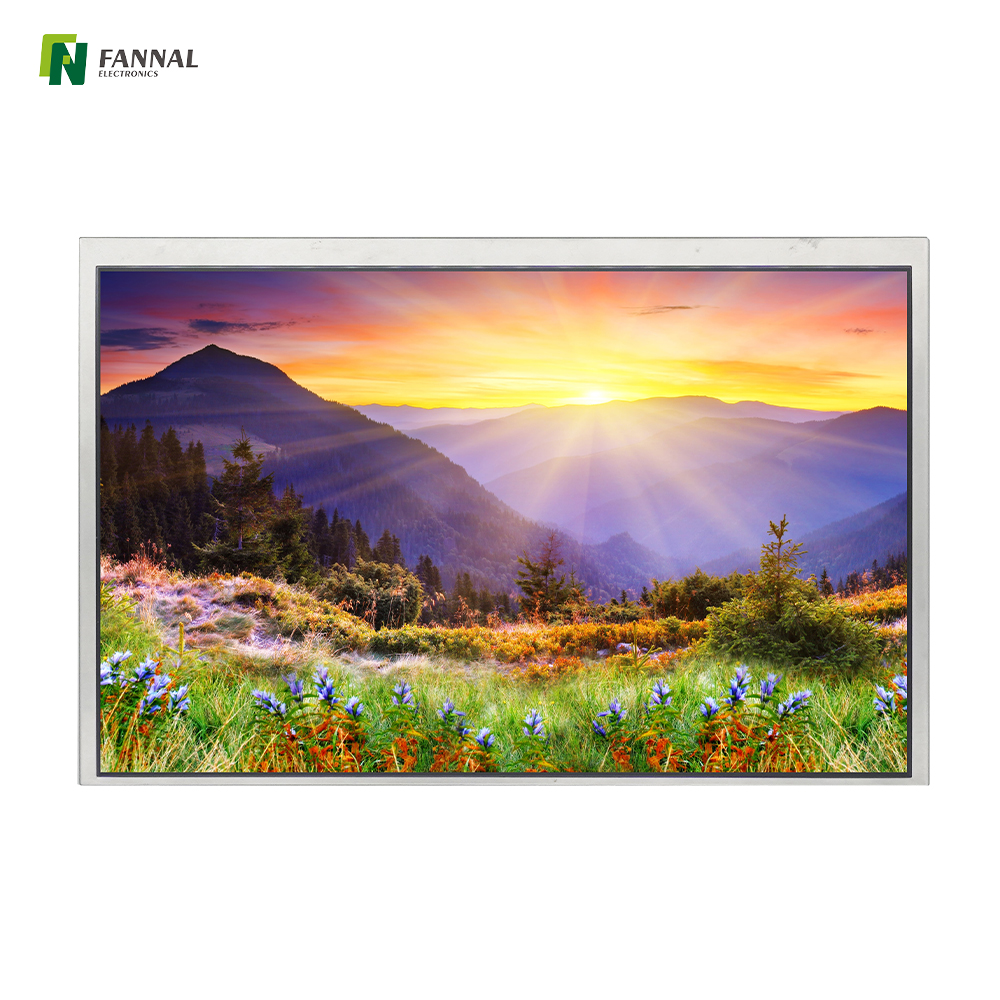

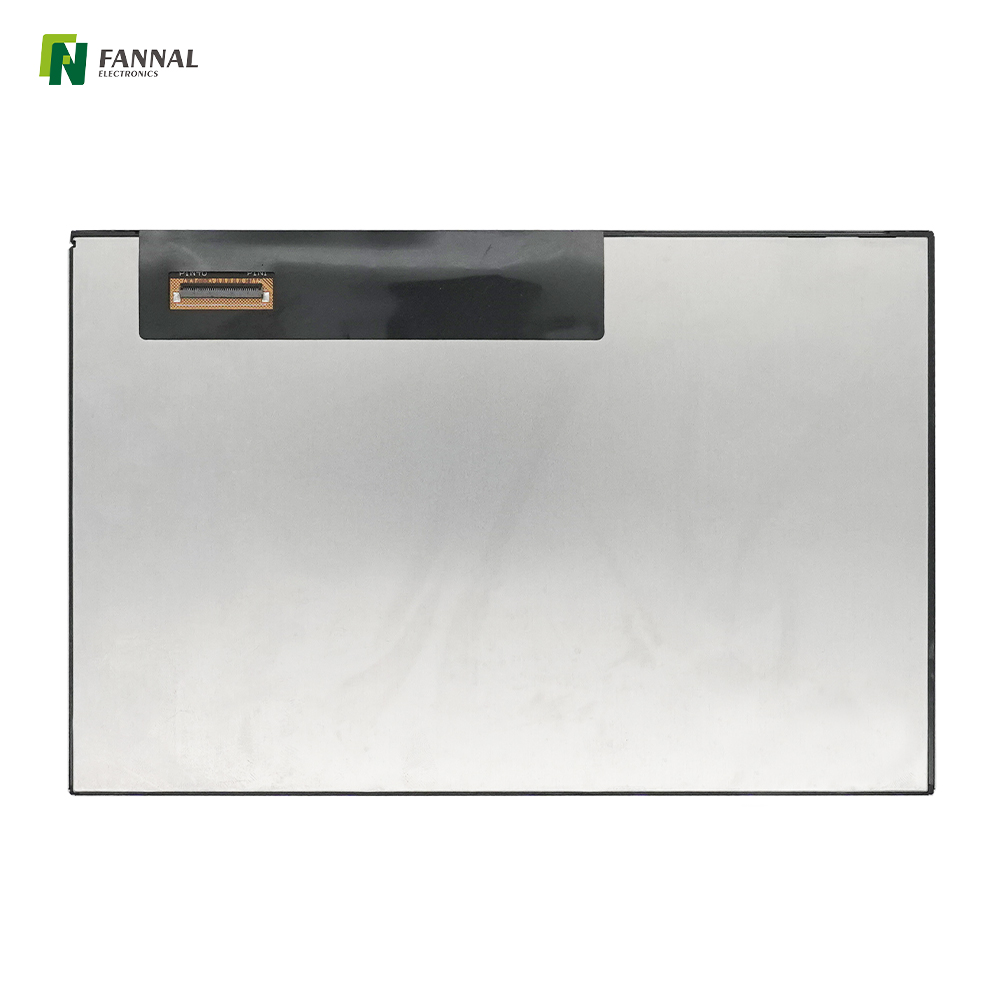

10.1寸户外TFT显示屏1280*800 IPS液晶屏适合工业应用

LCD尺寸（英寸）：	10.1（对角线）
解决：	1280（h）×800（v）
像素音高：	0.1695(水平)x0.1695(垂直)
活动区域（MM）：	216.96（h）×135.6（v）

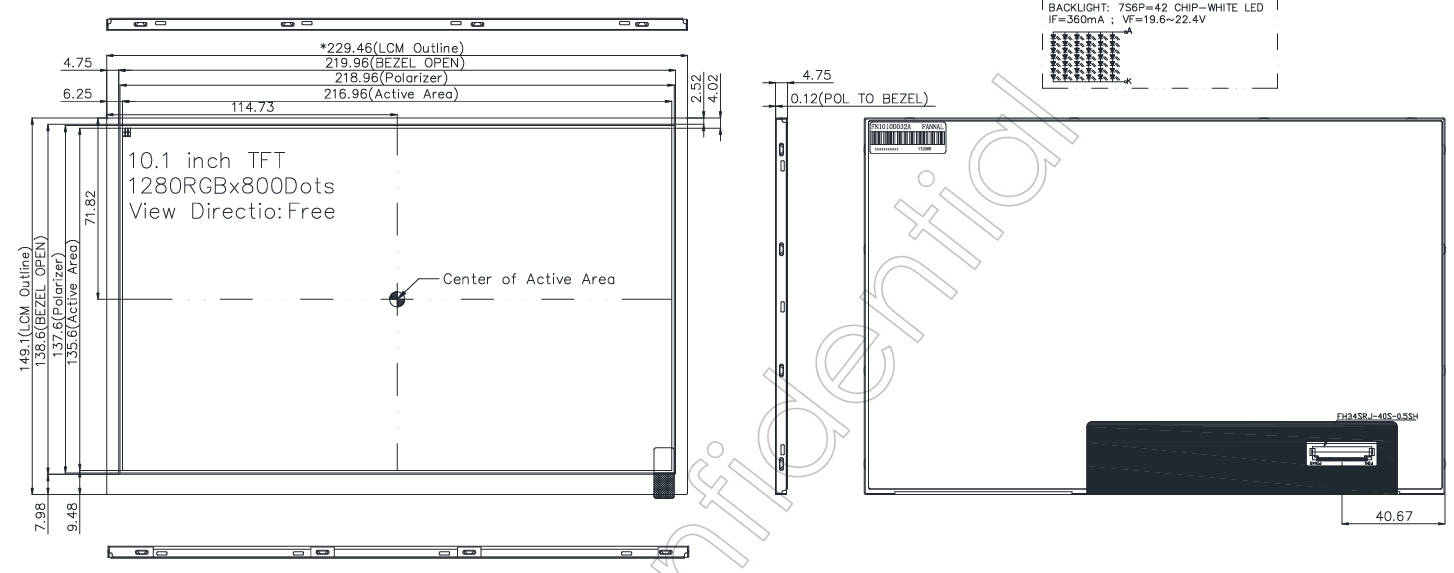

模块大小（mm）：	229.46(宽)x149.1(高)×4.75(深)
显示模式（mm）：	通常是黑色的，传播的
界面：	LVD
查看方向：	全部
亮度（CD/M2）：	1000（典型）
工作温度（°C）：	-30〜+80
储存温度（°C）：	-30〜+80

界面：

销号	象征	I/O。	描述
1-2	LEDK	P	LED背光电源（阳极：+21V）。
3-4	莱达	P	LED背光的功率（阴极）。
5	VGH	P	栅极电压。
6	NC	-	没有连接。
7	VGL	P	栅极关断电压。
8	NC	-	没有连接。
9	GND	P	地面。
10	rxin3n	I	LVDS 负差分数据信号。
11	RXIN3P	I	LVDS 正差分数据信号。
12	GND	P	地面。
13	rxin2n	I	LVDS 负差分数据信号。
14	rxin2p	I	LVDS 正差分数据信号。
15	GND	P	地面。
16	rxclkn	I	LVDS 负差分时钟信号。
17	rxclkp	I	LVDS 正差分时钟信号。
18	GND	P	地面。
19	rxin1n	I	LVDS 负差分数据信号。
20	rxin1p	I	LVDS 正差分数据信号。
21	GND	P	地面。
22	接收输入0N	I	LVDS 负差分数据信号。
23	接收输入0P	I	LVDS 正差分数据信号。
24	GND	P	地面。
25	NC	-	没有连接。
26-27日	VDD	P	电源 VDD=3.3V（典型值）
28	NC	-	没有连接。
29	重置	I	全局复位引脚，通常拉高。
30	StbyB	I	待机模式，通常拉高。
31	SDA	I	没有连接。
32	SCL	I	没有连接。
33	CSB	I	没有连接。
34	GND	P	地面。
35	NC	-	没有连接。
36-37	VSP	P	来自设置电路的输入电压。
38	NC	-	没有连接。
39-40	虚拟网络	P	来自设置电路的输入电压。

电特性：

范围	象征：	最小。	typ。	最大限度。	单元
正向电压	VF	19.6	21.0	22.4	V
向前电流	如果	-	360	-	马
LED寿命	-	-	30000	50000	HRS

1. 户外终端及信息亭（高亮度+IPS+紫外线稳定性）

1000 cd/m² 阳光下可读亮度与 IPS 视角相结合，使该显示屏非常适合户外信息亭、充电站、售票机和智能储物柜。
即使在强烈的阳光下，操作员也可以清晰地查看 UI 元素、二维码和系统提示。

实现该应用的关键参数：

• 1000 cd/m²高亮度

• IPS 170°可视角度

• 防眩光/光学粘合可选

• 抗紫外线盖玻璃选项

2.工业自动化（LVDS+长期供应+宽温）

LVDS 接口 广泛应用于工业控制系统，可轻松与现有工业 PC 和控制板集成。
其 稳定的宽温性能 保证了工厂、控制柜、生产线的可靠运行。

实现该应用的关键参数：

• LVDS 与 IPC/PLC 的兼容性

• 工业级温度范围（根据规格）

• 耐用的背光，可全天候 (24/7) 长时间使用

• 可选配钢化玻璃，适用于恶劣环境

3.医疗设备（1280×800清晰度+干净的色彩再现）

医疗 UI 设计师更喜欢 1280×800， 因为它以紧凑的形式提供更清晰的文本和干净的图标。
稳定的IPS色彩还原保证了UI指标的准确解读。

实现该应用的关键参数：

• 高分辨率1280×800面板

• 色彩稳定的 IPS 技术

• 可选配带手套触摸功能的 PCAP

• 清洁、低反射光学器件

4. 便携式坚固设备（10.1 英寸尺寸 + 坚固构造）

屏幕尺寸非常适合 手持式测试仪器、现场诊断设备、便携式数据终端以及 建筑/采矿现场的 坚固型平板电脑。

实现该应用的关键参数：

• 紧凑的 10.1' 外形尺寸

• 工业级耐用性

• 可选强化玻璃或粘合

• 低功耗

5、交通系统（广角+抗振）

非常适合 车辆仪表板、信息娱乐显示器和控制面板.
宽视角使信息可以从多个位置读取。

实现该应用的关键参数：

• 广角 IPS，可实现多位置观看

• 稳定的 LVDS 信号完整性

• 强大的机械支撑选项

• 半户外舱室高亮度

— 我们工程团队的一个真实项目

去年，一位工程机械客户联系我们：
“我们的10.1英寸显示屏在户外看不清，操作人员一直抱怨，您能帮忙吗？”

他们送来了他们的机器，我们很快就发现了问题——
屏幕只有 500 cd/m² ，内部反射使得在阳光直射下几乎无法阅读。中午时分，显示屏几乎全白。

快速现场测试

我们在充足的阳光下进行了测试。操作员必须用手遮住屏幕才能看到数字。其中一位表示，
“我没有时间一直在现场捂着屏幕。”

我们的解决方案

我们建议使用我们的进行定制升级 10.1 英寸工业显示器：

• 1000 cd/m² 高亮度 ，实现真正的户外可读性

• 全光学粘合 ，消除内反射

• 3mm 强化玻璃盖， 坚固耐用

• LVDS接口  与他们现有的系统完全兼容

我们交付了原型机，两天后，客户报告说：
“它非常完美——操作员终于可以不用眯着眼睛阅读显示屏了！”

结果

他们的所有机器都安装了 10.1 英寸工业显示屏 。
三个月后，客户告诉我们：
“与显示屏相关的投诉几乎完全下降。”

●  自定义显示选项

• 尺寸范围：1.77' 至15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马。
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

● 定制  光学贴合 服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

我们是一家快速发展的高科技公司 ，由欧洲电子设备和嵌入式计算领域的领导者我们拥有SECO提供资金支持。 ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证。我们的产品符合 REACH 和 RoHS 标准，可根据要求提供测试报告或声明。

凭借稳定的质量和工程支持，FANNAL 帮助客户保持竞争力并使其产品在全球脱颖而出。

经验丰富：  在 TFT 显示器、AMOLED 显示器、触摸显示器、电容式触摸屏和触摸显示器制造领域 拥有 15 年经验。

一站式解决方案：  触摸屏、显示屏和光学贴合的 完整内部流程

全球服务：  意大利、德国、法国、西班牙、印度、日本、新加坡等 —    及时的本地支持.

强大的背景： 由欧洲顶级嵌入式和显示解决方案领导者 SECO提供资金支持。

可靠的供应： 我们的 长期供应商网络 确保您即使在高需求季节也能获得一致的质量和可靠的交货。

质量保证： ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证；符合 REACH 和 RoHS 标准。
