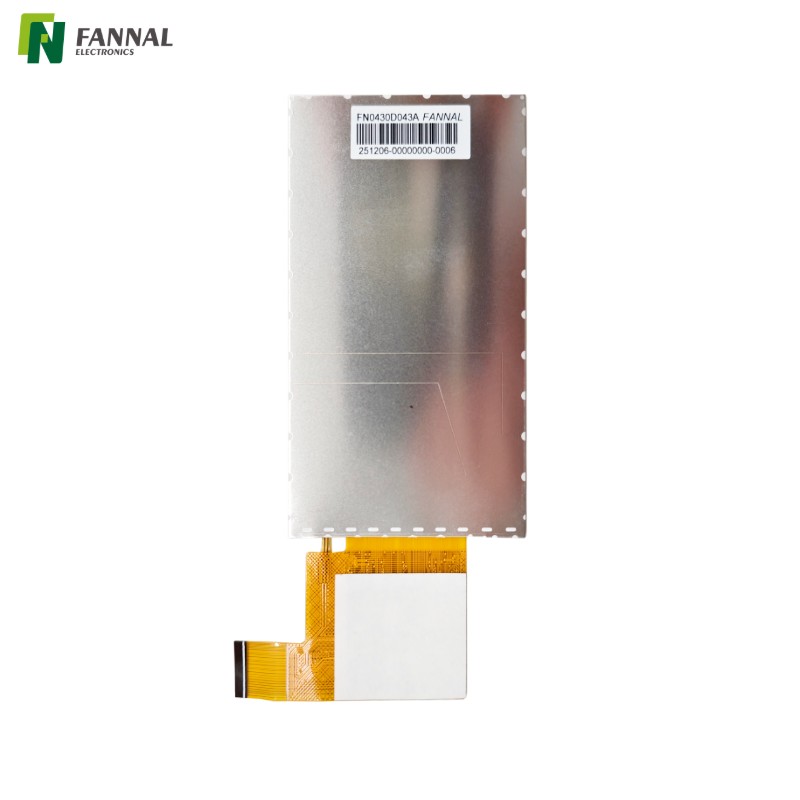

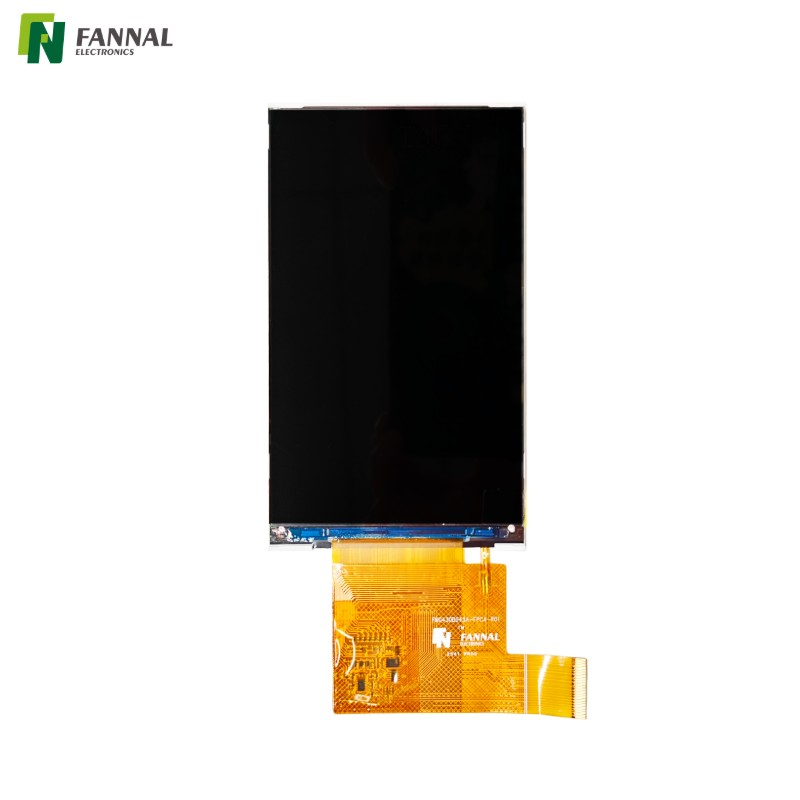

4.3 英寸内嵌式 TFT LCD 显示屏 将 触摸感应直接集成到 LCD 单元结构中,无需单独的触摸面板。该设计可为嵌入式和工业系统实现更纤薄的模块外形、更高的光学清晰度和稳定的触摸性能。
该显示器具有 480×800 分辨率, MIPI 接口和 500 尼特典型亮度,非常适合需要响应式触摸输入和在正常至高环境光条件下清晰可视性的紧凑型设备。常 黑显示模式, 1200:1 对比度和 自由观看方向 确保不同安装方向的图像质量一致。
这款 4.3 英寸模块是 FANNAL的一部分 内嵌式显示屏系列,为集成简单性、视觉性能和长期稳定性至关重要的嵌入式平台提供了可靠且节省空间的解决方案。
关键功能
In-Cell 集成触控技术
触摸传感器嵌入 LCD 单元内,与传统的附加触摸解决方案相比,可减少显示屏堆叠厚度,同时提高光学性能。
紧凑型嵌入式接口的480×800 分辨率
垂直 480×800 分辨率支持手持设备、控制面板和空间受限的嵌入式系统的清晰 UI 布局。
适用于现代嵌入式平台的 MIPI 接口
MIPI 接口可实现高效的高速数据传输,并与常用的嵌入式处理器和模块系统兼容。
高对比度常黑显示模式
1200 :1 的典型对比度 可提供更深的黑色、增强的可读性以及在宽视角下稳定的图像质量。
500 尼特典型亮度
在环境光较高的室内和受控工业环境中提供可靠的可视性。
自由观看方向
宽广且灵活的视角可实现一致的显示性能,无论安装方向如何。

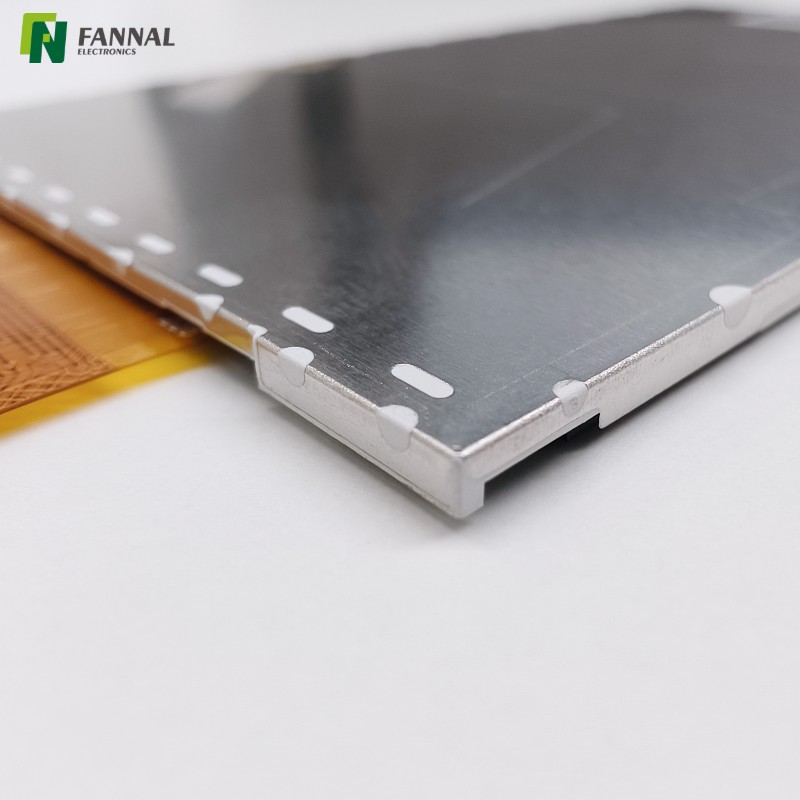

紧凑、轻量化的模块设计
内嵌式架构最大限度地减少了整体厚度,支持纤薄的设备设计和简化的系统集成。

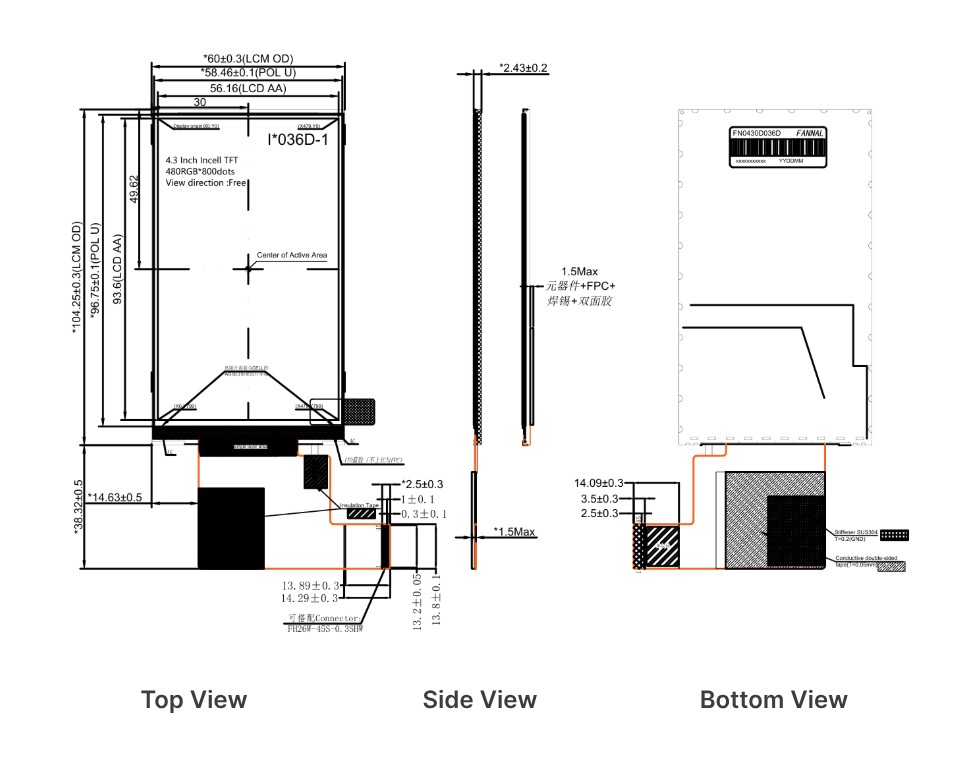

绘画
规格
类别 |
物品 |
规格 |
基本信息 |
尺寸 |
4.3寸 |
解决 |
480×800 |
|
液晶屏类型 |
透射式 |
|
显示模式 |
通常是黑色的 |
|
显示方向 |
免费(全视角) |
|
光学规格 |
对比度 |
1200:1 |
亮度 |
500 cd/m2(典型)/450 cd/m2(最小值) |
|
均匀度 |
80%(最低) |
|
硬件 |
界面 |
mipi |
电源 |
3.3V |
|
驱动IC |
ILI9883C-X1 |
|
可靠性 |
工作温度 |
-20°C 至 +70°C |
储存温度 |
-30°C 至 +80°C |
申请
紧凑型工业控制接口
适用于空间有限的小型控制面板、机器设置和设备状态界面的触摸显示屏。
手持式嵌入式设备
非常适合需要响应式触摸界面和紧凑显示屏尺寸的便携式终端、诊断工具和手持控制器。

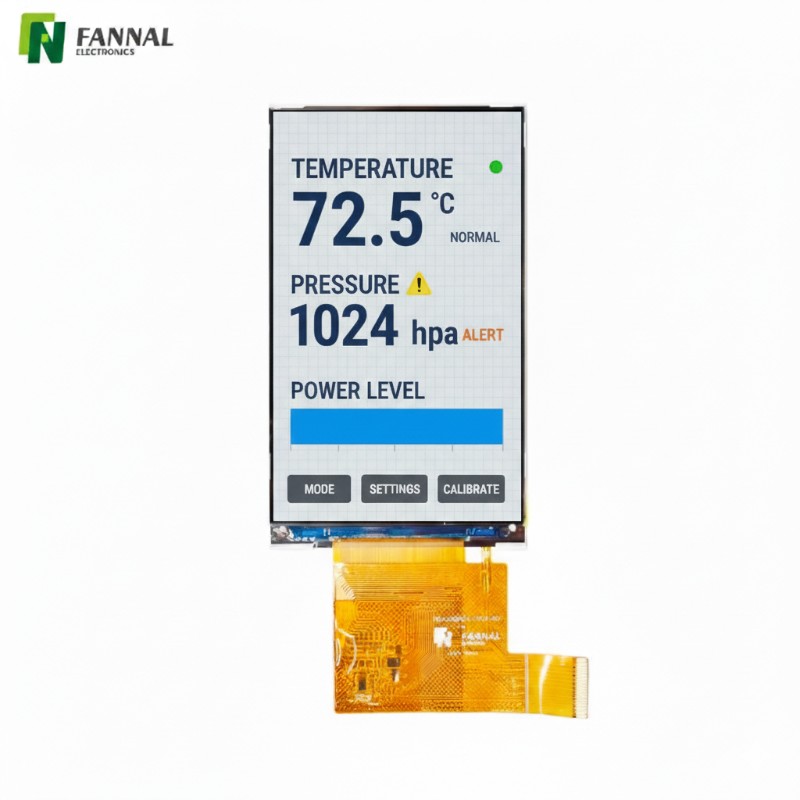

嵌入式人机界面系统
用于自动化设备、测量设备和系统控制器的嵌入式人机界面。
医疗和实验室设备
适用于需要清晰 UI 和稳定运行的非诊断医疗设备和实验室仪器的显示和触摸输入。
智能终端和定制嵌入式平台
适用于需要具有简洁机械设计的集成触摸显示屏的定制嵌入式系统。
定制
• 尺寸范围:1.77' 至 15.6'
• 值得信赖的面板合作伙伴:京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型:IPS / TN / LTPS
• 工作温度:工业(-20 ~ 70°C)、汽车(-30 ~ 85°C)
• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换:SPI、MCU、RGB、MIPI、LVDS、EDP
• 模块材料选项:金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²,非常适合户外或工业使用。
• 使用寿命长达50,000 小时。
• 选项:RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。
• 优化设计,确保稳定的图像传输和性能。
• 可用尺寸:最大 65"
• 结构选项:G+G、G+F+F,专为工业和汽车应用而设计
• 触摸功能:支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触
• 工作温度:
工业级:–20°C ~ +70°C
汽车级:–30°C ~ +85°
• 由FANNAL提供触摸调节和固件优化(内部固件设计)
• 值得信赖的IC合作伙伴:EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL的设计合作伙伴)
• 高可靠性:出色的抗干扰性和长期稳定性
• EMC设计:全面的电磁兼容工程,满足EMI/RFI和工业标准
• 材料选择:
玻璃:0.55mm–10.0mm
PMMA:0.5mm–3.0mm
PC:0.1mm–1.0mm
• 定制设计:CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理:
3A:AG / AR / AF
抗菌/防爆
光学贴合 |
尺寸范围 |
笔记 |
奥卡 |
最大 15.6” |
两条用于大批量生产的全自动生产线 |
定位/OCR |
最大 32” |
出色的高对比度和耐用性 |
硅酮 |
最大 32” |
坚固耐用的大型工业应用的理想选择 |
关于FANNAL
FANNAL成立于2011年,是触摸显示解决方案专家,在全球范围内提供高品质的产品和技术服务。我们设计和制造内部定制显示器、PCAP 触摸屏和光学粘合。我们的解决方案服务于工业、户外、医疗、汽车和其他应用。
我们是一家快速发展的高科技公司 ,由欧洲电子设备和嵌入式计算领域的领导者我们拥有SECO提供资金支持。 ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证。我们的产品符合 REACH 和 RoHS 标准,可根据要求提供测试报告或声明。
凭借稳定的质量和工程支持,FANNAL 帮助客户保持竞争力并使其产品在全球脱颖而出。
|
经验丰富: 在 TFT 显示器、AMOLED 显示器、触摸显示器、电容式触摸屏和触摸显示器制造领域 拥有 15 年经验。 |
|
一站式解决方案: 触摸屏、显示屏和光学贴合的 完整内部流程 |
|
全球服务: 意大利、德国、法国、西班牙、印度、日本、新加坡等 — 及时的本地支持. |
|
强大的背景: 由欧洲顶级嵌入式和显示解决方案领导者 SECO提供资金支持。 |
|
可靠的供应: 我们的 长期供应商网络 确保您即使在高需求季节也能获得一致的质量和可靠的交货。 |
|
质量保证:ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证;符合 REACH 和 RoHS 标准。 |
质量控制
常问问题
Q1:什么是In-cell触控技术?
In-cell 技术将触摸感应层直接集成到 LCD 单元中,无需单独的触摸面板。与传统的触摸结构相比,这减少了整体厚度并提高了光学性能。
Q2:这款显示器适合户外使用吗?
该显示器的典型亮度为 500 尼特,适用于室内和受控照明环境。室外或阳光直射的使用取决于外壳设计和系统级保护。
Q3:In-cell 结构会影响触控精度或可靠性吗?
不会。由于触摸传感器和显示像素之间的距离缩短,内嵌式触摸技术通常可提供快速且稳定的触摸响应。
Q4:这款显示器使用什么接口?
该模块使用 MIPI 接口,通常受到现代嵌入式处理器和模块上系统的支持。系统设计时应确认接口兼容性。
Q5: 这个显示屏可以定制吗?
是的。亮度调节、视角优化、接口配置、表面处理等显示参数可根据项目需求进行调整。
Q6:这款显示器是更大的内嵌式显示器系列的一部分吗?
是的。这款 4.3 英寸模块是 FANNAL 内嵌式显示屏系列的一部分,可以使用一致的设计方法扩展到其他尺寸和规格。
