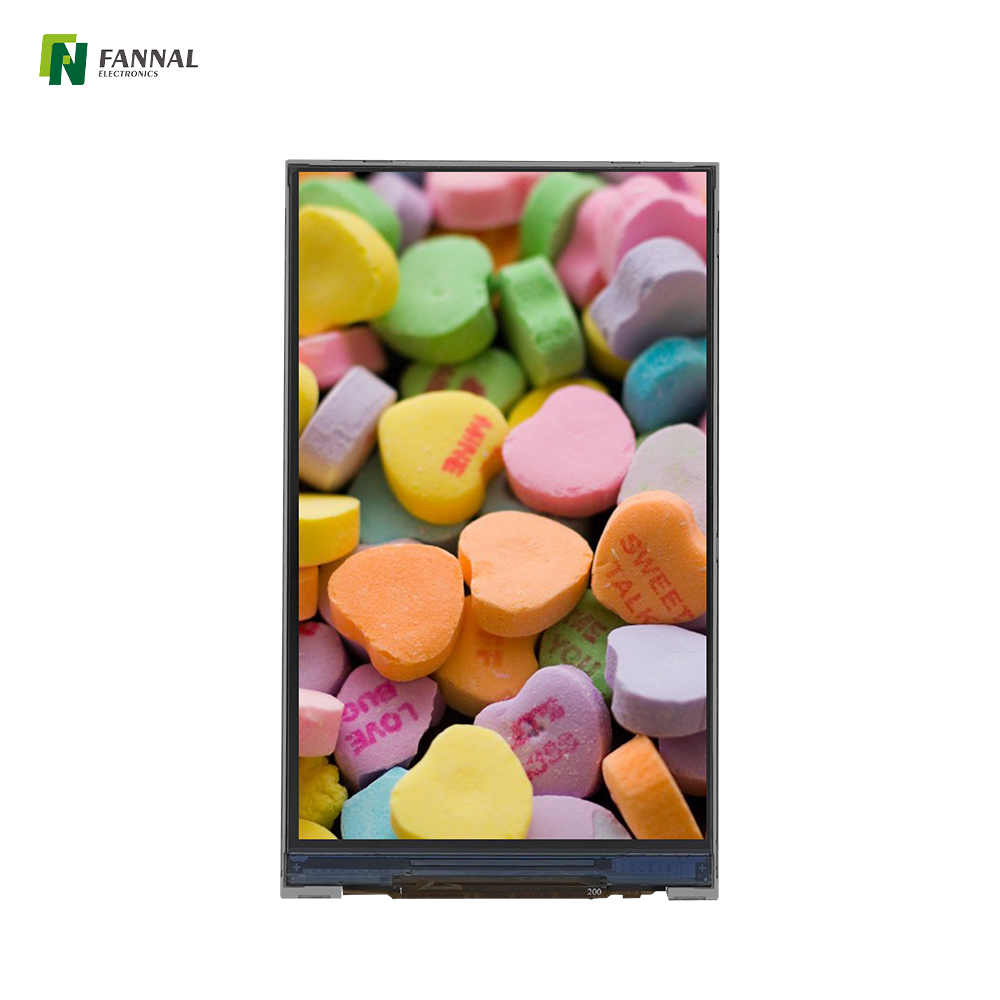

FN0397D002A
3.97
-20〜70
-30〜80
RGB/SPI
57.14x96.85x2.15
480x800
85/85/85/85
300
| 数量： | |
|---|---|

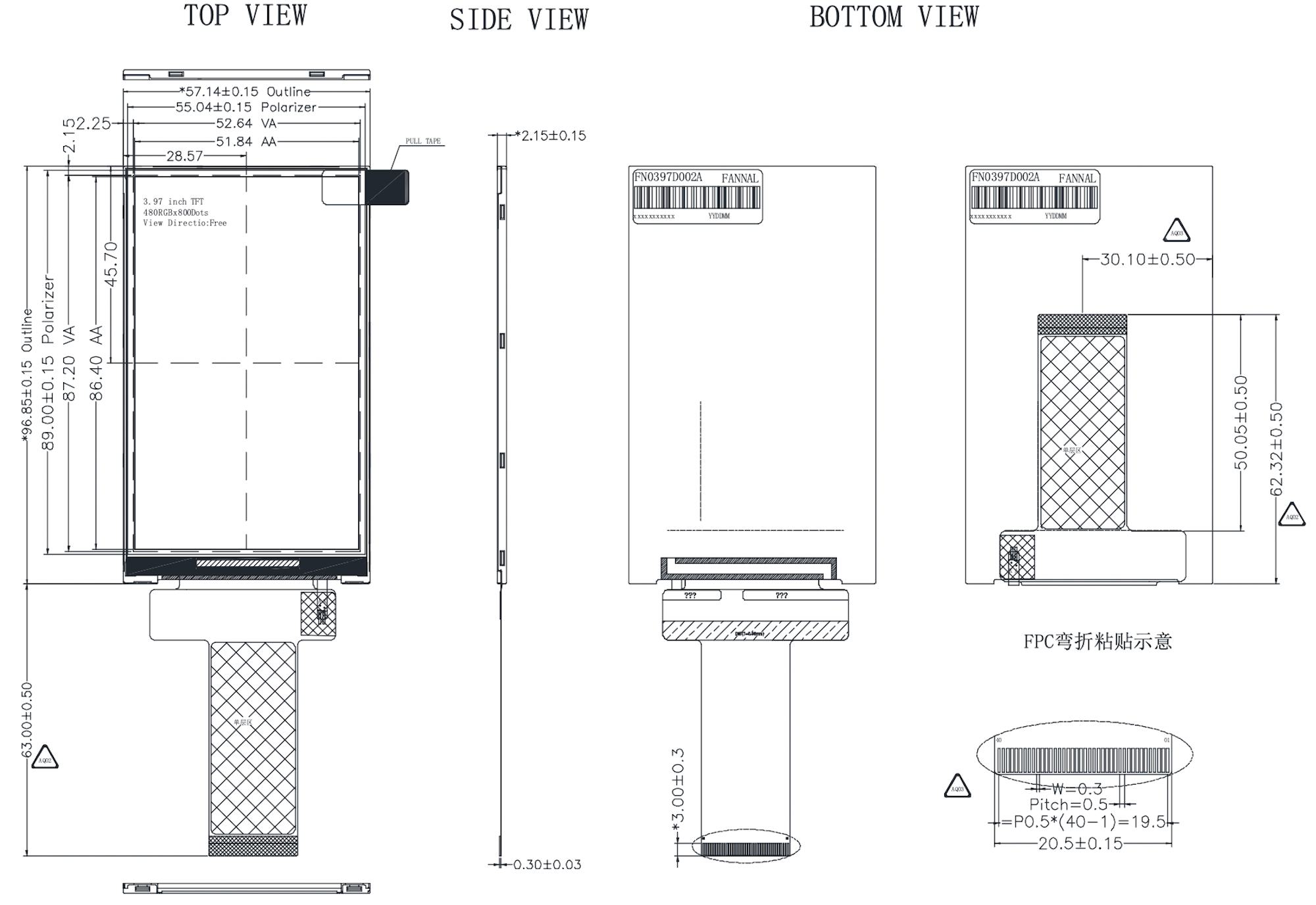

绘画
规格
范围 | 规格 | 单元 |
液晶屏尺寸 | 3.97（对角线） | 英寸 |
分辨率 | 480(水平)×800(垂直) | 像素 |
像素间距 | 0.108(水平)×0.108(垂直) | 毫米 |
活动区域 | 51.84(水平)×86.4(垂直) | 毫米 |
模块尺寸 | 57.14(宽)×96.85(高)×2.15(深) | 毫米 |
显示模式 | 通常是黑色的，传播的 | - |
界面 | RGB / SPI | - |
像素排列 | RGB垂直条纹 | - |
查看方向 | 全部 | 点钟 |
电源 | 2.8 | V |
功耗 | TBD | W |
重量 | TBD | g |
亮度 | 300（典型值） | cd/平方米 |
驱动IC | ST7701SN | - |
工作温度 | -20 ~ +70 | ℃ |
储存温度 | -30 ~ +80 | ℃ |
销号 | 象征 | I/O。 | 描述 |
1 | 莱达 | P | LED 电源阳极。 |
2-3 | LEDK | P | LED 电源阴极。 |
4 | GND | P | 电源地 |
5 | VDD | P | 电源2.8V。 |
6 | 重置 | I | 全球重置。活跃的低，内部拉力。 |
7-8 | NC | - | 没有连接 |
9 | SDA | I/O。 | 串行通讯数据输入。 |
10 | SCK | I | 串行通信时钟输入。 |
11 | CS | I | 串行通信芯片的选择。 |
12 | 时钟脉冲 | I | 时钟输入引脚。 |
13 | de | I | 数据启用信号输入。 |
14 | vsync | I | 垂直同步输入。 |
15 | hsync | I | 水平同步输入。 |
16-33 | DB0-DB17 | I | DB0-DB5：蓝色数据，DB6-DB11：绿色数据，DB12-DB17：红色数据。 |
34 | GND | P | 电源地 |
35-39 | NC | - | 没有连接 |
40 | GND | P | 电源地 |
范围 | 象征 | 最小。 | typ。 | 最大限度。 | 单元 |
数字电源电压 | VDD | 2.5 | 2.8 | 3.6 | V |
接口工作电压 | vddi | 1.65 | 1.8 | 3.3 | V |
电平输入电压 | vih | 0.7VDI | - | vddi | V |
电平输入电压 | vil | GND | - | 0.3VDI | V |
电平输出电压 | 瞧 | 0.8VDI | - | vddi | V |
电平输出电压 | 卷 | GND | - | 0.2VDI | V |
范围 | 象征 | 最小。 | typ。 | 最大限度。 | 单元 |
向前电流电压 | VF | 21.6 | 24.0 | 26.4 | V |
向前电流 | 如果 | - | 20 | - | 马 |
背光功耗 | WBL | - | 0.48 | - | W |
LED寿命 | - | 30000 | - | - | HRS |
