范围 | 规格 | 单元 |
液晶屏尺寸 | 6.86（对角线） | 英寸 |
分辨率 | 480(高)*1280(竖) | 像素 |
像素间距 | 0.1254(水平) * 0.1254(垂直) | 毫米 |
活动区域 | 60.192（水平） * 160.512（垂直） | 毫米 |

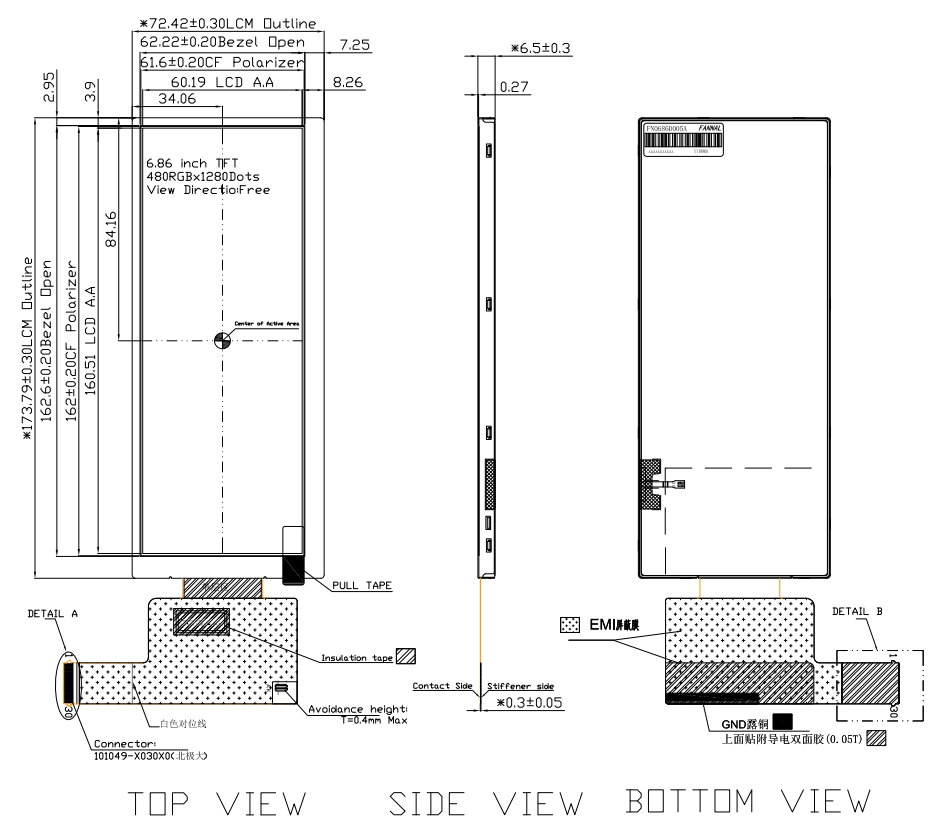

模块尺寸 | 72.42（宽） * 173.79（高） * 6.5（深） | 毫米 |
显示模式 | 通常是黑色的 | |
界面 | LVD | |
像素排列 | RGB 条纹 | |
查看方向 | 全部 | |
电源 | 2.8 | V |
功耗 | 0.165（典型值） | W |
重量 | 105（典型值） | g |
亮度 | 900（典型值） | cd/m^2 |
驱动IC | NV3051F |
别针 | 象征 |
1 | VDD |
2 | VDD |
3 | 重置 |
4 | StbyB |
5 | GND |
6 | 接收输入0N |
7 | 接收输入0P |
8 | GND |
9 | rxin1n |
10 | rxin1p |
11 | GND |
12 | rxin2n |
13 | rxin2p |
14 | GND |
15 | rxclkn |
16 | rxclkp |
17 | GND |
18 | rxin3n |
19 | RXIN3P |
20 | GND |
21 | CSB |
22 | GND |
23 | SDI |
24 | SELB |
25 | GND |
26 | l/r |
27 | u/d |
28 | SCK |
29 | LEDK |
30 | 莱达 |
范围 | 象征 | 最小。 | typ。 | 最大限度。 | 单元 | 笔记 |
向前电流电压 | VF | 5.6 | 6.2 | 6.8 | V | 注意1 |
向前电流 | 如果 | 480 | 马 | |||
背光功耗 | WBL | - | 3.0 | - | W | |
LED寿命 | - | 30000 | - | - | HRS | 注2 |
注 1：LCM 工作时，应输入稳定的正向电流。正向电压为
仅供参考。
注2：光学性能应在Ta=25℃下评估。如果LED由大电流驱动，则高
环境温度和湿度条件。初始亮度的寿命。典型的使用寿命是
估计数据。
条形480×1280分辨率布局适用于数字仪表盘、副仪表板屏幕、EV控制界面和 车载信息显示器.
高达 900 尼特的高亮度有助于提高在强环境照明下运行的交通设备、票务系统和公共信息终端的可视性。
紧凑的长条形结构适合安装空间有限的 工业控制面板、机器接口、自动化系统和嵌入式监控设备。
宽视角性能支持需要从不同观看位置获得稳定图像可见性的医疗仪器和便携式医疗设备。
适用于壁挂式智能家居控制器、集中控制系统、智能楼宇管理界面。
低功耗和紧凑的模块尺寸使该显示器适用于手持终端、便携式测试设备和电池供电的嵌入式系统。
细长的显示格式非常适合专业设备中的数据可视化、状态指示和参数监控应用。
为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：
• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）
• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP
• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。
• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。
• 优化设计，确保稳定的图像传输和性能。
• 可用尺寸：最大 65"
• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计
• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触
• 工作温度：
工业级：–20°C ~ +70°C
汽车级：–30°C ~ +85°
• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准
• 材料选择：
玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆
光学贴合 | 尺寸范围 | 笔记 |
奥卡 | 最大 15.6” | 两条用于大批量生产的全自动生产线 |
定位/OCR | 最大 32” | 出色的高对比度和耐用性 |
硅酮 | 最大 32” | 坚固耐用的大型工业应用的理想选择 |
