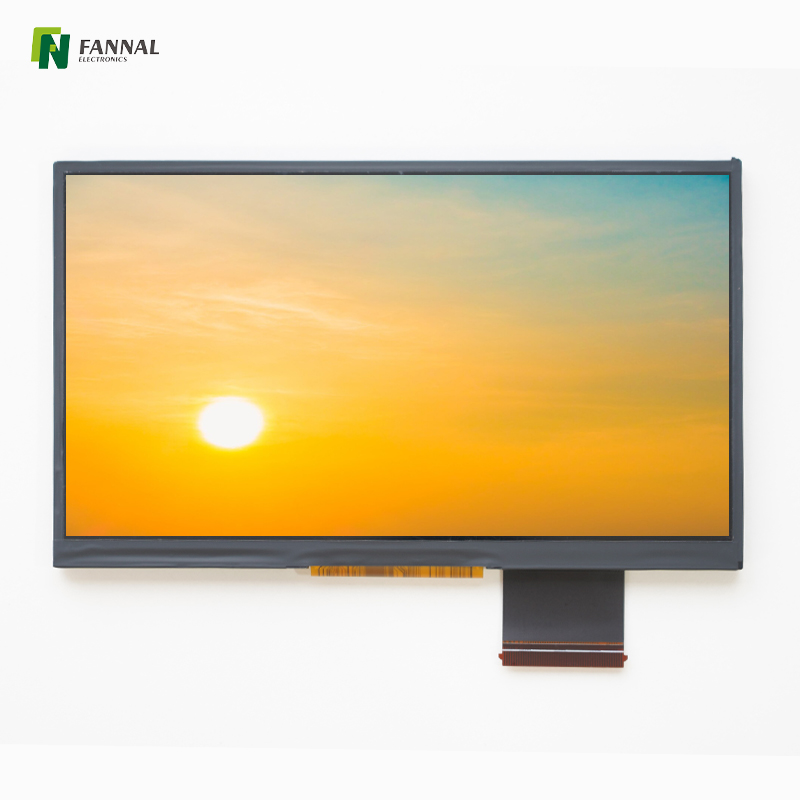

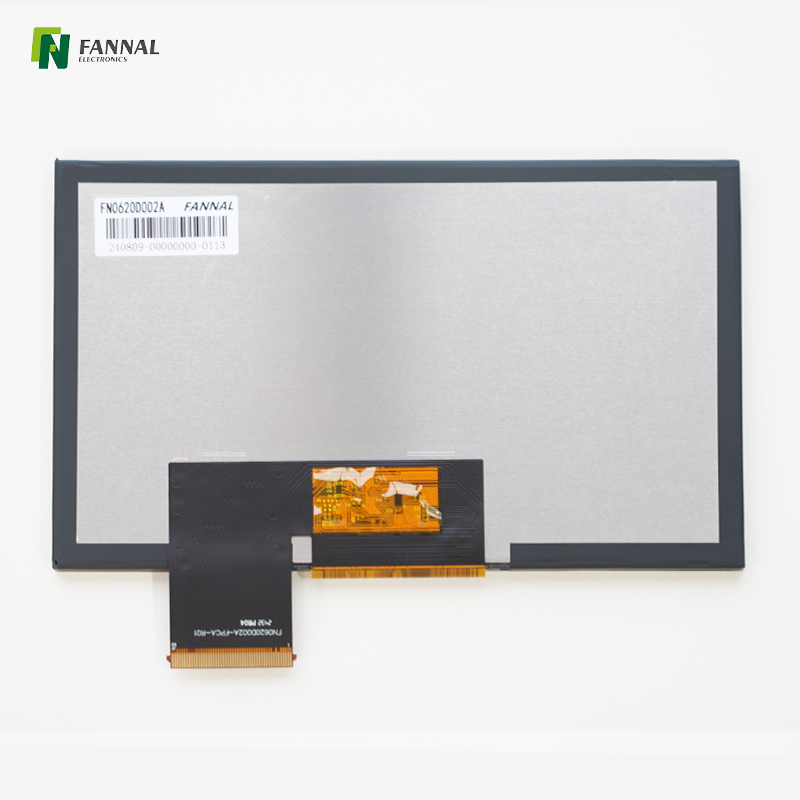

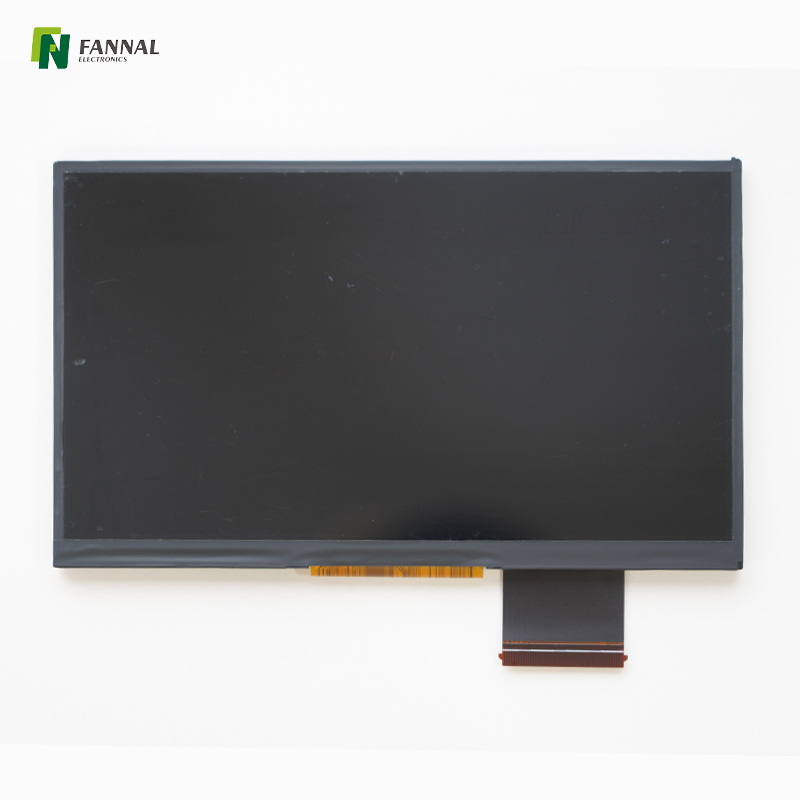

6.2英寸宽温TFT显示屏高亮度1500尼特阳光下可读

规格

LCD尺寸（英寸）：	6.2（对角线）
解决：	1024（h）×600（v）
像素音高：	0.13425（H）X0.12872（V）
活动区域（MM）：	137.472（H）×77.232（V）

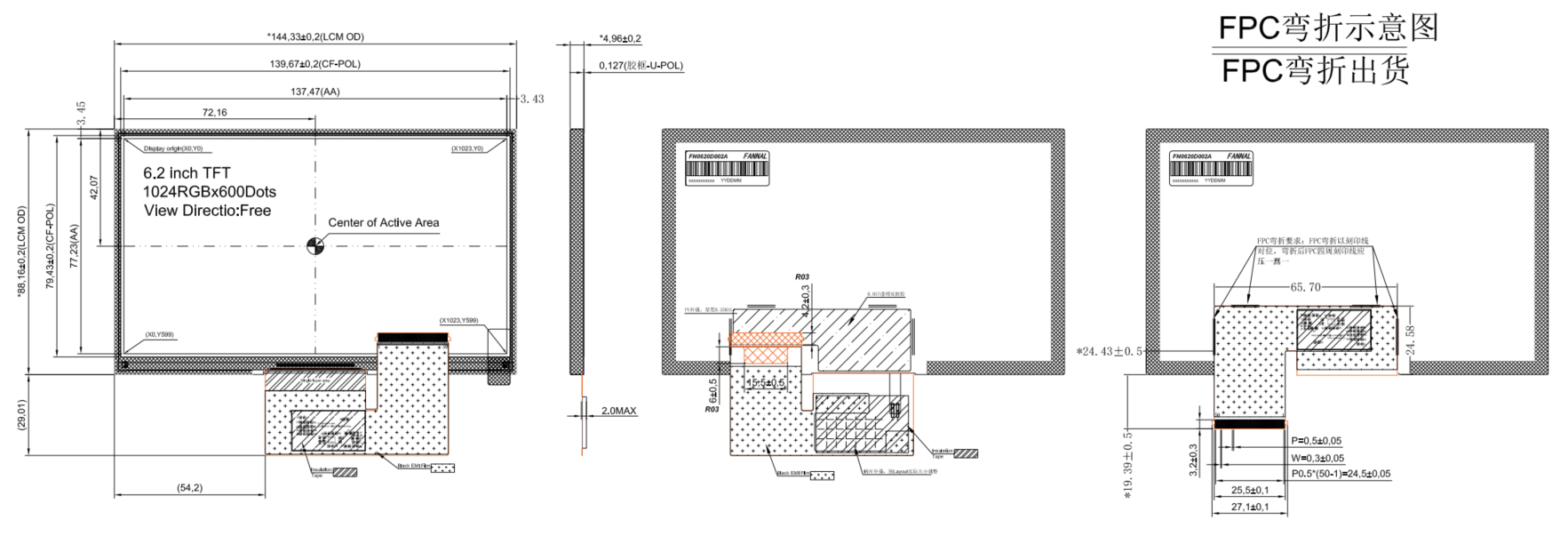

模块大小（mm）：	144.33(宽)x88.16(高)×4.96(深)
显示模式（mm）：	通常是黑色的，传播的
界面：	RGB 24位
查看方向：	全部
电源供应：	3.3
亮度（CD/M2）：	1500（典型）
功耗	4.296
重量	90
工作温度（°C）：	-30〜+80
储存温度（°C）：	-30〜+85

界面：

销号	象征	I/O。	描述
1-2	莱达	P	LED背光（阳极）的功率。
3-4	LEDK	P	LED背光的功率（阴极）。
5	GND	P	地面。
6	NC	-	没有连接。
7	VDD	P	数字电路的电源。
8	NC	-	没有连接。
9	de	I	RGB数据启用信号。
10	vsync	I	RGB帧同步信号。
11	hsync	I	RGB线同步信号。
12	B7	I	蓝达雅位7.
13	B6	I	蓝达雅位6。
14	B5	I	蓝达亚位5。
15	B4	I	蓝达雅位4。
16	B3	I	蓝达雅位3.
17	B2	I	蓝达亚位2。
18	B1	I	蓝色大雅比特1.
19	B0	I	蓝达亚位0。
20	G7	I	绿色数据位7。
21	G6	I	绿色数据位6。
22	G5	I	绿色数据位5。
23	G4	I	绿色数据位4。
24	G3	I	绿色数据位3。
25	G2	I	绿色数据位2。

电特性：

范围	象征：	最小。	typ。	最大限度。	单元
正向电压	VF	16.2	18.0	19.2	V
转发卡坦特	如果	-	210	-	马
LED寿命	-	30000	-	-	HRS

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

●  自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和  天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

背光

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

●  定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65'

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、  Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
•  定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

●  定制  光学贴合  服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

应用

• 工业 HMI 和嵌入式面板 – 紧凑的尺寸和 RGB 接口使其成为控制柜、自动化生产线和仪表显示器的理想选择。

• 户外终端和车辆显示屏 – 高亮度（1500 尼特）确保阳光直射下清晰可见，适​​用于 AGV、叉车和现场终端。

• 汽车和移动机械仪表板 – 宽温度范围（-30°C 至 +80°C）允许车载或移动工业设备可靠运行。

• 能源和可再生能源设备 – 风力涡轮机、太阳能监控和户外能源控制系统性能稳定。

• 现场测试和便携式仪器 ——坚固耐用的高亮度显示屏，适用于便携式测量设备和移动实验室。

汽车	支付系统	运输	电动自行车
工业面板	健身器材	摩托车	家庭申请
~!phoenix_varTXT16!~	~!phoenix_varTXT18!~	~!phoenix_varTXT20!~	~!phoenix_varTXT22!~

案例研究

移动实验室和无人机控制模块中的高亮度TFT液晶显示屏

客户挑战
移动现场实验室和无人机控制系统的开发商需要一款紧凑型显示器，能够在明亮的阳光下提供清晰的可视性，在宽温度波动下可靠运行，并在运输和现场部署过程中承受振动。标准消费类显示器由于户外可读性差和工作温度窄而失败。

解决方案
选择了亮度为 1500 尼特、宽温度范围（-30°C 至 +80°C）和 RGB 24 位接口的 6.2 英寸 TFT LCD。促成成功的关键特征包括：

• 高亮度： 确保户外任务期间在阳光直射下清晰的显示可读性。

• 宽温操作： 在炎热的白天和寒冷的夜间现场条件下均支持可靠的功能。

• 紧凑的外形： 无需增加外壳尺寸即可集成到移动实验室控制台和无人机控制面板中。

• 工业RGB接口： 允许与嵌入式控制板和飞行计算机无缝连接。

• 耐用性： 在运输过程中的振动和移动下稳定运行。

结果
TFT 模块为实验室监控和无人机操作提供一致、高对比度的视觉效果。现场工程师报告称，操作效率提高并降低了错误率，而无人机操作员能够在明亮的阳光和极端温度下保持态势感知。

要点

• 高亮度、宽温 TFT LCD 对于户外移动仪器和无人机控制至关重要。

• 紧凑型工业显示器允许集成到有限空间的外壳中，而不会影响可视性或可靠性。

• 工业级接口确保与恶劣应用中的嵌入式系统的兼容性。
