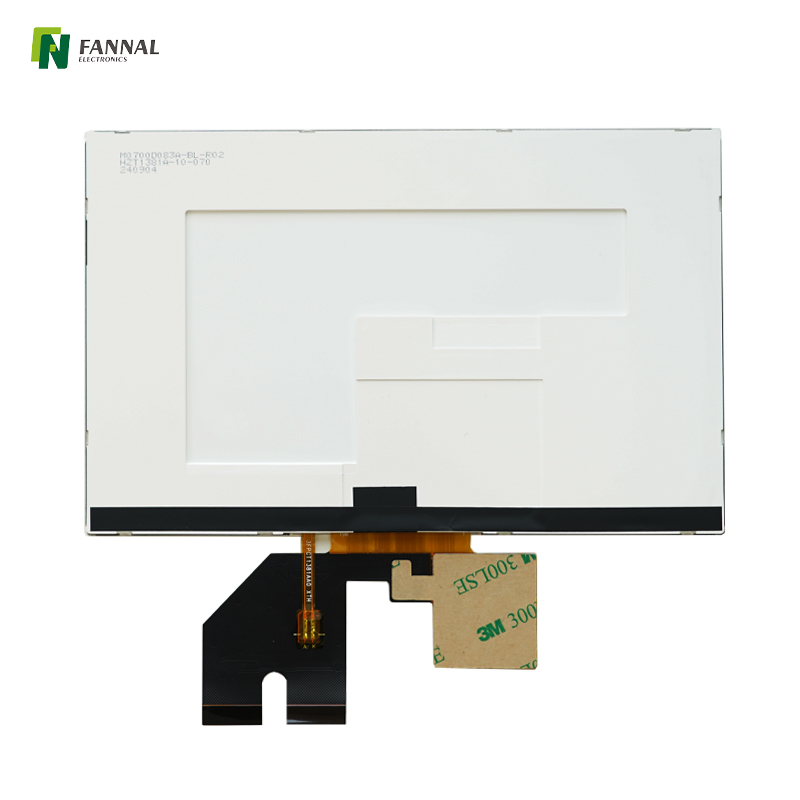

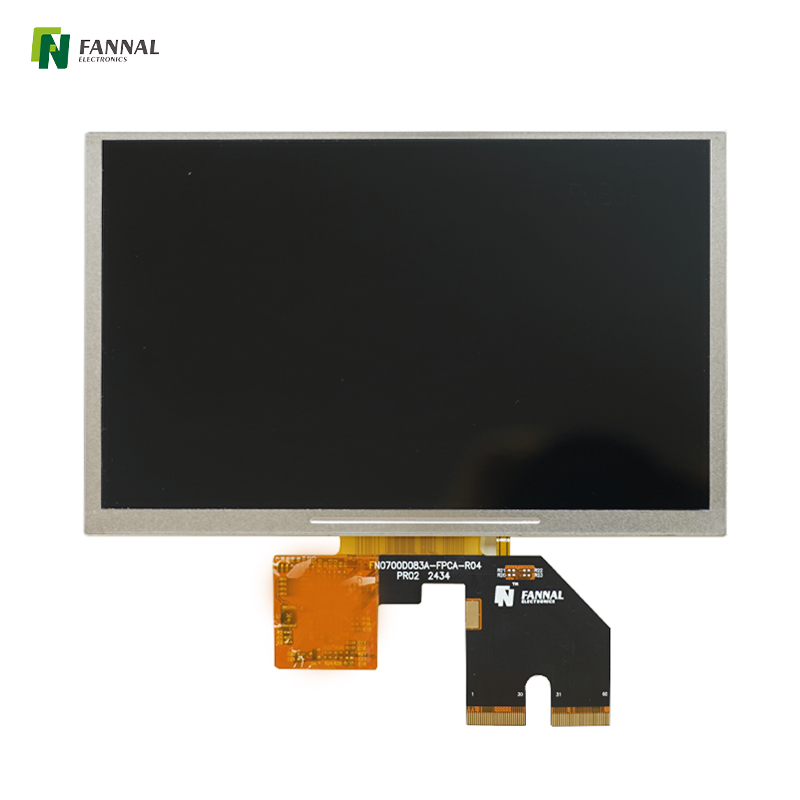

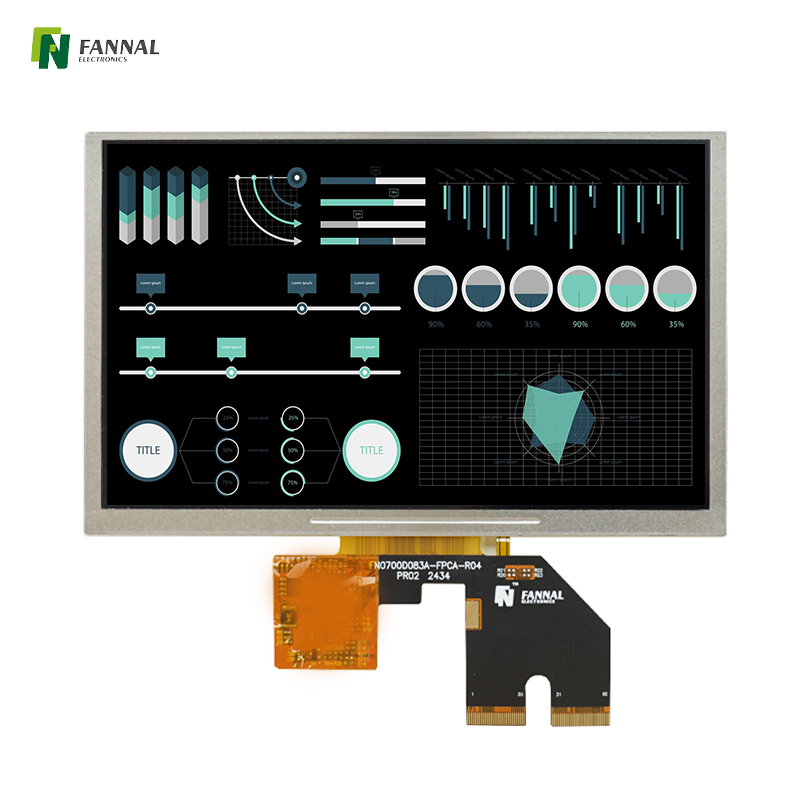

特点 – 7.0" TFT IPS LCD (800×480, RGB)
高分辨率和宽视角
7.0 英寸 IPS TFT 显示屏，具有 800×480 分辨率 和全 宽视角，确保从多个角度保持一致的色彩和可读性。
低功耗
仅 2.0 W即可高效运行，非常适合 电池供电或便携式设备，减少能源消耗并延长设备运行时间。
工业级可靠性
工作温度 -20°C至+70°C ，存储温度 -30°C至+80°C ，适合工业环境。
高亮度和清晰的显示
400 cd/m² 亮度 可在室内和半室外环境中提供清晰的可视性。
使用寿命长
连续运行时间 长达50,000 小时，以最少的维护和更换需求支持长期项目。
灵活集成
标准 RGB接口 ，方便系统集成，兼容各种嵌入式和工业平台。

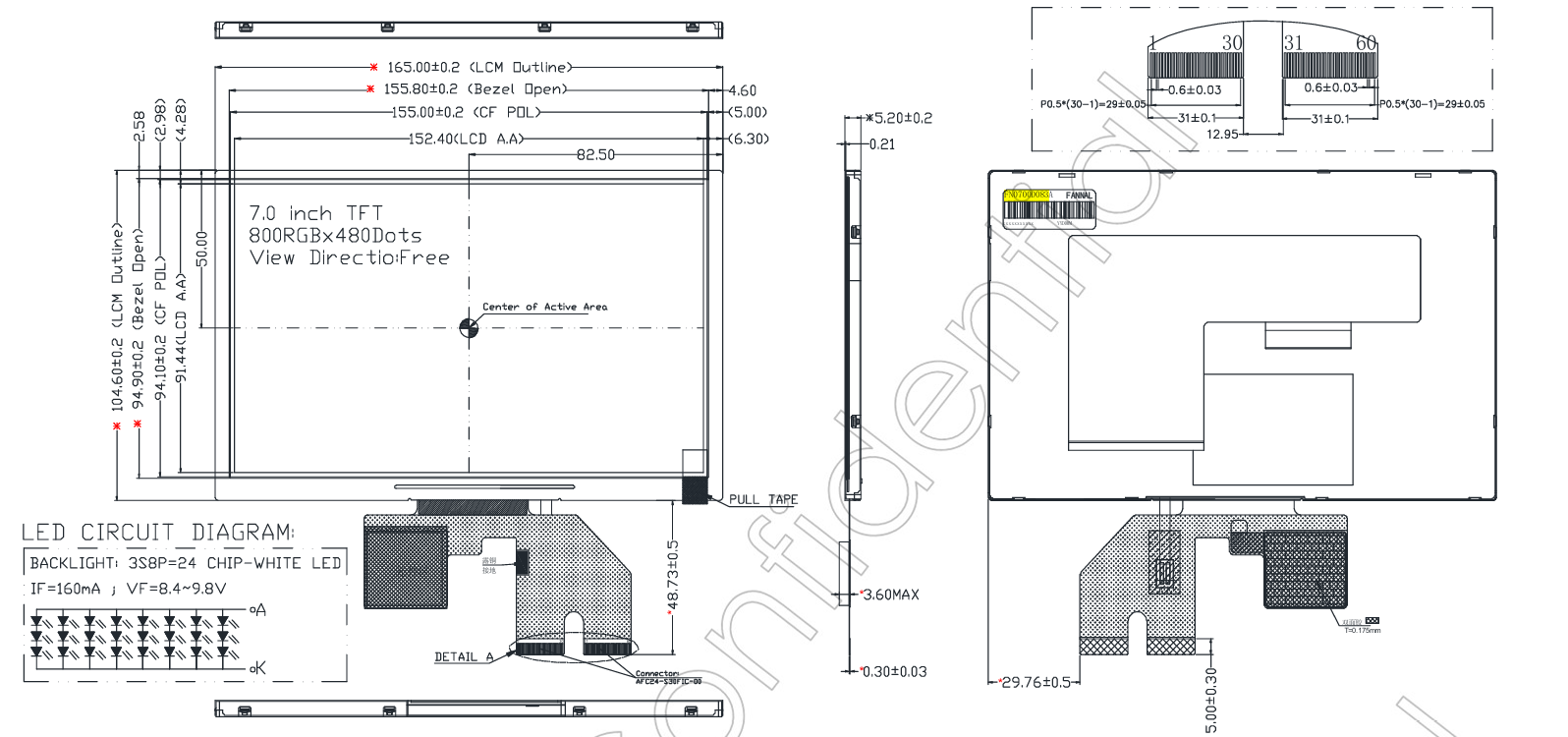

绘画
规格
LCD尺寸（英寸）： | 7.0（对角线） |
解决： | 800(水平)×480(垂直) |
像素音高： | 0.1345(水平)x0.1345(垂直) |
活动区域（MM）： | 152.4(水平)×91.44(垂直) |
模块大小（mm）： | 165.0(宽)x104.6(高)×5.2(深) |
显示模式（mm）： | 通常是黑色的，传播的 |
界面： | RGB |
查看方向： | 全部 |
电源供应： | 3.3 |
亮度（CD/M2）： | 400（典型） |
工作温度（°C）： | -20〜+70 |
储存温度（°C）： | -30〜+80 |
界面：
销号 | 象征 | I/O。 | 描述 |
1-2 | VLEDA | P | LED背光（阳极）的功率。 |
3-4 | VLEDK | P | LED背光的功率（阴极）。 |
5 | NC | - | 没有连接。 |
6 | GND | P | 地面。 |
7 | NC.EDGSL | - | 没有连接。 |
8 | VDD | P | 电源(+3.3V) |
9-13 | NC | - | 没有连接。 |
14 | 重置 | I | 全局重置。 |
15 | 数控/VCOM | - | 没有连接。 |
16 | GND | P | 地面。 |
17-22日 | NC | - | 没有连接。 |
23 | GND | P | 地面。 |
24-29日 | R5-R0 | I | 红色数据。 |
30-31 | GND | P | 地面。 |
32-37 | G5-G0 | I | 绿色数据。 |
38 | de | I | 数据使能引脚。 |
39 | NC | - | 没有连接。 |
40 | GND | P | 地面。 |
41 | DLCK | I | 时钟信号输入。 |
42 | VDD | P | 电源 |
43-44 | NC | - | 没有连接。 |
45-50 | B5-B0 | I | 蓝色数据。 |
51-58 | NC | - | 没有连接。 |
59 | GND | I | 地面。 |
60 | NC | - | 没有连接。 |
电特性：
范围 | 象征： | 最小。 | typ。 | 最大限度。 | 单元 |
正向电压 | VF | - | 9.0 | - | V |
向前切割 | 如果 | - | 160 | - | 马 |
LED寿命 | - | - | 50000 | - | HRS |
定制——量身定制的显示解决方案
尺寸范围： 1.77' – 15.6'（FANNAL 支持为您的设备定制 7.0' 集成）
面板合作伙伴： 京东方、群创、JDI、瀚宇彩晶、CTC、TCL、天马
面板技术： IPS / TN / LTPS
工作温度：
工业：–20°C ~ 70°C
汽车：–30°C ~ 85°C
接口设计： 定制FPC形状、长度、管脚定义；支持SPI、MCU、RGB、MIPI、LVDS、eDP
信号优化： 针对不同主机平台可选转换、EMI屏蔽、电路优化，信号稳定传输
背光系统： 金属、塑料或混合结构；亮度从标准到超高（高达 3000 cd/m²）；使用寿命长达 50,000 小时
驱动板： 接口RGB、VGA、HDMI、LVDS、DVI、Type-C；兼容定制TFT模块；针对稳定图像和长期可靠性进行了优化
触摸技术： G+G、G+F+F、电容式或电阻式选项
触摸功能： 多点触摸、手套触摸、无源笔、手势识别、防手掌误触、防水
控制器选项： EETI、ILITEK、Microchip、FocalTech、Cypress（FANNAL设计合作伙伴）
定制机械和 光学解决方案： CNC 切割、3D/2.5D 玻璃成型、光学粘合、AR/AG/AF 涂层、抗菌或防爆处理
工程优势：
FANNAL提供 端到端定制，包括LCD模块选择、背光调节、触摸集成、界面优化和机械适配。每个模块都可以针对进行定制 工业、汽车或医疗应用，确保 长期可靠性、精确的性能和无缝集成.
关于FANNAL
 | 经验丰富： 在 TFT 显示器、AMOLED 显示器、触摸显示器、电容式触摸屏和触摸显示器制造领域 拥有 15 年经验。 |
| 一站式解决方案： 触摸屏、显示屏和光学贴合的 完整内部流程 |
| 全球服务： 意大利、德国、法国、西班牙、印度、日本、新加坡等 — 及时的本地支持. |
| 强大的背景： 由欧洲顶级嵌入式和显示解决方案领导者 SECO提供资金支持。 |
| 可靠的供应： 我们的 长期供应商网络 确保您即使在高需求季节也能获得一致的质量和可靠的交货。 |
| 质量保证：ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证；符合 REACH 和 RoHS 标准。 |
专辑
常问问题
是的。 RGB接口广泛应用于嵌入式系统中，可以与各种处理器和开发板集成。FANNAL 还可以协助 如果您的主机平台需要 HDMI、LVDS 或其他接口， 信号适应、时序优化或驱动板解决方案。
400 cd/m² 的标准亮度 适用于室内和半室外环境。对于需要更好的阳光下可读性的应用，FANNAL可以提供 高亮度背光升级或光学粘合解决方案.
背光系统的设计 使用寿命长达 50,000 小时，具体取决于亮度设置和环境条件。这使得该显示器适合需要长期连续运行的工业设备。
是的。该模块支持 –20°C至+70°C的工作温度范围，确保在大多数工业和嵌入式应用中性能稳定。
是的。 FANNAL可以将TFT显示屏与 定制电容式触摸面板集成，包括光学粘合、盖板玻璃定制和触摸控制器调整，以创建完整的触摸显示模块。
