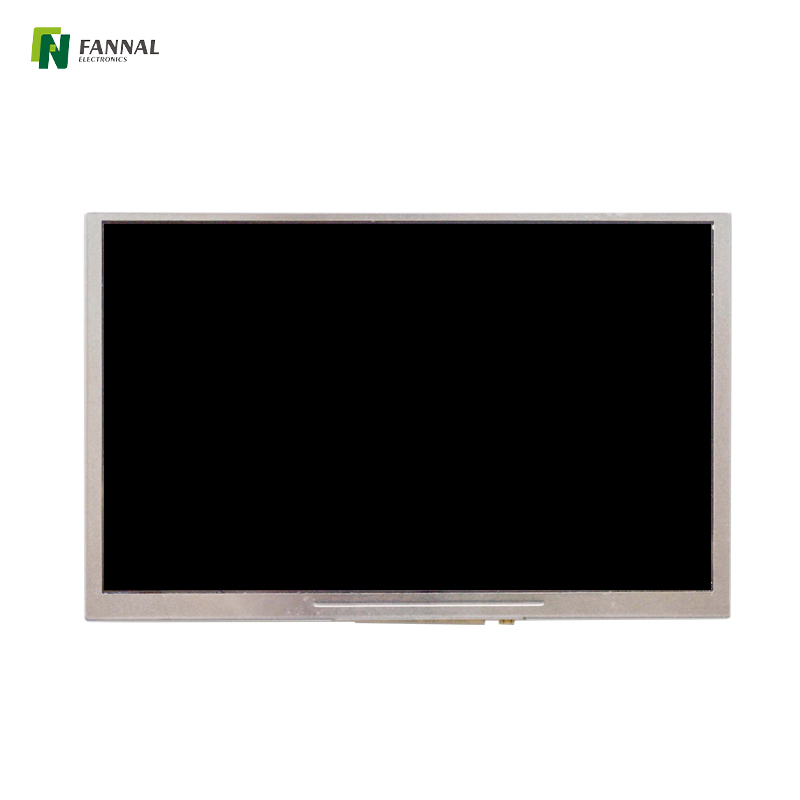

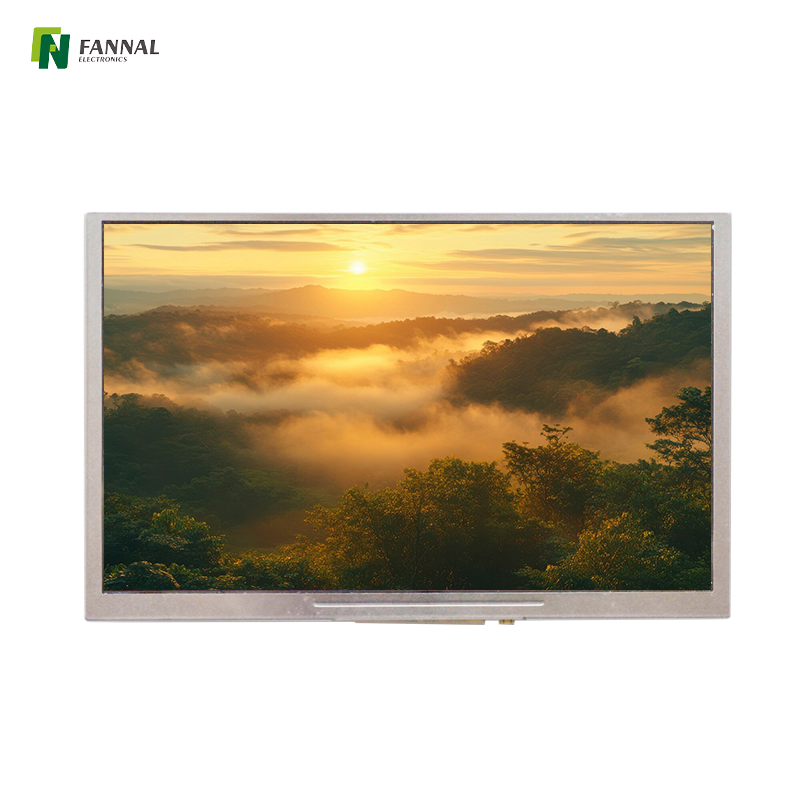

7.0英寸TFT显示屏，800x480，LVDS，工业液晶屏，400cd/m²
这款7.0英寸采用标准800x480高分辨率IPS屏幕和LVDS接口开发。
IPS全视角技术： 采用“常黑”显示模式，具有真正的全视角，确保从任何方向都保持一致的色彩精度和高对比度，而无需灰度反转。
超低功耗： 优化的背光和电路设计优先考虑能源效率，显着延长手持工业终端和便携式医疗设备的电池寿命。
高速 LVDS 接口： 配备 LVDS 接口，可实现稳健、高速数据传输和低电磁干扰 (EMI)，从而简化与现代工业处理器的集成。
工业级耐用性： 专为承受恶劣环境而设计， 工作温度范围 为 -20°C 至 +70°C，存储范围为 -30°C 至 +80°C。
清晰的 800x480 分辨率： 以 0.1905 毫米像素间距提供清晰锐利的视觉体验，非常适合复杂的 HMI 仪表板和诊断显示器。
纤薄轻巧的设计： 该显示器模块厚度仅为 5.2 毫米，重量仅为 116 克（典型值），非常适合空间受限和重量敏感的应用。
一般规格：
LCD尺寸（英寸）： | 7.0（对角线） |
解决： | 800(水平)×480(垂直) |
像素音高： | 0.1905(水平)x0.1905(垂直) |
活动区域（MM）： | 152.4(水平)×91.44(垂直) |

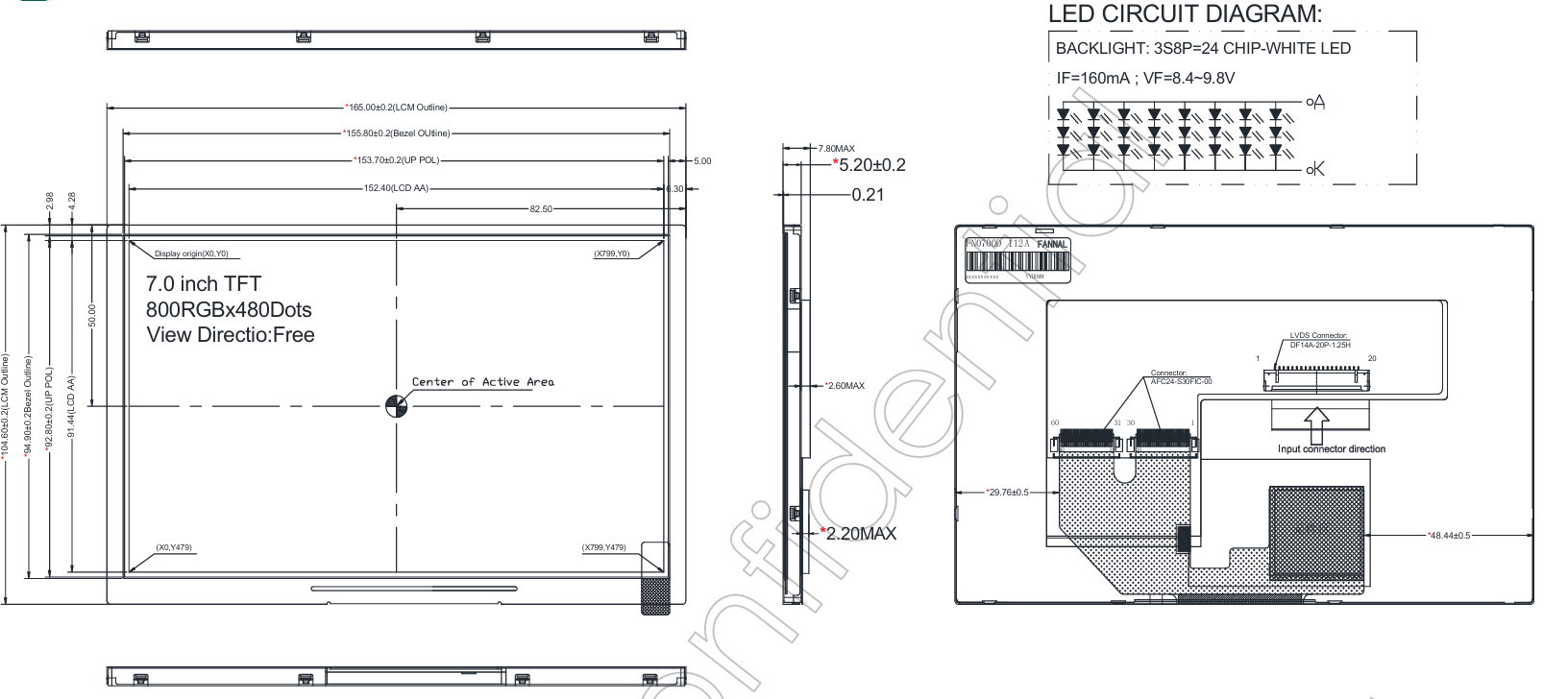

模块大小（mm）： | 165.0x104.6x5.2 |
显示模式（mm）： | 通常是黑色的，传播的 |
界面： | LVD |
查看方向： | 全部 |
| 重量 | 116（典型值） |
| 亮度（CD/M2）： | 400（典型） |
工作温度（°C）： | -20〜+70 |
储存温度（°C）： | -30〜+80 |
界面：
销号 | 象征 | I/O。 | 描述 |
1-2 | VDD | P | 电源（+3.3V）。 |
3-4 | GND | I | 地面。 |
| 5 | 接收输入0N | I | LVDS 负差分数据信号。 |
6 | 接收输入0P | I | LVDS 正差分数据信号。 |
| 7 | GND | P | 地面。 |
| 8 | 接收输入1N | I | LVDS 负差分数据信号。 |
9 | 接收输入1P | I | LVDS 正差分数据信号。 |
10 | GND | P | 地面。 |
| 11 | 接收输入2N | I | LVDS 负差分数据信号。 |
| 12 | 接收输入2P | I | LVDS 正差分数据信号。 |
| 13 | GND | P | 地面。 |
14 | 接收时钟信号 | I | LVDS 负时钟信号。 |
15 | 接收时钟脉冲 | I | LVDS 正时钟信号。 |
16 | GND | P | 地面。 |
| 17-18 | 可见光LED | P | 背光阳极+12.0V。 |
| 19 | GND | P | 地面。 |
| 20 | 调整 | I | PWM信号输入，用于亮度控制。 |
电特性：
范围 | 象征： | 最小。 | typ。 | 最大限度。 | 单元 |
正向电压 | VF | - | 12.0 | - | V |
向前电流 | 如果 | - | 300 | - | 马 |
为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：
• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）
• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP
• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。
• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。
• 优化设计，确保稳定的图像传输和性能。
• 可用尺寸：最大 65'
• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计
• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触
• 工作温度：
工业级：–20°C ~ +70°C
汽车级：–30°C ~ +85°
• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准
• 材料选择：
玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆
光学贴合 | 尺寸范围 | 笔记 |
奥卡 | 最大 15.6” | 两条用于大批量生产的全自动生产线 |
定位/OCR | 最大 32” | 出色的高对比度和耐用性 |
硅酮 | 最大 32” | 坚固耐用的大型工业应用的理想选择 |
手持式工业终端： 超低功耗和轻量化设计 (116g) 使其成为电池供电设备的理想选择，例如加固型条码扫描仪、现场测试仪器和库存管理平板电脑。
便携式医疗诊断设备： 采用 IPS 全视角技术，该显示器可确保医疗专业人员可以在明亮的临床环境或应急响应单位中从任何角度读取关键数据。
智能家居和楼宇自动化： 纤薄的 5.2 毫米外形可无缝集成到优先考虑能源效率的壁挂式控制面板、恒温器显示器和高端安全对讲系统中。
汽车和 船舶仪表板： 由于其宽工作温度范围（-20°C 至 +70°C）和强大的 LVDS 接口，它非常适合辅助车辆显示器、专业船舶导航工具和摩托车仪表组。
工业 HMI（人机界面）： 其 800x480 分辨率和高对比度非常适合需要 24/7 可靠性的紧凑型工业控制器、数控机床监视器和工厂车间数据可视化终端。
电动汽车充电站和停车计时器： 显示屏的耐用性和宽视角可确保用户在室外或半室外交易亭中保持清晰的信息。
