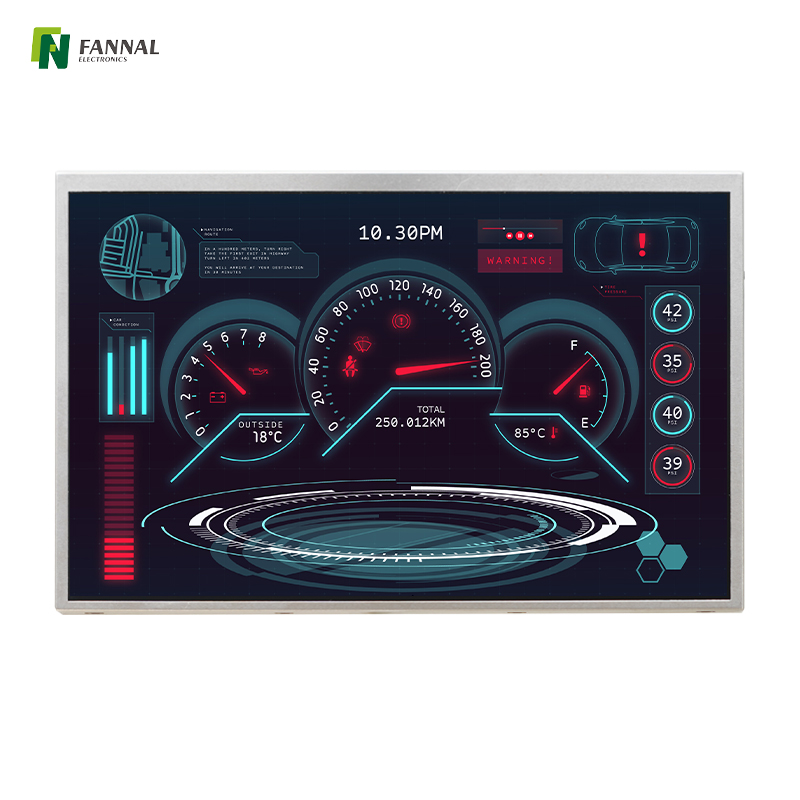

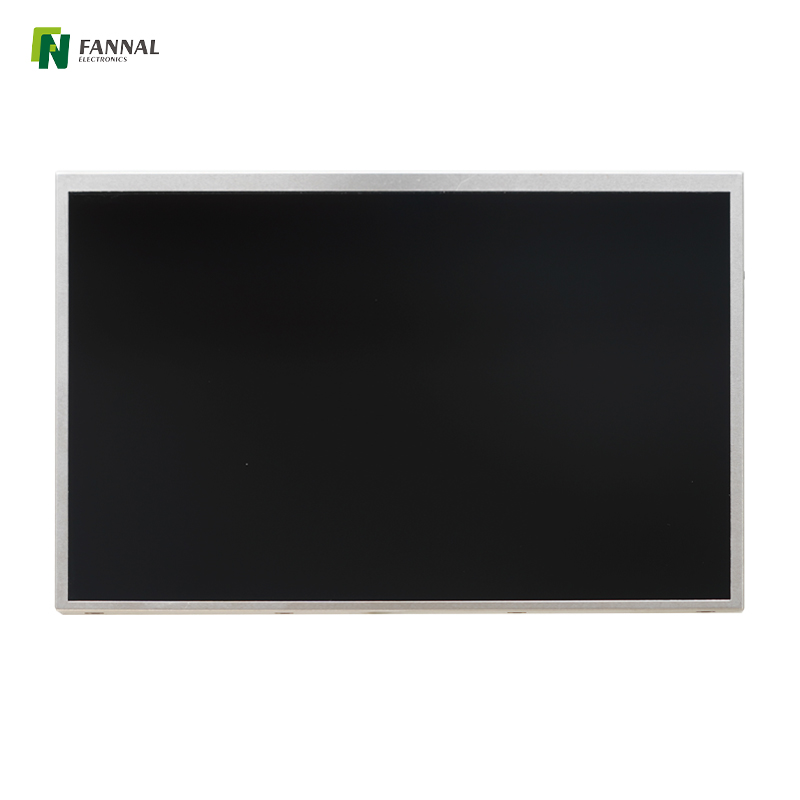

8.0寸1920*1200 TFT显示屏 高亮度1000nits 阳光下可读

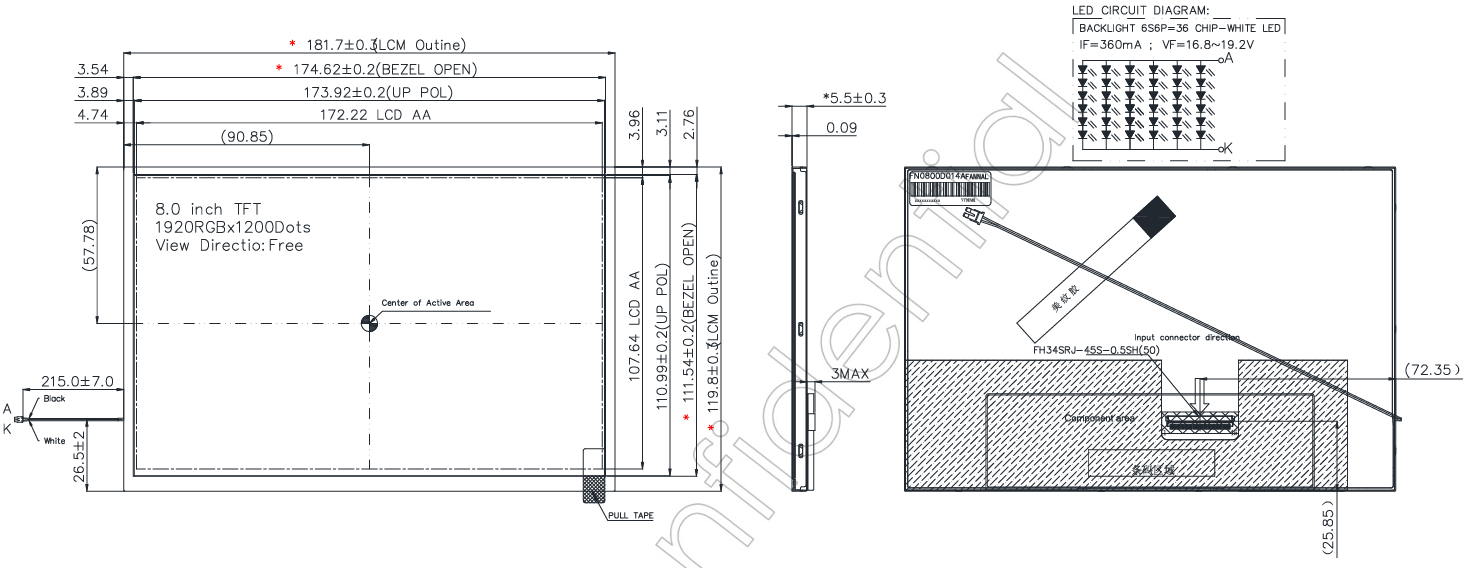

绘画

规格

LCD尺寸（英寸）：	8.0（对角线）
解决：	1920（h）×1200（v）
像素音高：	0.0897(水平)x0.0897(垂直)
活动区域（MM）：	172.224(水平)×107.64(垂直)
模块大小（mm）：	119.8(宽)x181.7(高)×5.5(深)
显示模式（mm）：	通常是黑色的，传播的
界面：	LVD
查看方向：	全部
电源供应：	3.3
亮度（CD/M2）：	1000（典型）
工作温度（°C）：	-20〜+70
储存温度（°C）：	-30〜+80

界面：

销号	象征	I/O。	描述
1-2	VLEDK	P	LED背光的功率（阴极）。
3-4	VLEDA	P	LED背光（阳极）的功率。
5	NC	-	没有连接。
6	GND	P	地面。
7	ELV3P	I	EVEN LVDS 正数据信号。
8	弱病毒3N	I	EVEN 负数据信号。
9	GND	P	地面。
10	ELVCLKP	I	EVEN LVDS 正时钟信号。
11	ELVCLKN	I	EVEN 负时钟信号。
12	GND	P	地面。
13	erxclkp	I	LVDS 正时钟信号。
14	ERXCLKN	I	LVDS 负时钟信号。
15	GND	P	地面。
16	弱病毒1P	I	EVEN LVDS 正数据信号。
17	弱病毒1N	1	LVDS 负数据信号。
18	GND	P	地面。
19	ELV0P	I	EVEN LVDS 正数据信号。
20	ELV0N	I	EVEVN LVDS 负数据信号。
21	GND	I	地面。
22	OLV3P	I	奇数 LVDS 正数据信号。
23	OLV3N	I	奇数 LVDS 负数据信号。
24	GND	P	地面。
25	OLV3P	I	奇数 LVDS 正数据信号。
26	OLV3N	I	奇数 LVDS 负数据信号。
27	GND	P	地面。
28	低电压时钟脉冲	I	Odd LVDS 正差分数据信号。
29	低电压时钟信号	I	Odd LVDS 负差分数据信号。
30	GND	P	地面。
31	ORXIN1P	I	LVDS 负差分数据信号。
32	ORXIN1N	I	LVDS 正差分数据信号。
33	GND	P	地面。
34	OLV0P	I	Odd LVDS 正差分数据信号。
35	OLV0N	I	Odd LVDS 负差分数据信号。
36	GND	P	地面。
37	iic_sda	-	IIC 的数据输入/输出（请让这些引脚开路）。
38	iic_scl	-	IIC 的时钟信号（请让这些引脚开路）。
39	电源电压_TOP	-	OTP电路的电源。
40	EEPN	-	仅测试引脚。
41-45	vddin	P	电源。

电特性：

范围	象征：	最小。	typ。	最大限度。	单元
正向电压	VF	16.8	18.0	19.2	V
转发卡坦特	如果	-	360	-	马
背光功耗	WBL	-	6.48	-	W
LED寿命	-	30000	-	-	HRS

应用

工业自动化与控制系统

这款 8.0 英寸 TFT 显示屏具有 1000 尼特亮度和宽视角，可确保在顶灯和反光表面会降低能见度的工厂环境中清晰可读。 –20 °C 至 +70 °C 的工作范围支持生产线、机器人控制终端和工业 HMI 的稳定性能。

能源和公用设备

在加油机、电动汽车充电站和配电盘中，阳光下的可读性对于安全操作至关重要。高亮度 IPS 面板可在日光直射下保持对比度和清晰度，而 LVDS 集成则支持可靠的嵌入式系统通信。

交通及户外终端

这款高亮度 TFT 显示屏适用于售票机、停车系统和公共信息终端，可确保暴露在不断变化的照明条件下的室外安装内容清晰可见。

智能基础设施和 嵌入式系统

对于信息亭、访问控制面板和智能城市设备，高分辨率和工业耐温性的结合使得能够在半室外或不受控制的环境中长期部署。

医疗及便携式诊断设备

1920×1200 分辨率为需要视觉精度和稳定亮度的便携式诊断或监控系统提供详细的图像渲染。

汽车	支付系统	运输	电子自行车
户外的	工业面板	医疗设备	纹状体设备
工程厂	摩托车	售货机	家庭申请

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

●  自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和  天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

背光

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

●  定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65'

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、  Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
•  定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

●  定制  光学贴合  服务
