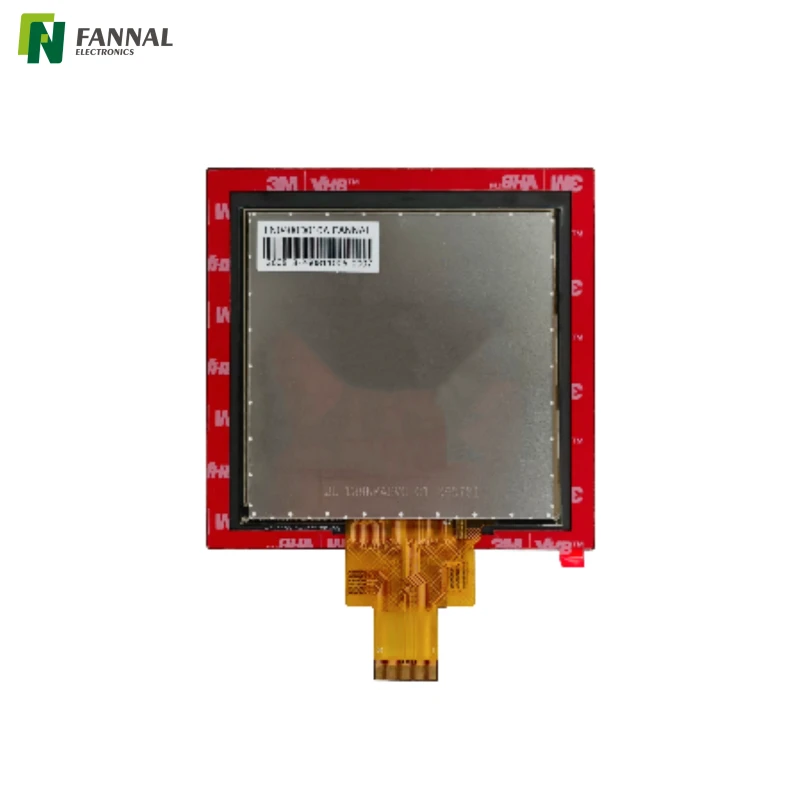

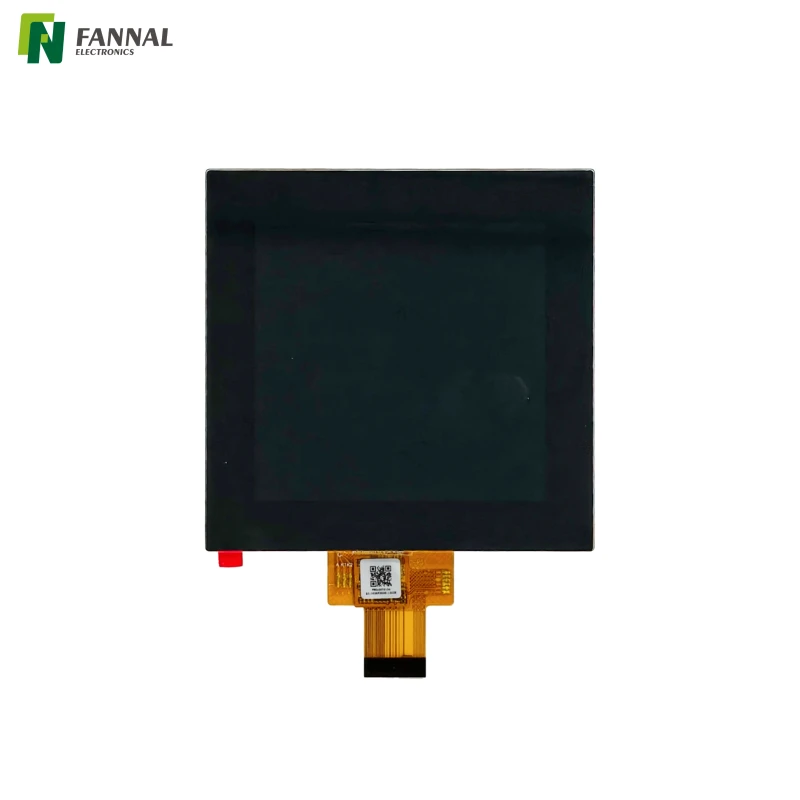

4英寸方形触摸显示屏| 480×480光学贴合

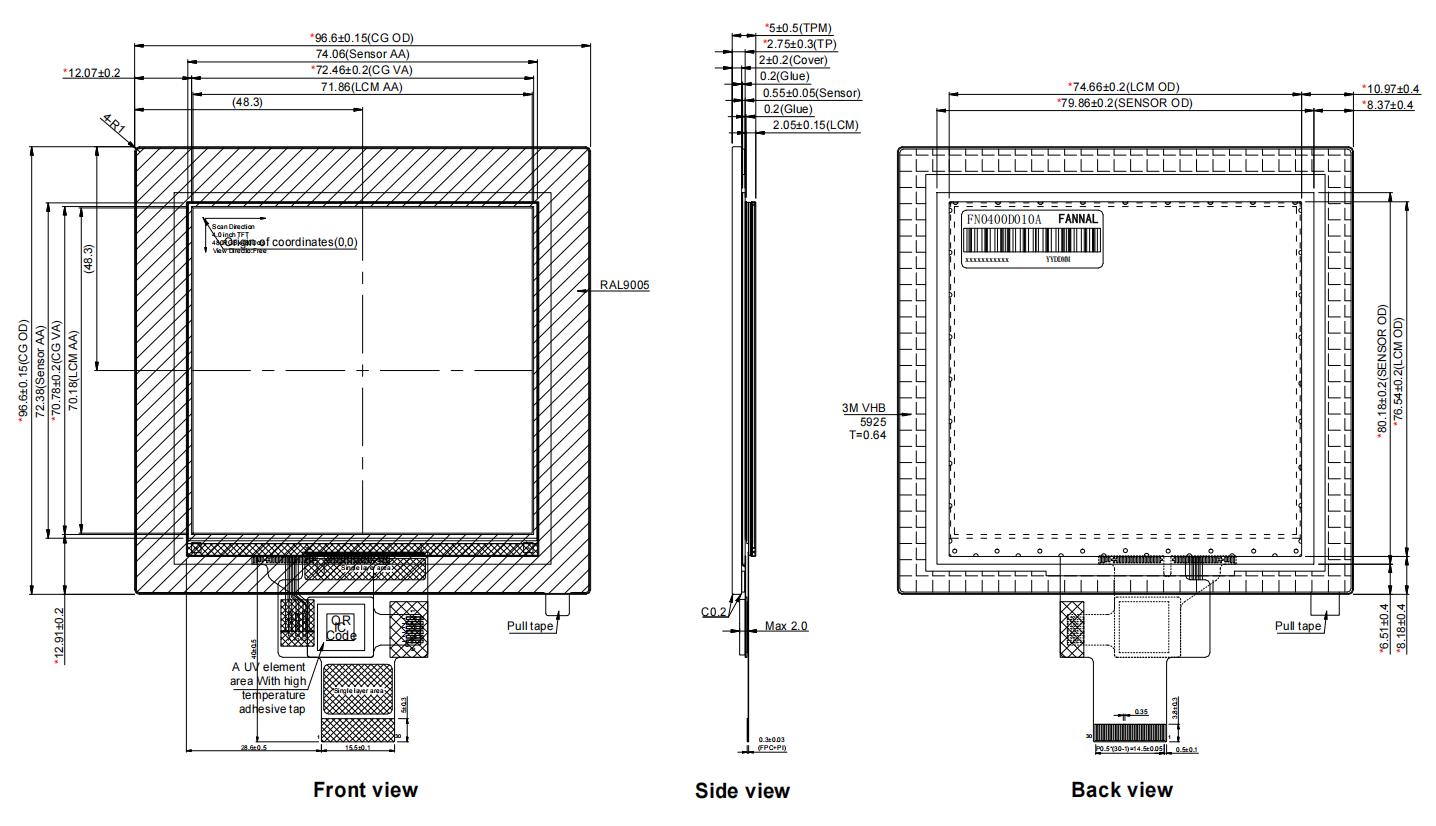

绘画

规格

申请

• 紧凑型工业设备 - 面板空间有限的控制接口

• 嵌入式系统 — 方形 HMI 集成到定制外壳中

• 仪器仪表 ——紧凑型测量和监控接口

• 控制面板 - 需要平衡方形用户界面的设备

• 智能设备和电器 - 具有非标准显示布局的应用程序

• 便携式设备 ——显示尺寸受到限制的紧凑界面

汽车显示	自助终端触摸屏	铁路显示屏	电动自行车显示屏
户外显示屏	工业显示	医疗触摸屏	健身房屏幕
工程厂	摩托车显示屏	自动售货机显示	嵌入式显示屏

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常问问题

1. 方形480×480显示屏有什么优势？

方形 480 × 480 显示器提供 1:1 的界面区域，而不是传统矩形显示器的更宽格式。这可以简化具有紧凑或方形前面板的设备的机械集成和 UI 设计。

2. 显示屏是否采用光学贴合？

是的。该显示屏采用 OCA 光学粘合，消除了显示屏和触摸层之间的传统气隙。这可以减少内部反射并改善显示器和盖板玻璃之间的视觉集成。

3. 需要哪些主机接口？

显示屏采用 MIPI接口，而电容触摸功能采用 IIC 。因此，主机系统需要支持这两种接口，或者在集成过程中使用适当的接口解决方案。

4. 此显示器适合户外使用吗？

该模块的典型亮度为 360 cd/m²，因此更适合室内或受控光环境。对于阳光直射的应用，可能需要更高亮度的显示器和额外的光学处理。

5.将该显示器集成到设备中时应考虑什么？

集成前应检查机械间隙、安装方法、MIPI 信号兼容性、IIC 通信、电源要求以及 96.6 × 96.6 mm 模块外形。当可用面板空间接近 1:1 布局时，方形外形尺寸特别有用。

6. 触摸显示屏可以针对不同的应用进行定制吗？

是的。根据项目要求，触摸盖板玻璃、机械尺寸、光学粘合、触摸配置和其他显示或触摸参数可以作为定制显示项目的一部分进行评估。
