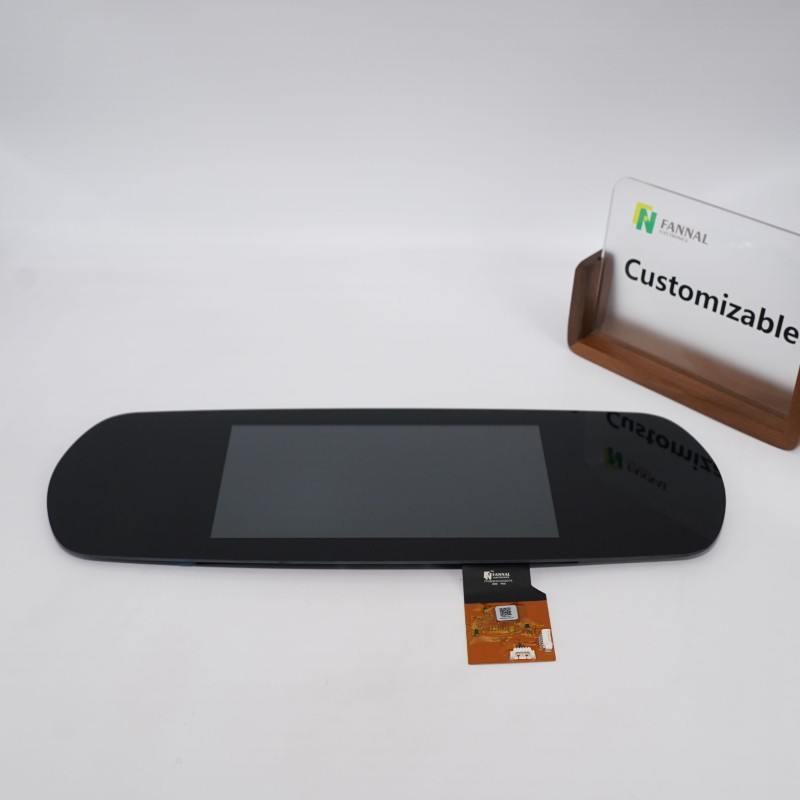

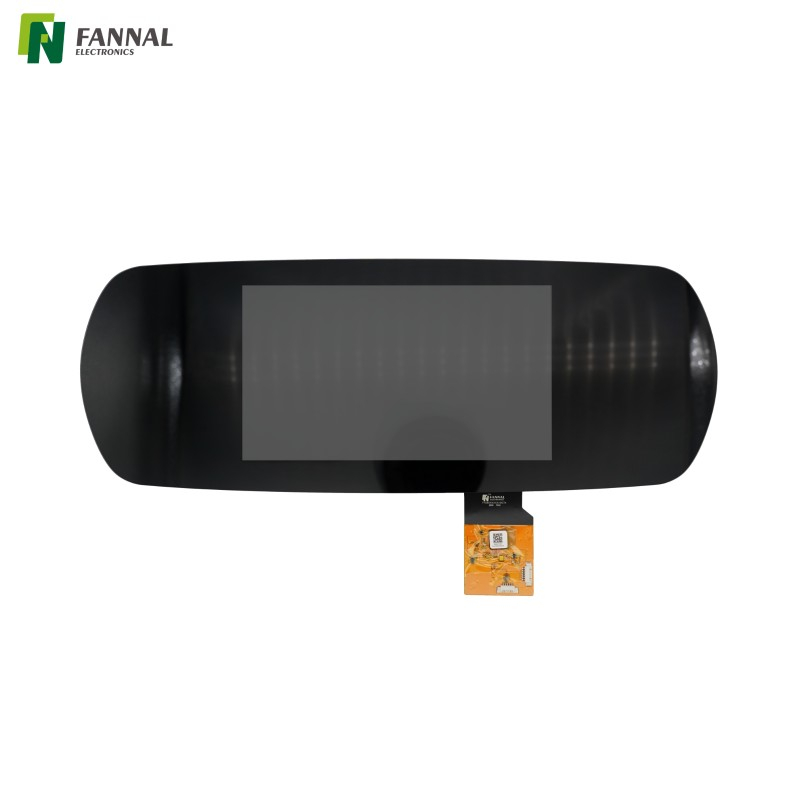

这款 8 英寸 条形触摸显示屏 结合了 800×480 TFT 面板、G+G 投射电容式触摸屏和定制圆角盖板玻璃。专为需要非标准前面板外观的设备而设计,适用于交通系统、智能控制面板、商业设备和定制嵌入式设备。

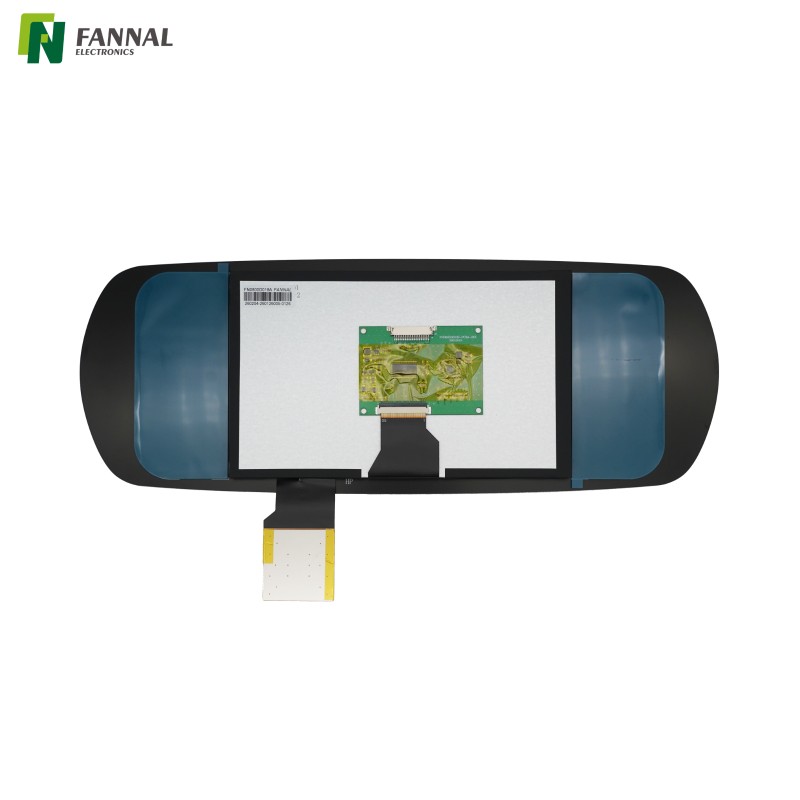

与传统的矩形触摸显示屏不同,该模块的四个侧面均具有大半径角,创造出独特的外观,可以更好地匹配现代设备外壳和工业设计要求。
细长的机械结构使显示器能够适应标准 4:3 或 16:9 显示器可能不实用的设备布局。这可以简化外壳设计,同时保持足够的 UI 空间。
与基于薄膜的触摸技术相比,玻璃-玻璃触摸结构提供了更高的刚性和耐用性。适用于需要长使用寿命和重复用户交互的设备。
IIC 和 USB 触摸接口均可用,使工程师在将显示器集成到嵌入式系统、工业控制器或定制硬件平台时具有更大的灵活性。
该模块支持 -20°C 至 +70°C 的工作温度范围,适用于环境条件不断变化的工业和交通应用。
2.0 毫米盖板玻璃和 ≥7H 表面硬度有助于提高严苛操作环境下的防刮擦性和前面板耐用性。
物品 | 规格 | 单元 | 备注/详情 |
尺寸/TPM 有效尺寸 | 8.0(对角线) | 英寸 | |
TFT 分辨率/分辨率比 | 800×480 | - | |

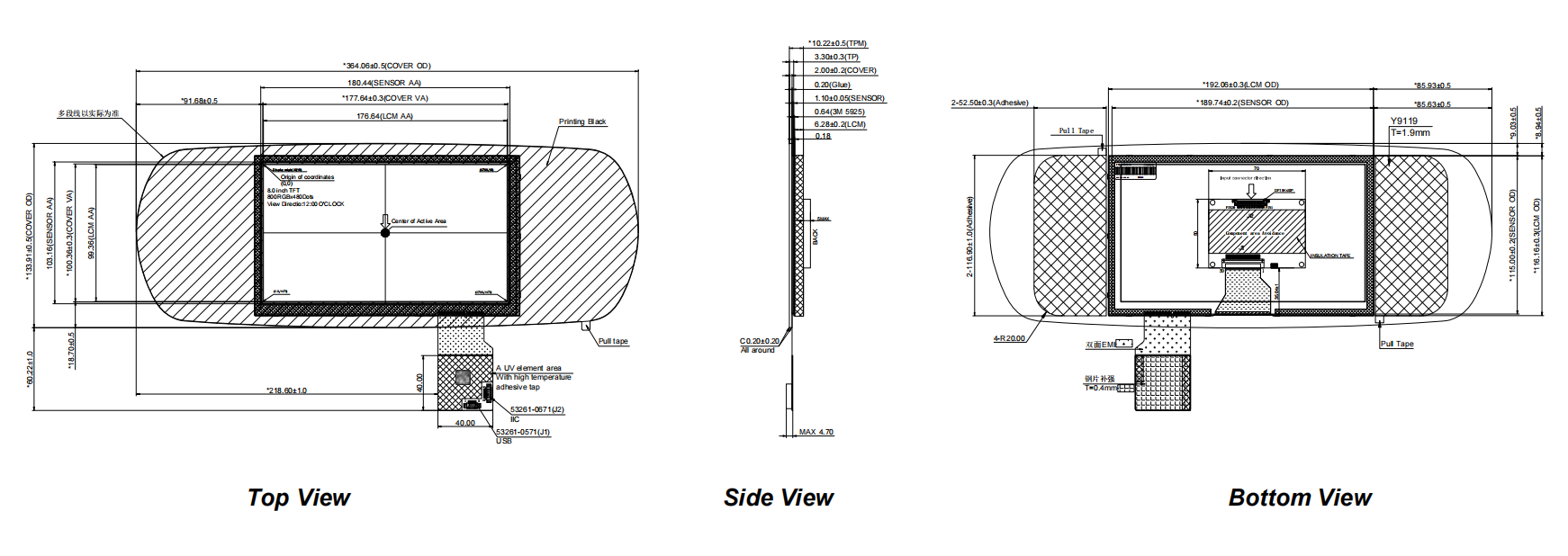

TPM外形尺寸 | 364.06(高) × 133.91(伏) × 10.22(长) | 毫米 | |
查看区域 | 177.64(水平) × 100.36(垂直) | 毫米 | |
结构 | 格+格 | - | 玻璃+玻璃 |
粘接类型 | 空气粘合 | - | |
接合材料 | 双面胶带 | - | |
盖板厚度 | 2.0 | 毫米 | |
传感器厚度 | 1.1 | 毫米 | |
表面硬度 | ≥ 7 小时(最少 7 小时) | - | 750克负载 |
表面处理 | / | - | |
触摸透过率/透光率 | 85% 最低 | - | |
TPM 表面亮度 | 400(典型)、320(最小) | 镉/米^2 | |
TFT接口 | LVD | - | |
TFT驱动芯片 | HX8264 + HX8664 | - | |
触控驱动IC / 触控控制器 | ILI2511 | - | |
触摸点/触摸次数 | 5 | - | 干燥 |
触摸模式 | 手指 | - | |
触摸界面 | IIC+USB | - | |
IIC地址 | - | - | |
TFT电源 | 3.3 | V | |
触摸电源 | 3.3/5.0 | V | |
工作温度 | -20 〜 +70 | ℃ | |
储存温度 | -30 〜 +80 | ℃ | |
湿度 | 10% ~ 90% | - | |
TFT 部件号 | FN0800D018A | 件 | 遵循规范 |
环境要求 | RoHS-2.0 | - |
适用于车辆信息显示、车载控制界面、乘客信息终端以及交通相关HMI系统。
加长的显示格式可以适合电梯控制系统、楼宇自动化接口和访问控制设备,而传统的显示尺寸可能与外壳设计不匹配。
适用于房间控制面板、会议室调度程序、智能建筑界面和集成自动化系统。
适用于需要独特工业设计、定制前面板或专门机械集成的 OEM 设备。
可集成到 票务系统、信息终端和商业设备中,独特的显示外观可改善整体产品设计。
为了满足多样化的集成需求,我们为您提供广泛的定制服务,包括:
• 尺寸范围:1.77' 至 15.6'
• 值得信赖的面板合作伙伴:京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型:IPS / TN / LTPS
• 工作温度:工业(-20 ~ 70°C)、汽车(-30 ~ 85°C)
• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换:SPI、MCU、RGB、MIPI、LVDS、EDP
• 模块材料选项:金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²,非常适合户外或工业使用。
• 使用寿命长达50,000 小时。
• 选项:RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。
• 优化设计,确保稳定的图像传输和性能。
• 可用尺寸:最大 65"
• 结构选项:G+G、G+F+F,专为工业和汽车应用而设计
• 触摸功能:支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触
• 工作温度:
工业级:–20°C ~ +70°C
汽车级:–30°C ~ +85°
• 由FANNAL提供触摸调节和固件优化(内部固件设计)
• 值得信赖的IC合作伙伴:EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL的设计合作伙伴)
• 高可靠性:出色的抗干扰性和长期稳定性
• EMC设计:全面的电磁兼容工程,满足EMI/RFI和工业标准
• 材料选择:
玻璃:0.55mm–10.0mm
PMMA:0.5mm–3.0mm
PC:0.1m m–1.0mm
• 定制设计:CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理:
3A:AG / AR / AF
抗菌/防爆
光学贴合 | 尺寸范围 | 笔记 |
奥卡 | 最大 15.6” | 两条用于大批量生产的全自动生产线 |
定位/OCR | 最大 32” | 出色的高对比度和耐用性 |
硅酮 | 最大 32” | 坚固耐用的大型工业应用的理想选择 |
当设备空间有限或前面板设计需要非标准的宽高比时,通常会选择条形显示器。它们可以提供更好的机械集成,而无需增加整体设备尺寸。
大半径角可以提高与现代产品设计的视觉融合,并减少传统矩形显示器的外观。在许多项目中,防护玻璃的形状是由外壳要求而不是显示器规格决定的。
该模块支持工业工作温度,但空气粘合结构在阳光直射下可能会产生反射。对于室外安装,光学粘合可以提供更好的可视性。
不同的嵌入式平台使用不同的通信架构。支持这两种接口可以在系统集成过程中提供更大的灵活性,并减少硬件重新设计的要求。
是的。盖板玻璃尺寸、圆角半径、印刷、厚度、表面处理和其他机械特征通常可以根据项目要求进行定制。
