What is the brightness of the FN1010T079A?

The finished TPM has a surface luminance of 590 cd/m² typical and 470 cd/m² minimum. These values refer to the completed touch display rather than the TFT panel alone.

What touch structure does the FN1010T079A use?

The display uses a G+G capacitive touch structure with a glass cover and glass touch sensor. It supports 5-point finger touch.

What are the display and touch interfaces?

The TFT display uses an LVDS interface, while the capacitive touch panel uses an I²C interface.

Can the FN1010T079A operate in industrial temperature environments?

Yes. The specified operating temperature range is -20°C to +70°C, with a storage temperature range of -30°C to +80°C.

Is the FN1010T079A suitable for outdoor applications?

The 590 cd/m² typical TPM luminance can support some shaded or semi-outdoor applications. Direct sunlight performance should be evaluated based on ambient light, reflections, viewing angle, cover glass, and the complete enclosure design.

Can FANNAL customize this 10.1-inch touch display?

Yes. FANNAL can evaluate OEM requirements such as mechanical dimensions, cover glass design, touch configuration, interface requirements, bonding, and other integration requirements based on the project.

当前所在位置: 首页 » 产品 » 触摸显示屏 » 10.1英寸1280×800电容触摸显示屏

10.1英寸1280×800电容触摸显示屏

Name: 10.1英寸1280×800电容触摸显示屏
Brand: FANNAL
Rating: 5.0 (80 reviews)

FN1010T079A是一款10.1英寸G+G电容式触摸显示屏，具有1280×800 TFT LCD，支持5点手指触摸。成品 TPM 提供 590 cd/m² 的典型表面亮度，并具有 LVDS 显示接口和 I⊃2;C 触摸接口。其 -20°C 至 +70°C 工作范围使其适用于工业 HMI、嵌入式控制设备以及需要更大触摸界面并在不同温度下稳定运行的其他应用。

型号：
FN1010T079A
产品品牌：
FANNAL
尺寸（英寸）：
10.1
TP VA (毫米)：
217.96（水平）×136.6（垂直）
显示AA(mm)：
216.96*135.6
操作温度（℃）：
-20〜70
存储温度（℃）：
-30〜80
显示屏接口：
LVD
触摸接口：
国际集成电路公司
盖板 OD（mm）：
257.96(高) x 168.6(垂直) x 9.29(长)
结构：
格+格
分辨率：
1280x800
可视角度：
自由的
亮度（CD/m²）：
590

数量：
状态：





询问添加到篮子里

产品描述

图纸和规格

申请

定制

常问问题

FN1010T079A 是一款10.1英寸G+G电容式触摸显示屏，配备1280×800 TFT LCD 。成品 TPM 提供 590 cd/m² 典型表面亮度、5 点手指触摸以及用于显示和触摸通信的 LVDS 和 I⊃2;C 接口。它的工作温度范围为 -20°C 至 +70°C，适用于需要更大触摸屏的工业 HMI、嵌入式设备和控制界面。

特征

10.1 英寸 1280 × 800 显示屏

1280 × 800 分辨率提供比典型 7 英寸面板更多的可用屏幕区域，同时保持模块尺寸适合设备接口。它非常适合图形控制、监控屏幕、菜单和设备状态显示。

G+G电容触摸结构

G+G结构采用玻璃盖板和玻璃触摸传感器，使前表面具有刚性的感觉，适合手指重复操作。该模块支持 5 点触摸 ，适用于触摸交互是设备界面一部分而不是附加附件的应用。

590 cd/m² 典型 TPM 亮度

指定的 590 cd/m² 典型亮度适用于成品 TPM ，而不是仅适用于 TFT 面板。这为室内工业环境和中等环境光的安装提供了合理的可读性。

对于室外阳光直射，仍应评估整个系统的反射、视角、外壳设计和环境照明条件。

宽工作温度范围

该显示器的工作温度范围为 -20°C 至 +70°C ，因此可以考虑将其安装在温度变化较大的环境中。

独立的显示和触摸界面

显示屏使用 LVDS ，而触摸接口使用 I⊃2;C 。这为系统设计人员提供了用于 TFT 和触摸功能的独立通信路径，并且可以简化与现有嵌入式控制器的集成。

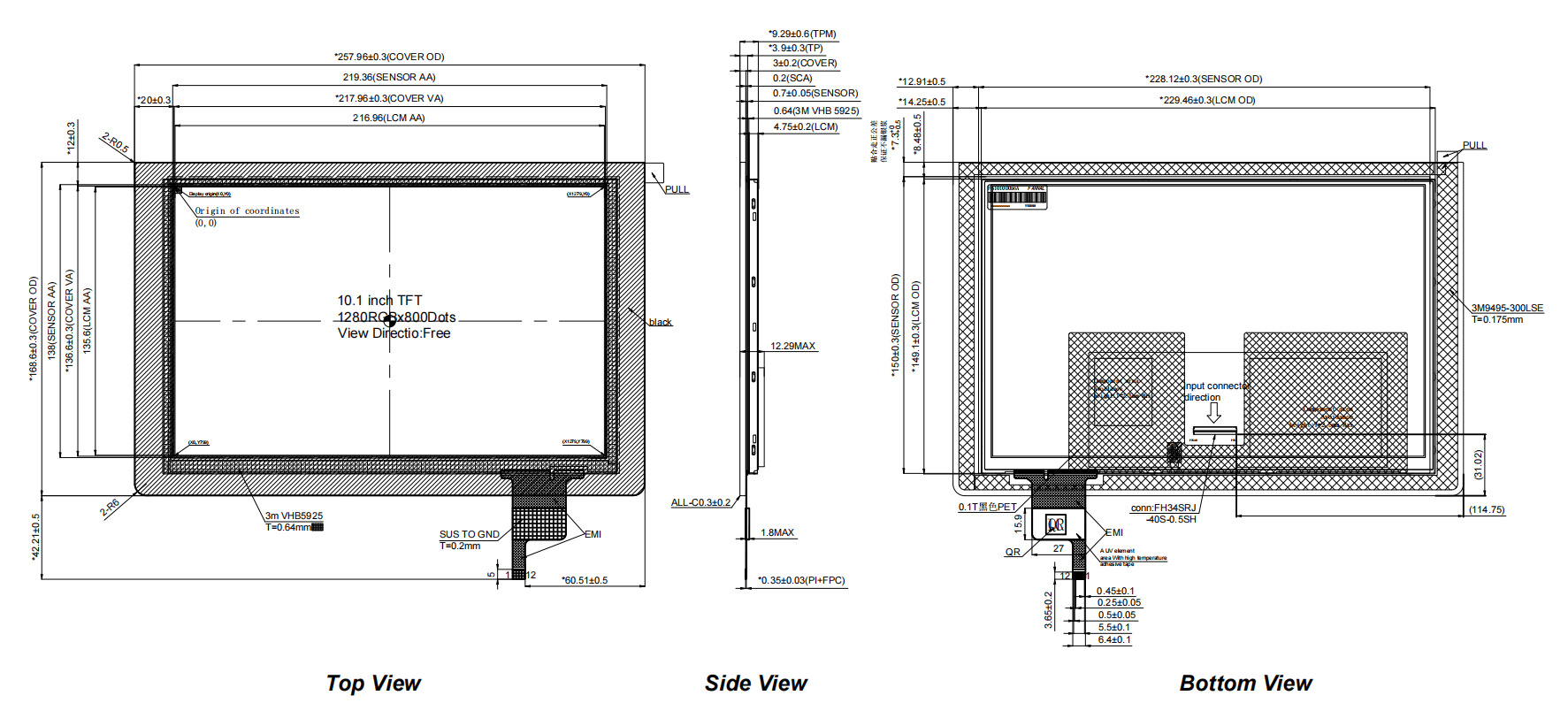

绘画

规格

物品	规格	单元
结构	格+格	—
粘接类型	空气粘合	—
接合材料	双面胶带	—
TPM 活动大小	10.1（对角线）	英寸
TPM外形尺寸	257.96(高) x 168.6(垂直) x 9.29(长)	毫米
查看区域	217.96（水平）×136.6（垂直）	毫米
盖板厚度	3.0	毫米
传感器厚度	0.7	毫米
表面硬度	≥6小时（750克）	—
表面处理	/	—
透光率	85% 最低	—
触控驱动IC	英飞凌/赛普拉斯触摸IC	—
接触点	5（干燥）	—
触摸模式	手指	—
触摸界面	国际集成电路公司	—
IIC地址	0x24	—
工作温度	-20 ~ +70	℃
储存温度	-30 ~ +80	℃
湿度	10%~90%	—
TPM 表面亮度	470（最小值）/590（典型值）	镉/米^2
TFT接口	LVD	—
TFT分辨率	1280×800	—
TFT驱动芯片	Ilitek TFT驱动IC	—
TFT电源	3.3V	V
触摸电源	3.3V	V
环境要求	RoHS-2.0	—

申请

工业人机界面

适用于机器控制面板、自动化设备、工厂监控系统和操作员界面，其中 10.1 英寸触摸屏为控制和状态信息提供了足够的空间。

嵌入式控制设备

该模块可以集成到工业控制器、仪器仪表、测试设备和其他需要图形触摸界面的设备中。

建筑和能源管理

10.1英寸格式可用于控制终端、监控界面和设备面板，操作员需要在同一屏幕上查看多个参数并操作控件。

医疗和实验室设备

可考虑用于需要触摸操作和适中工作温度范围的诊断、实验室和医疗设备接口。建议对受监管的设备进行特定于应用的验证。

商业和专业设备

该显示屏还可用于信息亭、专业终端和专用控制界面，其中 10.1 英寸触摸显示屏比较小的嵌入式面板提供更好的用户界面。

定制

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

590 cd/m² 的亮度是在成品触摸屏上测得的吗？

是的。 590 cd/m²典型值 是指TPM表面亮度，因此它代表触摸显示屏成品，而不是触摸集成之前的TFT LCD的亮度规格。

该显示器适合户外应用吗？

它可以考虑用于阴影或半室外环境，但不应仅根据亮度将其归类为直射阳光显示器。户外可读性取决于反射光、安装角度、防护玻璃、外壳设计和实际环境照明条件。

G+G结构是什么意思？

G+G 表示 Glass + Glass ：玻璃盖板与玻璃触摸传感器相结合。这提供了刚性的触摸表面，通常用于接收常规手指输入的设备界面。

FN1010T079A 支持多少个同时触摸点？

指定配置支持 5点手指触摸.

什么是显示和触摸界面？

TFT显示屏采用 LVDS接口，而电容式触摸屏则通过 I⊃2;C进行通信.

这款10.1寸触摸屏可以定制吗？

是的。对于 OEM 项目，可以根据盖板玻璃尺寸、机械集成、触摸行为、界面配置和环境条件等要求来评估触摸显示屏。定制取决于项目规格和所需的产量。
