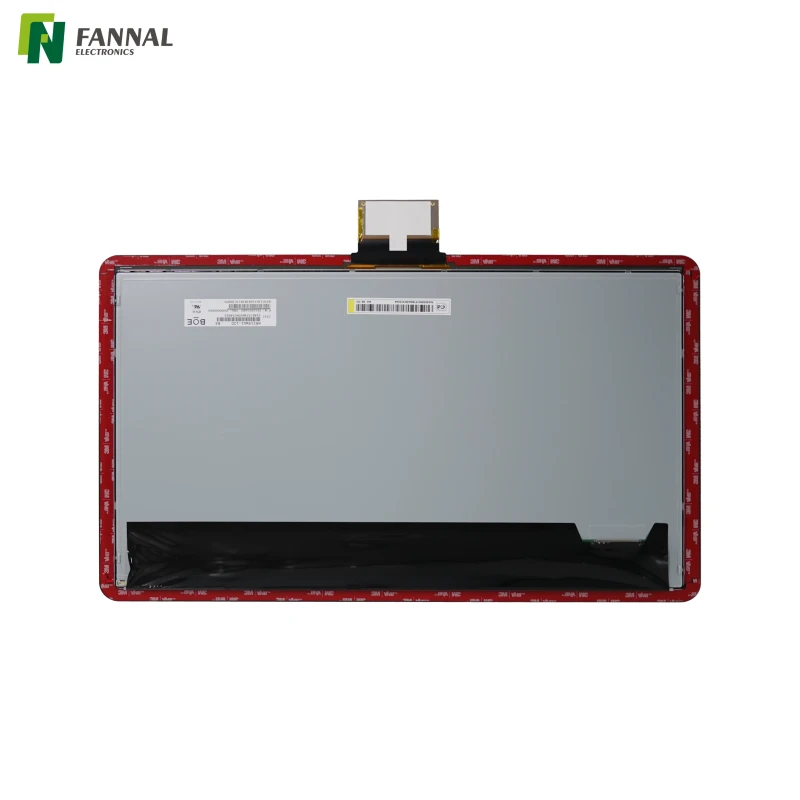

21.5 英寸全高清触摸显示屏 | IK06，2.8mm 盖玻片

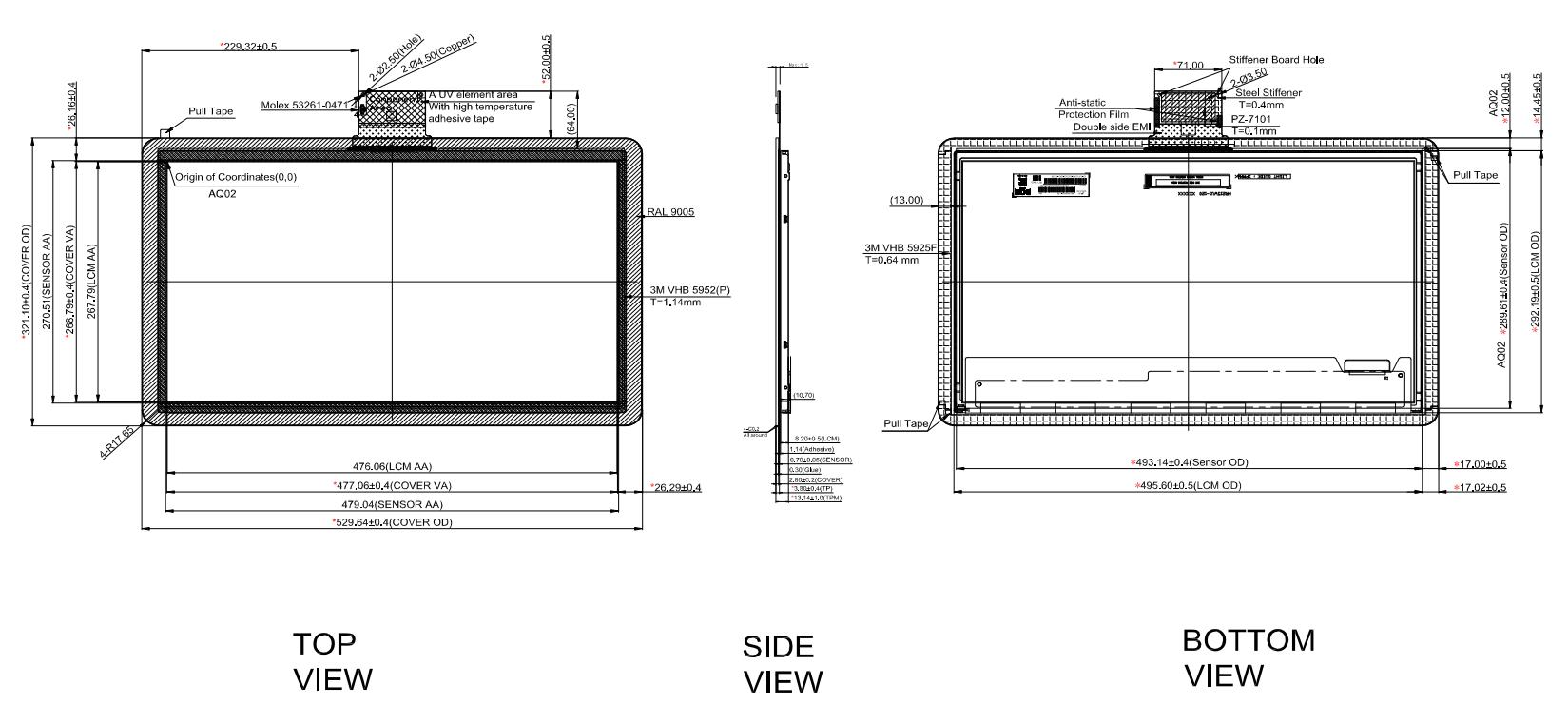

绘画

规格

申请

• 工业 HMI 和控制终端 – 适用于需要大触摸面积和机械保护前表面的设备接口。

• 机械控制面板 – 适用于制造和加工设备上使用的操作员界面。

• 自动化和监控系统 – 21.5 英寸 FHD 格式为仪表板、控制菜单、警报和监控数据提供了充足的空间。

• 商业设备 – 适用于前面板可能经常接触或机械撞击的室内设备。

• 嵌入式触摸终端 – LVDS 显示屏和 USB 触摸接口允许与专为单独的显示屏和触摸连接而设计的主机系统集成。

• 测试和测量设备 – 适用于需要清晰可视化和触摸操作的大型操作员界面。

汽车显示	自助终端触摸屏	铁路显示屏	电动自行车显示屏
户外显示屏	工业显示	医疗触摸屏	健身房屏幕
工程厂	摩托车显示屏	自动售货机显示	嵌入式显示屏

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常问问题

IK06对于这款21.5英寸触摸屏来说意味着什么？
IK06 是 IK 代码系统中定义的机械冲击防护等级。对于该模块，2.8 mm 盖板镜头指定具有 IK06 保护，可提供规定水平的外部机械冲击抵抗力。它不应被解释为使整个显示组件防冲击或适合每种恶劣环境应用。

为何在 21.5 英寸触摸屏上使用 2.8 毫米盖板？
较大的触摸显示屏具有相对较大的前表面，因此盖板玻璃的机械设计成为模块的重要组成部分。 2.8 毫米化学强化盖板，加上指定的 IK06 保护和 ≥7H 表面硬度，为设备接口提供了机械性能更加坚固的前表面。

210 cd/m² 亮度适合户外应用吗？
该模块更适合室内或受控光环境。它的典型亮度为 210 cd/m²，最小 TPM 亮度为 170 cd/m²，因此不属于 阳光下可读显示屏。对于直射阳光的应用，通常需要更高亮度的显示器和适当的光学处理。

集成这款21.5英寸触摸屏需要考虑什么？
主机系统需要支持 LVDS 显示连接和 USB 触摸接口。机械集成还应考虑 529.64 × 321.1 × 13.14 mm 模块轮廓、安装结构、电缆布线以及触摸显示屏周围的间隙。还应根据实际设备环境检查 0°C 至 +50°C 工作范围。
