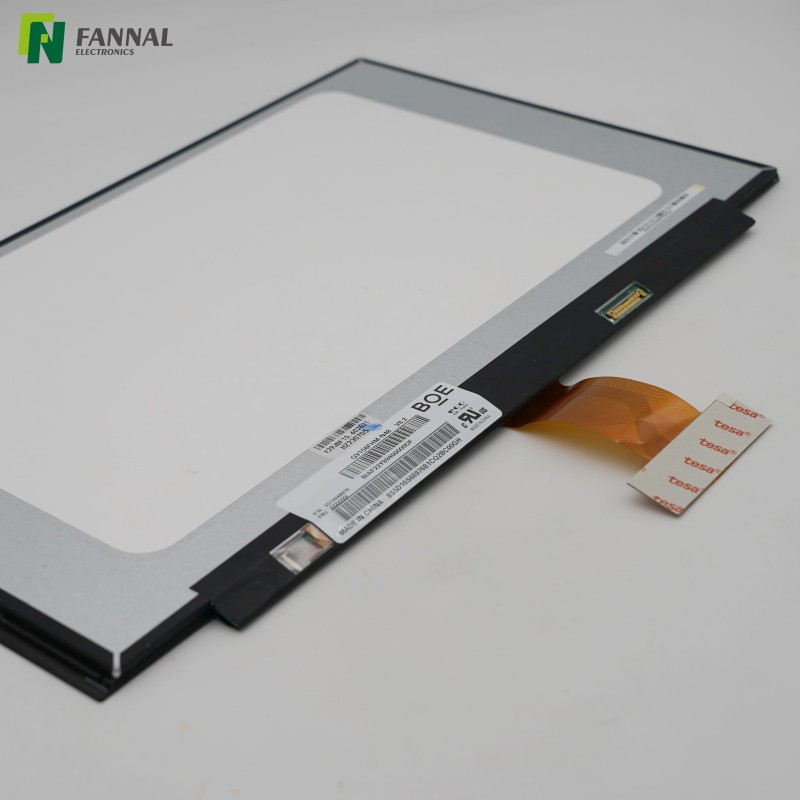

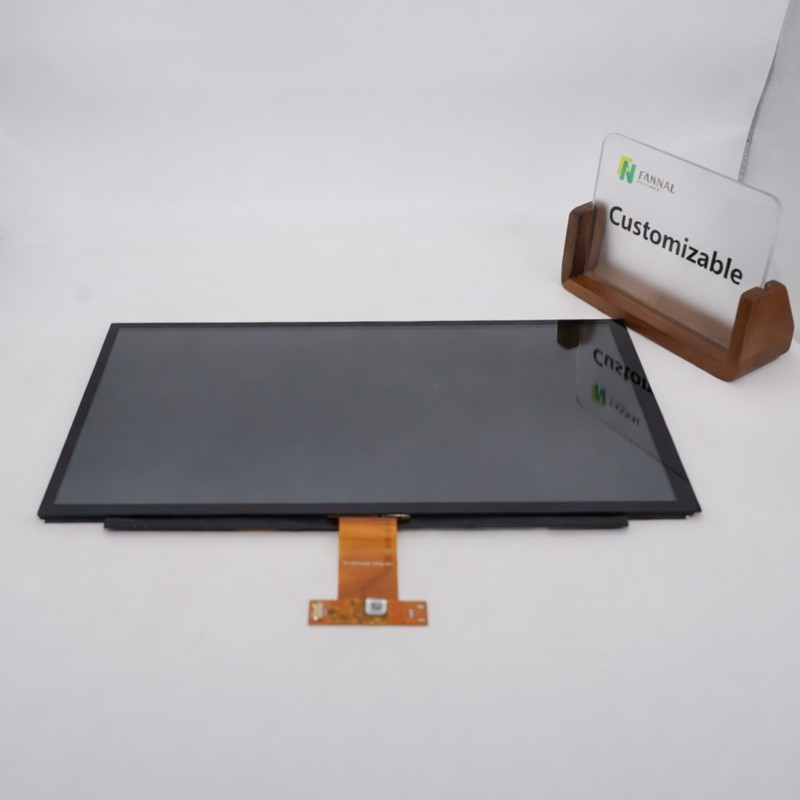

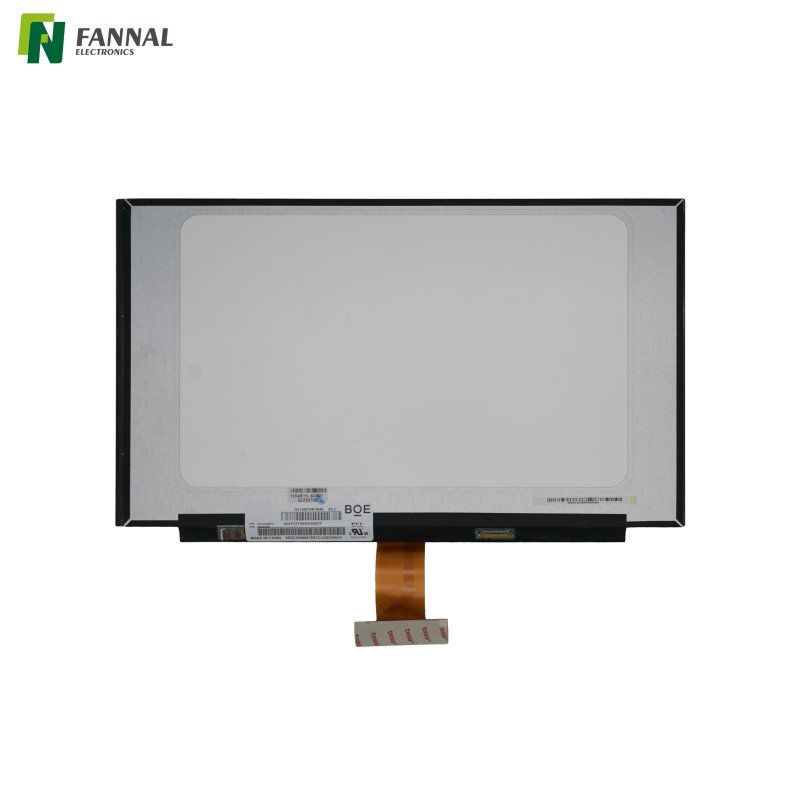

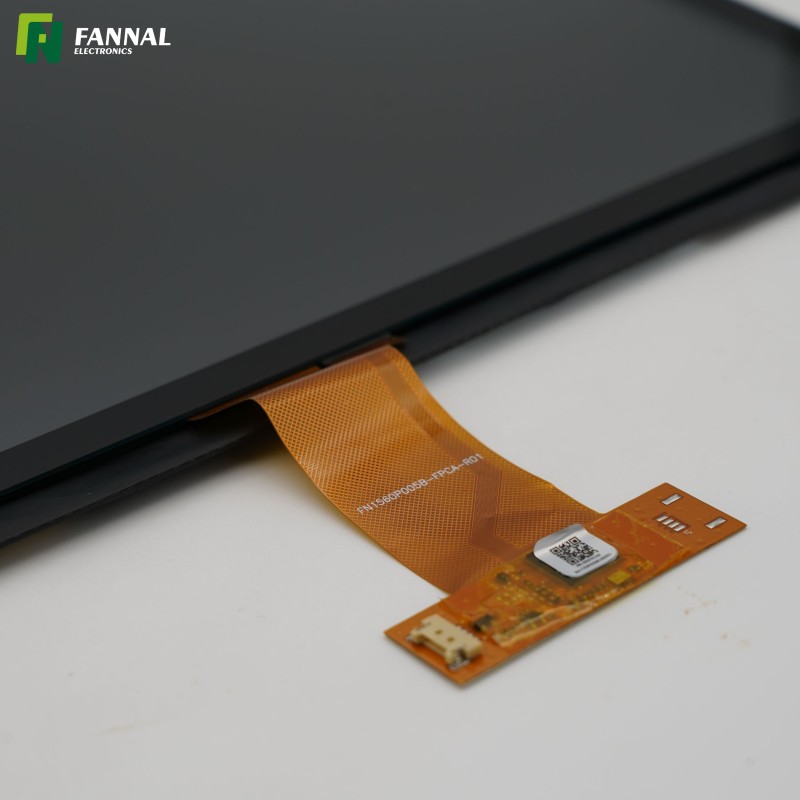

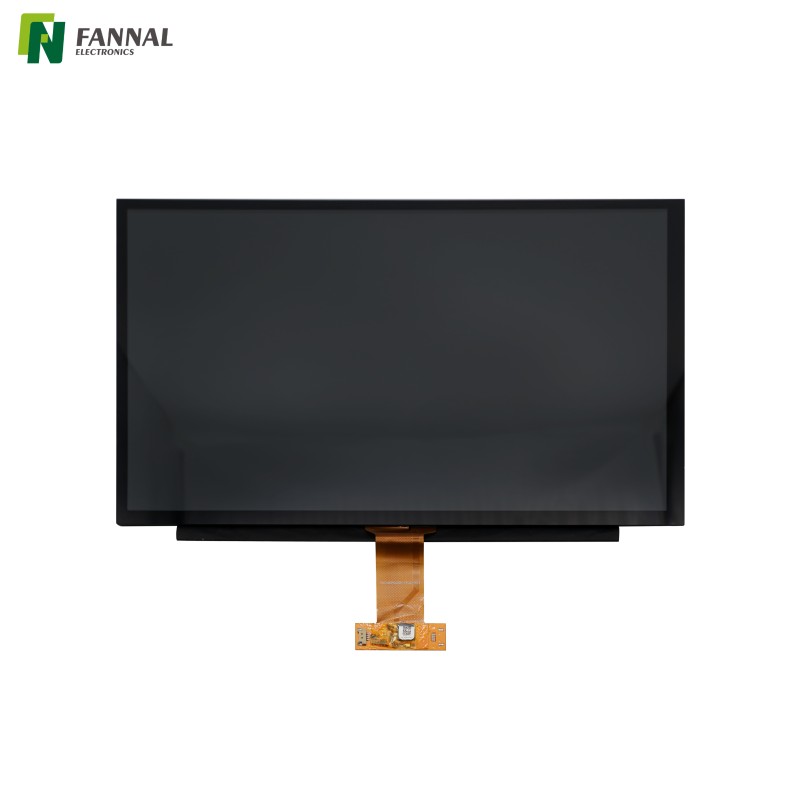

15.6 英寸 FHD 电容式触摸显示屏，带 eDP 接口

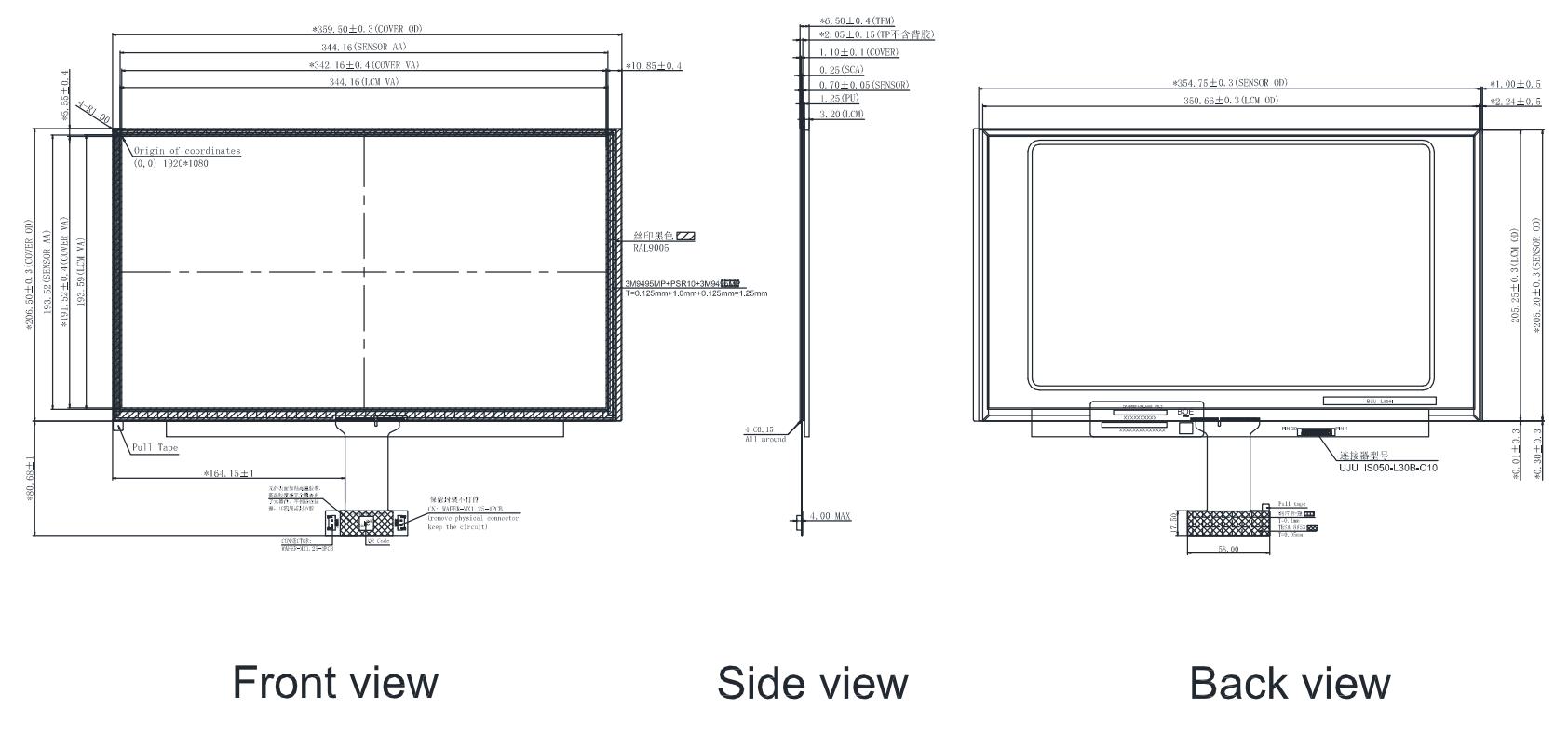

FN1560T010A图纸

规格

申请

• 工业和商业 HMI 系统

• 设备控制面板

• 自动化及监控终端

• 自助服务和信息终端

• 嵌入式控制设备

• 实验室和测试设备

• 机械用户界面

汽车显示	自助终端触摸屏	铁路显示屏	电动自行车显示屏
户外显示屏	工业显示	医疗触摸屏	健身房屏幕
工程厂	摩托车显示屏	自动售货机显示	嵌入式显示屏

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常问问题

这款15.6英寸触摸屏适合户外使用吗？
它并不是专门设计为阳光下可读的显示器。它的典型 TPM 亮度为 210 cd/m²，更适合室内或受控光环境。对于直射阳光的应用，您通常会考虑更高亮度的显示器和额外的光学处理。

eDP 和 USB 接口有何用途？
eDP接口承载来自主机系统的1920×1080显示信号，而USB用于触摸通信。主机设备必须支持这两种接口或提供适当的转换和控制器硬件。

将此模块集成到设备中需要检查什么？
除了 359.5 × 206.5 × 6.5 mm TPM 轮廓外，外壳还应考虑活动/查看区域、安装结构、电缆布线、接口连接器以及模块周围的可用间隙。在最终外壳设计之前应确认机械图纸。

0°C 至 +50°C 工作范围适合工业设备吗？
它可以适用于在受控温度范围内运行的设备，但不应将其视为宽温显示器。如果设备可能暴露在低于 0°C 或高于 50°C 的温度下，则应选择不同的显示器规格。
