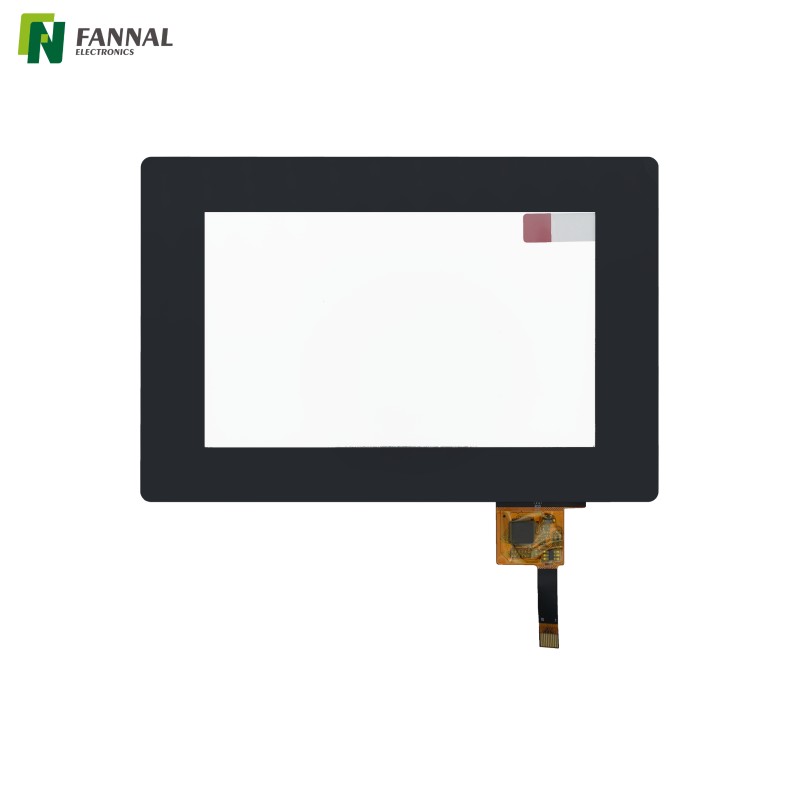

5英寸G+G电容式触摸屏，化学强化玻璃

Name: 5英寸G+G电容式触摸屏，化学强化玻璃
Brand: FANNAL
Rating: 5.0 (43 reviews)

5 英寸投射电容式触摸屏，带 5 点触摸

型号：
FN0500P083A
产品品牌：
FANNAL
尺寸（英寸）：
5
TP VA (毫米)：
109.00（水平）x 65.60（垂直）
操作温度（℃）：
-30〜80
存储温度（℃）：
-30〜80
触摸接口：
I2C
盖板 OD（mm）：
144.00（高）x 96.00（垂直）x 2.10（深）
结构：
格+格

数量：
状态：





询问添加到篮子里

产品描述

图纸和规格

申请

定制

常问问题

FN0500P083A是一款 5 英寸投射电容式触摸屏，专为需要可靠的多点触控输入和耐用玻璃结构的嵌入式系统而设计。其 G+G 结构、化学强化盖板玻璃和扩展的工作温度范围使其适用于工业设备、控制面板和 OEM 显示集成。

特征

G+G 结构提高机械稳定性

触控面板采用 玻璃对玻璃（G+G） 结构，将玻璃传感器与玻璃盖板结合在一起。与基于薄膜的触摸结构相比，通常选择G+G设计，其中光学稳定性和长期耐用性是优先考虑的。

最合适的触摸结构仍然取决于应用的抗冲击性、成本目标和安装环境。

化学强化防护玻璃

1.1 毫米化学强化防护玻璃 提供额外的抗划痕和日常机械磨损能力。

对于经常与用户交互的应用，强化有助于提高长期耐用性，但不应将其视为需要防破坏的耐冲击防护玻璃的替代品。

五点电容触摸

该面板支持 5 点触摸，允许同时触摸输入，适用于需要手势识别或更灵活的用户交互的应用程序（比单点触摸系统）。

多点触控是否有益取决于软件设计和预期的操作工作流程。

扩展温度性能

该触摸屏的工作温度范围为 -30°C至+80°C ，适合安装在温度波动超出典型办公条件的环境中的设备。

最终环境性能应始终与 LCD 模块和外壳一起进行评估。

专为 OEM 集成而设计

该面板通过 I2C 接口进行通信 ，可与各种 LCD 模块集成。根据项目要求，通常可以定制盖板玻璃外观、印刷、FPC 布局和连接器设计等参数。

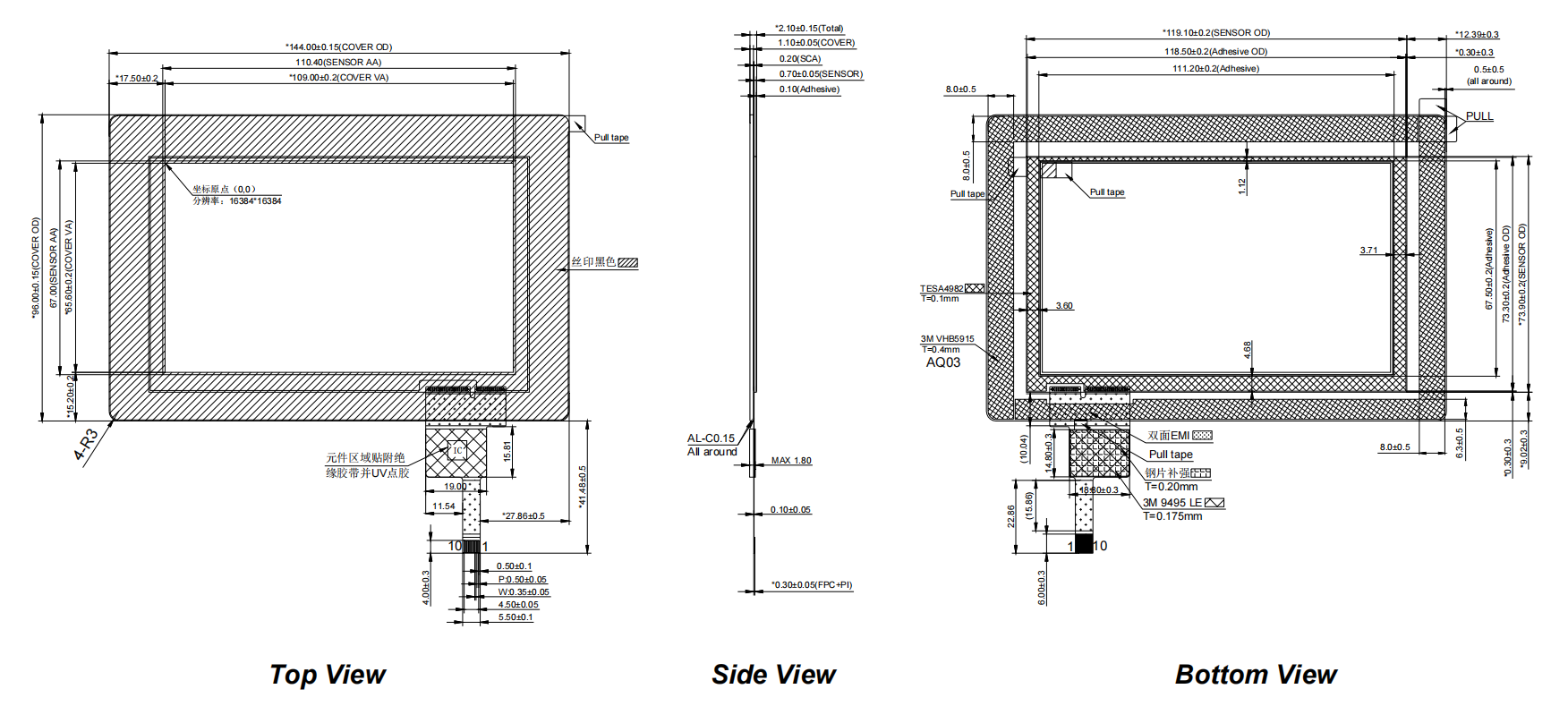

绘画

规格

物品	规格	单元
产品结构	格+格	-
触控面板尺寸	5.0（对角线）	英寸
结构	CTP	-
查看区域	109.00（水平）x 65.60（垂直）	毫米
外形尺寸	144.00（高）x 96.00（垂直）x 2.10（深）	毫米
表面硬度	最少 7 小时	-
传感器材质	伊藤玻璃	-
传感器厚度	0.7毫米	-
封面材质	钠钙玻璃	-
覆盖层厚度	1.1毫米	-
透明度	85% 最低	-
驱动IC	伊力泰克	-
检测点/接触次数	5	-
渠道	18×11	-
界面	I2C（连接器：COF-IIC）	-
电源	最小值 3.1V，典型值 3.3V，最大值 3.5V	V
工作温度	-30 ~ +80	℃
储存温度	-30 ~ +80	℃
强化方法	化学强化	-
环境要求	RoHS-2.0	-

申请

工业控制面板

适用于自动化设备、机器控制和制造系统中使用的操作员界面。

医疗器械

可集成到需要可靠电容式触摸操作的医疗仪器和实验室设备中。

楼宇自动化系统

适用于暖通空调控制器、智能建筑面板、门禁管理终端。

智能家居控制接口

适用于首选耐用玻璃表面的壁挂式控制器和嵌入式触摸界面。

OEM嵌入式设备

专为集成定制触摸屏与专用电子产品 LCD 模块的制造商而设计。

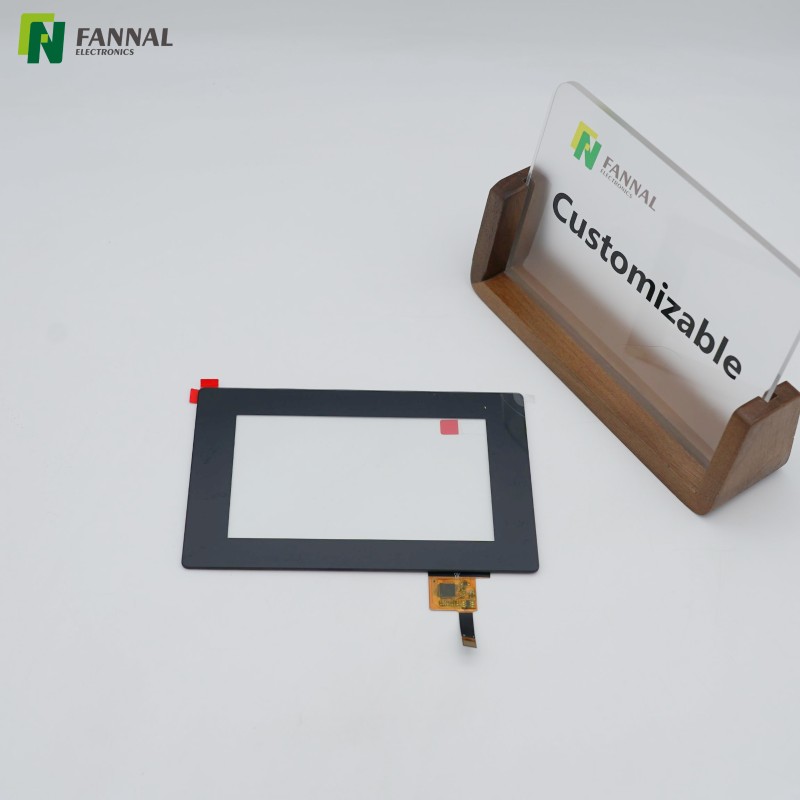

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

为什么选择G+G触控面板而不是薄膜触控结构？

G+G 触摸屏通常被选择用于需要更好的光学稳定性、更高的刚性和更强的表面耐磨性的应用。当重量或成本是主要考虑因素时，基于薄膜的结构可能仍然合适。

化学强化玻璃和耐冲击玻璃一样吗？

不会。化学强化可提高玻璃的抗划痕和日常机械应力的能力，但需要防破坏或经过认证的冲击保护的应用可能需要更厚的防护玻璃或额外的机械设计。

五点触控什么时候有用？

多点触控有利于基于手势的界面、地图导航或需要同时用户输入的应用程序。对于简单的菜单驱动的 HMI，额外的触摸点可能不会提供显着的实际优势。

此触摸屏可以与不同的液晶模块一起使用吗？

是的。作为独立的投射电容式触摸屏，它通常可以根据机械尺寸和光学要求与兼容的 LCD 模块集成。

可以定制什么？

根据项目的不同，定制可能包括盖板玻璃厚度、丝印、徽标印刷、表面处理、FPC 布线、连接器类型和控制器配置。
