What is the practical advantage of optical bonding in this display?

Optical bonding removes the conventional air gap between the touch panel and LCD. This can reduce internal reflections and make the displayed image appear more directly beneath the touch surface. It can also eliminate the air cavity where condensation could otherwise form.

Is SFT the same as a standard TFT display?

SFT is a type of TFT LCD technology rather than a separate category from TFT. For system selection, the actual optical performance, viewing requirements, temperature range, and mechanical fit should be considered together.

Can this module be integrated behind a custom front bezel?

Yes. The module can be considered for embedded equipment, but the module outline, touch viewing area, cover glass dimensions, mounting method, and bezel opening need to be checked against the mechanical design.

Does optical bonding make the display suitable for outdoor use?

Not by itself. Optical bonding can improve optical performance by reducing reflections, but it does not make a standard display sunlight readable. Outdoor applications require separate evaluation of luminance, cover-glass treatment, thermal design, sealing, and system-level environmental requirements.

Can the touch panel and LCD be replaced separately?

Because this product is supplied as an optically bonded touch display, replacing individual layers is more involved than with a simple air-bonded assembly. If field replacement or serviceability is important, the bonding structure should be considered during the initial equipment design.

当前所在位置: 首页 » 产品 » 触摸显示屏 » 12.1 英寸 SFT 光学贴合触摸显示屏 | 1280×800

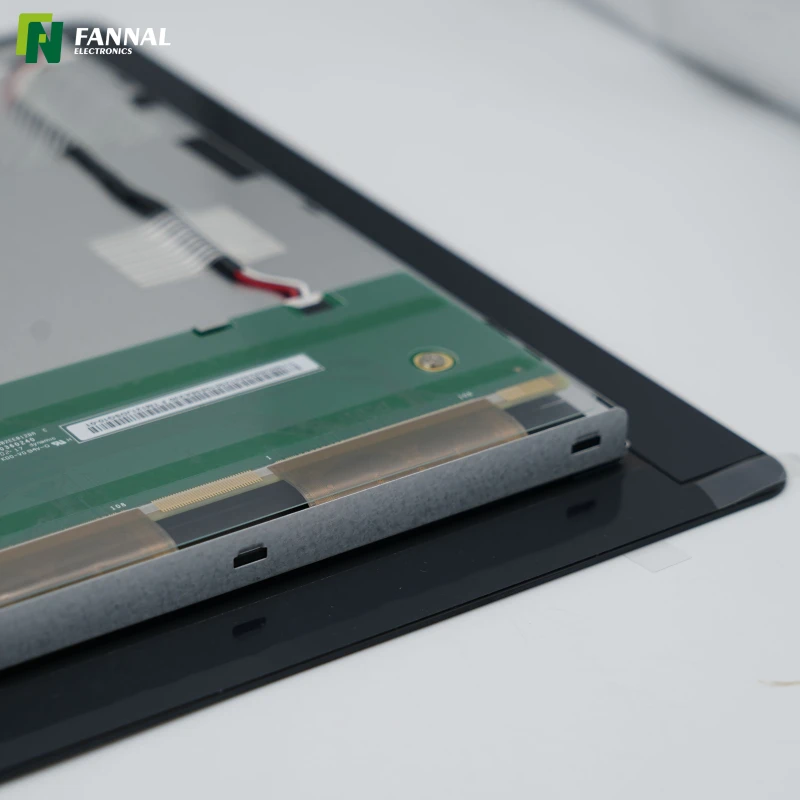

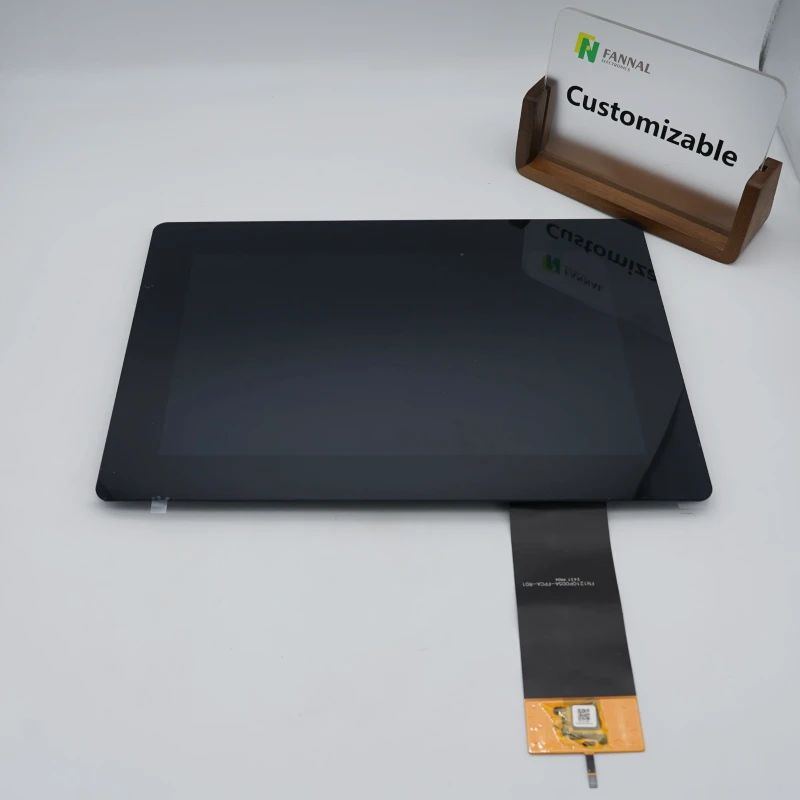

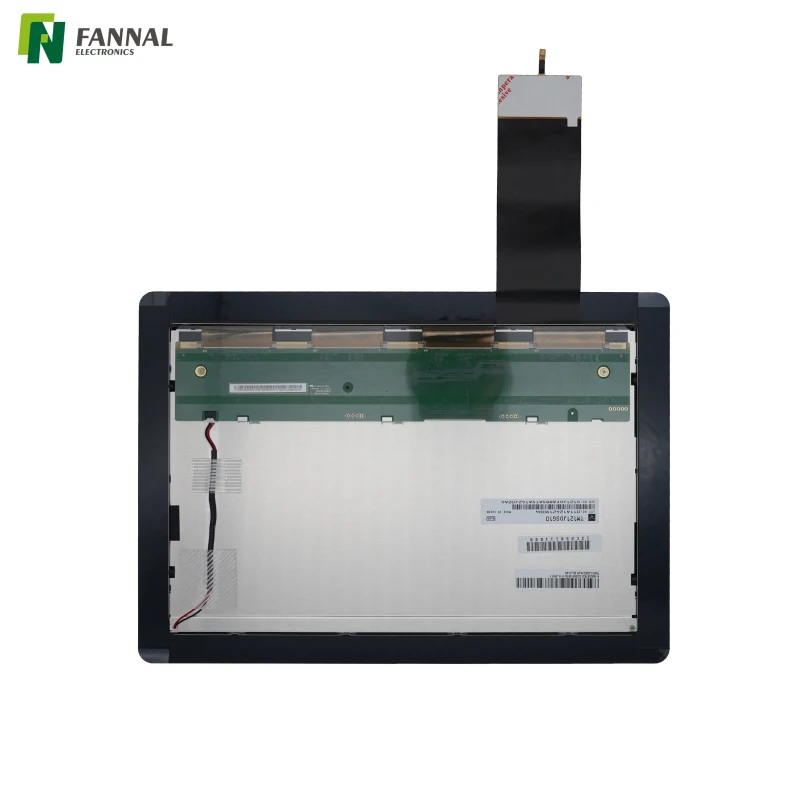

12.1 英寸 SFT 光学贴合触摸显示屏 | 1280×800

Name: 12.1 英寸 SFT 光学贴合触摸显示屏 | 1280×800
Brand: FANNAL
Rating: 5.0 (4 reviews)

12.1英寸SFT触摸显示屏通过光学粘合将1280×800 LCD与G+G电容式触摸屏结合在一起。它具有 85% 的触摸透过率和 LVDS 显示接口，专为工业设备和其他需要集成触摸接口的嵌入式应用而设计。

型号：
FN1210T005B
产品品牌：
FANNAL
尺寸（英寸）：
12.1
TP VA (毫米)：
261.72（长）x 163.8（宽）
显示AA(mm)：
261.12（长）x 163.2（宽）
操作温度（℃）：
-20〜70
存储温度（℃）：
-30〜80
显示屏接口：
LVD
触摸接口：
国际集成电路公司
盖板 OD（mm）：
320.4（长）×223.4（宽）×9.25（长）
结构：
G+G+液晶模组
分辨率：
1280*800
亮度（CD/m²）：
380

数量：
状态：





询问添加到篮子里

产品功能

图纸和规格

申请

定制

常问问题

特征

分辨率为 1280 × 800 的 SFT 显示屏

12.1英寸SFT显示屏提供 1280×800分辨率 和RGB条纹像素排列。 SFT 技术非常适合注重一致图像质量和稳定观看性能的界面。

用于更集成的显示堆栈的光学粘合

触摸面板和 LCD 是 光学粘合的 ，而不是通过气隙分开。这减少了内部反射界面的数量，并使触摸层与显示屏紧密耦合，从而提高感知图像清晰度并减少反射的视觉影响。

G+G电容式触摸屏

G+G触摸结构采用玻璃盖板和ITO玻璃传感器，为重复操作提供刚性触摸表面。它支持 10点触摸 和用于系统集成的IIC接口。

最小触摸透过率 85%

触摸面板的最小透射这在平衡触摸功能与显示亮度和图像清晰度时非常有用。率为 85% ，触摸层给底层 LCD 带来的光学损失相对有限。

适用于嵌入式设备的集成触摸显示屏

显示屏、触摸屏和光学贴合作为集成模块提供。这减少了在设备开发过程中单独采购和机械对齐 LCD 和触摸面板的需要。

工业级温度范围

该模块的额定工作温度范围为 -20°C 至 +70°C ，存储范围为 -30°C 至 +80°C。实际的系统级温度能力仍应根据外壳、电子器件、粘合材料和其他组件进行评估。

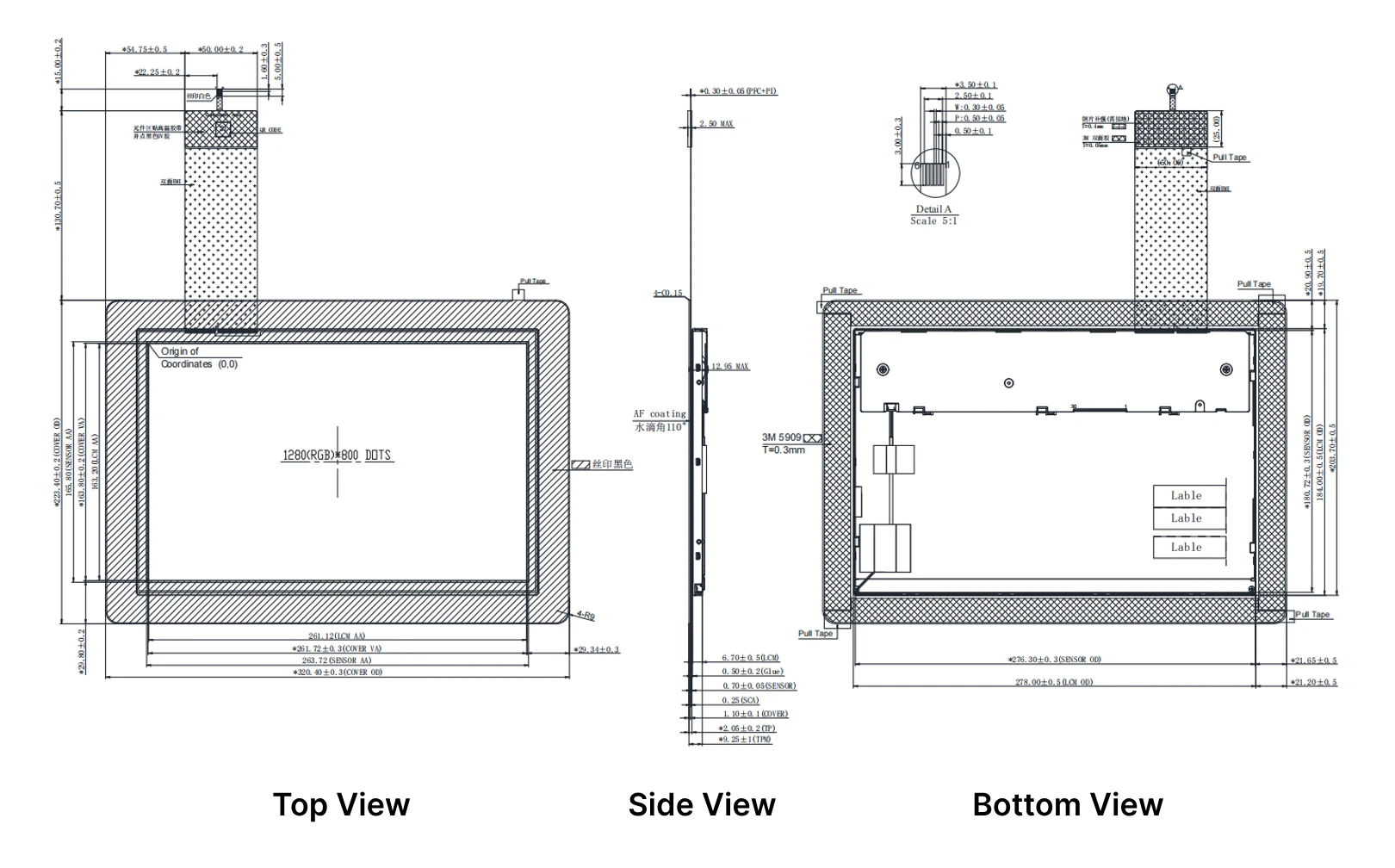

绘画

规格

物品	规格	单元
屏幕尺寸	12.1	英寸
产品结构	G+G+液晶模组
显示模式	快速傅里叶变换
像素排列	像素 RGB 条纹排列
解决	1280*800
模块尺寸	320.4（长）×223.4（宽）×9.25（长）	毫米
液晶屏有效区域	261.12（长）x 163.2（宽）	毫米
TP观看区	261.72（长）x 163.8（宽）	毫米
TP盖板	320.4（长）×223.4（宽）×1.1（长）	毫米
封面材质	钠钙玻璃
覆盖层厚度	1.1	毫米
强化方法	化学强化
传感器材质	ITO玻璃
传感器厚度	0.7	毫米
触摸品牌	敦泰科技
接触次数	10
触摸界面	国际集成电路公司
液晶模组类型	快速傅里叶变换
液晶显示接口	LVD
TP透过率	85	%
工作温度	-20〜70	℃
储存温度	-30〜80	℃
TP+LCM亮度	300（最小值）/380（典型值）	cd/平方米
组装方法	光学贴合
大约。重量	815.7	g

申请

工业人机界面

12.1 英寸格式为机器状态、参数设置、警报、诊断和图形控制提供了足够的屏幕区域。当触摸界面和显示器需要充当单个前置模块时，光学粘合非常有用。

工厂自动化设备

适用于生产机械、自动化控制器和设备监控系统上的操作员界面，在这些系统中，较大的交互式显示屏优于物理控件的集合。

工业控制和监控系统

1280 × 800 分辨率为仪表板、过程信息、图表和控制元素提供了空间，而无需异常大的外壳。

医疗和实验室设备

集成触摸显示屏可考虑用于需要干净的前界面和直接触摸交互的诊断、分析和实验室设备。最终的适用性取决于外壳、清洁方法、法规要求和完整的系统设计。

嵌入式控制终端

该集成模块适用于定制设备，其中显示屏和触摸界面需要安装在专门设计的前面板后面，而不是使用标准的消费类显示器。

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

光学贴合在该显示器中的实际优势是什么？

光学粘合消除了触摸屏和 LCD 之间的传统气隙。这可以减少内部反射并使显示的图像更直接地出现在触摸表面下方。它还可以消除可能形成冷凝的气腔。当光学清晰度和前表面集成对设备设计至关重要时，其优势最为明显。

SFT 与标准 TFT 显示器相同吗？

SFT 是 TFT LCD 技术的一种，而不是独立于 TFT 的类别。它在这里的使用描述了 LCD 的面板技术和观看特性。对于系统选择，更重要的因素应包括模块的实际光学性能、观看要求、温度范围和机械配合。

该模块可以集成在定制前挡板后面吗？

是的。该模块可以考虑用于嵌入式设备，但 模块轮廓、触摸可视区域、盖板玻璃尺寸、安装方法和边框开口 需要根据机械设计进行检查。如果标准尺寸不匹配，定制的触摸/显示配置可能更合适。

光学贴合是否使显示器适合户外使用？

不是靠它自己。光学粘合可以通过减少反射来提高光学性能，但它不能将标准显示器变成阳光下可读的户外显示器。对于户外设备，应评估 LCD 亮度、玻璃盖板处理、热设计、密封和系统级环境要求。

触摸屏和液晶屏可以单独更换吗？

由于该产品作为提供 光学粘合触摸显示器，因此更换各个层比简单的空气粘合组件更复杂。如果现场更换或可维护性是主要要求，则应在初始产品设计期间考虑粘合结构。
