在危险环境中使用的工业设备必须承受的不仅仅是电气或环境压力。安装在采矿设备、石油和天然气设施、铁路系统、化工厂和户外机械中的显示器经常受到严重冲击、振动、磨料颗粒和意外误用的影响。损坏的触摸屏不仅会带来不便，还会中断操作、造成安全风险并显着增加维护成本。
为了提高机械耐用性，许多工业触摸显示屏的设计符合 IEC 62262 定义的 IK10 抗冲击等级。同时，在爆炸性环境中运行的设备通常需要 ATEX 认证，该认证负责管理整个系统而不是单个组件的整体安全性。
由于这两个标准经常被一起提及，因此许多工程师认为它们代表相同的要求。实际上，它们解决了工业设备设计的不同方面。 IK10 评估机械冲击性能，而 ATEX 则侧重于通过电气、热和结构安全进行防爆保护。
本文介绍了 IK10 级触摸屏的设计方式、为什么它们常用于 ATEX 设备、构建 高冲击力触摸显示屏所面临的工程挑战，以及制造商如何平衡耐用性与光学和触摸性能。
IK10 触摸屏是一种触摸显示器，旨在承受严重的机械冲击，而不损失结构完整性或触摸功能。 IK 评级系统由定义 IEC 62262，该系统对外壳或显示器针对外部机械冲击提供的保护级别进行了分类。
在所有 IK 等级中， IK10 代表工业设备中常用的最高抗冲击等级之一。 它要求显示组件能够承受 20焦耳的冲击能量，相当于 5公斤重的物体从400毫米高度跌落的冲击能量。.
与消费电子产品不同，工业触摸屏预计可以在经常发生意外撞击的环境中正常运行数年。示例包括：
操作员戴着厚重的防护手套敲击屏幕。
工具或设备与显示屏碰撞。
维护期间掉落的物体。
持续振动与偶尔的机械冲击相结合。
故意破坏公共基础设施。
通过 IK10 冲击测试不仅仅意味着防止玻璃盖板破裂。合格的 工业触摸屏 必须在受到冲击后继续正常运行，保持光学清晰度、触摸精度和机械稳定性。
ATEX 是一个欧洲监管框架，管理潜在爆炸性环境中使用的设备。与评估抗机械冲击能力的 IK 等级不同， ATEX 认证评估在含有易燃气体、蒸汽或可燃粉尘的危险环境中运行的整个系统的安全性。
ATEX 合规性考虑了许多工程因素，包括：
能够产生火花的电能。
可能点燃危险材料的表面温度。
外壳的机械结构。
爆炸遏制。
材料选择。
热管理。
环境保护。
因此， 单个触摸屏无法单独获得 ATEX 认证。
相反，触摸屏成为 ATEX 认证机器中的一个组件。
在设备开发过程中，这种区别经常被误解。客户经常询问工业触摸屏是否经过“ATEX 认证”。从技术上讲，正确的问题是触摸屏是否适合集成到 ATEX 认证的系统中。
高抗冲击性通常是此类系统的设计要求之一，这解释了为什么 IK10 级触摸屏通常指定用于危险工业设备。
尽管 IK10 和 ATEX 是独立的标准，但它们在坚固耐用的设备设计方面相互补充。
经过 ATEX 认证的系统经常安装在难以维护且不能容忍意外机械损坏的位置。例如，海上平台、采矿隧道、化学加工厂、燃料储存设施和户外能源基础设施。
如果显示器组件在撞击后破裂，可能会出现以下几个问题：
操作员失去控制。
内部电子元件暴露。
减少环境密封。
增加了维护要求。
设备停机造成的安全隐患。
出于这些原因，许多设备制造商指定了 IK10 等级的显示组件，尽管 ATEX 本身并未明确要求 IK10 等级。
我们的目标不仅仅是让触摸屏变得更强大。相反，工程师寻求在冲击、振动、灰尘、湿气和温度变化同时发生的实际操作条件下提高整个系统的整体可靠性。
这种关系解释了为什么 IK10 级触摸屏常见于：
防爆操作面板
矿山设备
石油和天然气控制系统
铁路运营终端
船用导航设备
户外工业信息亭
军事和国防系统
在这些应用中，机械耐久性直接影响系统可用性、维护成本和操作安全性。
IK 等级是使用 IEC 62262定义的标准化冲击测试程序确定的.
对于 IK10 等级，显示器必须承受 20 焦耳的冲击能量，通常通过使用标准化冲击锤敲击表面或在实验室条件下施加等效的受控冲击来产生。
工程师不是仅评估玻璃是否破裂，而是在测试后评估多项性能标准，包括：
盖玻璃的结构完整性。
触摸传感器功能。
显示图像质量。
机械粘合稳定性。
光学外观。
成功的 IK10 触摸屏应在受到冲击后继续正常工作，而触摸精度或显示性能不会显着下降。
对于工业制造商来说，通过实验室测试只是一个开始。产品通常要经过额外的内部验证，包括重复冲击循环、振动测试、热循环、湿度暴露和长期可靠性评估，以模拟多年的现场操作。
由于工业环境很少使设备承受单一类型的应力，因此结合多个可靠性测试可以比单独的冲击测试更真实地评估产品的耐用性。
IK评级参考图：
点击观看FANNAL如何进行跌落冲击测试：
实现 IK10 抗冲击性不仅仅需要增加防护玻璃的厚度。机械强度的每一次改进都会带来新的工程挑战，影响触摸性能、光学质量、热行为和长期可靠性。
成功的 IK10 触摸屏必须平衡这些相互竞争的要求，而不是仅针对抗冲击性进行优化。
提高抗冲击性的最常见方法之一是使用更厚的化学强化防护玻璃。工业 IK10 触摸屏通常使用 4 毫米到 6 毫米厚的玻璃，比消费电子产品厚得多。
然而，增加玻璃厚度也会增加用户手指与投射电容式传感器之间的距离。随着距离的增加，触摸信号变得更弱并且更容易受到电噪声的影响。
为了保持可靠的操作，工程师通常会同时优化触摸系统的多个方面，包括：
传感器电极图案设计
控制器IC灵敏度
信噪比
电磁干扰抑制
触摸固件算法
如果没有适当的优化，较厚的盖板可能会降低触摸响应能力，尤其是当用户戴着工业手套或屏幕上有水时。
机械故障很少从玻璃中心开始。在冲击测试期间，应力通常集中在玻璃盖板与外壳交接处的边缘和角落附近。
不良的结构设计会产生局部应力集中，最终导致：
边缘开裂
分层
传感器损坏
密封性能降低
因此，工业触摸屏组件需要在盖板玻璃、垫圈、框架和外壳之间进行仔细的机械集成，以便将冲击能量更均匀地分布在整个结构上。
较厚的 保护玻璃 自然会增加触摸表面和 LCD 之间的气隙。
如果没有光学粘合，这种较大的间隙可能会带来一些视觉问题：
增加内部反射
户外可读性降低
更大的光学视差
较低的感知对比度
液体光学粘合 (LOCA) 或光学树脂 (OCR) 粘合通过消除盖板和显示屏之间的气隙，最大限度地减少这些影响。除了提高图像质量之外，光学粘合还有助于在整个显示组件上更均匀地分布冲击力，从而有助于提高机械稳定性。
对于许多工业应用，光学粘合已成为 IK10 触摸屏设计的重要配套技术，而不是可选的增强技术。
工业设备很少单独受到机械冲击。
安装在恶劣环境中的显示器通常必须能够承受以下因素的组合：
高湿度
紫外线照射
粉尘污染
盐雾
连续振动
这些环境因素会加速材料老化，并对粘合剂、触摸传感器和光学材料施加额外的压力。因此，长期可靠性不仅取决于抗冲击性，还取决于整个显示器组件中仔细的材料选择和环境验证。
观看此测试视频，以了解即使有浓密的玻璃即使触摸仍然存在多么流畅和准确：

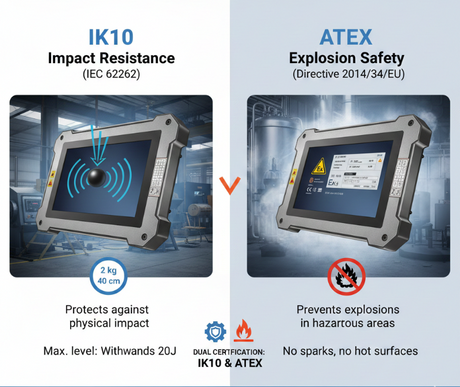

尽管 IK10 和 ATEX 经常一起提及，但它们针对的是完全不同的工程目标。
特征 | IK10 | 防爆认证 |
|---|---|---|
标准 | IEC 62262 | ATEX 指令 (2014/34/EU) |
主要目的 | 抗机械冲击性 | 防爆 |
适用于 | 单个组件或外壳 | 成套设备或系统 |
主要评价 | 抗冲击能量 | 电气、热和机械安全 |
典型要求 | 20J抗冲击能力 | 爆炸性环境中的安全操作 |
认证范围 | 组件级性能 | 系统级合规性 |
IK10 触摸屏 不会 自动使设备符合 ATEX 标准。
同样，经过 ATEX 认证的机器可能包含多个组件，包括显示器、电源、外壳和控制电子设备，这些组件协同工作以满足防爆要求。
对于设备制造商来说，了解这种区别有助于避免不必要的重新设计并简化认证流程。
高抗冲击触摸屏广泛应用于显示器必须在遭受意外冲击、恶劣环境或连续重载操作的情况下仍保持运行的行业。
安装在钻井平台、炼油厂和燃料处理系统上的设备必须能够抵抗冲击，同时在危险环境中安全运行。 IK10 触摸屏通常集成到与 ATEX 认证设备一起使用的操作员界面中。
采矿机械会经历持续的振动、空气中的颗粒以及工具或设备的意外撞击。坚固耐用的触摸显示屏有助于减少维护要求，同时提高长期运行可靠性。
驾驶员控制台、票务系统和铁路控制设备通常在可能发生意外损坏或故意破坏的公共环境中持续运行。 IK10 级显示屏可提高耐用性，同时保持可靠的触摸性能。
户外信息亭、建筑机械、农业设备和充电基础设施面临天气、灰尘和机械滥用的影响。将 IK10 保护与光学粘合和高亮度显示屏相结合，提高了耐用性和可读性。
部署在国防设备、监狱、交通枢纽和公共服务终端的控制系统通常需要增强对故意损坏的抵抗能力，同时保持不间断运行。
在 FANNAL ，我们专注于为要求苛刻的工业应用设计 定制的触摸显示 模块，而不是制造完整的机器。
我们的开发过程考虑了机械耐用性以及光学性能、触摸响应能力和环境可靠性。
根据应用要求，我们的工程能力包括：
IK10抗冲击防护玻璃
透过厚玻璃投射电容式触控
戴手套和湿接触操作
光学贴合 (LOCA/OCR)
宽温显示集成
定制盖板玻璃、印刷和表面处理
每个触摸屏组件都根据客户的机械、环境和认证要求进行优化，而不是对每个项目应用标准配置。
这种方法使设备制造商能够更有信心地将坚固耐用的触摸显示屏集成到工业、交通、医疗、海洋和危险区域系统中。
不会。IK10 是针对组件或外壳的机械冲击等级，而 ATEX 认证适用于在危险环境中运行的完整设备。 IK10触摸屏可以支持ATEX设备设计，但其本身并未经过ATEX认证。
可以。增加玻璃盖厚度会减弱用户手指与传感器之间的电容信号。工业触摸屏通过优化的传感器设计、控制器调整和固件算法进行补偿，以保持可靠的触摸性能。
尽管不是强制性的，但强烈建议将光学粘合用于许多工业应用。它减少了内部反射，提高了户外可读性，最大限度地减少了光学视差，并增强了显示组件的整体机械稳定性。
是的。如果传感器和控制器针对应用进行了优化，正确设计的投射电容式触摸系统即使使用厚保护盖玻璃也可以支持工业手套操作。
IK10 验证对规定的机械冲击测试的抵抗力，但长期可靠性还取决于环境条件，如温度、湿度、振动、紫外线暴露和整体系统设计。因此，全面的可靠性测试对于工业应用至关重要。
IK10 抗冲击性和 ATEX 认证可解决不同的工程挑战，但它们在坚固型工业设备的设计中经常协同工作。 IK10 确保触摸屏能够承受严重的机械冲击，而 ATEX 则专注于整个系统在危险环境中的安全运行。
设计满足机械和环境要求的工业触摸屏需要的不仅仅是使用更厚的玻璃。工程师必须仔细平衡抗冲击性、触摸灵敏度、光学性能、密封、热行为和长期可靠性，以实现可靠的现场性能。
对于为苛刻的工业环境开发系统的设备制造商来说，在设计过程的早期选择正确的触摸屏解决方案可以简化认证、提高产品可靠性并减少整个设备生命周期的维护。
FANNAL 为全球开发坚固设备的客户提供定制的工业触摸显示解决方案，具有可配置的 IK10 保护、光学粘合、宽温操作和特定于应用的工程支持。
