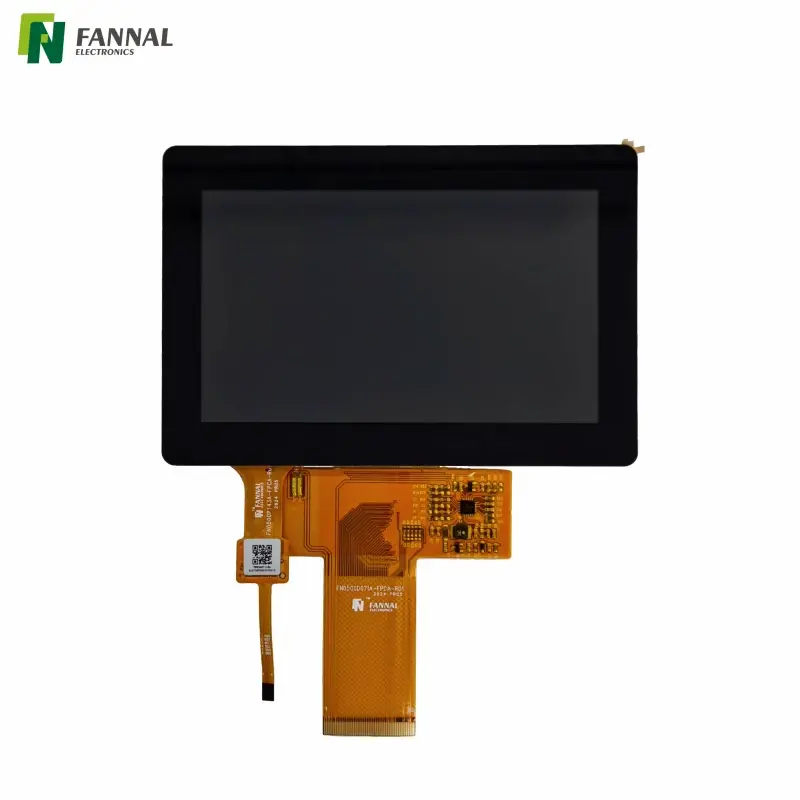

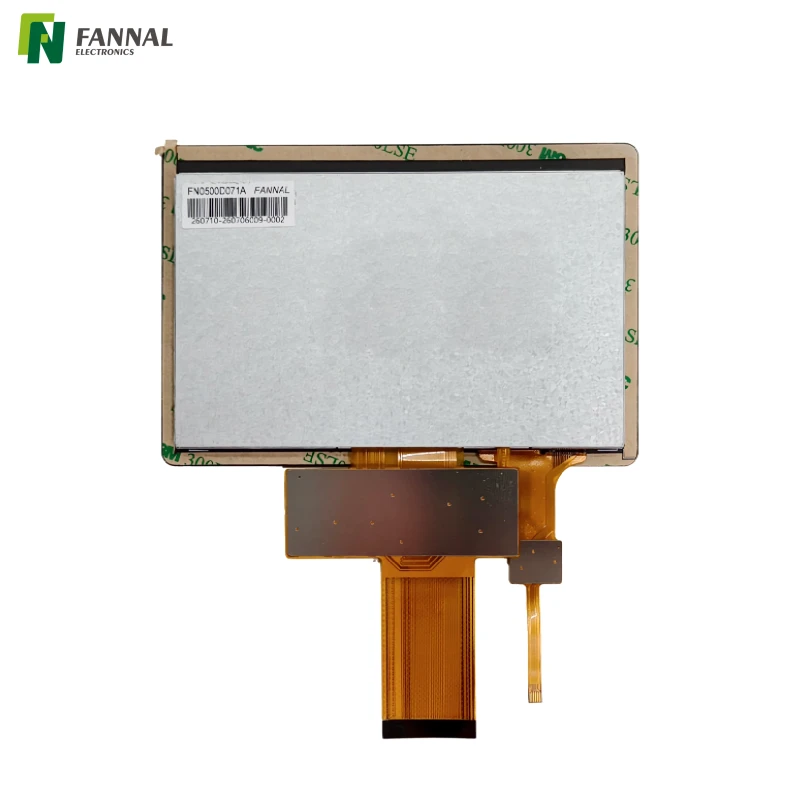

5英寸800×480触摸显示屏| G+G，空气粘合

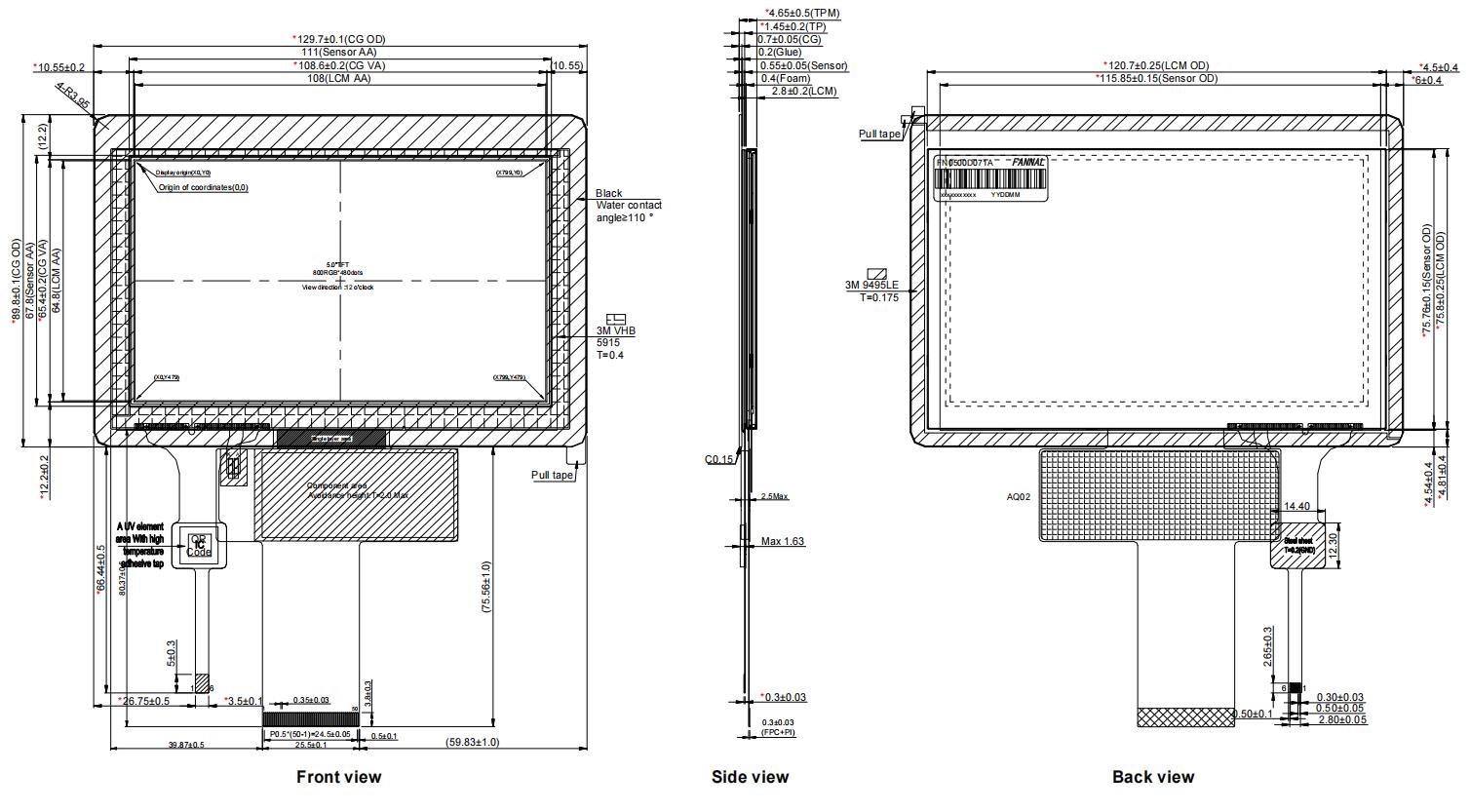

绘画

规格

申请

工业控制面板

用于紧凑的机器界面，以横向布局显示操作状态、控制菜单和设备参数。

自动化设备

适用于需要传统 800×480 分辨率和 IIC 触摸通信的 5 英寸触摸显示屏的嵌入式 HMI。

测试和测量仪器

用于通过紧凑的图形显示器呈现读数、设置和基于菜单的控制的仪器界面。

商业设备

适用于需要集成电容式触摸而不是单独的外部输入设备的控制终端和设备接口。

建筑和设施控制

用于兼容的室内控制界面，用于显示系统状态、设置和操​​作信息。

定制嵌入式HMI项目

适用于需要规定盖板玻璃厚度、G+G 触摸结构、RGB 显示接口和空气粘合组件的项目。机械尺寸和主板兼容性应在设计期间确认。

汽车显示	自助终端触摸屏	铁路显示屏	电动自行车显示屏
户外显示屏	工业显示	医疗触摸屏	健身房屏幕
工程厂	摩托车显示屏	自动售货机显示	嵌入式显示屏

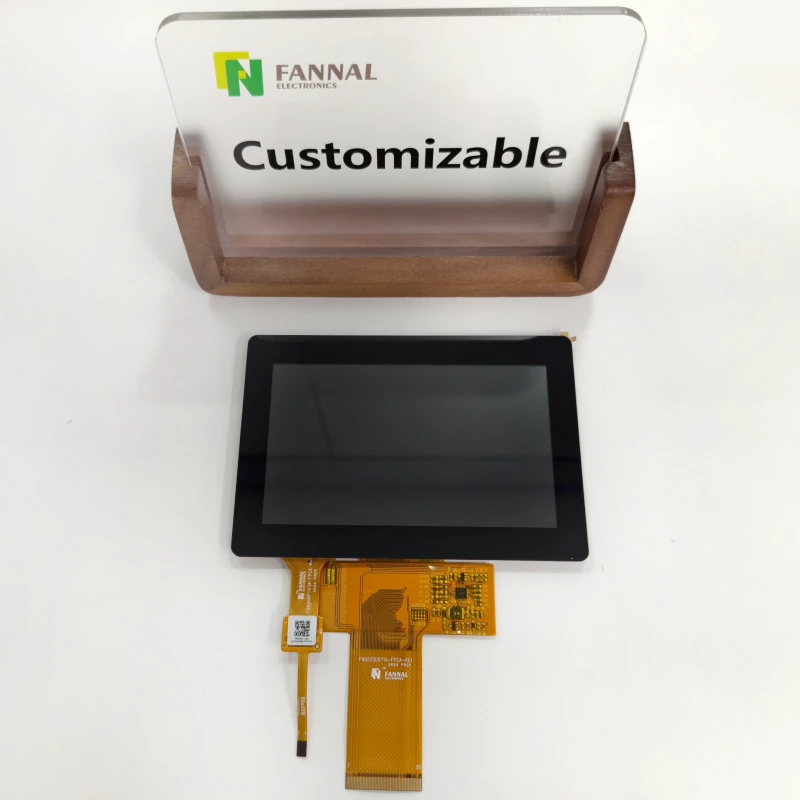

定制

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常问问题

1. 空气贴合和光学贴合有什么区别？

FN0500T143A 采用双面胶带空气粘合，而不是 OCA 光学粘合。合适的粘合方法取决于项目的光学性能、机械结构和环境要求。

2. G+G触控结构有哪些优势？

G+G 结构结合了 0.7 毫米盖玻片和 0.55 毫米触摸传感器。盖板玻璃经过化学强化，指定的表面硬度至少为 7H，使其适合需要耐用玻璃触摸表面的应用。

3. FN0500T143A支持多点触控吗？

是的。它使用赛普拉斯触摸控制器，通过 IIC 接口支持最多五个同时触摸点。

4. 该模块需要什么显示接口和电源？

显示器采用RGB 24位接口，3.3V TFT电源。触摸系统也在 3.3 V 下运行并使用 IIC 通信。主机系统必须支持这两个接口。

5. FN0500T143A适合户外应用吗？

该显示器的典型亮度为 400 cd/m²，指定工作温度范围为 -20°C 至 +70°C。它可能适合许多室内应用，但室外可读性取决于环境光、反射、盖子设计和完整的设备配置。
