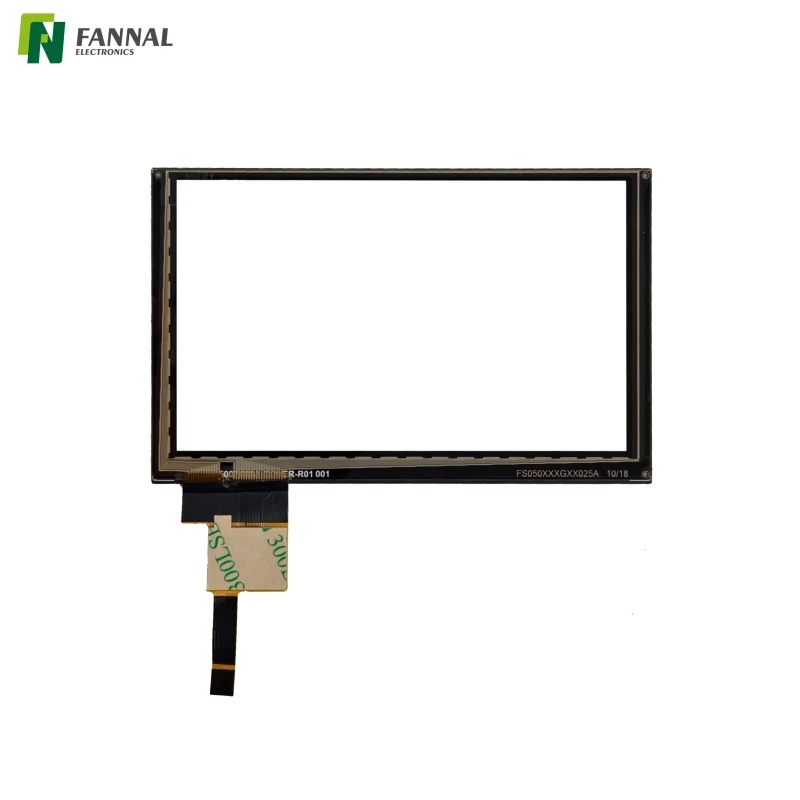

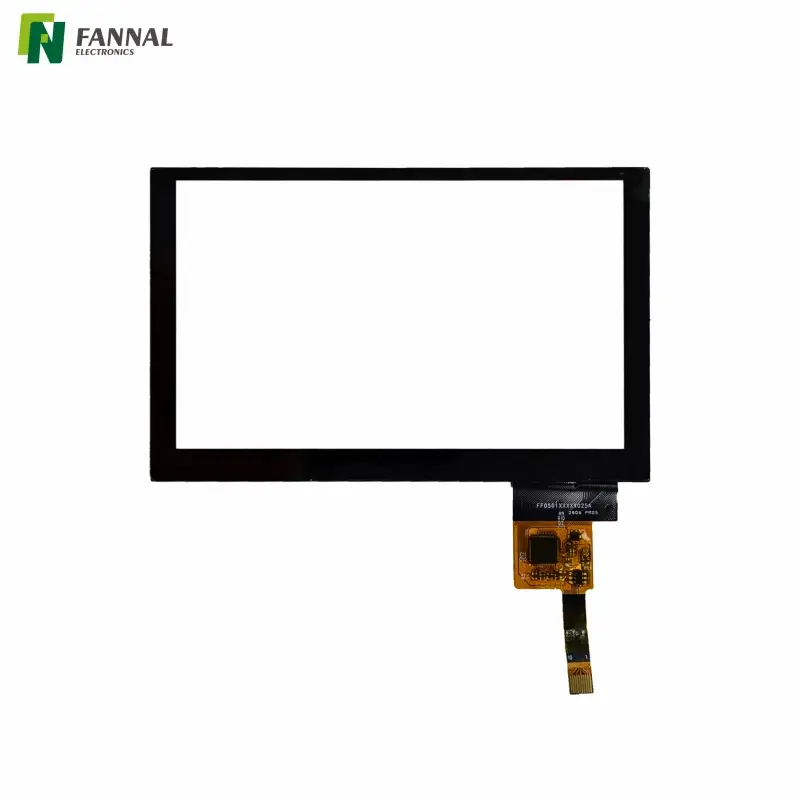

5英寸电容式触摸屏| G+G、7H、宽温

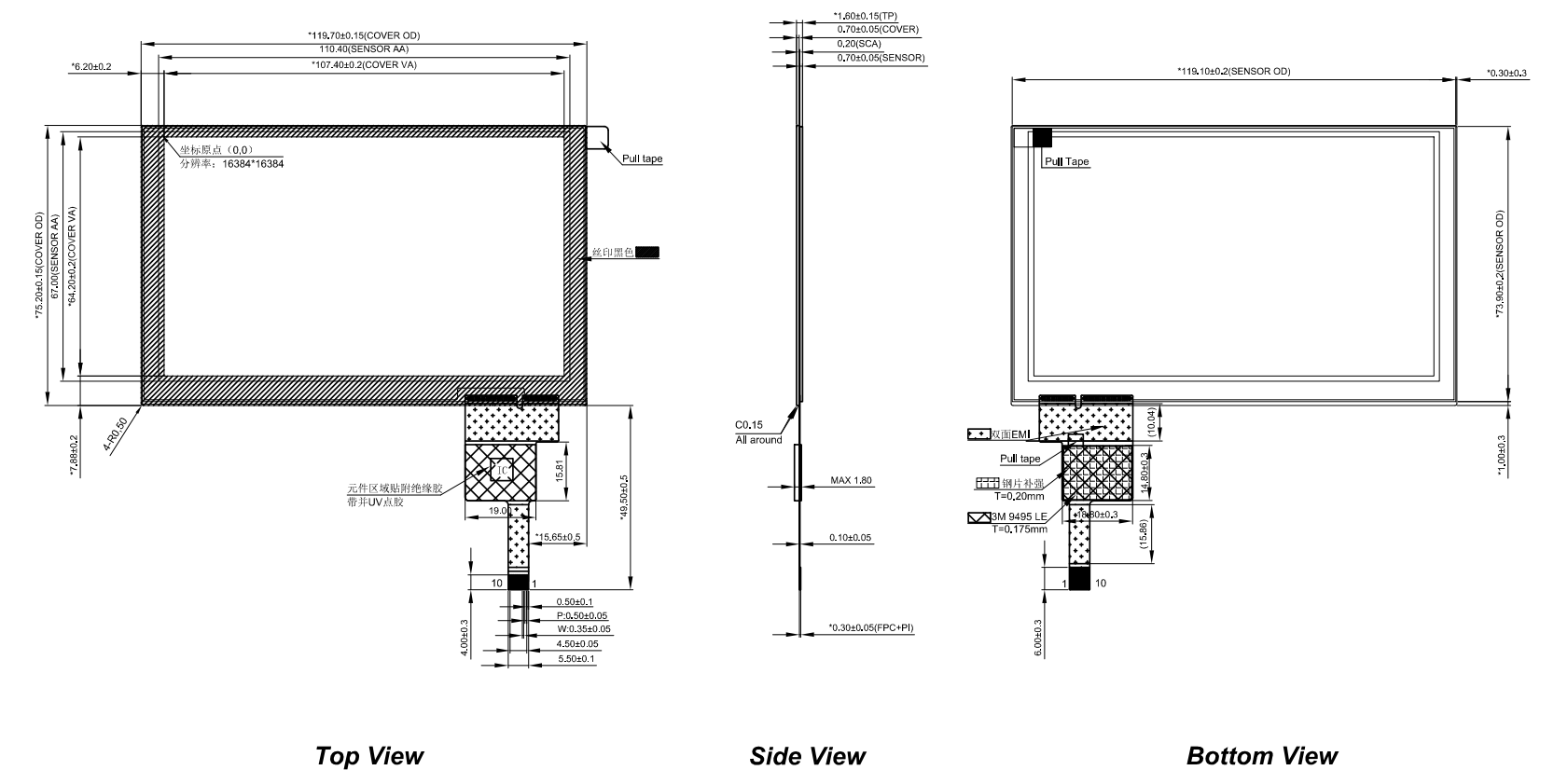

绘画

规格

申请

• 工业控制面板： 用于机械、自动化设备和操作员控制系统的触摸界面。

• 嵌入式 HMI 系统： 与兼容的 TFT 显示器和嵌入式计算平台集成的独立触摸面板。

• 医疗和实验室设备： 需要触摸操作的设备的用户界面，符合系统的适用法规和验证要求。

• 仪器仪表： 测量、监控和测试设备的交互式控制。

• 室外和宽温设备： 如果整个组件满足应用的环境要求，则可能适合在宽温度范围内运行的系统。

• 定制显示组件： 集成到特定应用的显示和触摸解决方案中，具有兼容的机械尺寸和电气接口。

汽车显示	自助终端触摸屏	铁路显示屏	电动自行车显示屏
户外显示屏	工业显示	医疗触摸屏	健身房屏幕
工程厂	摩托车显示屏	自动售货机显示	嵌入式显示屏

定制

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常问问题

1. FN0500P140A是全触摸显示屏吗？

不。FN0500P140A 是一款独立的电容式触摸屏。它不包括 TFT 显示屏。构建完整的触摸显示组件需要兼容的显示模块和主机系统。

2. 这款5寸触摸屏可以搭配哪些显示模组？

兼容性取决于显示器的活动区域、玻璃盖板尺寸、机械安装、光学要求和主机系统设计。集成前应检查这些参数。

3. 触摸屏支持多点触控吗？

是的。该面板支持最多五个同时触摸点，允许在支持的控制器配置内进行多个触摸输入。

4. 触摸界面和电源要求是什么？

触摸屏采用IIC接口，3.3V触摸电源。主机系统必须支持兼容的 IIC 通信和电平。

5. 此触摸屏可以在极端温度下工作吗？

指定的工作和存储温度范围均为 -30°C 至 +80°C。实际系统性能还取决于显示模块、粘合材料、外壳和其他集成组件。

6. FANNAL可以针对特定应用定制此触摸屏吗？

可以根据所需的尺寸、盖板玻璃设计、触摸配置、界面和集成条件来评估定制。应审查机械图纸和主机系统要求以确认可行性。
