Is this display suitable for outdoor use?

The 690 nits brightness improves visibility in brighter environments, but the air bonding structure may still introduce reflections under direct sunlight.

Why is RGB interface still used in embedded systems?

RGB interfaces remain common in embedded platforms because they provide relatively direct display control and broad compatibility with embedded processors and MCUs.

What are the advantages of G+G touch structure?

G+G touch structures generally provide better rigidity, improved durability, and more stable long-term touch performance compared with film-based structures.

Can this display operate in low-temperature environments?

Yes. The module supports operation down to -20°C, making it suitable for industrial and portable equipment exposed to wider environmental conditions.

Why use air bonding instead of optical bonding?

Air bonding helps reduce module cost and may simplify servicing, while optical bonding generally provides better optical performance in outdoor or high-humidity environments.

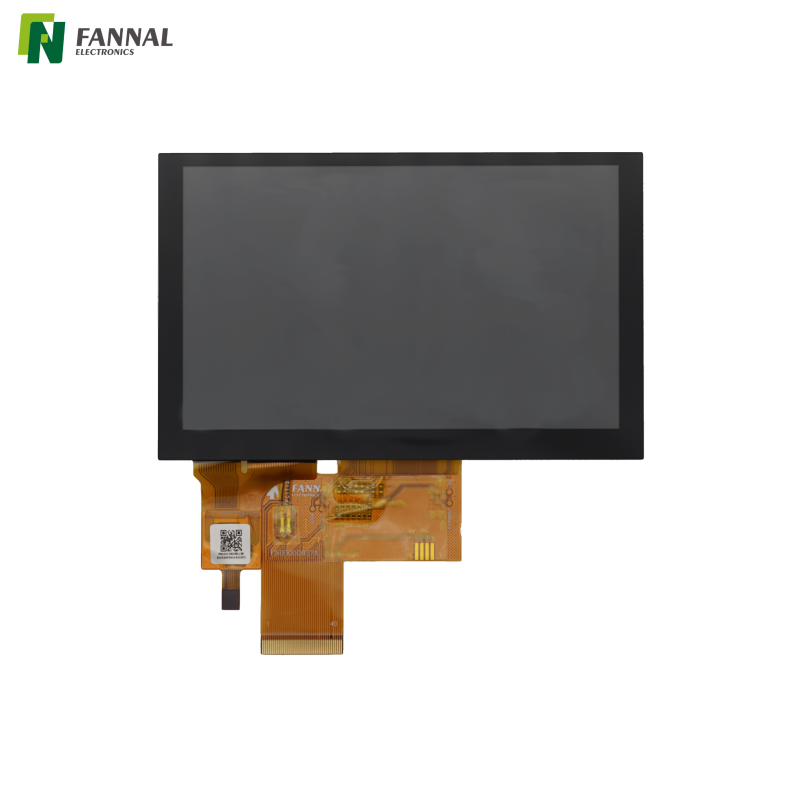

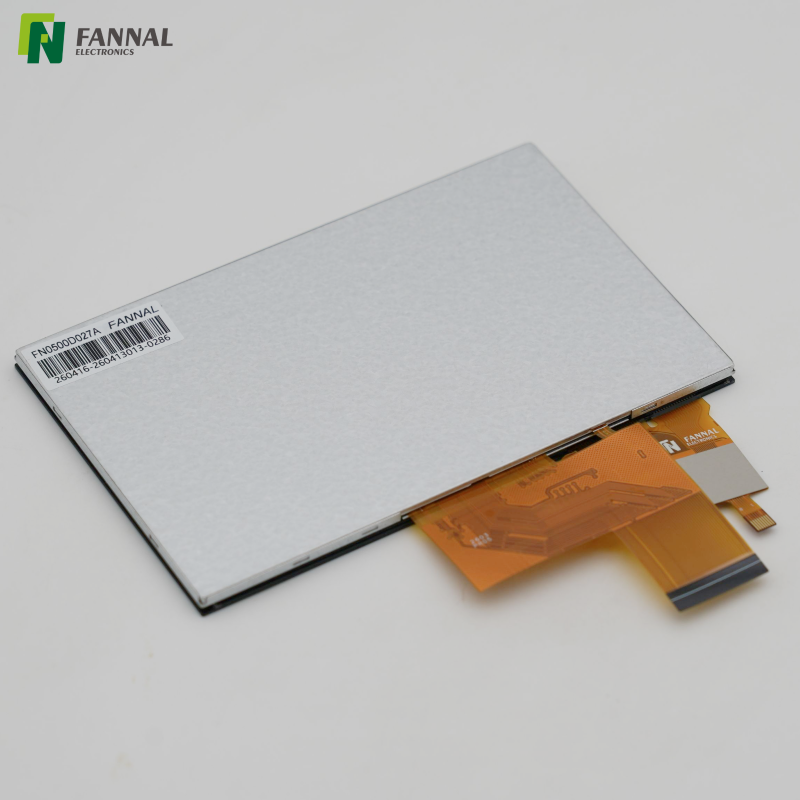

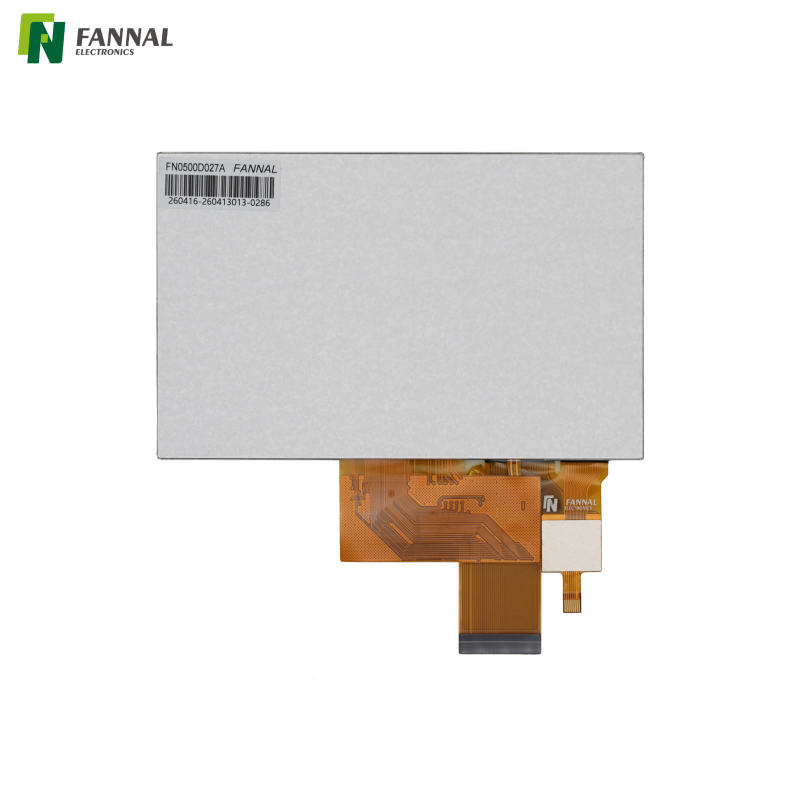

5英寸工业触摸显示屏| 800×480 RGB TFT 带 PCAP 触摸

这款5英寸触摸显示屏集成了800×480 RGB TFT面板、G+G投射电容式触摸屏和IIC接口。它具有高达 690 尼特的典型亮度和 -20°C 至 +70°C 的工作范围，适用于嵌入式 HMI 系统、便携式设备、工业控制面板和紧凑型设备应用。

型号：
FN050CGRGUR015B
产品品牌：
FANNAL
尺寸（英寸）：
5
TP VA (毫米)：
65.4（高）×108.6（垂直）
显示AA(mm)：
64.8*108
操作温度（℃）：
-20〜70
存储温度（℃）：
-30〜80
显示屏接口：
RGB
触摸接口：
国际集成电路公司
盖板 OD（mm）：
76.3(高) x 120.7(垂直) x 4.93(长)
结构：
格+格
分辨率：
800x480
亮度（CD/m²）：
690

数量：
状态：





询问添加到篮子里

5寸工业触摸显示屏

产品功能

图纸和规格

申请

定制

常问问题

特征

适用于嵌入式系统的紧凑型 5 英寸显示屏

该模块外形小巧，适用于手持终端、紧凑型 HMI 设备、便携式设备和空间受限的嵌入式系统。

高亮度，适合室内和半室外使用

该显示屏的典型亮度为 690 尼特，比标准消费级模块具有更好的可视性，尤其是在环境照明较强的环境中。

G+G PCAP 触摸屏，带 IIC 接口

与基于薄膜的触摸设计相比，IIC 接口简化了与许多嵌入式控制器和 ARM 平台的集成。玻璃-玻璃电容式触摸结构提供了更高的刚性和耐用性。

支持宽工作温度

该模块支持-20°C至+70°C的工作温度，使其更适合暴露于更广泛环境温度变化的工业和移动设备。

用于嵌入式集成的 RGB 接口

RGB TFT 接口仍然广泛应用于需要直接显示控制和相对简单的硬件架构的嵌入式系统中。

化学强化防护玻璃

0.7毫米化学强化盖板，表面硬度≥6H，有助于提高长期运行时的抗划伤能力。

气粘结构

该模块使用空气粘合而不是光学粘合。这有助于降低模块成本并简化维修，尽管在阳光直射条件下反射可能会变得更加明显。

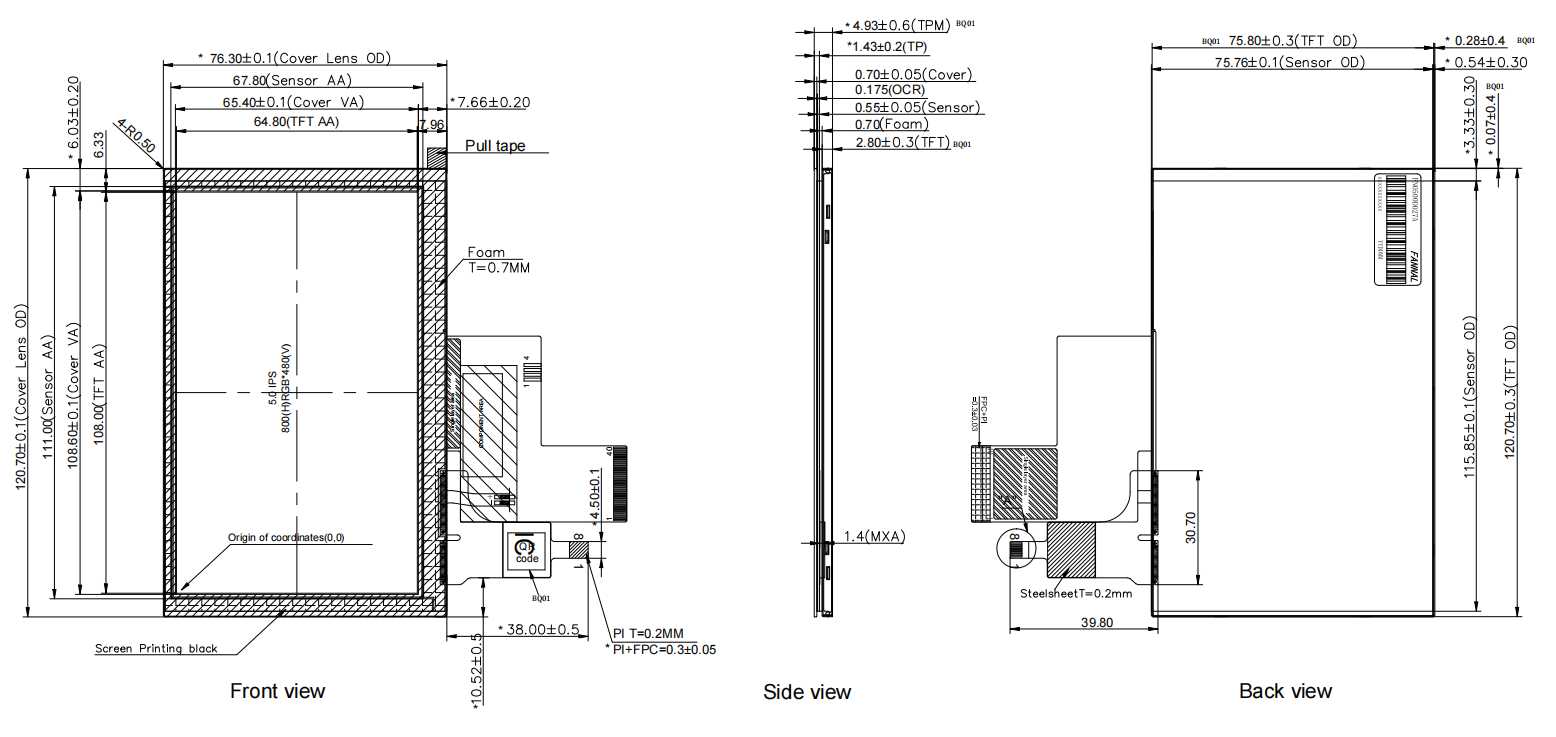

绘画

规格

物品/财产	规格/要求	单元	评论
结构	格+格	-	-
粘接类型	空气粘合	-	-
TP 有效尺寸	5.0（对角线）	英寸	-
TP外形尺寸	76.3(高) x 120.7(垂直) x 4.93(长)	毫米	-
查看区域	65.4（高）×108.6（垂直）	毫米	-
盖板厚度	0.7（化学强化）	毫米	-
ITO玻璃厚度	0.55	毫米	-
表面硬度	≥6H	-	500克
表面处理	NC	-	-
光/触摸透过率	82% 最低	-	-
触控驱动IC / 触控IC	CYTMA568-56LQI44BB	-	-
触摸点/触摸次数	5（干燥）	-	-
触摸模式	手指	-	-
触摸界面	国际集成电路公司	-	-
IIC地址	0x36	-	-
工作温度	-20 ~ +70	℃	-
储存温度	-30 ~ +80	℃	-
湿度	10%~90%	-	-
TFT 部件号	C3005023492027A	件	-
TFT接口	RGB	-	-
TFT分辨率	800*480	-	-
TPM 表面亮度/亮度	550（最小值）/690（典型值）	cd/m^2	BQ01

申请

嵌入式人机界面系统

适用于工业控制接口、机器操作面板和紧凑型嵌入式终端。

手持式和便携式设备

适用于需要紧凑型显示集成的便携式测试设备、现场仪器和电池供电的工业设备。

智能控制面板

可集成到智能家居控制系统、楼宇管理设备和紧凑型自动化接口中。

工业便携式设备

适用于在不同温度下运行的移动诊断工具、手持式测量系统和公用事业服务设备。

运输和公用事业设备

宽广的工作温度范围使该显示器适用于交通相关的嵌入式设备和现场安装的电子系统。

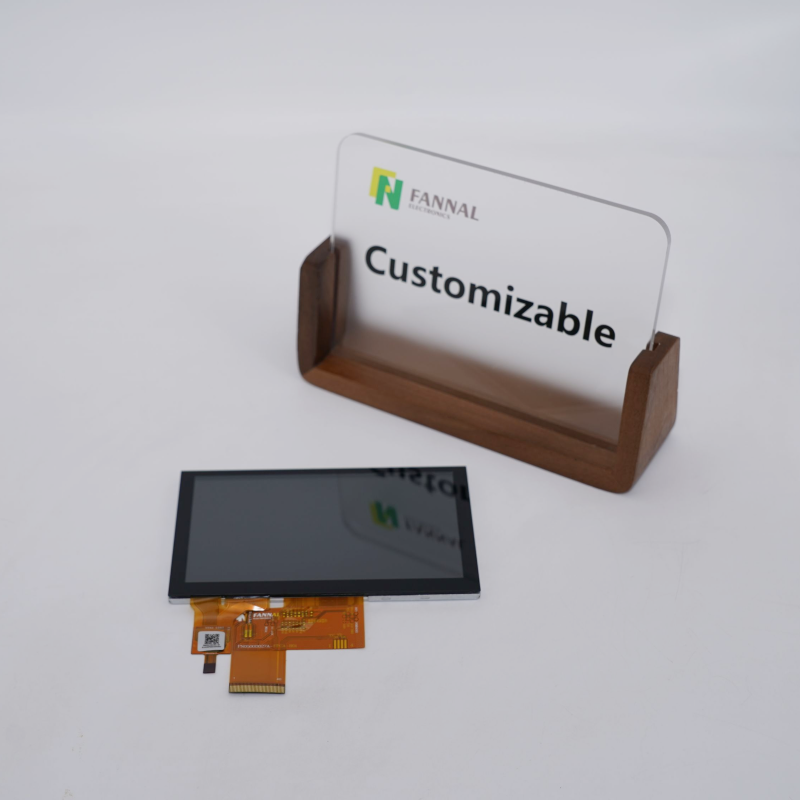

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

此显示器适合户外使用吗？

部分地。 690 尼特的亮度有助于提高明亮环境中的可读性，但由于该模块采用空气粘合，阳光直射反射仍可能影响可见度。

为什么嵌入式显示器仍使用 RGB？

RGB 接口在嵌入式系统中仍然很常见，因为它们提供相对直接的显示控制，并且与许多 MCU 和嵌入式处理器平台兼容。

G+G触控结构有哪些优点？

与更薄的薄膜触控结构相比，G+G 结构通常可提供更好的表面刚性、更高的耐用性以及更稳定的长期性能。

这个显示器可以在低温环境下工作吗？

是的。该模块支持低至-20°C的运行，使其更适合暴露在更广泛环境条件下的工业和便携式设备。

为什么选择空气粘合而不是光学粘合？

空气粘合有助于降低总体模块成本，并可简化维护或更换。光学粘合通常可提供更好的光学性能，特别是对于户外或高湿度应用。
